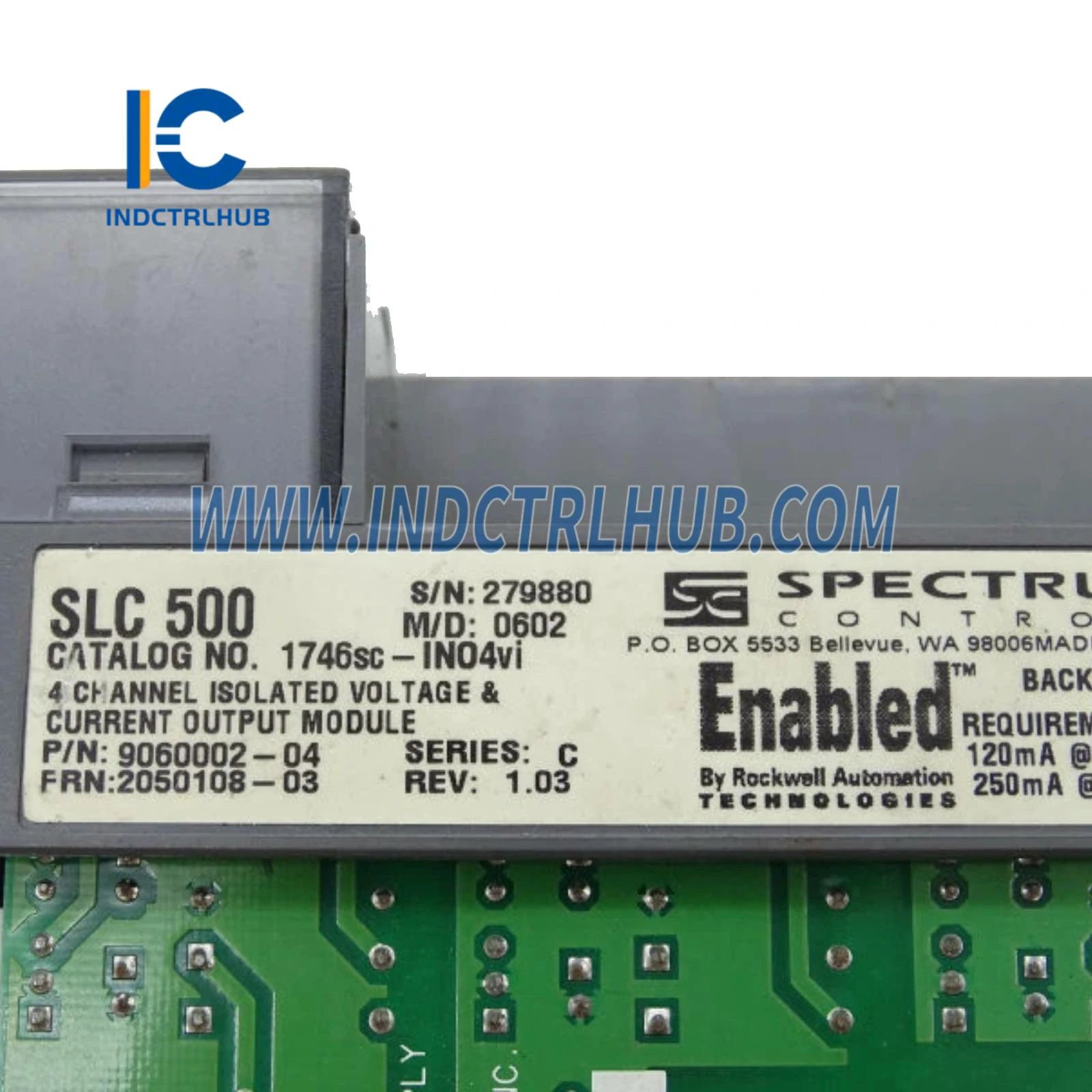

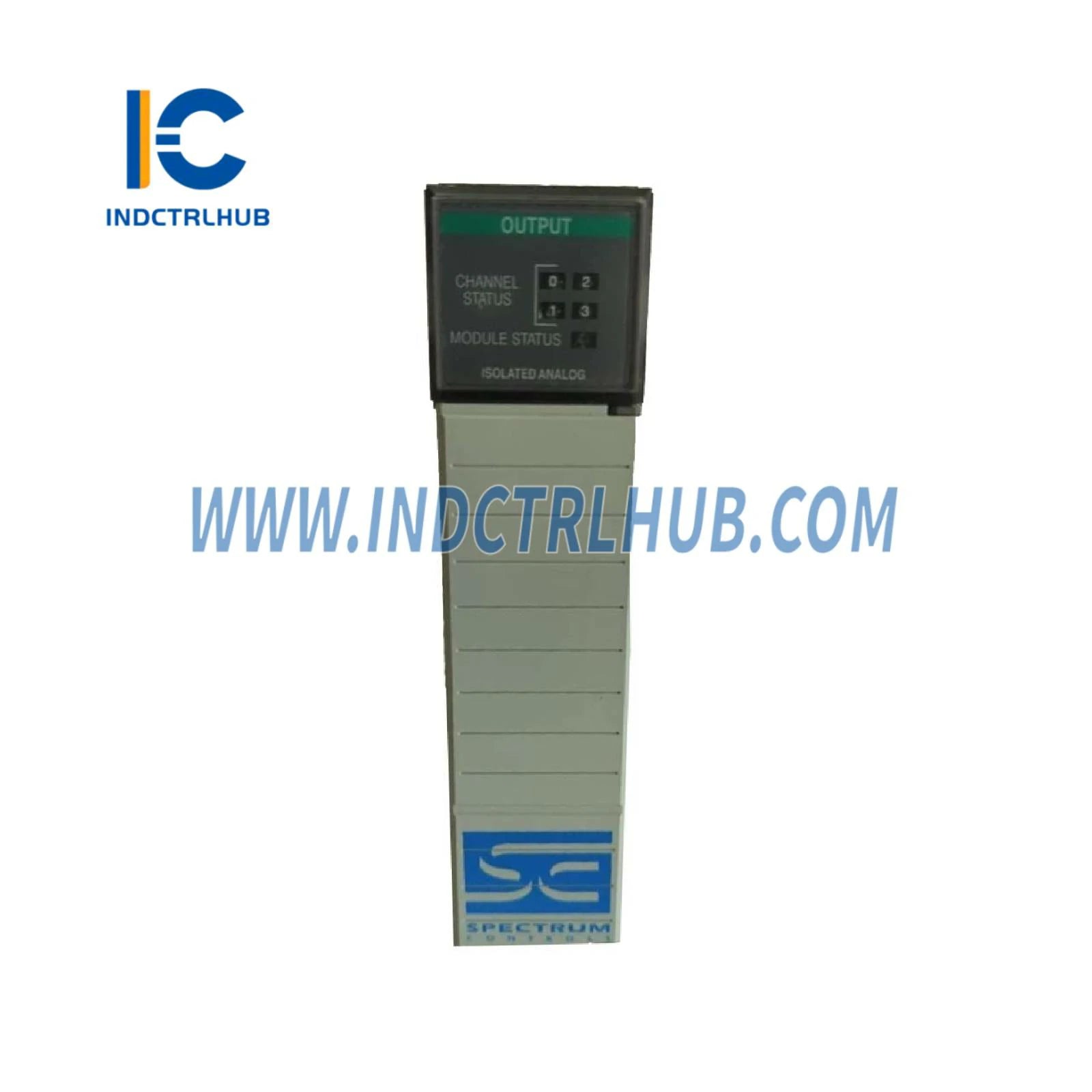

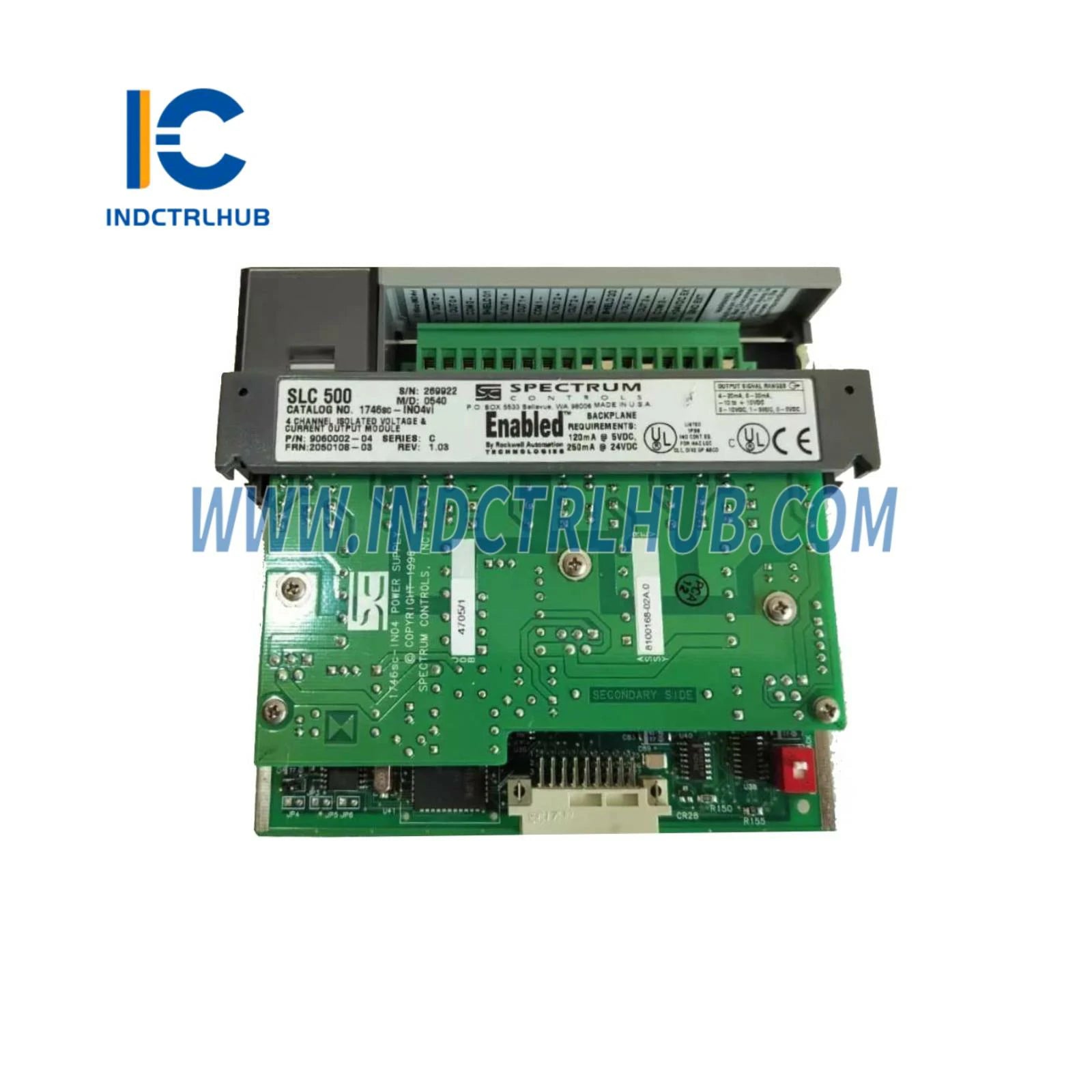

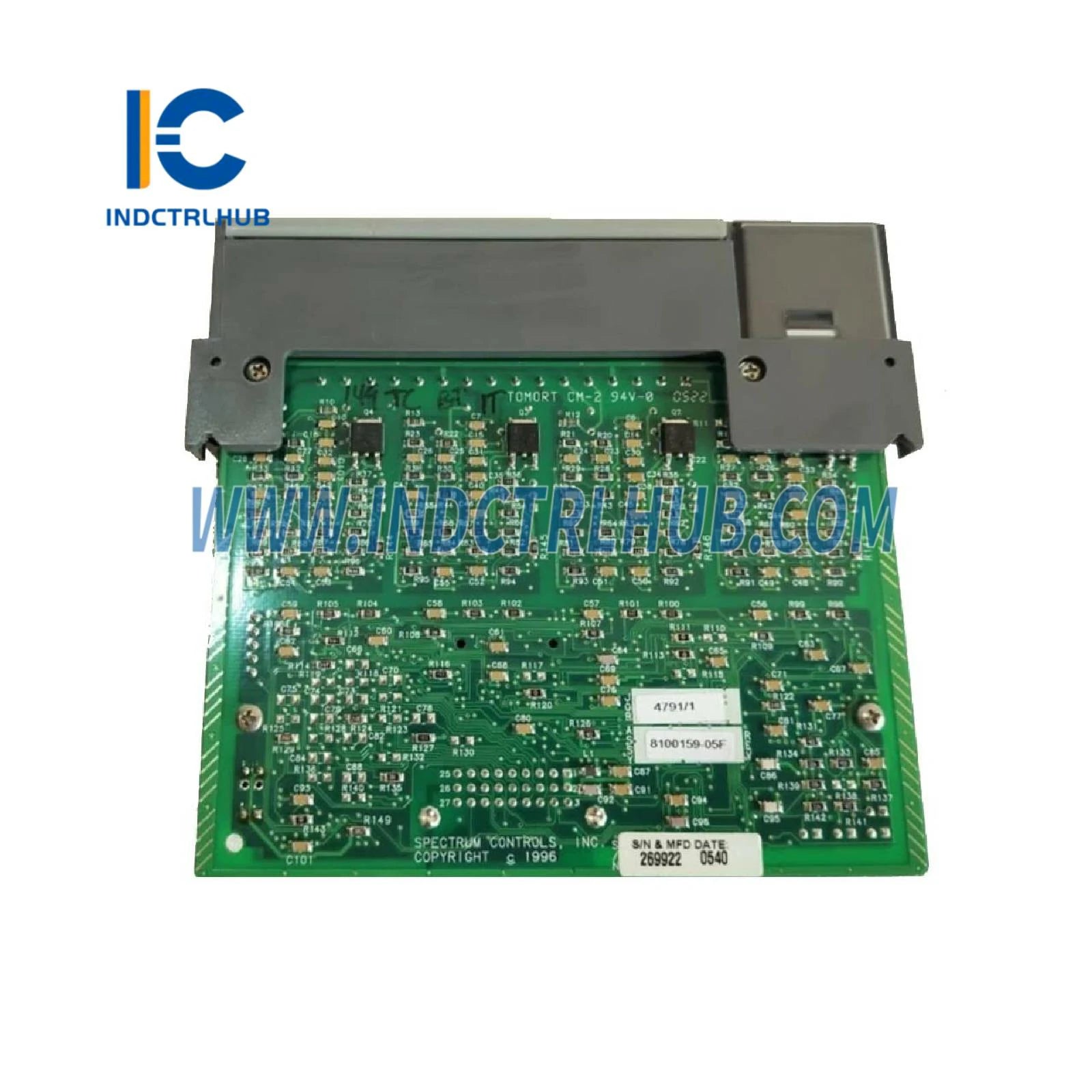

ALLEN BRADLEY 1746SC-INO4VI 4-kanaal Uitsetmodule vir SLC 500

Model-/Onderdelnommer

1746SC-INO4VI

Beskrywing

4-Kanaal Uitsetmodule vir SLC 500

Produkreeks

SLC 500

Backplane Stroomverbruik (maksimum)

120 mA by 5 VDC, 250 mA by 24 VDC

120 mA by 5 VDC, 250 mA by 24 VDC

Backplane Kragverbruik (tipies)

0.6 W

0.6 W

Aantal Kanale

4 (differensieel, individueel geïsoleer)

4 (differensieel, individueel geïsoleer)

I/O-chassisligging

Enige 1746 I/O-moduulsleuf behalwe sleuf 0

Enige 1746 I/O-moduulsleuf behalwe sleuf 0

A/D Omskakelingsmetode

Sigma-Delta

Sigma-Delta

Kalibrasie

Fabriek gekalibreer, Temperatuurkompensasie een keer per minuut

Fabriek gekalibreer, Temperatuurkompensasie een keer per minuut

Opto-Elektriese Isolasie

750 VDC kanaal-tot-kanaal, 750 VDC veldbedrading-tot-agterbord

750 VDC kanaal-tot-kanaal, 750 VDC veldbedrading-tot-agterbord

Module ID-kode

3521

3519

Termiese dissipasie

4.5 W maksimum

4.5 W maksimum

Uitset Stroom Reekse (keuse vir elke kanaal)

4 tot 20 mA, 0 tot 20 mA, 0 tot 21 mA

Uitset Spanning Reekse (keuse vir elke kanaal, slegs INO4vi)

-10 tot +10 VDC, 0 tot 10 VDC, 0 tot 5 VDC, 1 tot 5 VDC

SLC Kommunikasie Formate (keuse vir elke kanaal)

Geskaalde ingenieurs-eenhede, Geskaal vir PID, Proportionele tellings, 1746-INO4 formaat, Gebruiker-gedefinieerde skaal

Uitset Impedansie

Stroomuitsette: Groter as 1 Mohm, Spanninguitsette (slegs INO4vi): Minder as 1.0 Ohm

Laai Reeks

Stroomuitsette: 0 tot 500 Ohm, Spanninguitsette (slegs INO4vi): 1 kohm en groter

Maks. Stroom, Spanningmodus (slegs INO4vi)

10 mA

Uitset Stap Respons Tyd

1 ms (0-95% van volle skaal)

Kanaal Opdateringstyd (maksimum)

33.7 ms vir alle 4 kanale parallel

Uitset Resolusie

16-bis

Stroom Uitsette

366 nA/telling

Spanning Uitsette (INO4vi slegs)

320 µV/telling

Algehele Akkuraatheid (Stroom Uitsette)

0.08% van volle skaal by 25 °C (tipies), 0.15% van volle skaal by 60 °C

Algehele Akkuraatheid (Spanning Uitsette - INO4vi slegs)

0.08% van volle skaal by 25 °C (tipies), 0.35% van volle skaal by 60 °C

LED-aanwysers

Vier groen kanaalstatusaanwysers (een vir elke kanaal), Een groen module statusaanwyser

Aanbevole Kabel

Belden 8761 (afskerm, gedraaide paar) of ekwivalent

Draadgrootte (maksimum)

Een 12_24 AWG draad per terminaal

Terminalblok

Verwyderbaar (verskaf)

Bedryfstemperatuur

0 tot 60 °C (32 tot 140 °F)

Bergingstemperatuur

-40 tot 85 °C (-40 tot 185 °F)

Relatiewe Vogtigheid

5 tot 95% nie-kondenseer

Sertifiserings

UL/CUL en CE

Gevaarlike Omgewing Klassifikasies

Klas I Afdeling 2 Groepe A, B, C, D
