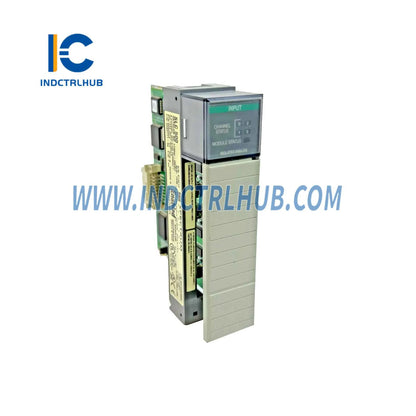

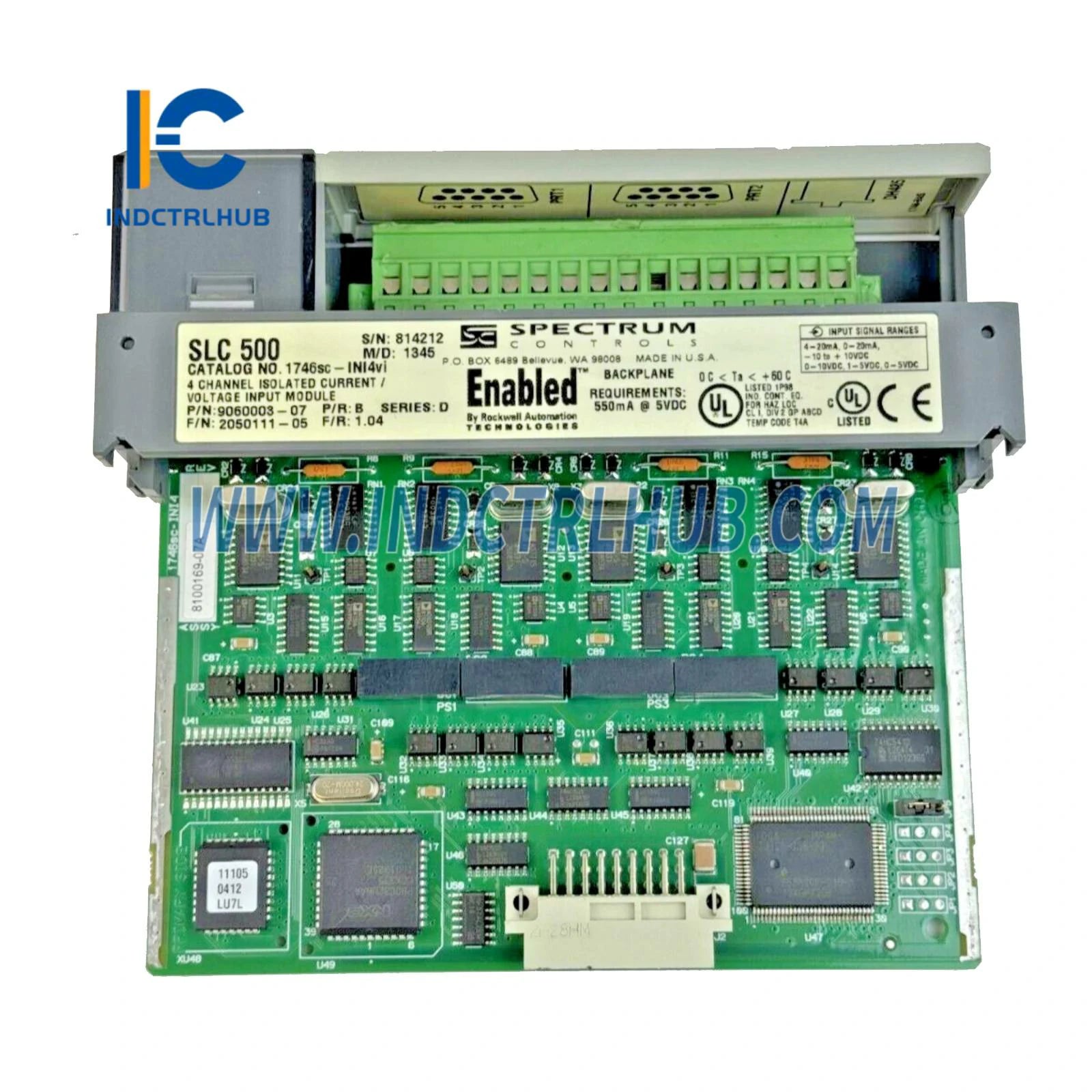

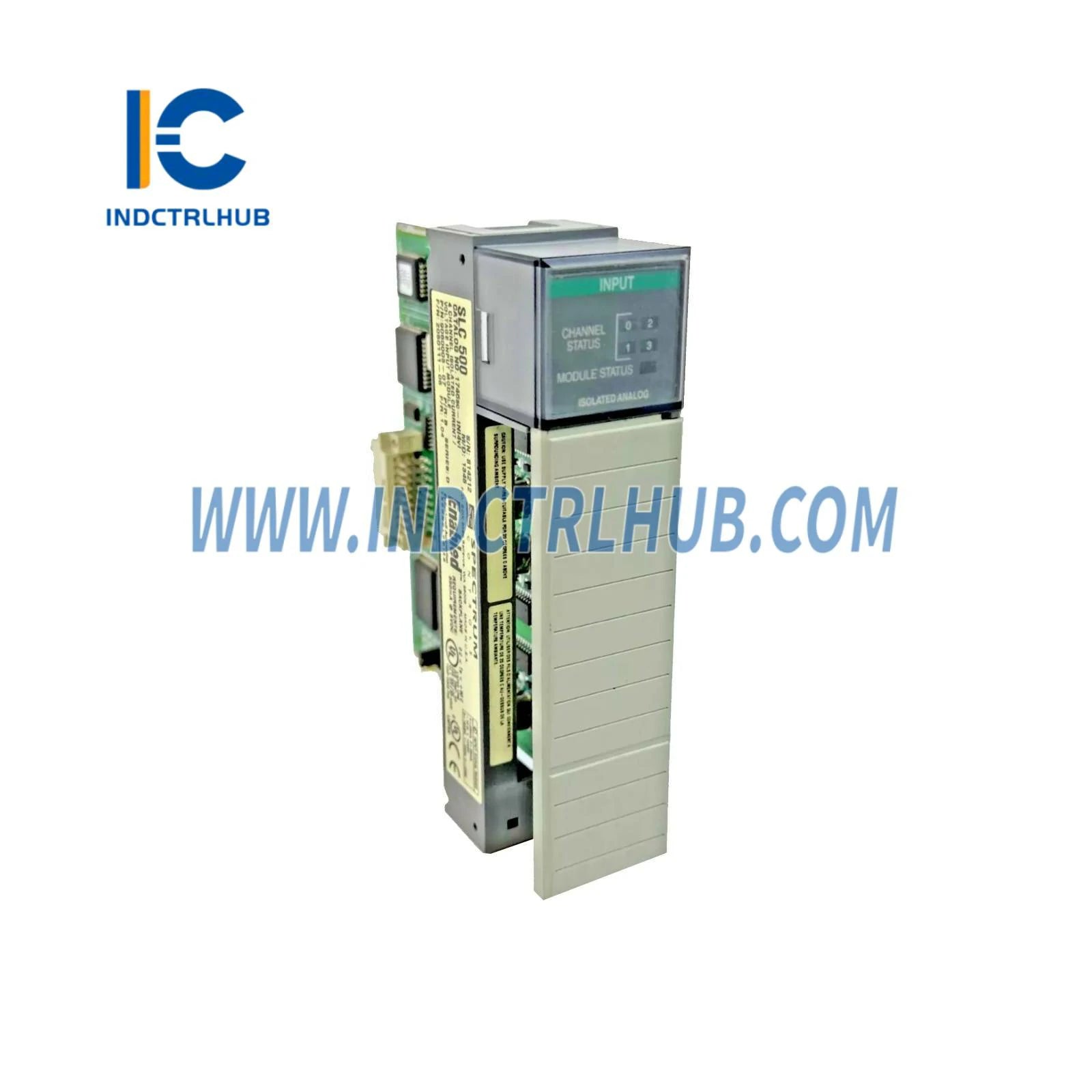

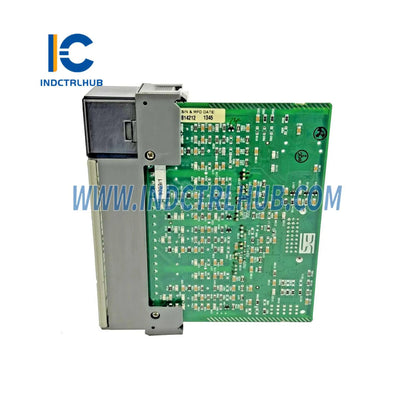

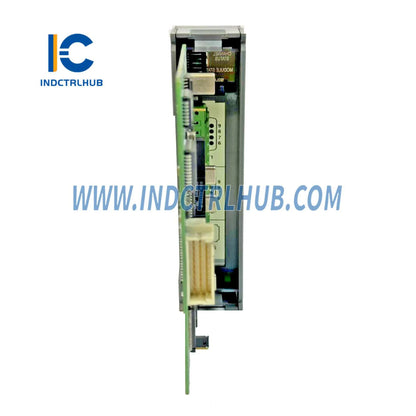

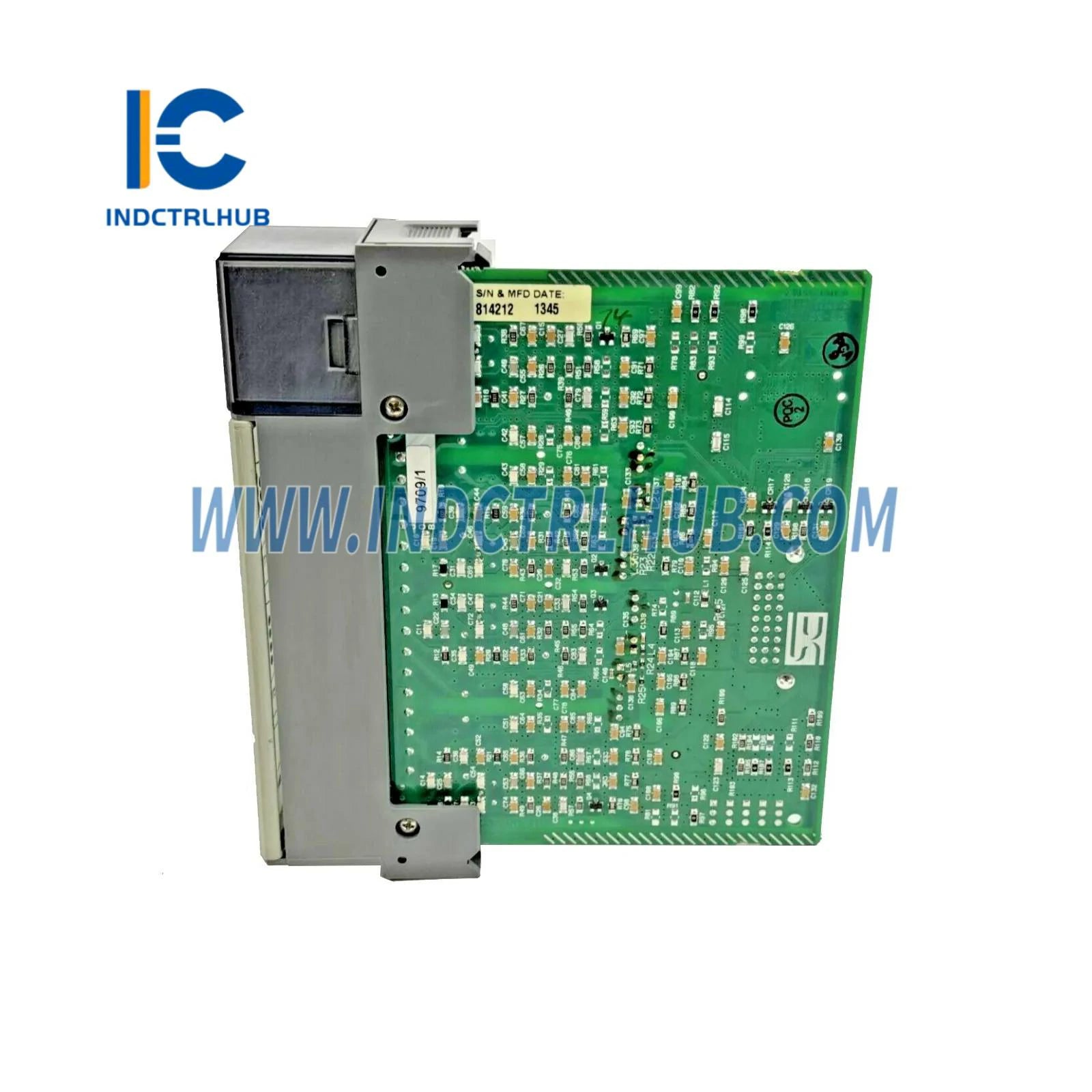

ALLEN BRADLEY 1746SC-INI4VI 4-Kanaal Spanning/Stroom Invoer Module
ALLEN BRADLEY 1746SC-INI4VI 4-Kanaal Spanning/Stroom Invoer Module
Manufacturer: ALLEN BRADLEY
Product No.: 1746SC-INI4VI
Condition:1000 in stock
Product Type: 4-Kanaal Spanning/Stroom Invoer Module vir SLC 500
Product Origin: USA
Payment: T/T, Western Union
Weight: 1000g
Shipping port: Xiamen
Warranty: 12 months
- 24/7 Ondersteuning
- 30-dae Terugsendings
- Vinnige Versending
__ Algemene Inligting
|
Vervaardiger |
Allen-Bradley |
|---|---|
|
Model-/Onderdelnommer |
1746SC-INI4VI |
|
Beskrywing |
4-Kanaal Spanning/Stroom Invoermodule vir SLC 500 |
|
Produkreeks |
SLC 500 |
_
_
__ Gedetailleerde Spesifikasies
Invoertipes en Reekse
|
Spesifikasie |
Beskrywing |
|---|---|
|
Insettipe |
4 V of V/C insette (differensieel) |
|
Invoerreekse (Stroom) |
0-20 mA, 4-20 mA |
|
Invoerbande (Spanning) |
0-5 V, 1-5 V, 0-10 V, ±10 V |
|
Resolusie (Stroom) |
16 bisse (312.8 nA per telling) |
|
Resolusie (Spanning) |
16 bisse (312.8 µV per telling) |
_
_
Gevorderde Kenmerke
|
Spesifikasie |
Beskrywing |
|---|---|
|
Gevorderde Kenmerke |
4 kiesbare filterfrekwensies, volle outomatiese kalibrasie, aan boord foutkontrole |
_
_
Opdateringstye
|
Spesifikasie |
Stroom (4 kanale) |
Spanning (4 kanale) |
|---|---|---|
|
Opdateringstyd |
14 ms met 500 Hz filter |
18 ms met 500 Hz filter |
_
_
Stapreaksietyd
|
Spesifikasie |
Beskrywing |
|---|---|
|
Stapreaksietyd |
8 ms met 500 Hz filters, 67 ms met 60 Hz filters |
_
_
Elektromagnetiese Isolasie
|
Spesifikasie |
Beskrywing |
|---|---|
|
Veldbedrading na Agterpaneel |
125 VAC deurlopend |
|
Kanaal-tot-kanaal isolasie |
125 VAC deurlopend |
_
_
Insetbeskerming
|
Spesifikasie |
Beskrywing |
|---|---|
|
Invoer Oorstroombeskerming |
33 mA deurlopend; 70 mA (voorbeeldduur) |
|
Invoer Oorspanningbeskerming |
50 VDC (deurlopend, slegs INI4vi) |
_
_
Weiering en Nauwkeurigheid
|
Spesifikasie |
Stroom |
Spanning (slegs INI4vi) |
|---|---|---|
|
Gemeenmodus Weiering |
99 dB by 1 kHz, 25 °C; 150 dB by 60 Hz |
|
|
Normale Modus Weiering |
98/98 dB by 50/60 Hz |
|
|
Nauwkeurigheid (25 °C) |
0.10% van volle skaal |
0.25% van volle skaal |
|
Nauwkeurigheid (60 °C) |
0.25% van volle skaal |
0.25% van volle skaal |
_
_
Benodigde Backplane Stroom
|
Spesifikasie |
INI4i |
INI4vi |
|---|---|---|
|
Stroom |
440 mA by 5 V; 0 mA by 24 V (tipies) |
550 mA by 5 V; 0 mA by 24 V (tipies) |
_
_
__ Omgewingspesifikasies
|
Spesifikasie |
Beskrywing |
|---|---|
|
Bedryfstemperatuur |
0 °C tot 60 °C (32 °F tot 140 °F) |
|
Bergingstemperatuur |
-40 °C tot 85 °C (-40 °F tot 185 °F) |
|
Relatiewe Vogtigheid |
5 tot 95% (nie-kondenseer) |
_
_
Termiese dissipasie
|
Spesifikasie |
Beskrywing |
|---|---|
|
Termiese dissipasie |
3.25 Watt, maksimum |
_
_
__ Sertifiserings
|
Spesifikasie |
Beskrywing |
|---|---|
|
Sertifiserings |
UL/cUL Gelys, ANSI ISA 12.12.01 (Klas I, Div 2, Groepe ABCD), CE volgens 89/336/EEC vir EMI, UKCA, FCC, CMIM |
_
_
__ Aanbevole Kabel
|
Spesifikasie |
Beskrywing |
|---|---|
|
Kabbel Tipe |
Afgeskermde gedraaide paar; Belden 8761 of ekwivalent |
_
