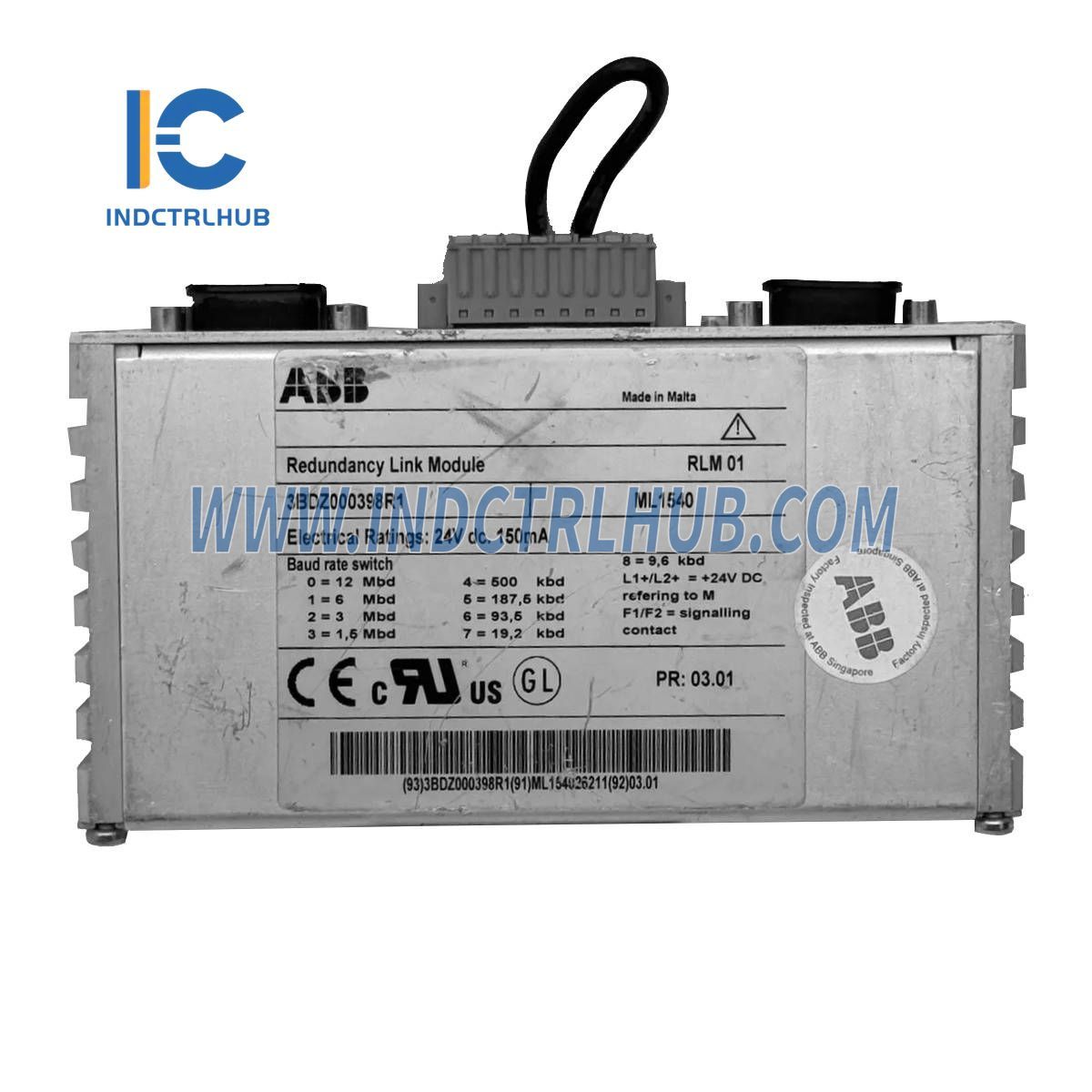

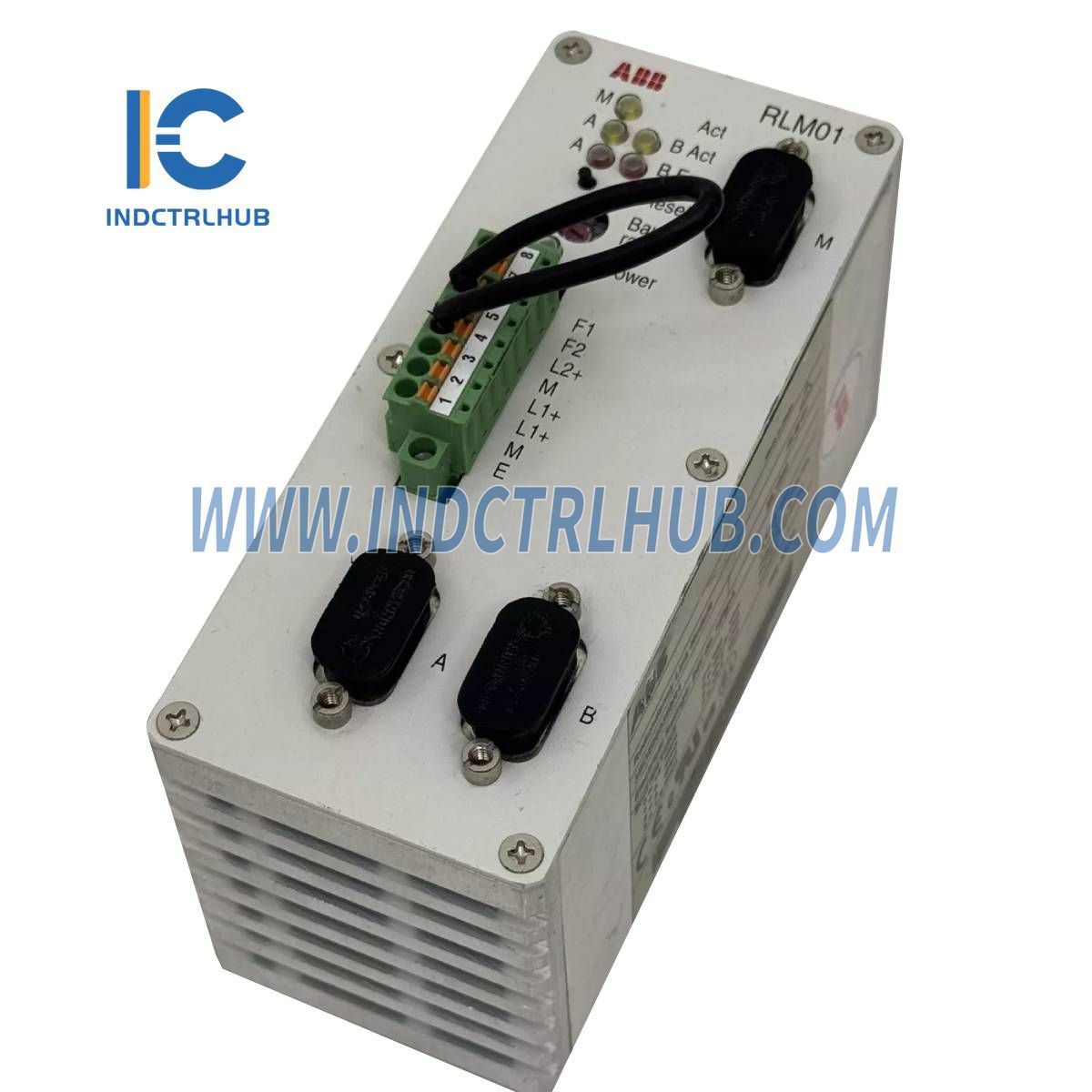

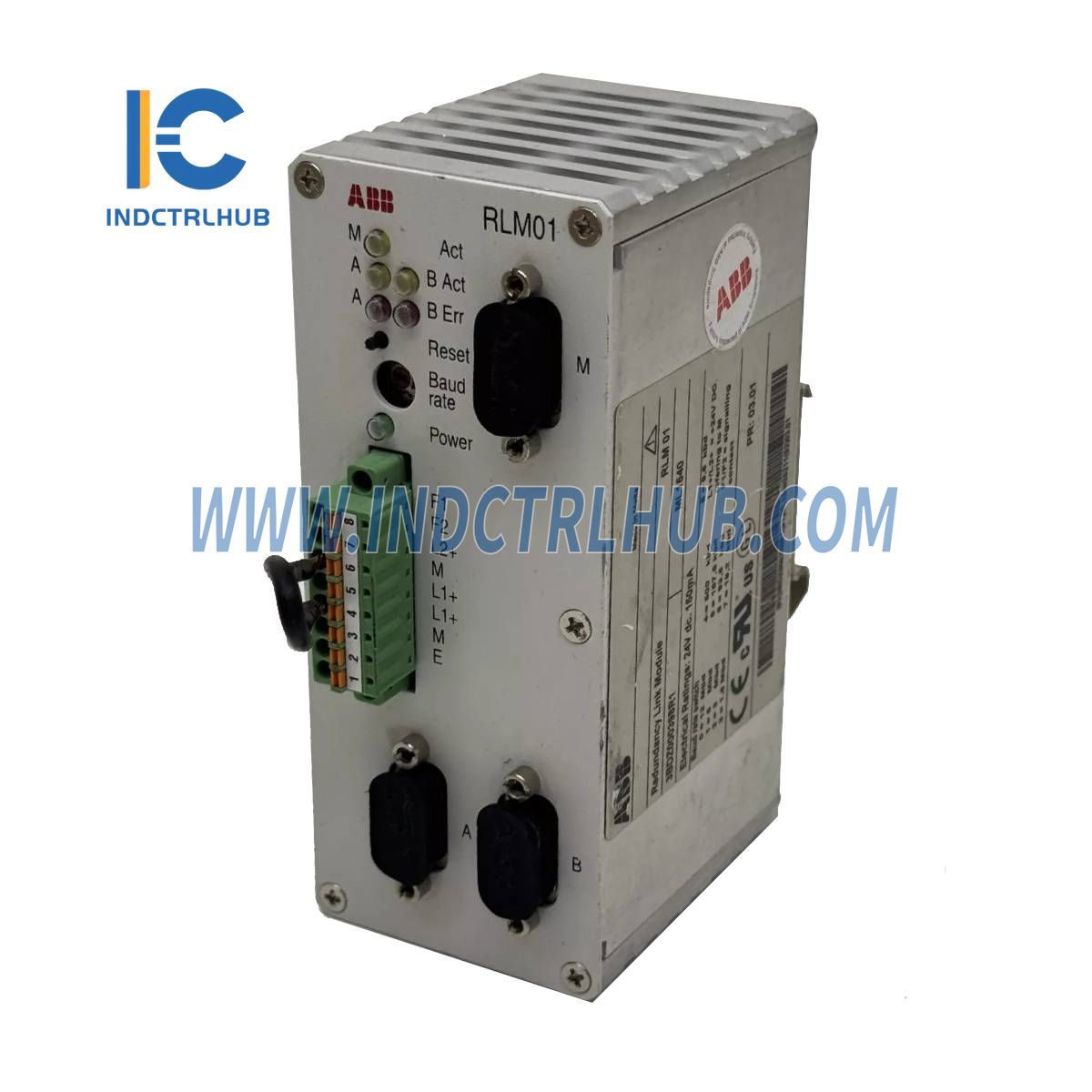

3BDZ000398R1 | ABB RLM01 PROFIBUS Redundans Skakelmodule

Oorsig van Tegniese Data vir RLM01

Algemene Kenmerke

• PROFIBUS-poorte: Drie
• Deursigtig vir PROFIBUS Konfigurasie: Geen slaafadres benodig
• Ondersteunde Oordragspoed: 9.6 Kbps tot 12 Mbps
• Max. Aantal PROFIBUS Kliënte: Tot 31 (kan uitgebrei word met herhalers, opties-elektries)
• Foutsein: LED op voorpaneel en 'n seinkontak
• Diagnostiese Boodskappe: Leesbaar by 8-pin terminaalstrook
• Sertifiserings:
  • CE, UL, en CSA gesertifiseer
  • Tipegoedkeuringssertifikaat "Germanischer Lloyd" vir mariene gebruik

Seriële Koppelvlakke

• Verbindings: A, B, en M
• Oordragspoed: 9.6 Kbps tot 12 Mbps
• Tipe: RS 485
• Verbindingsstuk: 9-pin Sub-D connector
• Elektromagnetiese Isolasie: VDE 0110, funksioneel isoleer
• Toets Spanning: 500 Veff
• Toestelbeskermingsklas: 3

Data Telegram Vertraag

• A/B → M: 1 Bit times [us] + 0.6 us
• M → A/B: 4 Bit times [us] + 0.6 us

Kragtoevoer

• Bedryfsvoltage: 24 VDC (+20 .. +33 V)
• Kragverbruik: 150 mA tipies by 24 V
• Kragverlies: Ongeveer 3.6 W
• Verbinding: 8-pen terminaalstrook
• Draaddeursnee: 0.14 ... 1.5 mm²

Omgewingsomstandighede

• Bedryfstemperatuur: 0 ... 50°C
• Vervoer/Bergingstemperatuur: -30 ... 85°C
• Relatiewe Vogtigheid: Maks. 75% nie-kondenseer tydens werking

Alarmkontak

• Funksie: Maak oop in geval van fout
• Skakelspanning: < 60 VDC
• Skakelstroom: Maks. 1A

Ontwerp

• Afmetings: 134 x 56 x 70 mm (H, B, D)
• Gewig: 330 g
• Beskermer: IP 20
• Bevestiging: DIN-monteerspoor, 35 mm

Sertifiserings

• USA: UL
• Canada: CSA
• Europe: CE
• Ships and Maritime Systems: Germanischer Lloyd (Kategorie A, B, C, D) met 24 VDC kragfilter (Oorbelasting)
