Rơ le bảo vệ máy phát Woodward MCDGV4-2B0ACA
Rơ le bảo vệ máy phát Woodward MCDGV4-2B0ACA
Manufacturer: Woodward
Product No.: MCDGV4-2B0ACA
Condition:1000 trong kho
Product Type: Rơ le bảo vệ máy phát
Product Origin: USA
Payment: T/T, Western Union
Weight: 3000g
Shipping port: Xiamen
Warranty: 12 months
- Hỗ trợ 24/7
- Trả hàng trong vòng 30 ngày
- Vận chuyển nhanh

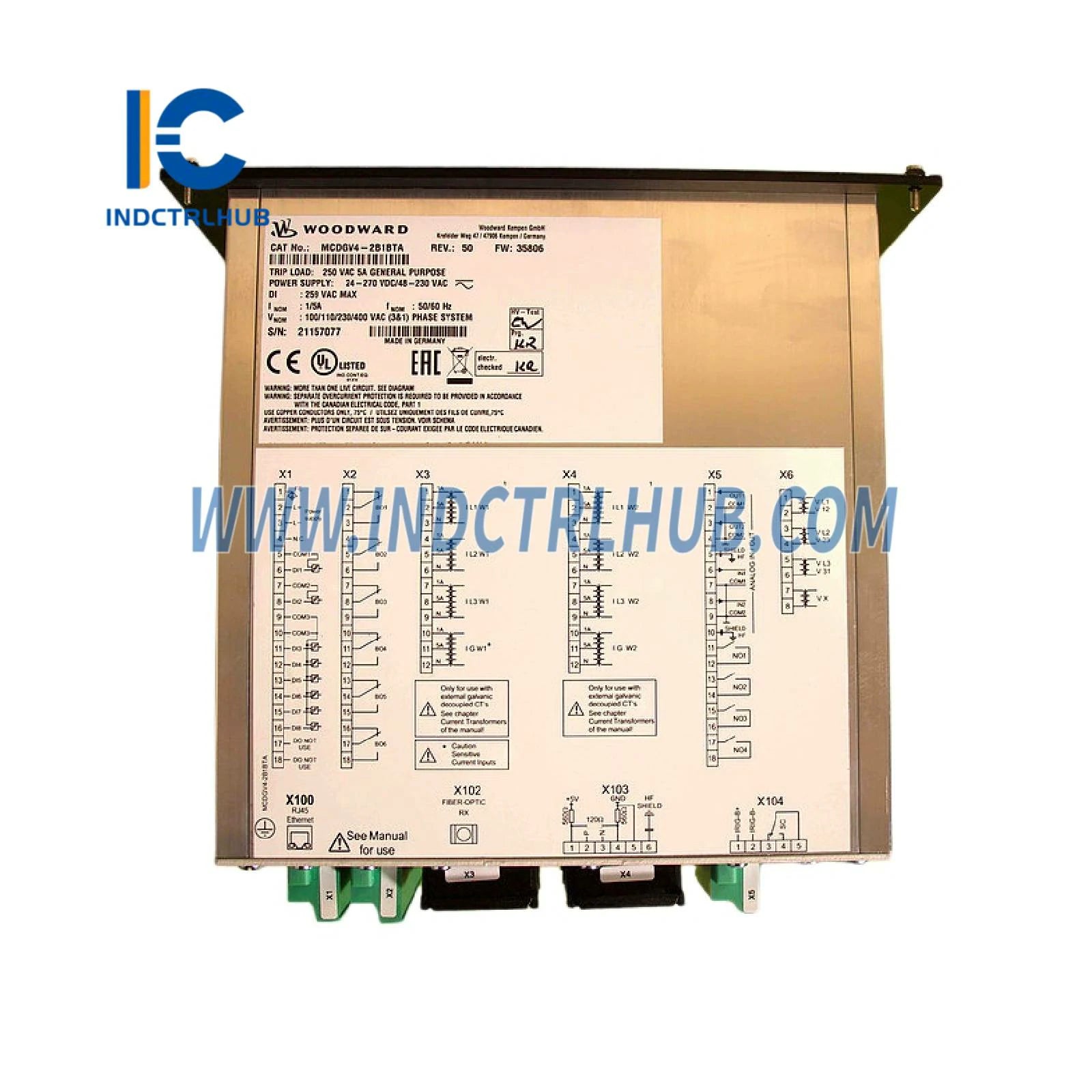

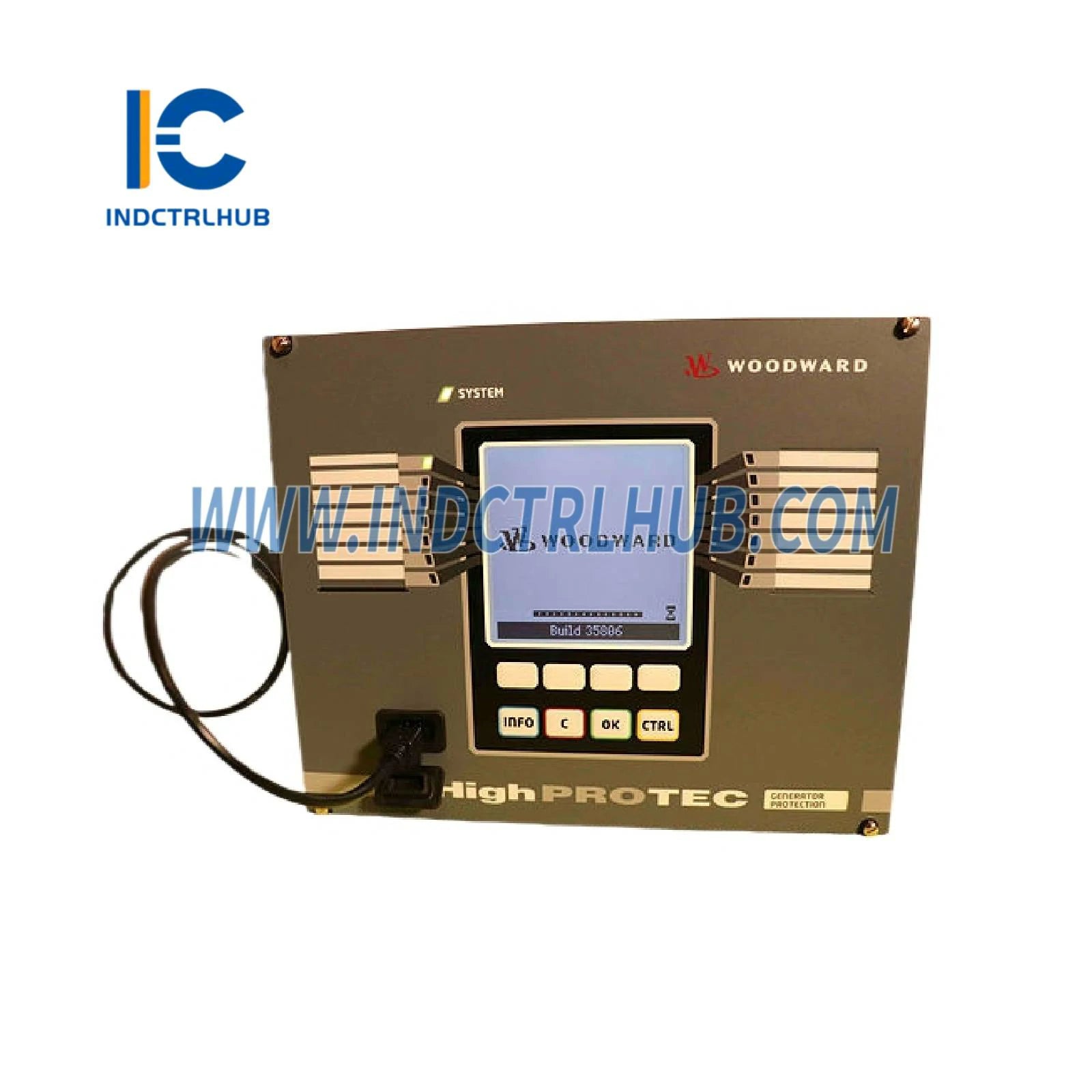

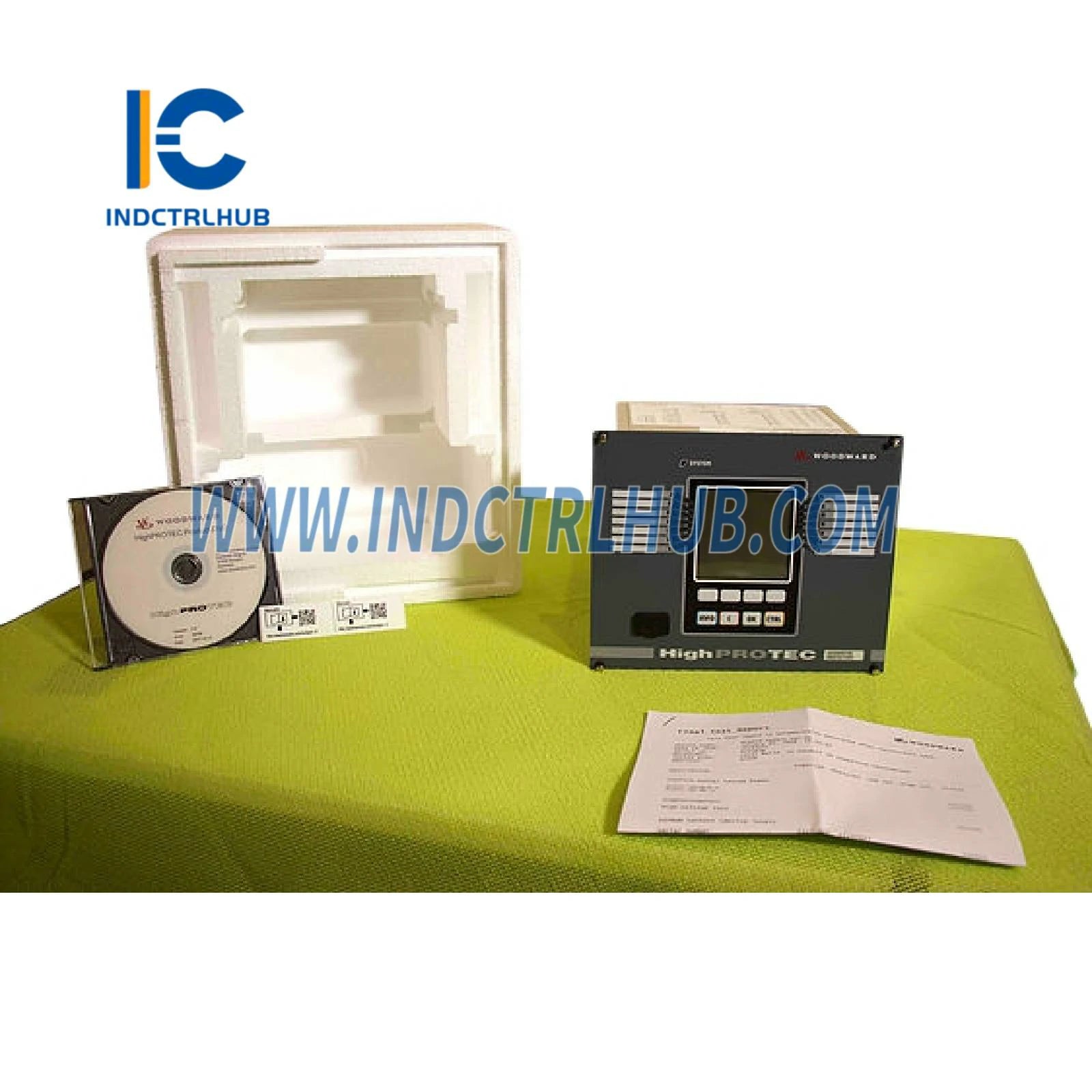

Rơ le bảo vệ máy phát Woodward MCDGV4-2B0ACA
- Nhà sản xuất: Woodward (SEG Electronics)
- Mẫu/Số bộ phận: MCDGV4-2B0ACA
- Mô tả: Rơ le bảo vệ chênh lệch máy phát điện HighPROTEC MCDGV4, Máy biến dòng 1A/5A, Đầu vào điện áp 800V, 8 đầu vào kỹ thuật số, 7 rơ le đầu ra, giao diện RS485 và RJ45, dành cho máy phát điện công suất trung bình và cao
Tổng quan
- Woodward MCDGV4-2B0ACA là rơ le bảo vệ chênh lệch máy phát điện HighPROTEC được thiết kế cho các máy phát điện công suất trung bình và cao trong các ứng dụng phát điện và công nghiệp. Nó cung cấp các chức năng bảo vệ toàn diện, bao gồm bảo vệ chênh lệch pha và đất, bảo vệ điện áp, tần số và công suất, với giao diện trực quan giúp vận hành và bảo trì an toàn, hiệu quả. Máy biến áp tăng áp có thể được bao gồm trong vùng bảo vệ để bảo vệ đơn vị/block.
Thông số kỹ thuật
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Mẫu | MCDGV4-2B0ACA |
| Dòng sản phẩm | HighPROTEC MCDGV4 |
| Loại | Rơ le bảo vệ chênh lệch máy phát điện |
| Nguồn điện | 24_270 VDC, 48_230 VAC |
| Biến dòng điện | 1A/5A (chọn được, không cần jumper phần cứng) |
| Đầu vào điện áp | 0_800 VAC (cấu hình 60_520 V) |
| Đầu vào Kỹ thuật số | 8 |
| Rơ le đầu ra | 7 |
| Chức năng Bảo vệ | Chênh lệch pha/đất, quá/thiếu điện áp, quá/thiếu tần số, bảo vệ công suất, công suất phản kháng hướng điện áp thấp, Fault Ride Through (FRT) với Auto-Reclosure (AR), trượt cực, khoảng cách pha (dự phòng) |
| Giao diện truyền thông | RS485 (IEC60870-5-103, Modbus RTU, DNP3.0 RTU), Ethernet 100 MB/RJ45 (Modbus TCP, DNP3.0 TCP/UDP, IEC60870-5-104), tùy chọn IEC61850 |
| Điều khiển | Lên đến 6 thiết bị tủ điện |
| Hiển thị | Màn hình đồ họa lớn |
| Phần mềm | Smart view SE (cài đặt tham số và đánh giá, bao gồm) |
| Công cụ vận hành | Bộ mô phỏng lỗi tích hợp, kiểm tra tính hợp lý |
| Nhiệt độ hoạt động | -20°C đến +70°C (-4°F đến +158°F) |
| Nhiệt độ lưu trữ | -30°C đến +80°C (-22°F đến +176°F) |
| Độ ẩm tương đối | 5% đến 95%, không ngưng tụ |
| Rung | 4 G, 5_500 Hz (ước tính, dựa trên tiêu chuẩn Woodward) |
| Sốc | 20 G đỉnh (ước tính) |
| Cấp độ bảo vệ | IP54 (phía trước, khi được gắn) |
| Lắp đặt | Gắn trên bảng/cửa, tùy chọn giá đỡ phụ 19" |
| Kích thước | Không xác định (gọn nhẹ để tích hợp vào bảng điều khiển) |
| Trọng lượng | Khoảng 2_3 kg (4.4_6.6 lbs, ước tính) |
| Chứng nhận | CE, UL/cUL, BDEW, VDE-AR-N 4105 |
| Tương thích hệ thống | Máy phát công suất trung bình/cao, hệ thống điều khiển Woodward, SCADA/DCS |
