Bộ điều khiển điện tử Woodward DYN1-10784-003-0-12
Bộ điều khiển điện tử Woodward DYN1-10784-003-0-12
Manufacturer: Woodward
Product No.: DYN1-10784-003-0-12
Condition:1000 trong kho
Product Type: Bộ điều khiển điện tử
Product Origin: USA
Payment: T/T, Western Union
Weight: 4500g
Shipping port: Xiamen
Warranty: 12 months
- Hỗ trợ 24/7
- Trả hàng trong vòng 30 ngày
- Vận chuyển nhanh

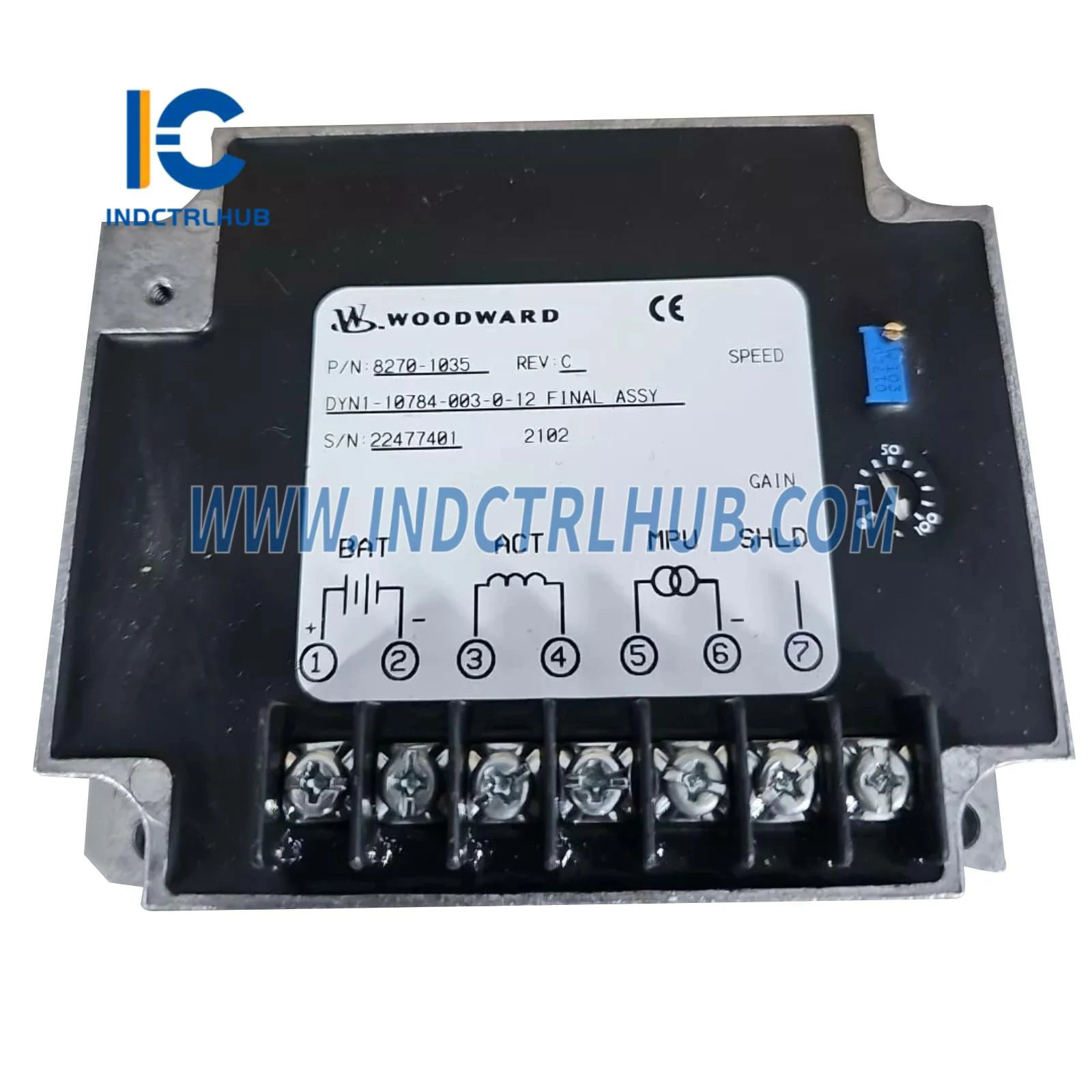

Bộ Điều Tốc Điện Tử Woodward DYN1-10784-003-0-12
Tổng Quan Sản Phẩm
- Woodward DYN1-10784-003-0-12 là một Bộ Điều Tốc Điện Tử được thiết kế để kiểm soát tốc độ chính xác cho các động cơ diesel, khí hoặc xăng cỡ nhỏ đến trung bình trong các ứng dụng công nghiệp như tổ máy phát điện, bơm, máy nén và hệ thống đẩy hàng hải. Là một phần của dòng Woodward__ DYN1, bộ điều tốc analog này cung cấp khả năng điều chỉnh tốc độ đáng tin cậy và hoạt động đồng bộ để duy trì tốc độ động cơ ổn định dưới các điều kiện tải thay đổi. DYN1-10784-003-0-12 được cấu hình cho hoạt động 12 VDC và bao gồm các thiết lập hiệu chuẩn cụ thể để tương thích với bộ truyền động (được biểu thị bằng hậu tố số hiệu). Nó có thiết kế nhỏ gọn và cấu tạo chắc chắn để đảm bảo hiệu suất tin cậy trong môi trường khắc nghiệt. So với các bộ điều tốc kỹ thuật số Woodward__ (ví dụ: 8406-121) hoặc bộ điều khiển tổ máy phát điện (ví dụ: EasyGen-3500-5, 8440-2087), DYN1-10784-003-0-12 là giải pháp đơn giản hơn, dựa trên analog, chỉ tập trung vào kiểm soát tốc độ động cơ, không quản lý máy phát hoặc điện năng. Nó khác biệt với các hệ thống kích thích Woodward__ (ví dụ: DECS-100-B15), bộ điều khiển công tắc chuyển mạch (ví dụ: DTSC-200) và bộ truyền động (ví dụ: 8408-921).
Thông Số Kỹ Thuật
- DYN1-10784-003-0-12 có các thông số kỹ thuật sau dựa trên các nguồn công nghiệp và tài liệu của Woodward:
| Thông Số | Chi Tiết |
|---|---|
| Mẫu/Số Phần | DYN1-10784-003-0-12 |
| Nhà Sản Xuất | Woodward |
| Mô Tả | Bộ Điều Tốc Điện Tử để Kiểm Soát Tốc Độ Động Cơ |
| Dòng Sản Phẩm | DYN1 |
| Chức Năng | Điều chỉnh tốc độ động cơ qua điều khiển bộ truyền động; hỗ trợ hoạt động đồng bộ |
| Loại Điều Khiển | Analog |
| Đầu Vào | 1 đầu vào tốc độ (cảm biến từ, 1_30 V RMS, 100_10.000 Hz) 1 đầu vào analog (tùy chọn, để điều chỉnh tốc độ từ xa, 0_5 V hoặc 4_20 mA) |
| Đầu Ra | 1 đầu ra bộ truyền động (tương thích với bộ truyền động dòng Woodward DYN, lên đến 7 A) 1 đầu ra phụ trợ (tùy chọn, cho trạng thái hoặc cảnh báo) |
| Giao Diện Truyền Thông | Không có (điều khiển analog, không có giao tiếp kỹ thuật số) |
| Chế Độ Điều Khiển | Điều khiển tốc độ đồng bộ; chế độ droop tùy chọn (qua điều chỉnh bên ngoài) |
| Độ Chính Xác Điều Chỉnh Tốc Độ | ±0,25% tốc độ định mức (trạng thái ổn định) |
| Tính Năng Bảo Vệ | Bảo vệ quá dòng cho đầu ra bộ truyền động; bảo vệ đảo cực |
| Dự Phòng | Không có dự phòng |
| Chẩn Đoán | Phát hiện lỗi cơ bản (qua chỉ báo bên ngoài); không ghi nhật ký sự kiện |
| Tương Thích | Tương thích với bộ truyền động dòng Woodward DYN (ví dụ: DYNA 2000, DYNA 7000); hoạt động với cảm biến tốc độ từ; phù hợp cho động cơ nhỏ đến trung bình |
| Nguồn Cấp | 12 VDC (dải 10_16 VDC) |
| Tiêu Thụ Điện | Khoảng 5_10 W (không tính tải bộ truyền động) |
| Thông Số Môi Trường | Nhiệt độ hoạt động: -40°C đến +85°C (-40°F đến +185°F) Nhiệt độ lưu trữ: -40°C đến +100°C (-40°F đến +212°F) Độ ẩm tương đối: 5% đến 95% không ngưng tụ Chống rung: tuân thủ MIL-STD-810 Chống sốc: tuân thủ MIL-STD-810 |
| Vỏ Bọc | IP40 (khi có vỏ bảo vệ phù hợp); thiết kế chắc chắn cho sử dụng công nghiệp |
| Kích Thước | Khoảng 150 mm (C) x 100 mm (R) x 50 mm (S) |
| Trọng Lượng | Khoảng 0,5_1 kg |
| Lắp Đặt | Lắp trên bảng điều khiển hoặc khung máy (qua các tab gắn) |
| Chứng Nhận | CE; UL/CSA (tùy cấu hình); chứng nhận hàng hải (ví dụ: DNV, ABS, tùy cấu hình) |
