Product Description

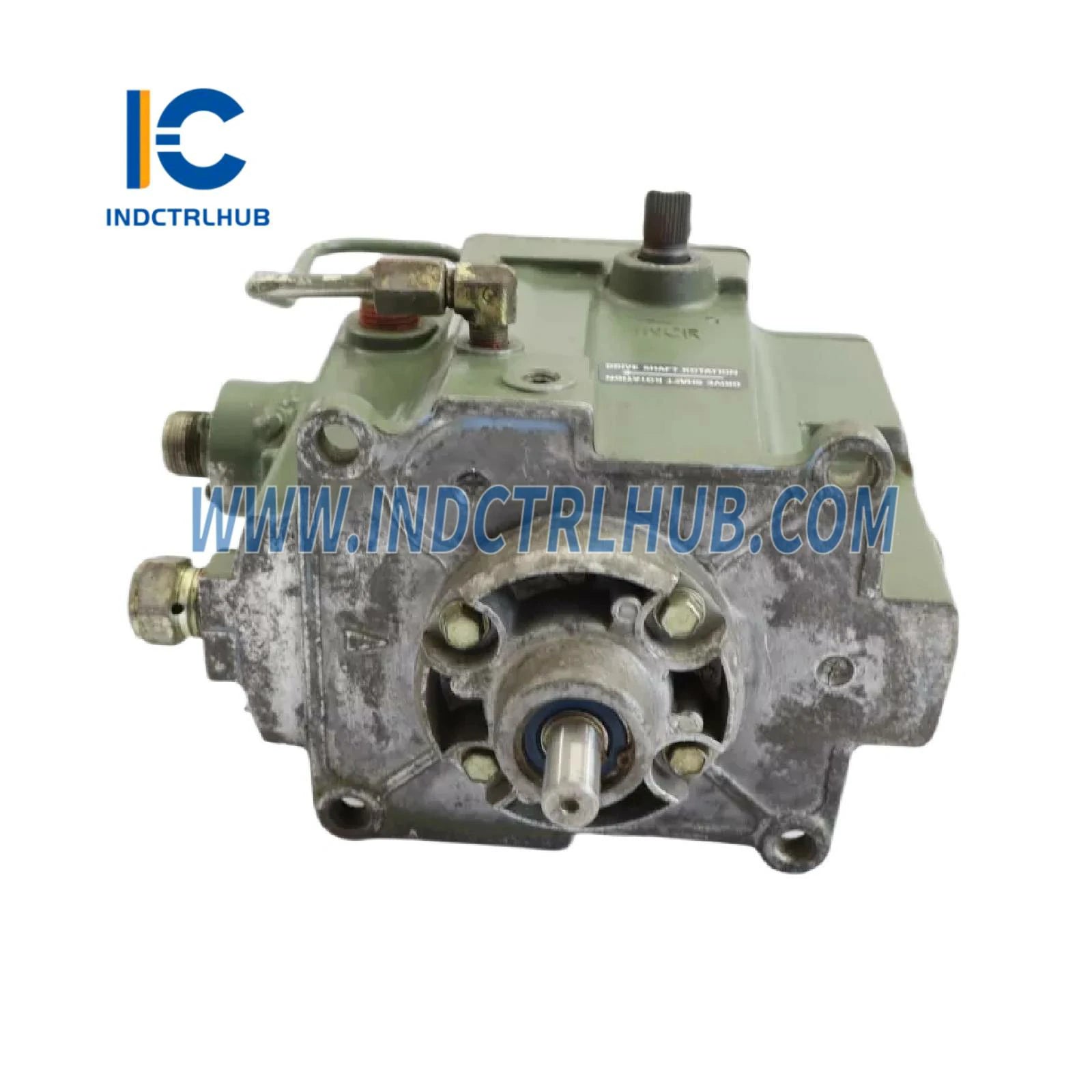

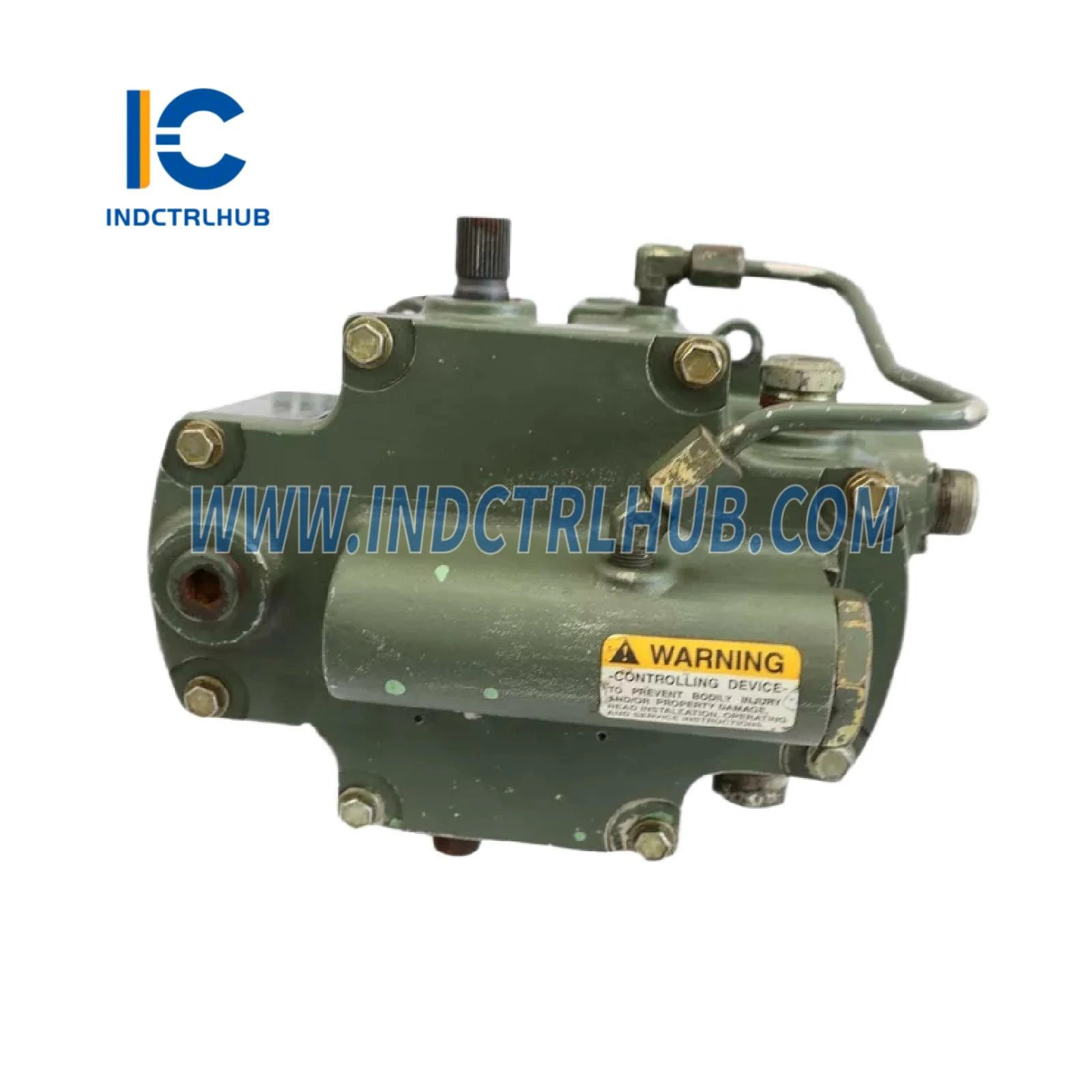

Bộ điều tốc tua-bin Woodward D8516-051 TG-13
- Nhà sản xuất: Woodward

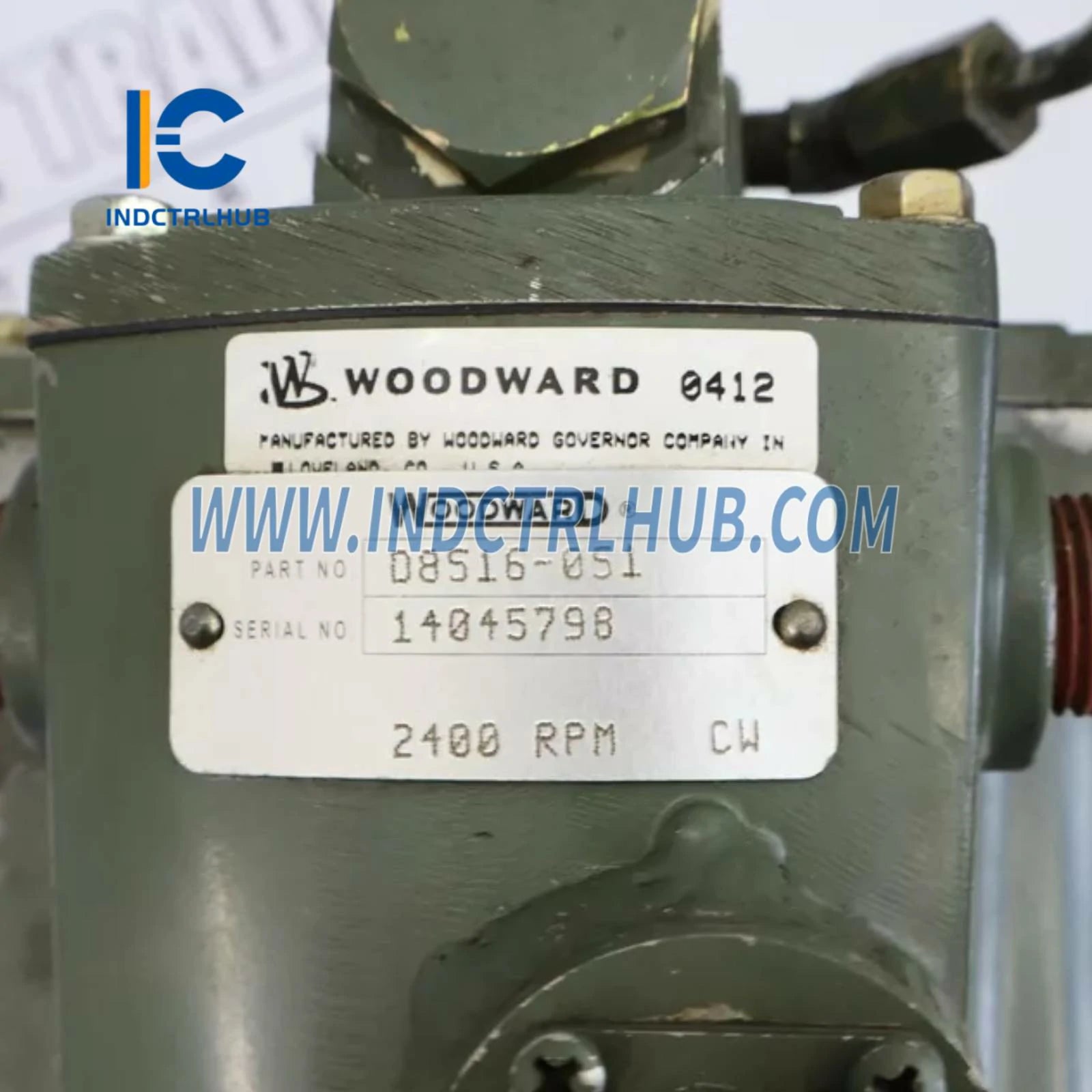

- Mẫu/Số bộ phận: D8516-051
- Mô tả: Bộ điều tốc giảm tốc độ cơ - thủy lực TG-13, 4000–6000 RPM, Giảm tốc độ định mức 6050 RPM tại 2°, Trục truyền động quay ngược chiều kim đồng hồ, Mô-men xoắn đầu ra 16 N·m (12 ft-lb), dành cho tua-bin hơi API611, Chứng nhận ATEX
Tổng quan
- Woodward D8516-051 là bộ điều tốc giảm tốc độ cơ-thủy lực TG-13 được thiết kế cho tua-bin hơi API611 điều khiển bơm, máy nén hoặc máy phát trong các ứng dụng không yêu cầu vận hành đồng tốc (tốc độ không đổi). Nó kiểm soát tốc độ tua-bin bằng cách cảm nhận tốc độ rô-to và điều chỉnh lưu lượng hơi vào, cung cấp giải pháp đáng tin cậy và tiết kiệm chi phí cho hệ thống phát điện công nghiệp và hệ thống truyền động cơ học.
Thông số kỹ thuật
| Thông số | Chi tiết |
|---|---|
| Mẫu | D8516-051 (TG-13) |
| Loại | Bộ điều tốc giảm tốc độ cơ-thủy lực |
| Phạm vi tốc độ | 4000–6000 RPM |
| Giảm tốc độ định mức | 6050 RPM tại 2° |

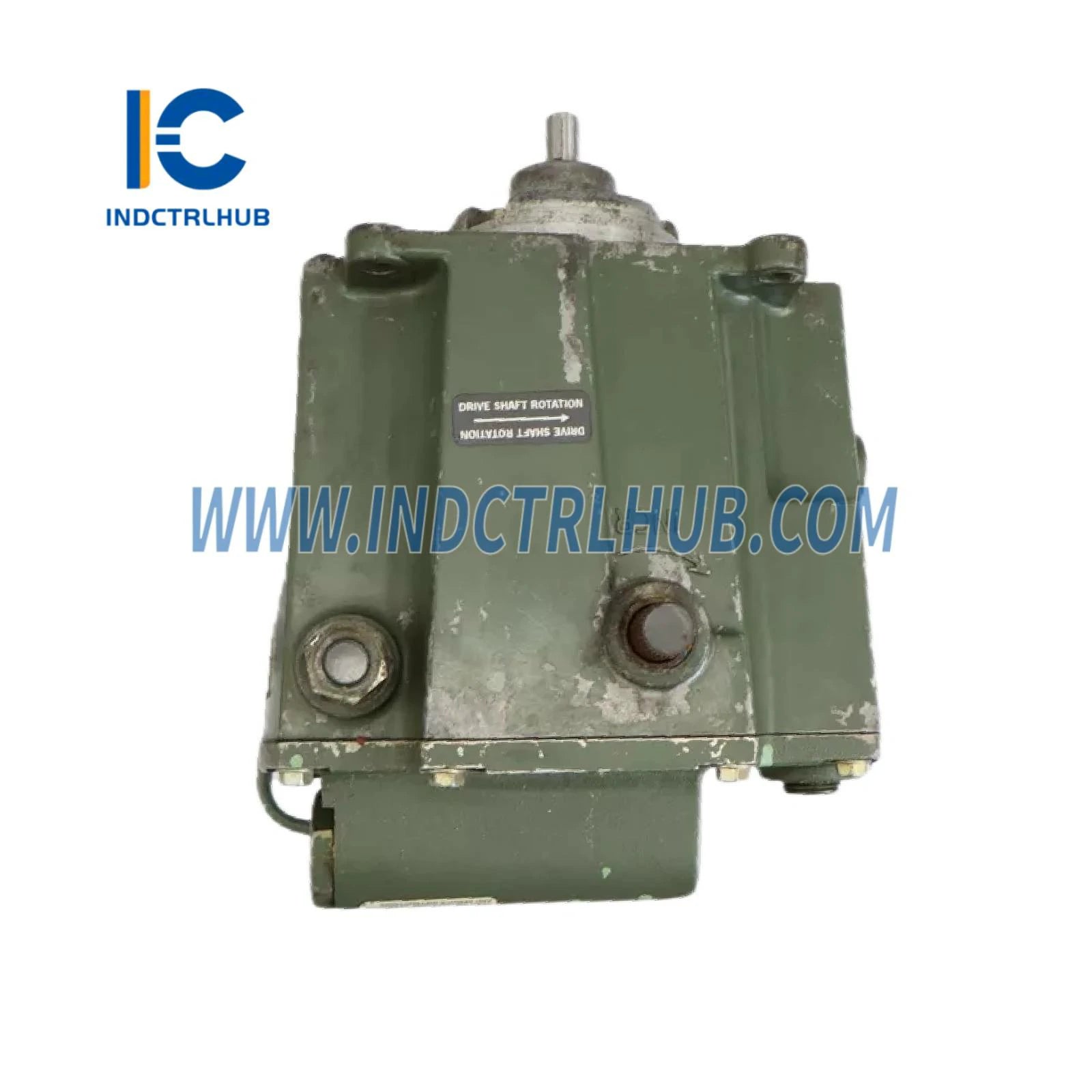

| Quay trục truyền động | Quay ngược chiều kim đồng hồ |
| Mô-men xoắn đầu ra | 16 N·m (12 ft-lb) |
| Kết cấu | Nhôm đúc, chống thời tiết |
| Cung cấp dầu | Bể dầu tự chứa, NEMA A |
| Nhiệt độ hoạt động | -40°C đến +93°C (-40°F đến +200°F) (ước tính, dựa trên tiêu chuẩn Woodward) |
| Nhiệt độ lưu trữ | -55°C đến +105°C (-67°F đến +221°F) (ước tính) |
| Độ ẩm tương đối | 5% đến 95%, không ngưng tụ |
| Rung động | 4 G, 5–500 Hz |
| Sốc | Đỉnh 20 G |
| Cấp bảo vệ | IP56 (chống thời tiết, ước tính) |
| Trọng lượng | Khoảng 12.7 kg (28 lb) |
| Lắp đặt | Lắp trực tiếp lên tua-bin |
| Chứng nhận | ATEX, HAZLOC |
| Độ tương thích hệ thống | Tua-bin hơi API611, van điều tốc Woodward |
