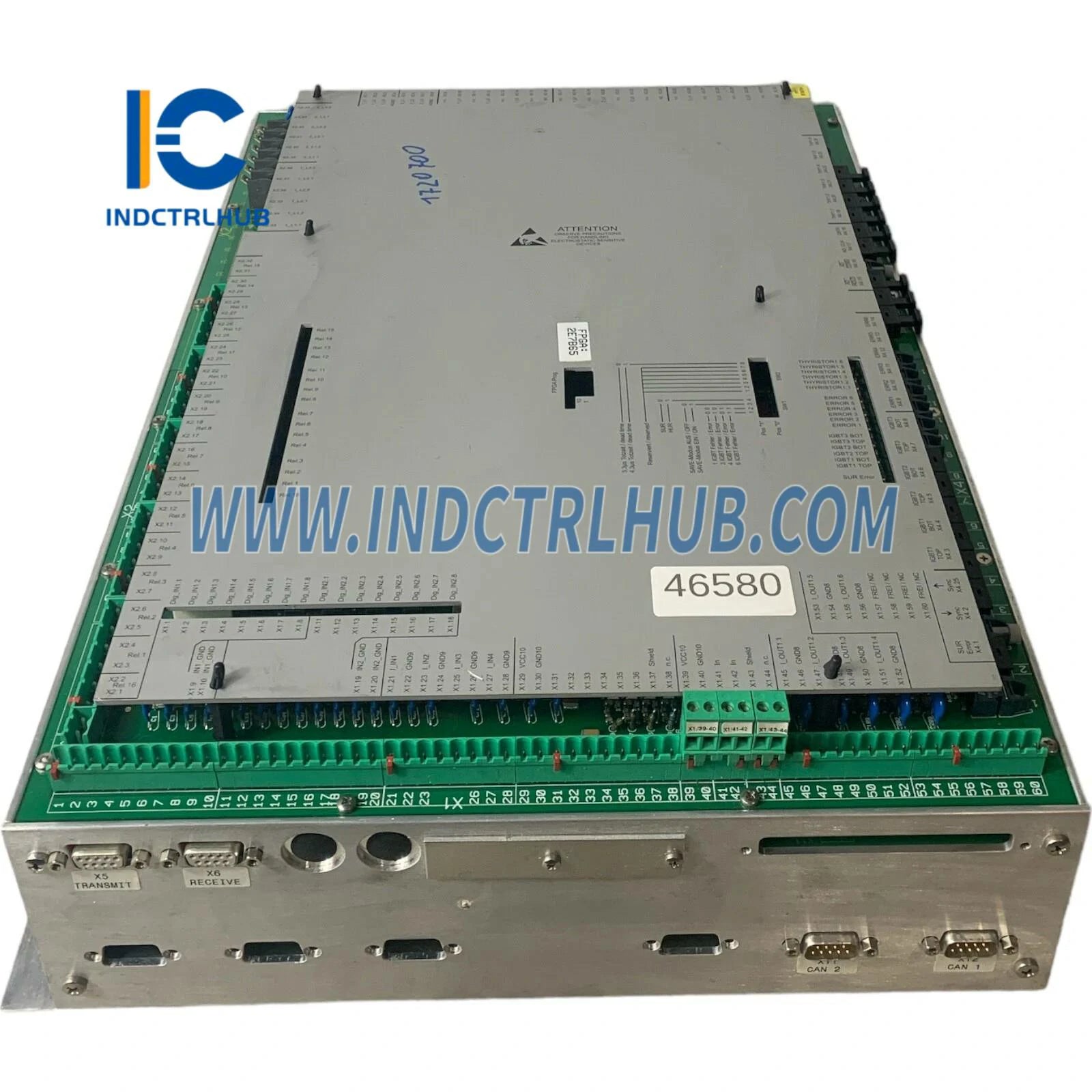

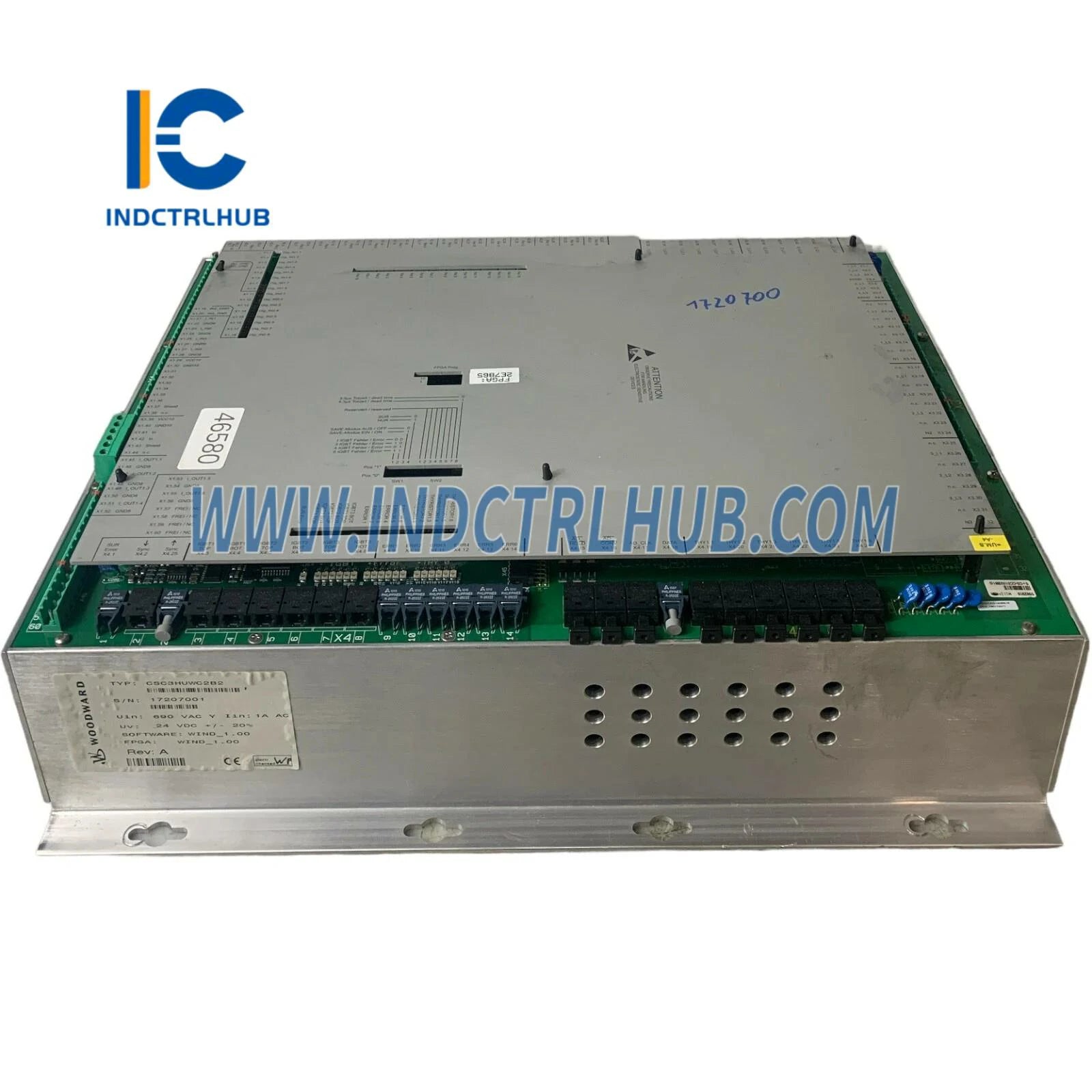

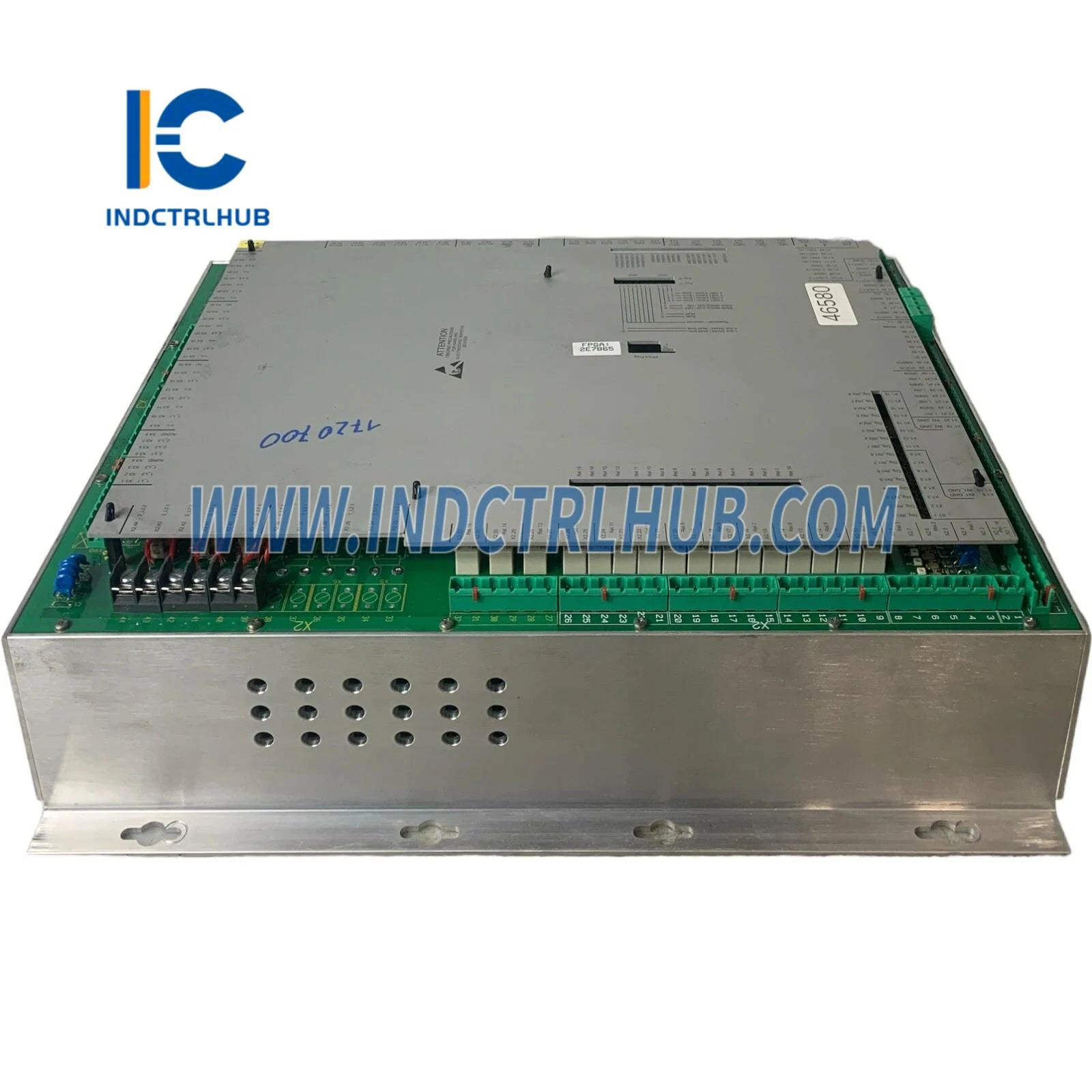

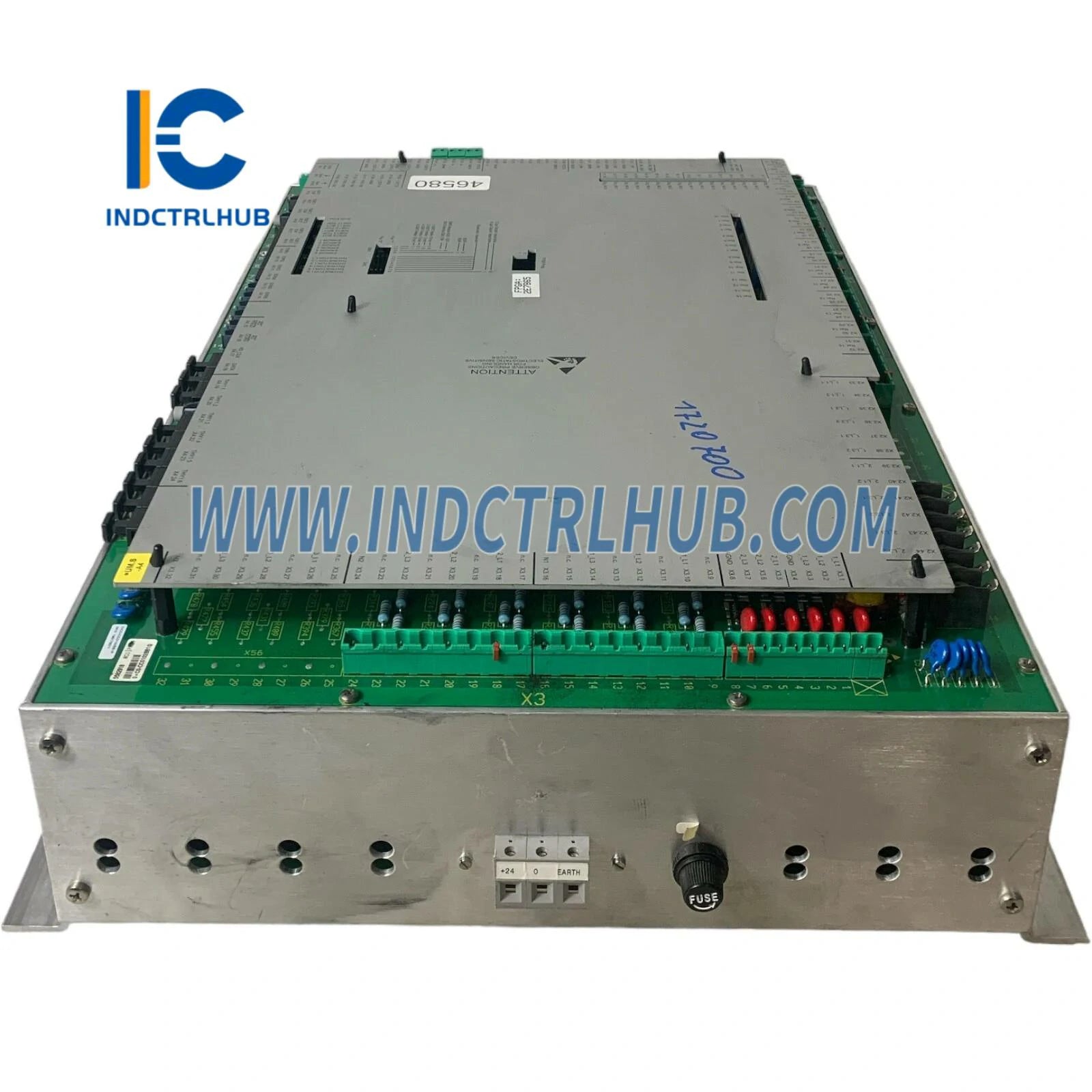

Bộ truyền động Woodward CSC3HUWC2B2
Tổng quan sản phẩm
- Woodward CSC3HUWC2B2 là bộ truyền động thủy lực được thiết kế để điều khiển chính xác các van nhiên liệu hoặc hơi nước trong các ứng dụng công nghiệp, như tua bin khí, tua bin hơi nước và động cơ diesel lớn
Thông số kỹ thuật
- CSC3HUWC2B2 có các thông số kỹ thuật sau dựa trên các nguồn công nghiệp và tài liệu bộ truyền động Woodward:
| Thông số | Chi tiết |
|---|---|

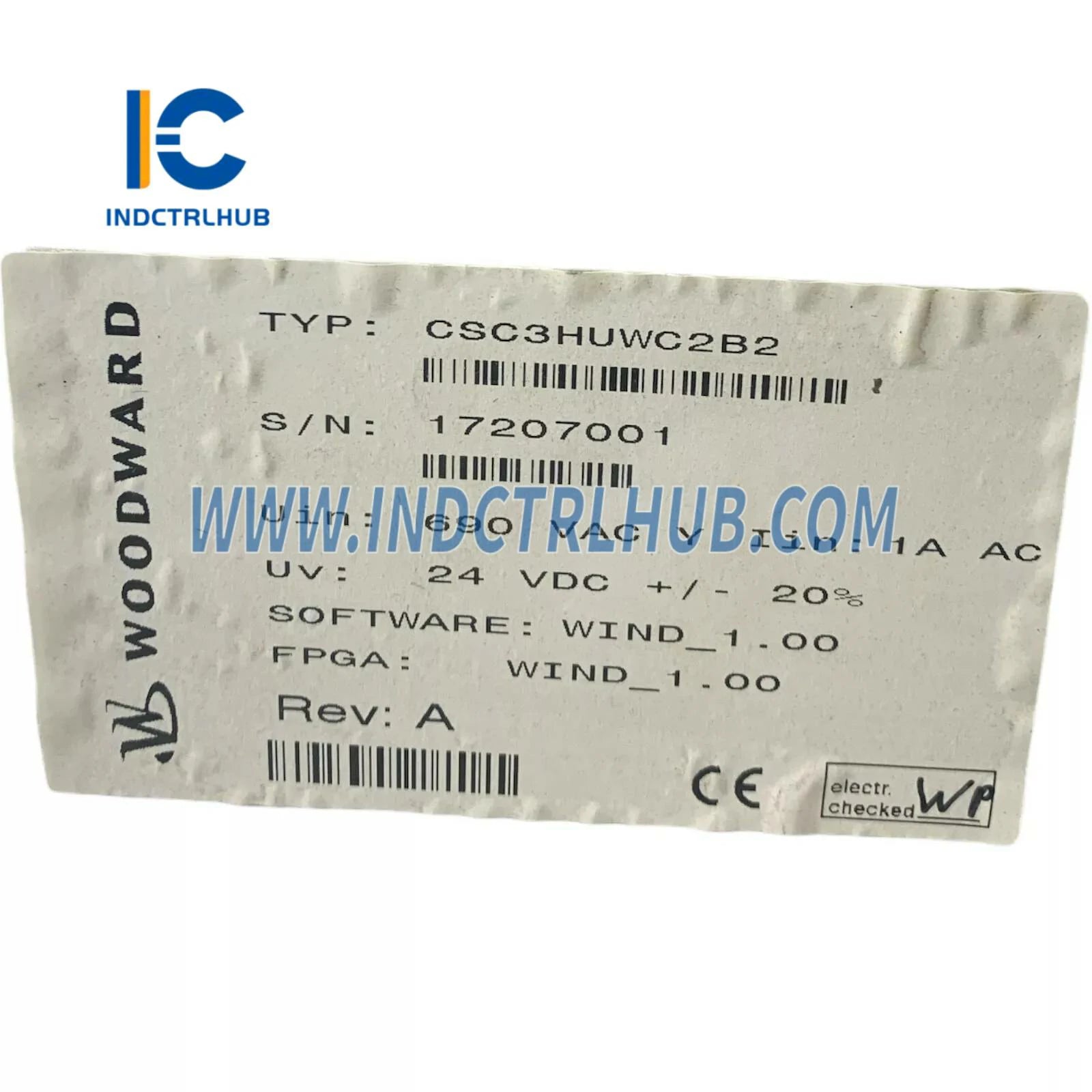

| Mẫu/Số bộ phận | CSC3HUWC2B2 |
| Nhà sản xuất | Woodward |
| Mô tả | Bộ truyền động thủy lực cho điều khiển van nhiên liệu/hơi nước |
| Dòng sản phẩm | CSC (Điều khiển servo thủy lực theo dòng điện) |
| Chức năng | Cung cấp vị trí chính xác cho các van nhiên liệu hoặc hơi nước trong tua bin/động cơ |
| Loại bộ truyền động | Thủy lực, tuyến tính hoặc quay (tùy cấu hình) |
| Đầu vào điều khiển | Tương tự (4–20 mA, 0–200 mA, hoặc ±10 V); kỹ thuật số (CANbus, tùy chọn) |
| Phản hồi | Tích hợp LVDT (Biến áp vi sai tuyến tính) cho phản hồi vị trí |
| Chiều dài hành trình | Khoảng 25–50 mm (1–2 inch, tùy cấu hình) |
| Lực đầu ra | Lên đến 10.000–20.000 N (2.250–4.500 lbf, tùy cấu hình) |
| Thời gian phản hồi | <50 ms (hành trình đầy đủ, tùy hệ thống thủy lực) |
| Áp suất thủy lực | Lên đến 2.000 psi (138 bar, tùy cấu hình) |
| Dầu thủy lực | Dầu thủy lực tiêu chuẩn (MIL-H-5606 hoặc tương đương) |
| Độ chính xác vị trí | ±0,1% hành trình đầy đủ |
| Giao diện truyền thông | CANbus (tùy chọn, cho chẩn đoán và điều khiển); tương tự cho điều khiển chính |
| Chức năng bảo vệ | Bảo vệ quá áp, phát hiện lỗi phản hồi vị trí |
| Dự phòng | Không dự phòng (có thể có hệ thống dự phòng với bộ truyền động kép) |
| Chẩn đoán | Giám sát phản hồi vị trí, phát hiện lỗi (qua hệ thống điều khiển), chẩn đoán CANbus tùy chọn |
| Tương thích | Hệ thống điều khiển Woodward (ví dụ: 505, MicroNet, 2301D, 9905-970), bộ điều khiển kỹ thuật số (ví dụ: 8200-314); bộ điều khiển bên thứ ba qua tín hiệu tương tự; tích hợp với van nhiên liệu/hơi nước cho tua bin và động cơ |
| Nguồn điện | Thủy lực (cần bơm ngoài); điều khiển điện tử: 18–32 VDC (24 VDC danh định, cho LVDT và xử lý tín hiệu) |
| Tiêu thụ điện năng | Khoảng 5–10 W (chỉ thành phần điện tử) |
| Thông số môi trường | Nhiệt độ hoạt động: -40°C đến +85°C (-40°F đến +185°F) Nhiệt độ lưu trữ: -40°C đến +100°C (-40°F đến +212°F) Độ ẩm tương đối: 5% đến 95% không ngưng tụ Rung động: Tuân thủ MIL-STD-810 Sốc: Tuân thủ MIL-STD-810 |
| Vỏ bảo vệ | IP65 (được niêm phong cho môi trường khắc nghiệt) |
| Kích thước | Khoảng 300 mm (D) x 150 mm (R) x 150 mm (C, tùy cấu hình) |
| Trọng lượng | Khoảng 5–10 kg (11–22 lbs, tùy cấu hình) |
| Lắp đặt | Lắp bằng mặt bích hoặc chốt (theo yêu cầu van) |
| Chứng nhận | CE, UL, CSA, chứng nhận hàng hải (ví dụ: DNV, ABS, tùy cấu hình); ATEX/IECEx Zone 1/2 (tùy chọn) |
