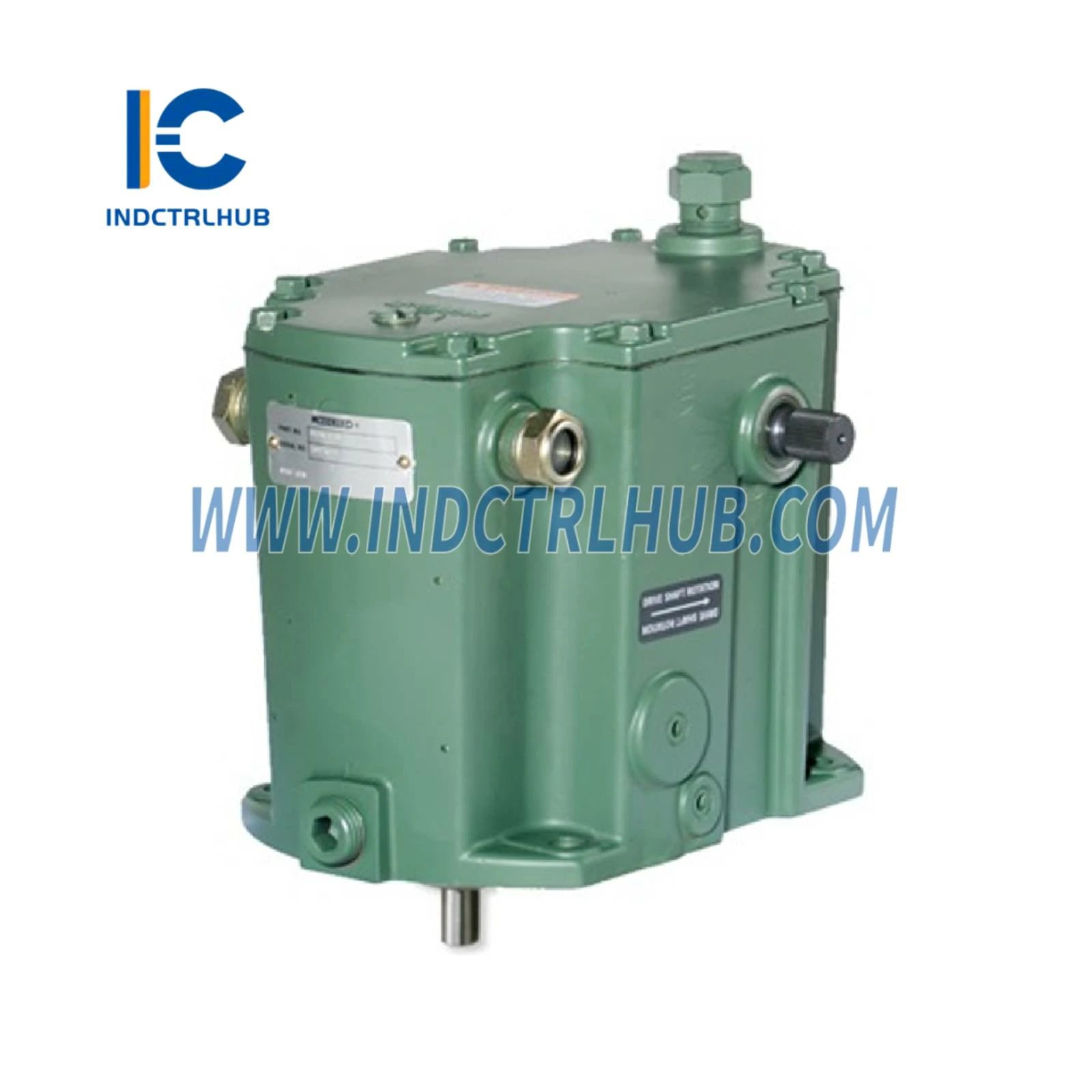

Bộ điều tốc tua-bin Woodward 9904-814 TG-13E
Bộ điều tốc tua-bin Woodward 9904-814 TG-13E
Manufacturer: Woodward
Product No.: 9904-814
Condition:1000 trong kho
Product Type: Bộ điều khiển tuabin TG-13E
Product Origin: USA
Payment: T/T, Western Union
Weight: 12700g
Shipping port: Xiamen
Warranty: 12 months
- Hỗ trợ 24/7
- Trả hàng trong vòng 30 ngày
- Vận chuyển nhanh
Bộ điều tốc tuabin Woodward 9904-814 TG-13E
- Nhà sản xuất: Woodward
- Mẫu/Số bộ phận: 9904-814
- Mô tả: Bộ điều tốc giảm tốc độ cơ - thủy lực TG-13E, 2400_4000 RPM, giảm tốc độ định mức 4035 RPM tại 2°, trục truyền động quay ngược chiều kim đồng hồ, mô-men xoắn đầu ra 16 N·m (12 ft-lb), dành cho tuabin hơi API611, chứng nhận ATEX
Tổng quan
- Woodward 9904-814 là bộ điều tốc giảm tốc độ cơ - thủy lực TG-13E được thiết kế cho tuabin hơi API611 vận hành bơm, máy nén hoặc máy phát điện trong các ứng dụng không yêu cầu vận hành đồng tốc (tốc độ không đổi). Nó điều khiển tốc độ tuabin bằng cách cảm nhận tốc độ rôto và điều chỉnh lưu lượng hơi vào, cung cấp giải pháp đáng tin cậy và tiết kiệm chi phí cho sản xuất điện công nghiệp và hệ thống truyền động cơ khí. Đây là bộ thay thế trực tiếp cho mẫu TG-13 (ví dụ, 8516-038) không có thiết bị kiểm tra quá tốc (OTSD).
Thông số kỹ thuật
| Thông số | Chi tiết |
|---|---|
| Mẫu | 9904-814 (TG-13E) |
| Loại | Bộ điều tốc giảm tốc độ cơ - thủy lực |
| Dải tốc độ | 2400_4000 RPM |
| Giảm tốc độ định mức | 4035 RPM tại 2° |
| Quay trục truyền động | Ngược chiều kim đồng hồ |
| Mô-men xoắn đầu ra | 16 N·m (12 ft-lb) |
| Kết cấu | Nhôm đúc, chống thời tiết |
| Cung cấp dầu | Bể dầu tự chứa, NEMA A |
| Nhiệt độ hoạt động | -40°C đến +93°C (-40°F đến +200°F) (ước tính, theo tiêu chuẩn Woodward) |
| Nhiệt độ lưu trữ | -55°C đến +105°C (-67°F đến +221°F) (ước tính) |
| Độ ẩm tương đối | 5% đến 95%, không ngưng tụ |
| Rung động | 4 G, 5_500 Hz |
| Sốc | Đỉnh 20 G |
| Cấp bảo vệ | IP56 (chống thời tiết, ước tính) |
| Trọng lượng | Khoảng 12.7 kg (28 lb) |
| Lắp đặt | Lắp trực tiếp lên tuabin |
| Chứng nhận | ATEX, HAZLOC |
| Tương thích hệ thống | Tuabin hơi API611, van điều tốc Woodward |
| Thay thế cho | 8516-038 (TG-13 không có OTSD) |
_
