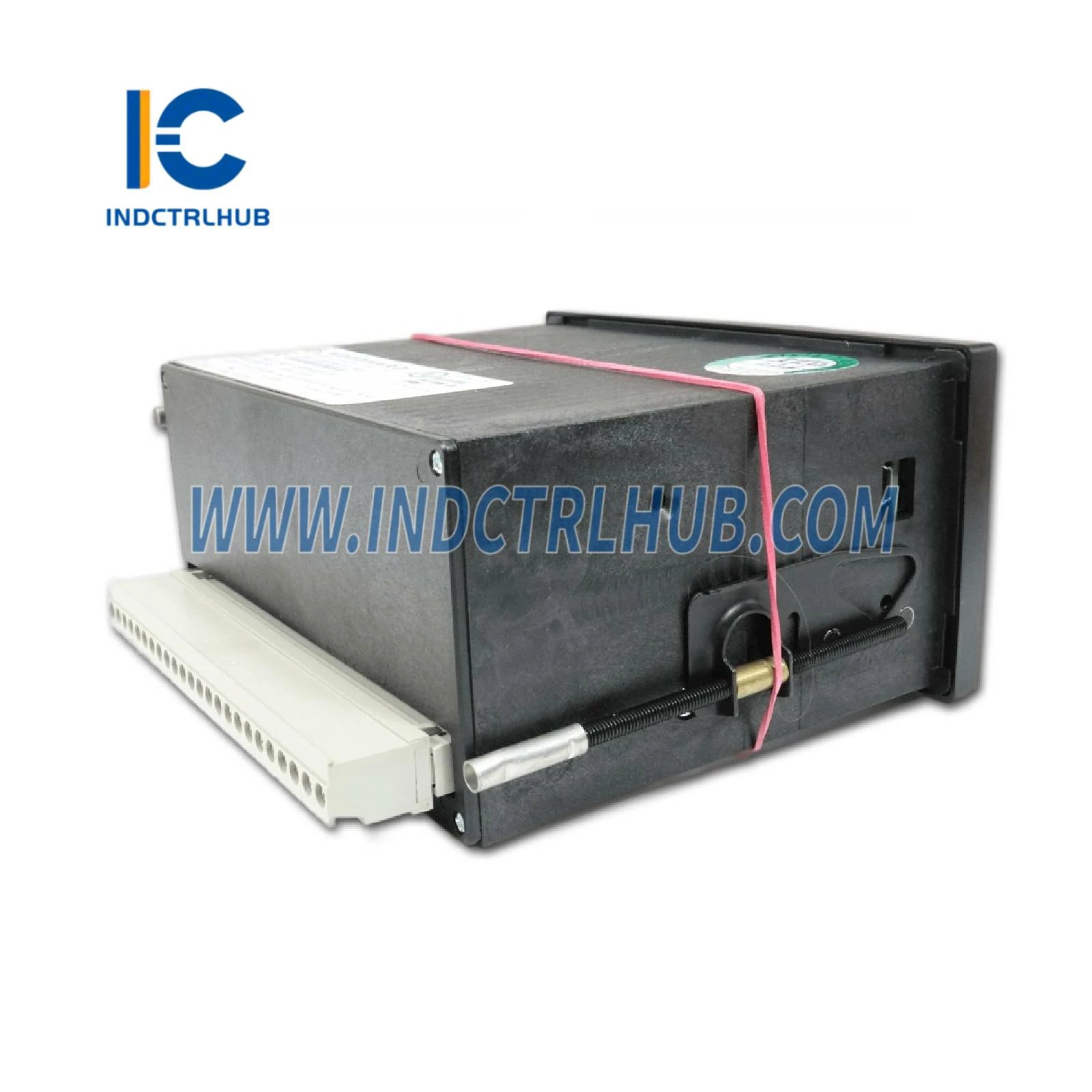

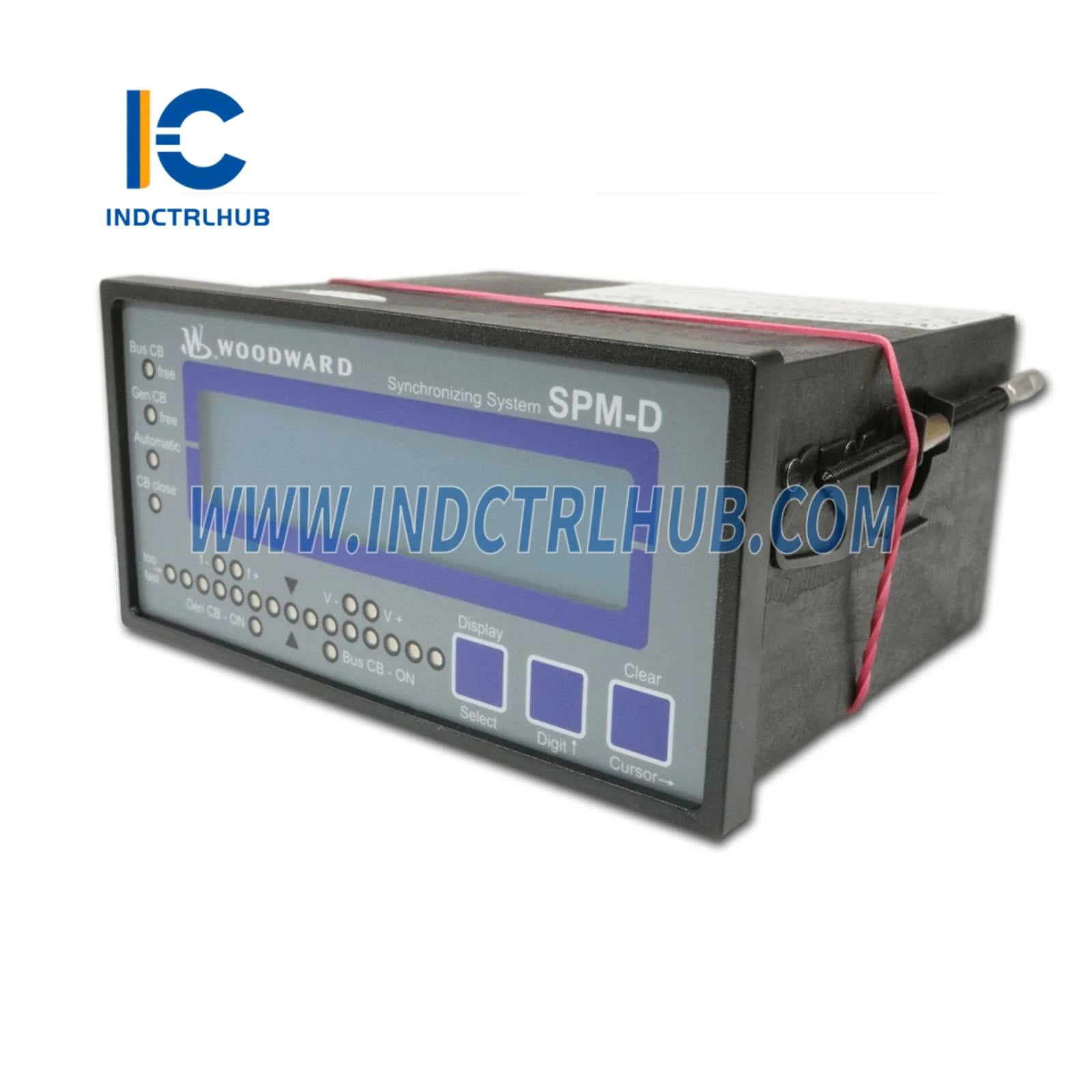

Woodward 8440-2166 SPM-D2-10 Bộ đồng bộ hóa
Woodward 8440-2166 SPM-D2-10 Bộ đồng bộ hóa
Manufacturer: Woodward
Product No.: 8440-2166
Condition:1000 trong kho
Product Type: Bộ đồng bộ SPM-D2-10
Product Origin: USA
Payment: T/T, Western Union
Weight: 800g
Shipping port: Xiamen
Warranty: 12 months
- Hỗ trợ 24/7
- Trả hàng trong vòng 30 ngày
- Vận chuyển nhanh
Woodward 8440-2166 Bộ Đồng Bộ Hóa SPM-D2-10
- Nhà sản xuất: Woodward
- Mã mẫu/Số bộ phận: 8440-2166
- Mô tả: Bộ đồng bộ hóa dựa trên vi xử lý SPM-D2-10, điều khiển máy phát điện AC 3 pha, đầu ra tín hiệu tương tự/rời rạc, dành cho tổ máy phát diesel và tua bin khí
Tổng quan
- Woodward 8440-2166 là một phần của dòng SPM-D2-10, bộ đồng bộ hóa dựa trên vi xử lý được thiết kế cho máy phát điện AC ba pha trang bị bộ điều khiển tốc độ Woodward hoặc tương thích và bộ điều chỉnh điện áp tự động. Nó cung cấp khả năng tự động điều chỉnh tần số, pha và điện áp, đảm bảo việc song song hóa máy phát với thanh cái hoặc lưới điện tiện lợi. Phù hợp với nhiều loại động cơ chính, từ động cơ diesel phản ứng nhanh đến tua bin khí phản ứng mềm, được sử dụng trong phát điện, công nghiệp và ứng dụng hàng hải. Dòng SPM-D2-10 là sự thay thế trực tiếp cho dòng SPM-D cũ.
Thông số kỹ thuật
| Thông số | Chi tiết |
|---|---|
| Mẫu | 8440-2166 (SPM-D2-10) |
| Dòng sản phẩm | SPM-D2-10 |
| Loại | Bộ đồng bộ hóa dựa trên vi xử lý |
| Nguồn cấp | Phạm vi rộng, 12/24 VDC (8_40 VDC) hoặc 90_250 VAC (50/60 Hz, tùy mẫu) |
| Đo điện áp | 1 pha / 2 dây (máy phát và thanh cái) |
| Phạm vi điện áp | 100_480 VAC (cấu hình được) |
| Phạm vi tần số | 40_70 Hz |
| Đầu ra tín hiệu | Tương tự (4_20 mA, ±10 V) hoặc rời rạc (tiếp điểm rơ le) |
| Độ chính xác khớp pha | ±1° điện |
| Chế độ đồng bộ | Khớp pha, tần số trượt hoặc đồng bộ pha bằng không |
| Khả năng tương thích điều khiển | Woodward 2301, EPG, 505, easYgen và các bộ điều khiển tốc độ tương thích khác |
| Nhiệt độ hoạt động | -20°C đến +70°C (-4°F đến +158°F) |
| Nhiệt độ lưu trữ | -30°C đến +80°C (-22°F đến +176°F) |
| Độ ẩm tương đối | 5% đến 95%, không ngưng tụ |
| Rung động | 4 G, 5_500 Hz |
| Sốc | Đỉnh 20 G |
| Cấp bảo vệ | IP20 (thiết kế cho tủ điều khiển) |
| Kích thước | Khoảng 144 mm x 72 mm x 122 mm (5.67 in x 2.83 in x 4.80 in, ước tính) |
| Trọng lượng | Khoảng 0.8 kg (1.76 lbs) |
| Lắp đặt | Lắp trên thanh DIN hoặc bảng điều khiển |
| Chứng nhận | CE, UL/cUL |
| Khả năng tương thích hệ thống | Máy phát điện AC 3 pha, động cơ diesel/khí, tua bin khí/hơi nước |
_
