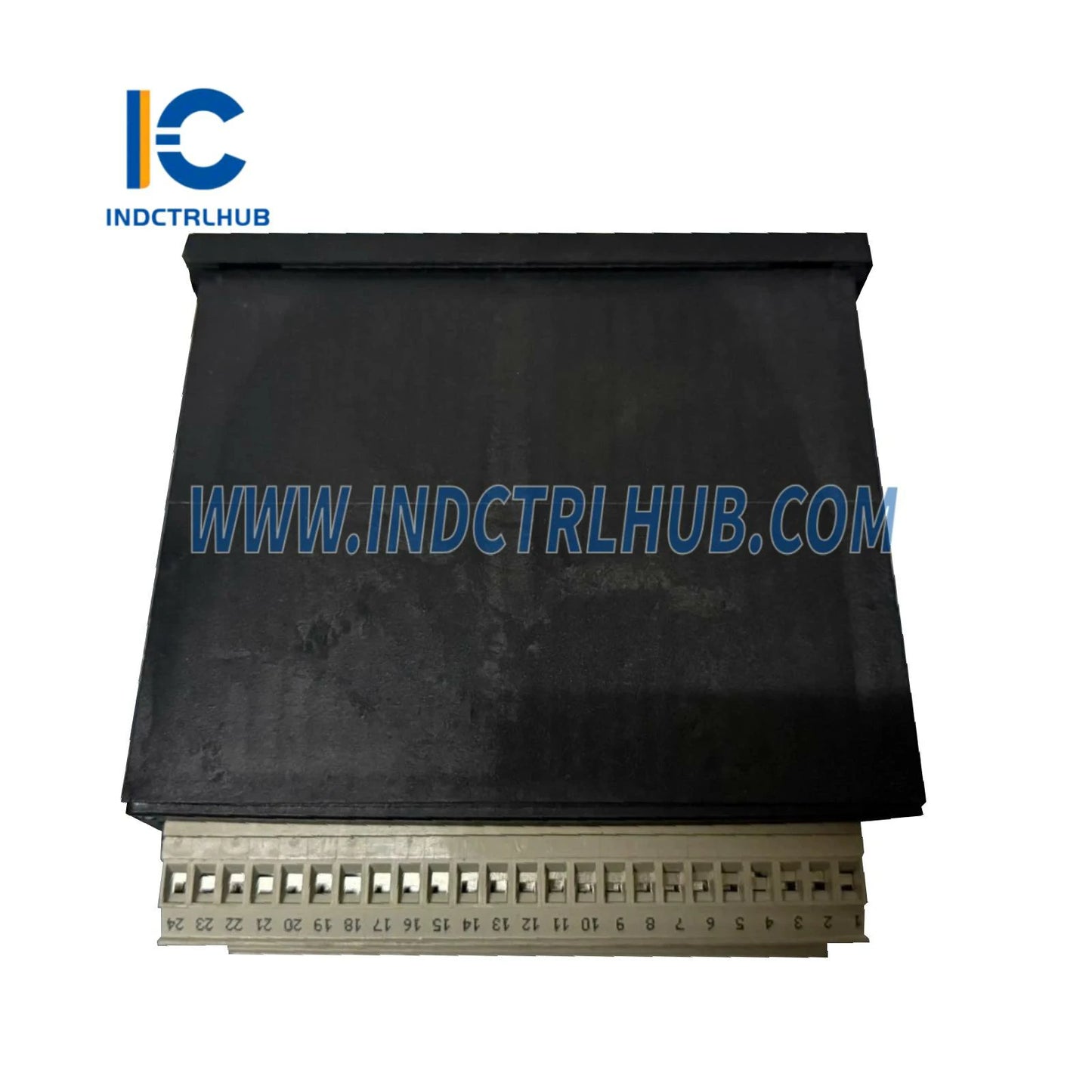

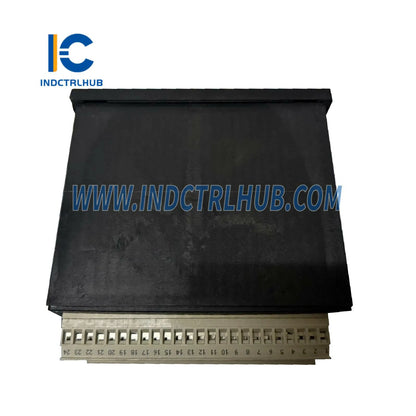

Bộ đồng bộ Woodward 8440-1706 SPM-A
Bộ đồng bộ Woodward 8440-1706 SPM-A
Manufacturer: Woodward
Product No.: 8440-1706
Condition:1000 trong kho
Product Type: SPM-A Bộ đồng bộ
Product Origin: USA
Payment: T/T, Western Union
Weight: 1200g
Shipping port: Xiamen
Warranty: 12 months
- Hỗ trợ 24/7
- Trả hàng trong vòng 30 ngày
- Vận chuyển nhanh
Woodward 8440-1706 Bộ Đồng Bộ SPM-A
Tổng Quan Sản Phẩm
- Woodward 8440-1706 là Bộ Đồng Bộ SPM-A được thiết kế để đồng bộ tự động một máy phát điện với thanh cái điện hoặc lưới điện tiện ích trong các ứng dụng công nghiệp, như nhà máy điện, hệ thống hàng hải
Thông Số Kỹ Thuật
- 8440-1706 có các thông số kỹ thuật sau dựa trên các nguồn công nghiệp và tài liệu của Woodward:
| Thông Số | Chi Tiết |
|---|---|
| Mã Số/Mã Phần | 8440-1706 |
| Nhà Sản Xuất | Woodward |
| Mô Tả | Bộ Đồng Bộ SPM-A cho Đồng Bộ Máy Phát Điện |
| Dòng Sản Phẩm | SPM-A |
| Chức Năng | Tự động đồng bộ máy phát điện với thanh cái điện hoặc lưới điện tiện ích |
| Bộ Xử Lý | Dựa trên vi xử lý (kiến trúc cụ thể không được công khai chi tiết) |
| Bộ Nhớ | Flash: 2_4 MB (cho firmware và cấu hình) RAM: 1_2 MB (cho dữ liệu thời gian chạy) |
| Màn Hình | Đèn LED chỉ báo trạng thái, đồng bộ và lỗi; tùy chọn HMI bên ngoài |
| Đầu Vào | 2 đầu vào điện áp (máy phát và thanh cái, 100_480 VAC, 50/60 Hz) 2 đầu vào tần số (máy phát và thanh cái, 40_70 Hz) 2 đầu vào rời rạc (24 VDC, cho phép hoặc điều khiển thủ công) |
| Đầu Ra | 2 đầu ra analog (0_10 V hoặc 4_20 mA, cho điều chỉnh tốc độ và điện áp) 3 đầu ra relay (tiếp điểm khô, tối đa 250 VAC/2 A, cho đóng ngắt mạch, báo động và trạng thái đồng bộ) |
| Giao Diện Truyền Thông | 1 cổng nối tiếp (RS-485, Modbus RTU, tùy chọn) |
| Thông Số Đồng Bộ | Góc pha: độ chính xác ±0.5° Điều chỉnh điện áp: độ chính xác ±1% Điều chỉnh tần số: độ chính xác ±0.1 Hz |
| Thời Gian Phản Hồi | <100 ms (cho các điều chỉnh đồng bộ) |
| Chức Năng Bảo Vệ | Mất tín hiệu điện áp/tần số, hết thời gian đồng bộ, phát hiện lỗi ngắt mạch |
| Dự Phòng | Không có dự phòng |
| Chẩn Đoán | Phát hiện lỗi, ghi nhật ký sự kiện (tối đa 50 sự kiện), đèn LED trạng thái, tùy chọn Modbus cho giám sát từ xa |
| Tương Thích | Bộ điều tốc Woodward (ví dụ: 2301D, 9905-857), bộ điều chỉnh điện áp (ví dụ: DECS-100), và bộ điều khiển máy phát (ví dụ: EasyGen, EGCP-2); thiết bị bên thứ ba qua tín hiệu analog hoặc Modbus; tích hợp với hệ thống SCADA |
| Nguồn Cấp | 12_36 VDC (24 VDC danh định) hoặc 100_240 VAC (50/60 Hz, tùy cấu hình) |
| Tiêu Thụ Điện | Khoảng 5_10 W |
| Thông Số Môi Trường | Nhiệt độ hoạt động: -40°C đến +70°C (-40°F đến +158°F) Nhiệt độ lưu trữ: -40°C đến +85°C (-40°F đến +185°F) Độ ẩm tương đối: 5% đến 95% không ngưng tụ Rung động: tuân thủ IEC 60068-2-6 Sốc: tuân thủ IEC 60068-2-27 |
| Vỏ Bọc | IP20 (cần vỏ bảo vệ cho môi trường khắc nghiệt) |
| Kích Thước | Khoảng 190 mm (Cao) x 140 mm (Rộng) x 60 mm (Sâu) |
| Trọng Lượng | Khoảng 0.8_1.2 kg |
| Lắp Đặt | Lắp trên bảng điều khiển hoặc ray DIN |
| Chứng Nhận | CE, UL, CSA, chứng nhận hàng hải (ví dụ: DNV, ABS, tùy cấu hình) |
_
