Product Description

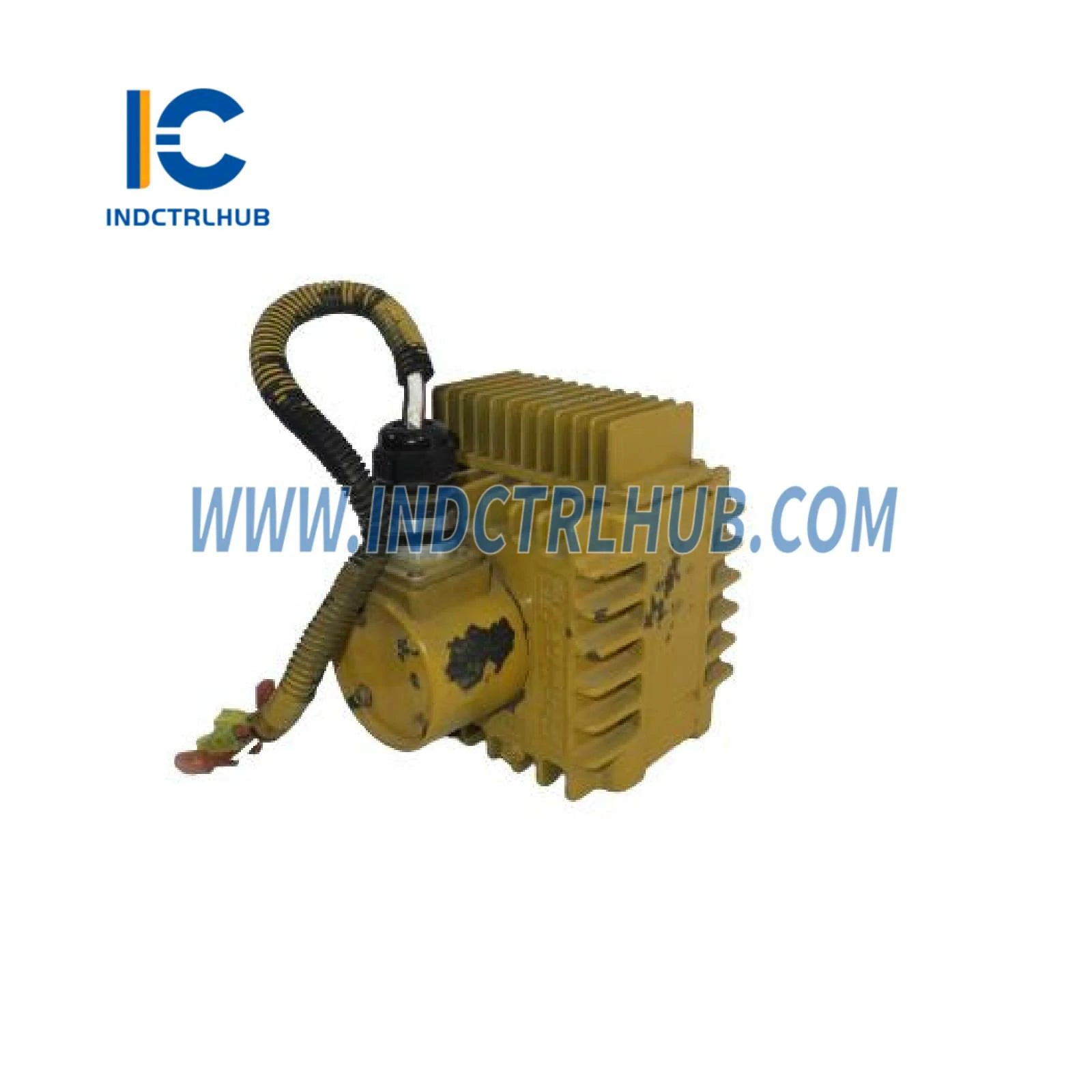

Bộ truyền động Woodward 8405-052
Tổng quan sản phẩm
- Bộ truyền động Woodward 8405-052 là bộ truyền động thủy lực được thiết kế để điều khiển chính xác các van nhiên liệu hoặc hơi nước trong các ứng dụng công nghiệp, như tua bin khí, tua bin hơi và động cơ diesel lớn, được sử dụng trong phát điện, dầu khí
Thông số kỹ thuật
- 8405-052 có các thông số kỹ thuật sau dựa trên các nguồn công nghiệp và tài liệu bộ truyền động Woodward:
| Thông số | Chi tiết |
|---|---|
| Mẫu/Số bộ phận | 8405-052 |
| Nhà sản xuất | Woodward |
| Mô tả | Bộ truyền động thủy lực cho điều khiển van nhiên liệu/hơi nước |
| Dòng sản phẩm | Bộ truyền động thủy lực |
| Chức năng | Cung cấp vị trí chính xác cho các van nhiên liệu hoặc hơi nước trong tua bin/động cơ |
| Loại bộ truyền động | Thủy lực, tuyến tính (tùy cấu hình) |
| Đầu vào điều khiển | Tương tự (4–20 mA, 0–200 mA, hoặc ±10 V) |
| Phản hồi | Tích hợp LVDT (Biến áp vi sai tuyến tính) cho phản hồi vị trí |
| Chiều dài hành trình | Khoảng 25–75 mm (1–3 inch, tùy cấu hình) |
| Lực đầu ra | Lên đến 5.000–15.000 N (1.125–3.375 lbf, tùy cấu hình) |
| Thời gian phản hồi | <50 ms (hành trình đầy đủ, tùy hệ thống thủy lực) |
| Áp suất thủy lực | Lên đến 1.500–2.000 psi (103–138 bar, tùy cấu hình) |
| Dầu thủy lực | Dầu thủy lực tiêu chuẩn (MIL-H-5606 hoặc tương đương) |
| Độ chính xác vị trí | ±0,1% hành trình đầy đủ |
| Giao diện truyền thông | Không có (điều khiển tương tự; phản hồi qua LVDT đến bộ điều khiển bên ngoài) |
| Chức năng bảo vệ | Bảo vệ quá áp, phát hiện lỗi phản hồi vị trí (qua bộ điều khiển bên ngoài) |
| Dự phòng | Không dự phòng (có thể có hệ thống dự phòng với bộ truyền động kép) |
| Chẩn đoán | Giám sát phản hồi vị trí, phát hiện lỗi (qua hệ thống điều khiển bên ngoài) |
| Tương thích | Hệ thống điều khiển Woodward (ví dụ: 505, MicroNet, 2301D, 9905-970), bộ điều khiển kỹ thuật số (ví dụ: 8200-314); bộ điều khiển bên thứ ba qua tín hiệu tương tự; tích hợp với van nhiên liệu/hơi nước cho tua bin và động cơ |
| Nguồn điện | Thủy lực (cần bơm ngoài); điều khiển điện tử: 18–32 VDC (24 VDC danh định, cho LVDT và xử lý tín hiệu) |
| Tiêu thụ điện năng | Khoảng 5–10 W (chỉ thành phần điện tử) |
| Thông số môi trường | Nhiệt độ hoạt động: -40°C đến +85°C (-40°F đến +185°F) Nhiệt độ lưu trữ: -40°C đến +100°C (-40°F đến +212°F) Độ ẩm tương đối: 5% đến 95% không ngưng tụ Rung động: Tuân thủ MIL-STD-810 Sốc: Tuân thủ MIL-STD-810 |
| Vỏ bảo vệ | IP65 (được niêm phong cho môi trường khắc nghiệt) |
| Kích thước | Khoảng 250 mm (D) x 120 mm (R) x 120 mm (C, tùy cấu hình) |
| Trọng lượng | Khoảng 4–8 kg (9–18 lbs, tùy cấu hình) |
| Lắp đặt | Lắp bích hoặc clevis (theo yêu cầu van) |
| Chứng nhận | CE, UL, CSA, chứng nhận hàng hải (ví dụ: DNV, ABS, tùy cấu hình); ATEX/IECEx Zone 1/2 (tùy chọn) |
