Product Description
Tổng quan sản phẩm
| Loại | Chi tiết |
|---|---|
| Nhà sản xuất | Woodward |

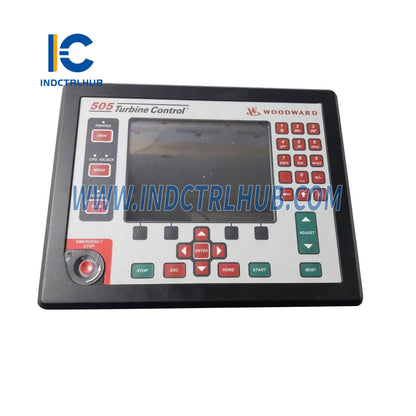

| Số hiệu mẫu/bộ phận | 8200-1301 |
| Sự miêu tả | Bộ điều khiển kỹ thuật số 505D được thiết kế để điều khiển tua-bin hơi nước với bảng điều khiển HMI đồ họa tích hợp |
| Các tính năng chính | Có thể lập trình tại chỗ, hỗ trợ bộ truyền động phạm vi đơn hoặc phạm vi chia, giao tiếp Ethernet và CAN, phù hợp cho tích hợp DCS |
Thông số kỹ thuật
| Đặc điểm kỹ thuật | Chi tiết |
|---|---|
| Người mẫu | 8200-1301 |
| Dòng sản phẩm | 505D Bộ điều khiển kỹ thuật số |
| Đầu vào nguồn điện | 88-264 VAC hoặc 90-150 VDC (tuân thủ AC/DC) |
| Chế độ hoạt động | Cấu hình, Chạy, Dịch vụ |
| Giao tiếp | Ethernet (cho DCS nhà máy và công cụ dịch vụ), CANopen (cho bộ truyền động và mạng) |
| Nhiệt độ hoạt động | -20°C đến 60°C (-4°F đến 140°F) |
| Cân nặng | Khoảng 2,5 kg (5,5 lbs) |
Tùy chọn Kết nối Ngoài
| Loại kết nối | Chi tiết |
|---|---|
| Kết nối được hỗ trợ | Ethernet cho hệ thống DCS nhà máy và bảng điều khiển RemoteView, CANopen cho bộ truyền động Woodward VariStroke và mạng DSLC-II |
Tính năng chức năng
| Tính năng | Chi tiết |
|---|---|
| Kiểm soát Tua bin | Điều khiển tuabin hơi nước cho các ứng dụng truyền động cơ học hoặc máy phát điện |
| Chẩn đoán | Bản ghi dữ liệu tốc độ cao cho hoạt động tuabin, căng thẳng và thông tin ngắt |
| Giám sát từ xa | Phần mềm RemoteView cho phép điều khiển ảo từ các trạm làm việc hoặc thiết bị di động |
| Nâng cấp Tương thích | Thay thế trực tiếp cho bộ điều tốc 505 cũ (9907-162, 9907-163) với bộ kit nâng cấp 5404-1801 |
Mô hình và Cấu hình
| Loại | Chi tiết |
|---|---|
| Mô hình cơ sở | 8200-1301 (Bộ điều tốc kỹ thuật số 505D, nguồn AC/DC, tuân thủ tiêu chuẩn) |
| Cấu hình | Có thể lập trình tại chỗ thông qua phần mềm điều khiển bằng menu; có thể cấu hình như thiết bị độc lập hoặc là một phần của hệ thống DCS |
