Product Description

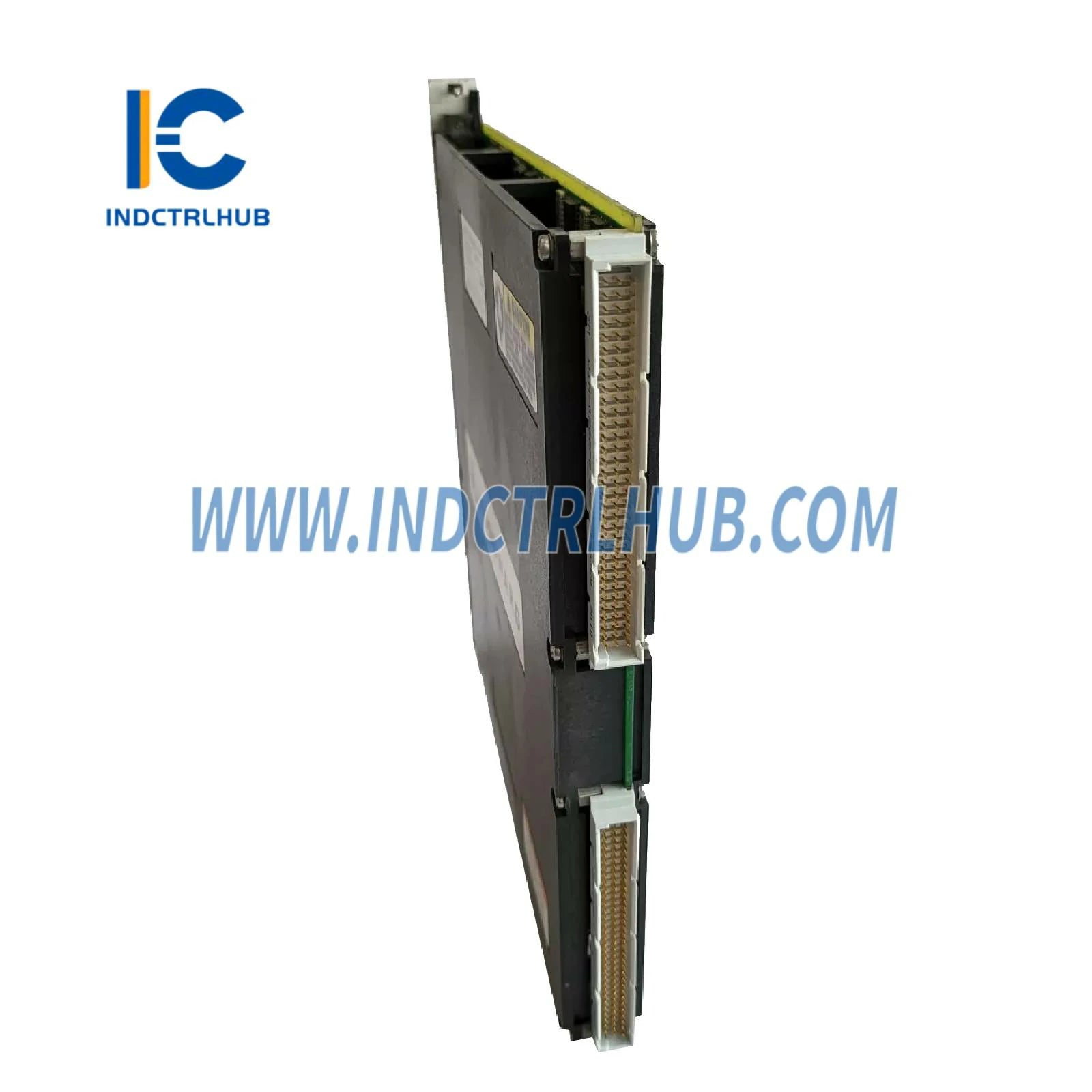

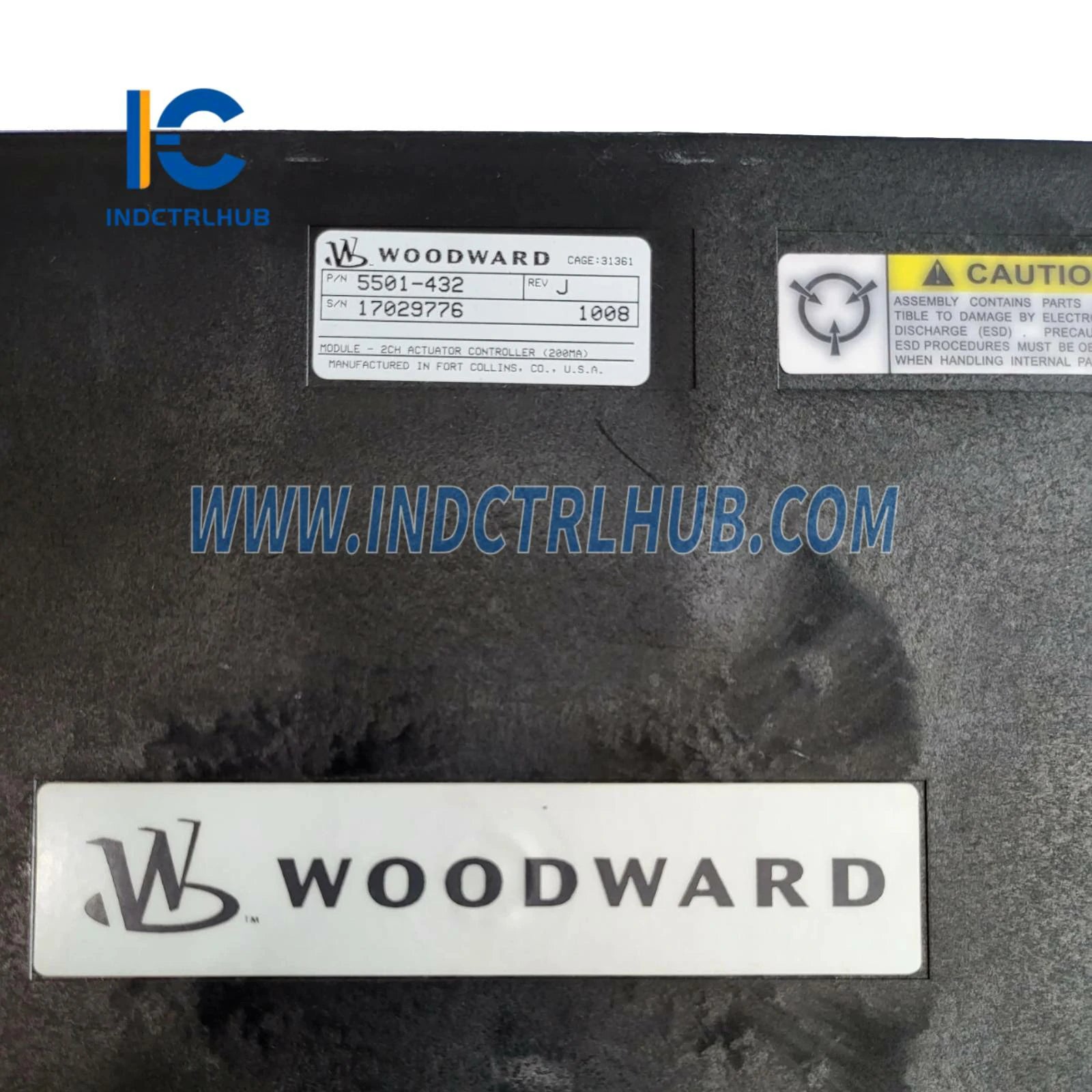

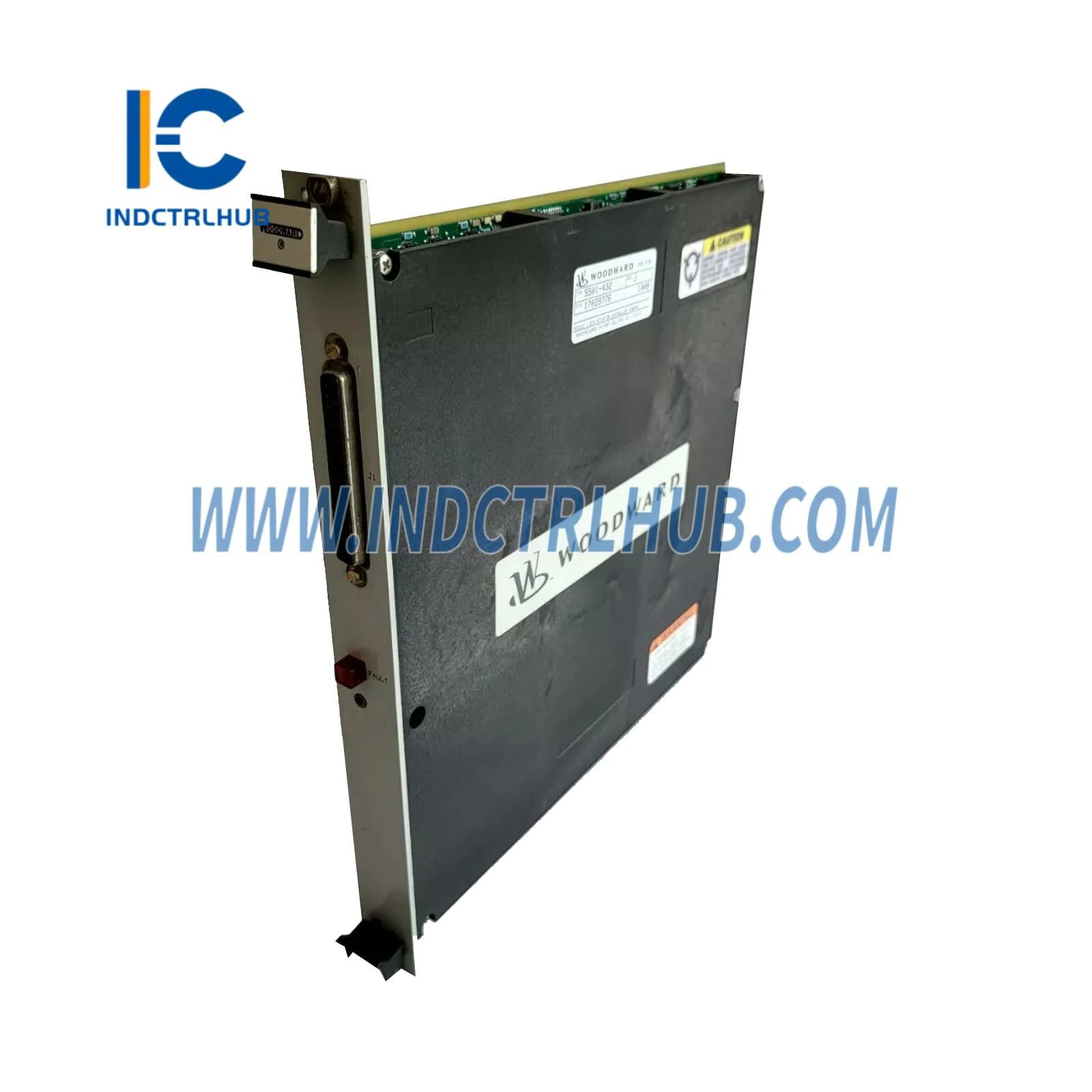

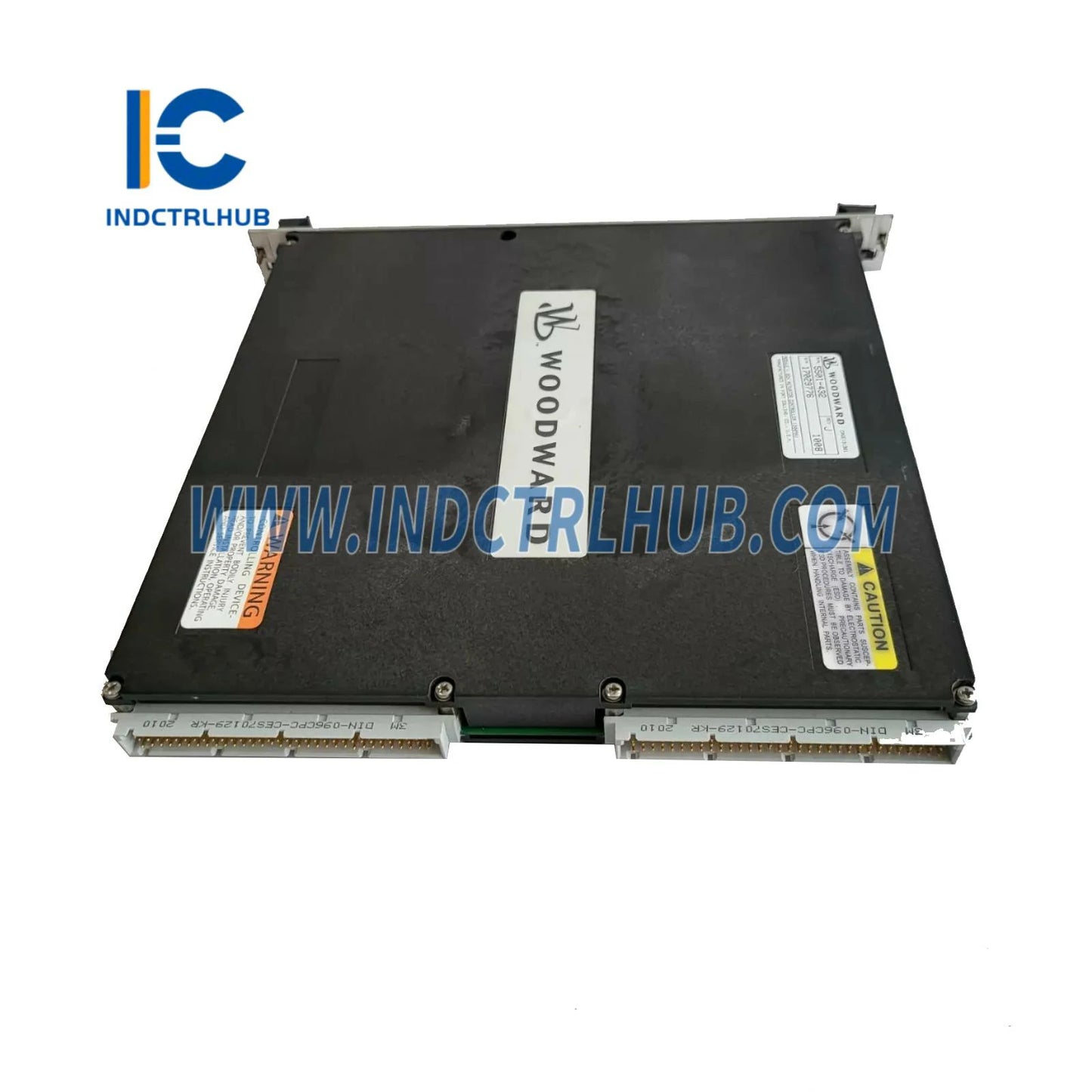

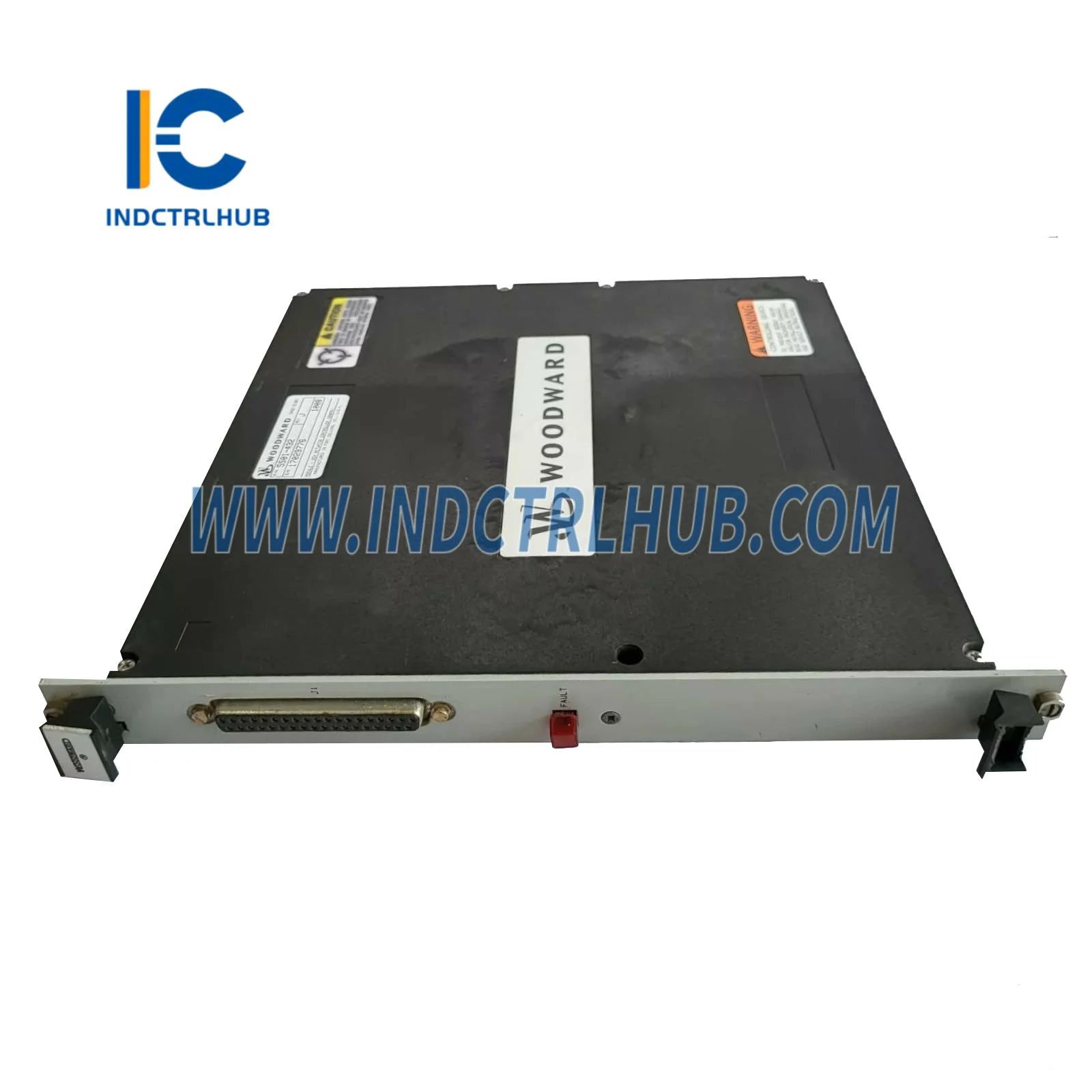

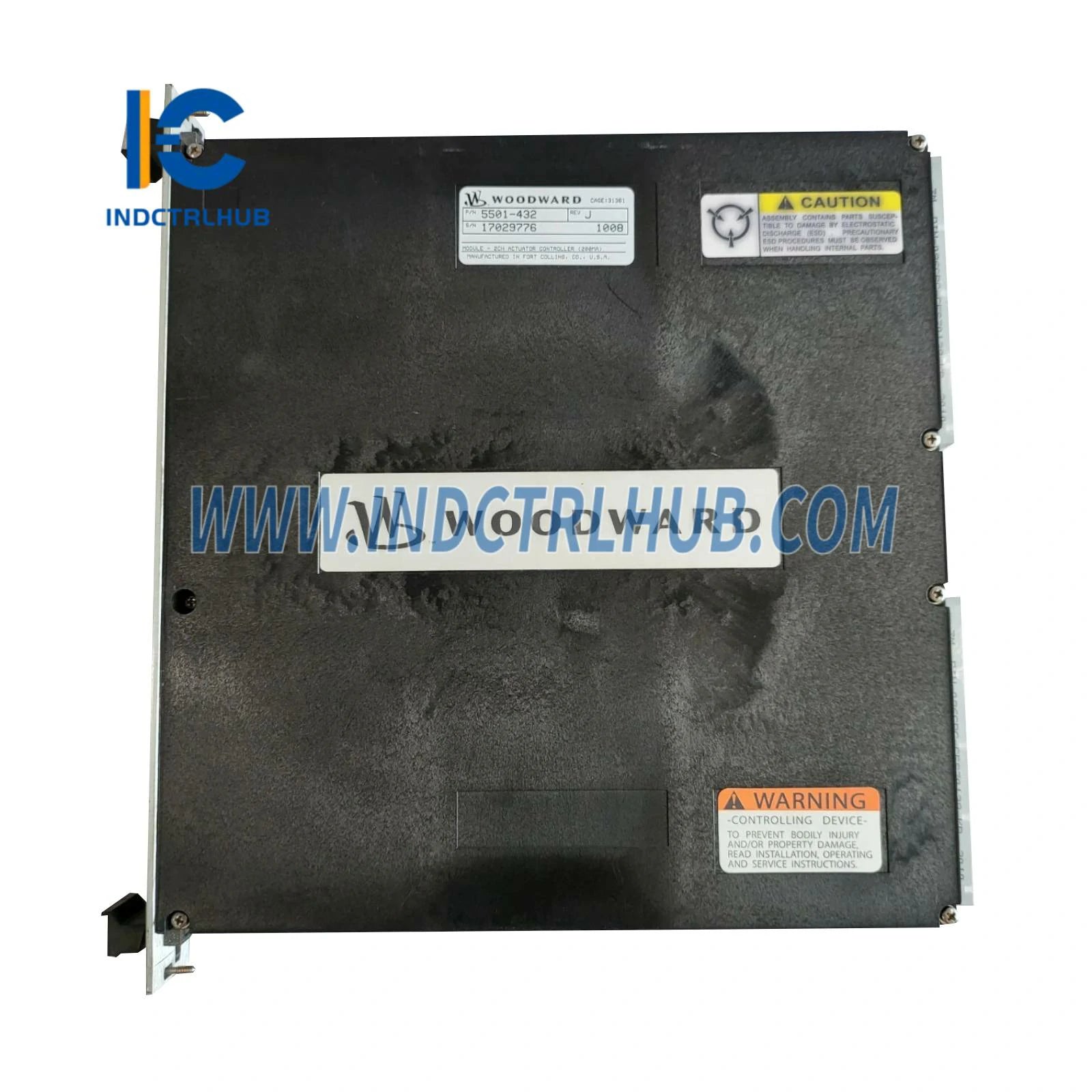

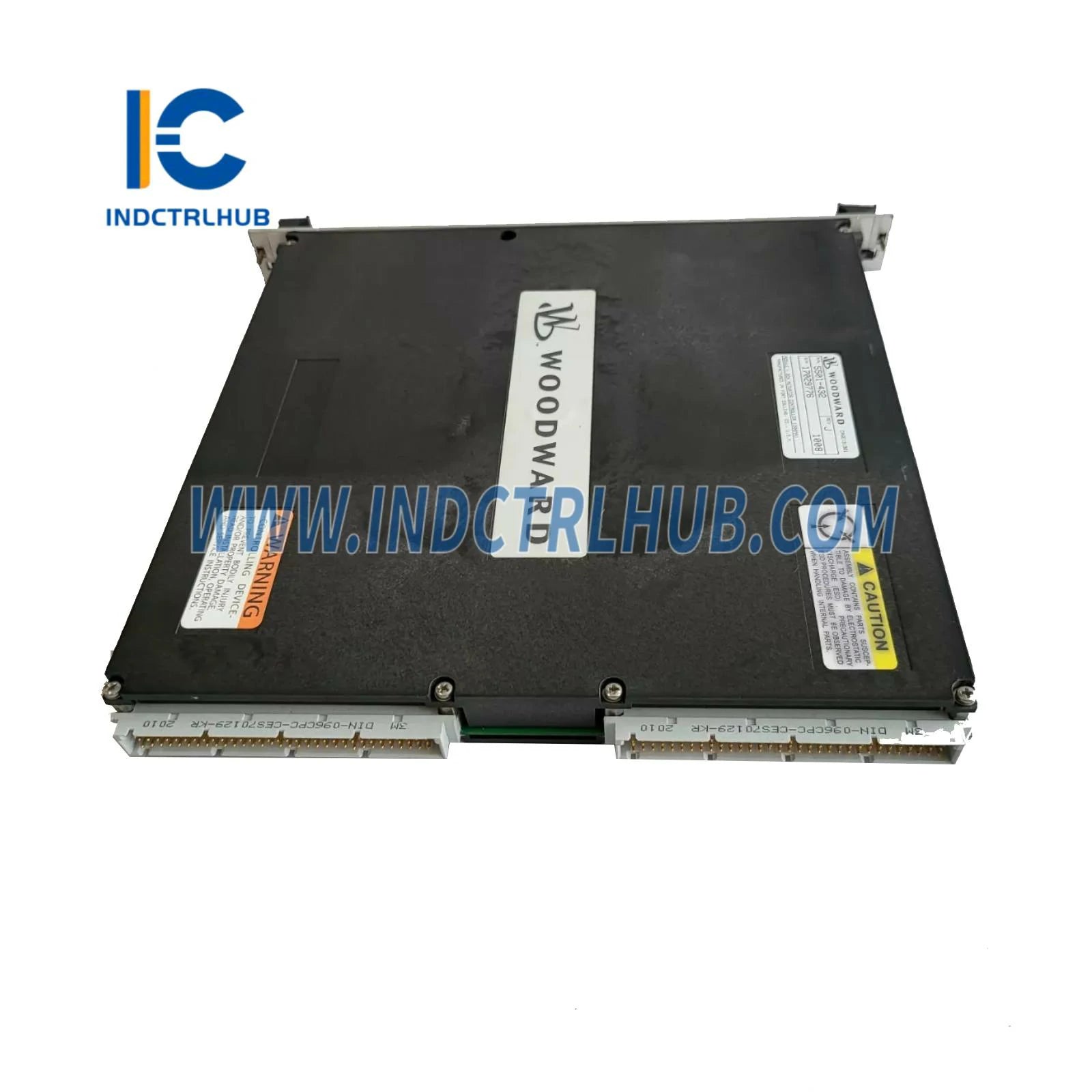

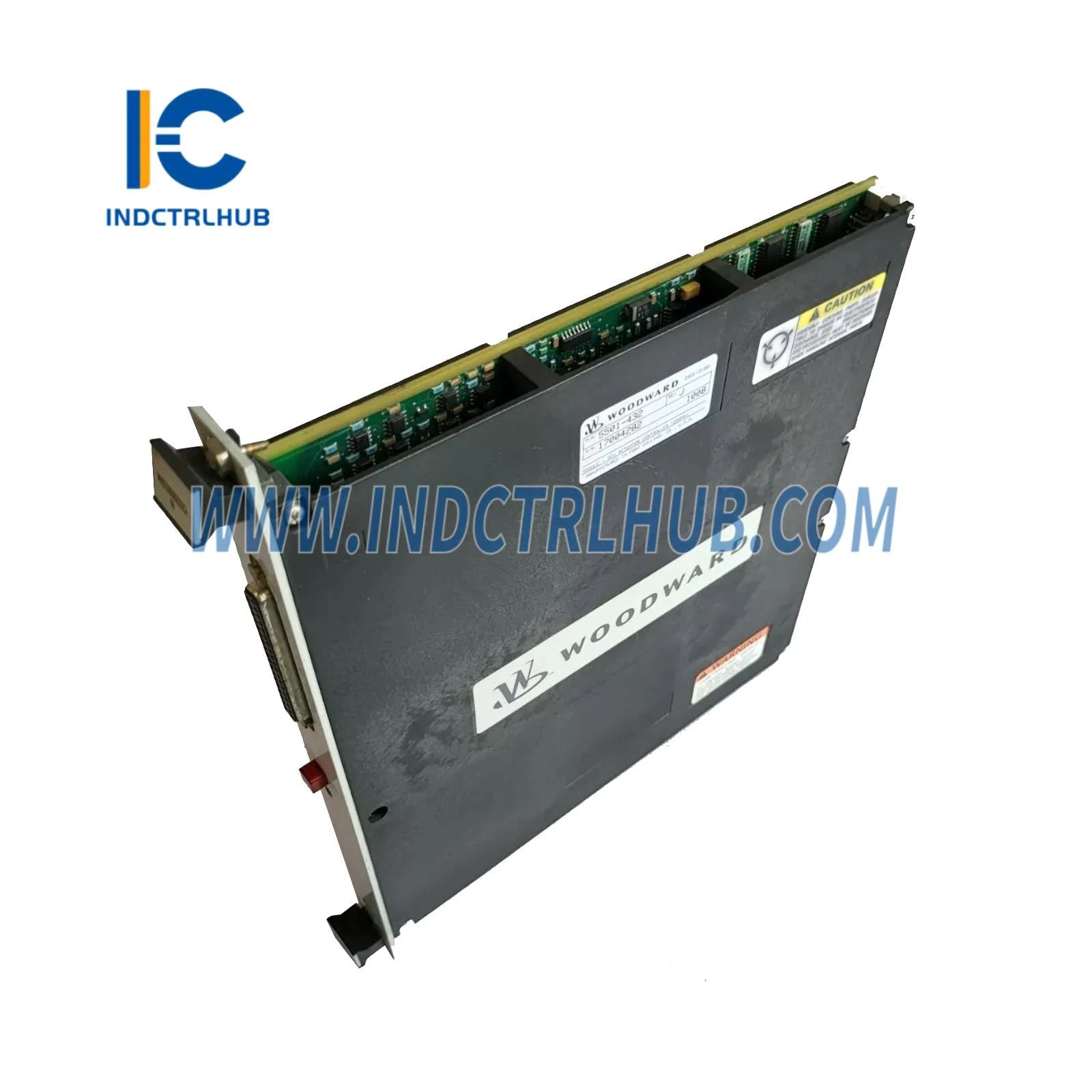

Mô-đun Nguồn Cấp Đơn MicroNet Woodward 5501-432
Tổng quan sản phẩm
- Woodward 5501-432 là Mô-đun Nguồn MicroNet Simplex được thiết kế để cung cấp nguồn tin cậy cho hệ thống điều khiển MicroNet của Woodward, được sử dụng để điều khiển tua-bin khí công nghiệp, tua-bin hơi nước và máy nén trong các ứng dụng như phát điện, dầu khí và hệ thống hàng hải. Mô-đun này cung cấp nguồn DC ổn định cho khung MicroNet, hỗ trợ các thành phần quan trọng như mô-đun CPU (ví dụ, 5501-381) và mô-đun I/O. 5501-432 là nguồn đơn giản (không dự phòng), phù hợp cho các ứng dụng cần độ tin cậy cao nhưng không yêu cầu dự phòng. Nó có các chức năng chẩn đoán mạnh mẽ và khả năng chịu lỗi để đảm bảo hoạt động ổn định trong môi trường khắc nghiệt. So với các nguồn MicroNet TMR hoặc bộ điều khiển genset của Woodward (ví dụ, EasyGen-3200-5, 8440-2050E), 5501-432 là mô-đun nguồn chuyên dụng, không phải thiết bị điều khiển hay bảo vệ. Nó khác với các rơle bảo vệ của Woodward (ví dụ, XD1G11), bộ điều khiển vị trí servo (ví dụ, 8200-226), mô-đun truyền thông (ví dụ, SST-ESR2-CLX-RLL), hệ thống kích thích (ví dụ, DECS-100-B15), bộ điều tốc điện tử (ví dụ, DYN1-10784-003-0-12) và bộ truyền động (ví dụ, 8408-921).
Thông số kỹ thuật
- 5501-432 có các thông số kỹ thuật sau dựa trên nguồn công nghiệp và tài liệu Woodward:
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Mẫu/Số bộ phận | 5501-432 |
| Nhà sản xuất | Woodward |
| Mô tả | Mô-đun Nguồn Cấp Đơn giản MicroNet |
| Dòng | MicroNet |
| Chức năng | Cung cấp nguồn DC ổn định cho các thành phần hệ thống điều khiển MicroNet |
| Bộ xử lý | Không có (mô-đun nguồn, không có logic điều khiển) |
| Bộ nhớ | Không có (không cần lưu trữ dữ liệu) |
| Hiển thị | Đèn LED chỉ báo trạng thái nguồn, lỗi và tình trạng đầu ra |
| Các đầu vào | Đầu vào nguồn: 18–32 VDC hoặc 100–240 VAC (50/60 Hz, tùy cấu hình) |
| Đầu ra | Đầu ra nguồn: 24 VDC (định mức, lên đến 20 A) 5 VDC (cho logic backplane, lên đến 5 A) |
| Giao diện truyền thông | Không có (trạng thái được giám sát qua backplane MicroNet bởi mô-đun CPU) |
| Chức năng bảo vệ | Bảo vệ quá áp, bảo vệ quá dòng, bảo vệ ngắn mạch, tắt nhiệt |
| Dự phòng | Không dự phòng (thiết kế đơn giản; nguồn dự phòng cần mô-đun bổ sung) |
| Chẩn đoán | Phát hiện lỗi (quá áp, quá dòng, nhiệt), đèn LED trạng thái, báo lỗi qua CPU MicroNet |
| Tương thích | Khung và mô-đun Woodward MicroNet (ví dụ, CPU 5501-381, mô-đun I/O); hỗ trợ hệ thống MicroNet Simplex |
| Nguồn điện | Đầu vào: 18–32 VDC hoặc 100–240 VAC (50/60 Hz, đầu vào đa năng) |
| Tiêu thụ điện năng | Khoảng 500 W (tối đa, tùy thuộc vào tải) |
| Thông số kỹ thuật môi trường | Nhiệt độ hoạt động: -40°C đến +70°C (-40°F đến +158°F) Nhiệt độ lưu trữ: -40°C đến +85°C (-40°F đến +185°F) Độ ẩm tương đối: 5% đến 95% không ngưng tụ Chống rung: Tuân thủ IEC 60068-2-6 Chống sốc: Tuân thủ IEC 60068-2-27 |
| Tài liệu đính kèm | IP20 (được lắp trong khung MicroNet) |
| Kích thước | Khoảng 305 mm (C) x 50 mm (R) x 200 mm (S) |
| Trọng lượng | Khoảng 1,5–2 kg |
| Lắp đặt | Cắm vào khung MicroNet (theo khe cụ thể) |
| Chứng nhận | Chứng nhận CE, UL, CSA, hàng hải (ví dụ: DNV, ABS, Lloyd’s Register, tùy thuộc cấu hình); ATEX/IECEx Vùng 2 (tùy chọn) |
