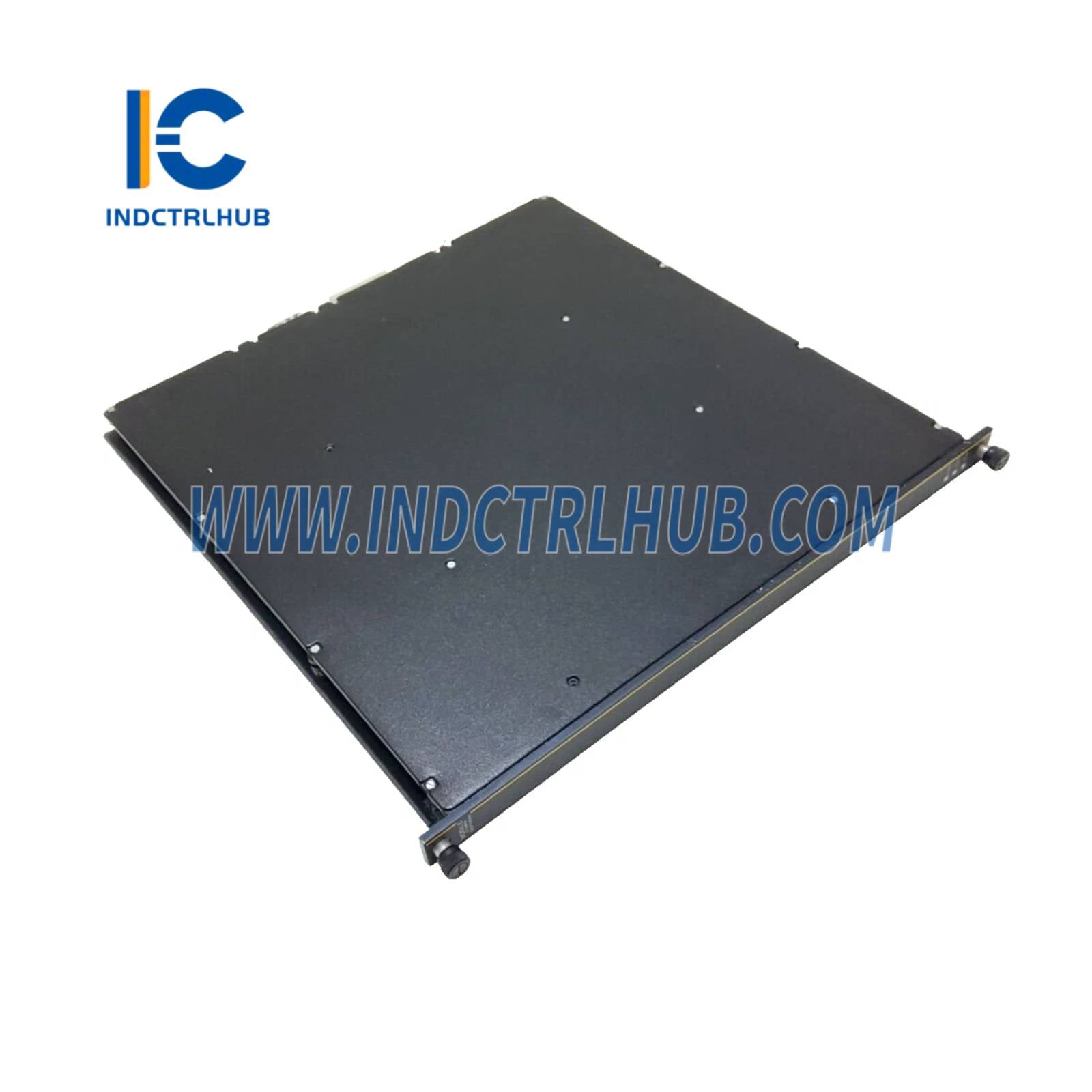

Mô-đun Đầu vào Analog Triconex 3700E
- Nhà sản xuất: Triconex (Schneider Electric)
- Dòng sản phẩm: Tricon
- Mã mô hình/Bộ phận: 3700E
- Mô tả: Mô-đun Đầu vào Analog 0–5 VDC cho hệ thống Tricon
Tổng quan
Triconex 3700E là một Mô-đun Đầu vào Analog được thiết kế để sử dụng trong các hệ thống thiết bị an toàn Triconex Tricon (SIS), thuộc danh mục sản phẩm của Schneider Electric.
Thông số kỹ thuật
| Thông số | Chi tiết |
|---|---|
| Mô hình | 3700E |
| Dòng sản phẩm | Tricon |
| Loại | Mô-đun Đầu vào Analog |
| Chức năng | Xử lý tín hiệu đầu vào analog từ các thiết bị hiện trường |
| Kênh đầu vào | 32, vi sai, ghép nối DC |
| Loại tín hiệu đầu vào | 0–5 VDC |
| Độ phân giải | 12-bit |
| Độ chính xác | ±0,25% toàn thang đo |
| Trở kháng đầu vào | >1 MΩ |
| Cách ly | 1.500 VDC (giữa các kênh và giữa kênh với bo mạch sau) |
| Điện áp chế độ chung | ±10 V tối đa |

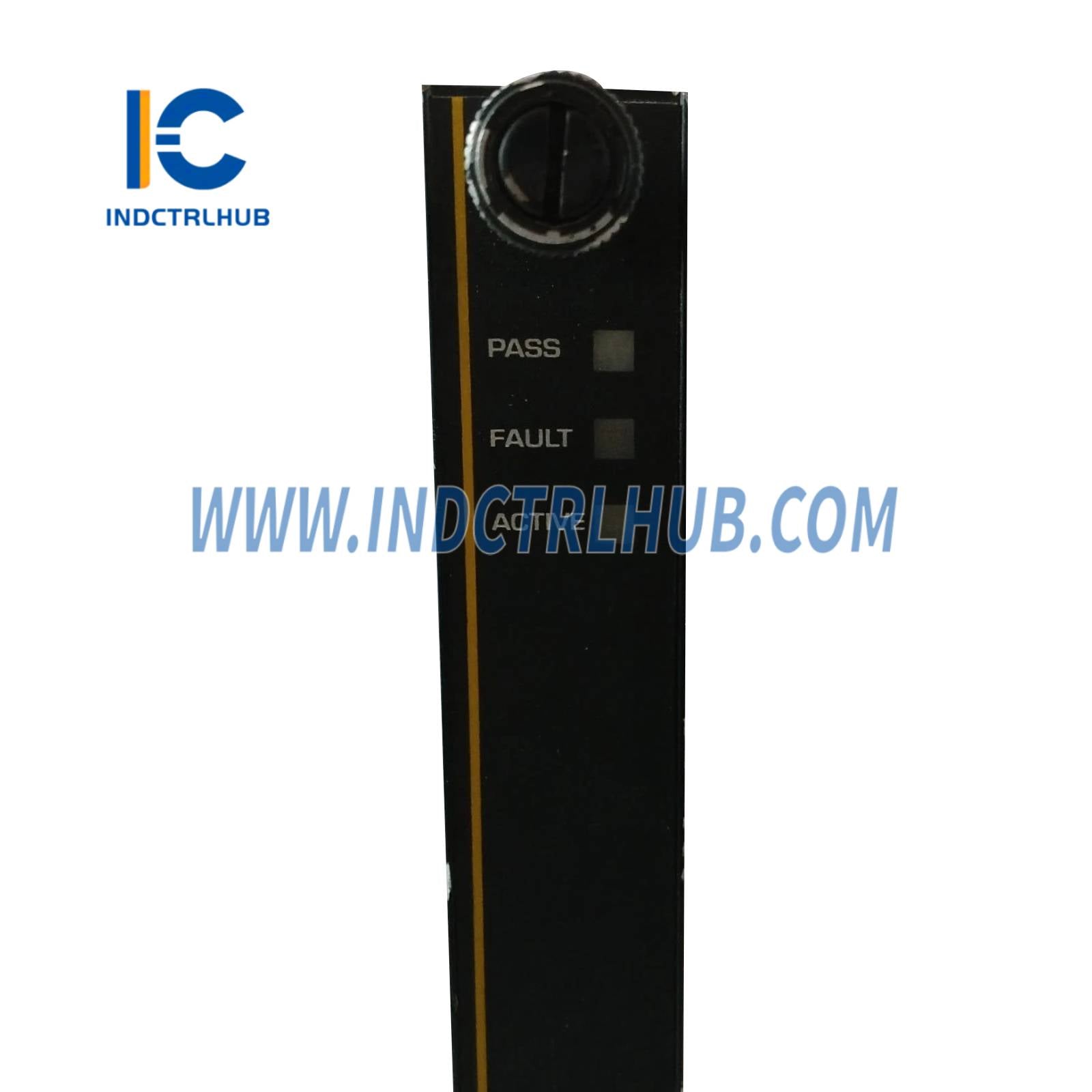

| Chỉ báo chẩn đoán | Trạng thái mô-đun (PASS, FAULT, ACTIVE) |
| Đầu nối | Cần bảng kết thúc bên ngoài (ví dụ, 3000580-110) với các khối đầu cuối |
| Mô-đun tương thích | Bảng kết thúc Triconex (ví dụ, 3000580-110) |
| Tương thích | Hệ thống Tricon, tích hợp với Bộ xử lý chính Triconex (ví dụ, 3008) và phần mềm TriStation 1131 |
| Lắp đặt | Cắm vào khung Tricon |
| Nguồn điện | Cung cấp bởi bo mạch sau khung Tricon (thường là 24 VDC) |
| Tiêu thụ điện năng | Khoảng 5–7 W |
| Nhiệt độ hoạt động | -40°C đến +70°C (-40°F đến +158°F) |
| Nhiệt độ lưu trữ | -40°C đến +85°C (-40°F đến +185°F) |
| Độ ẩm tương đối | 5% đến 95% (không ngưng tụ) |
| Bảo vệ môi trường | Thiết kế cho môi trường công nghiệp khắc nghiệt; chống nhiễu EMI/RFI |
| Kích thước | Khoảng 49 x 45,3 x 6,8 cm (19,3 x 17,8 x 2,7 in) |
| Trọng lượng | Khoảng 2,6 kg (5,7 lbs) |
| Chứng nhận | Được TÜV chứng nhận SIL 3 (IEC 61508), CE, UL, CSA, chứng nhận hàng hải, chứng nhận hạt nhân 1E |
| Sổ tay | Hướng dẫn Lập kế hoạch và Lắp đặt Tricon |
