Product Description

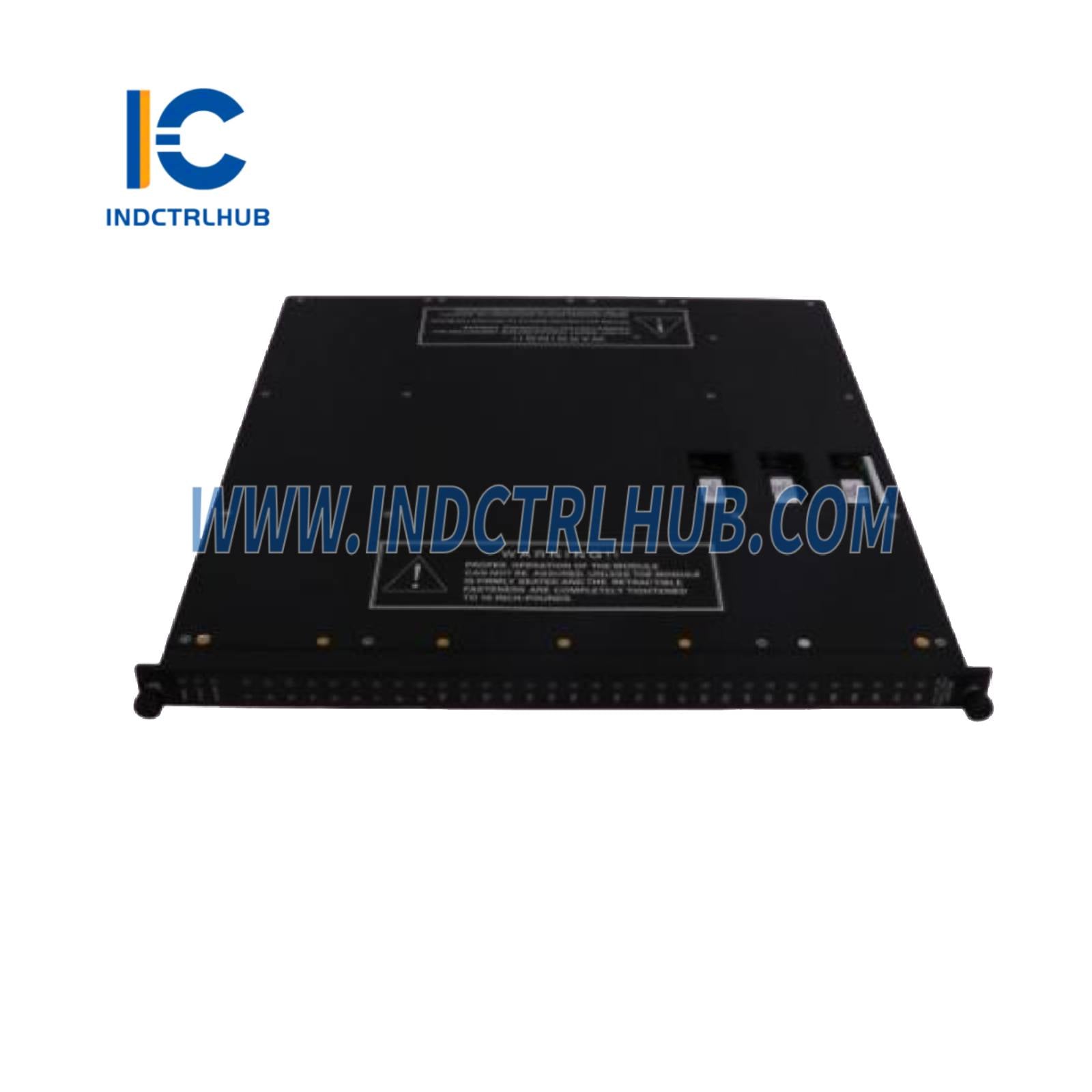

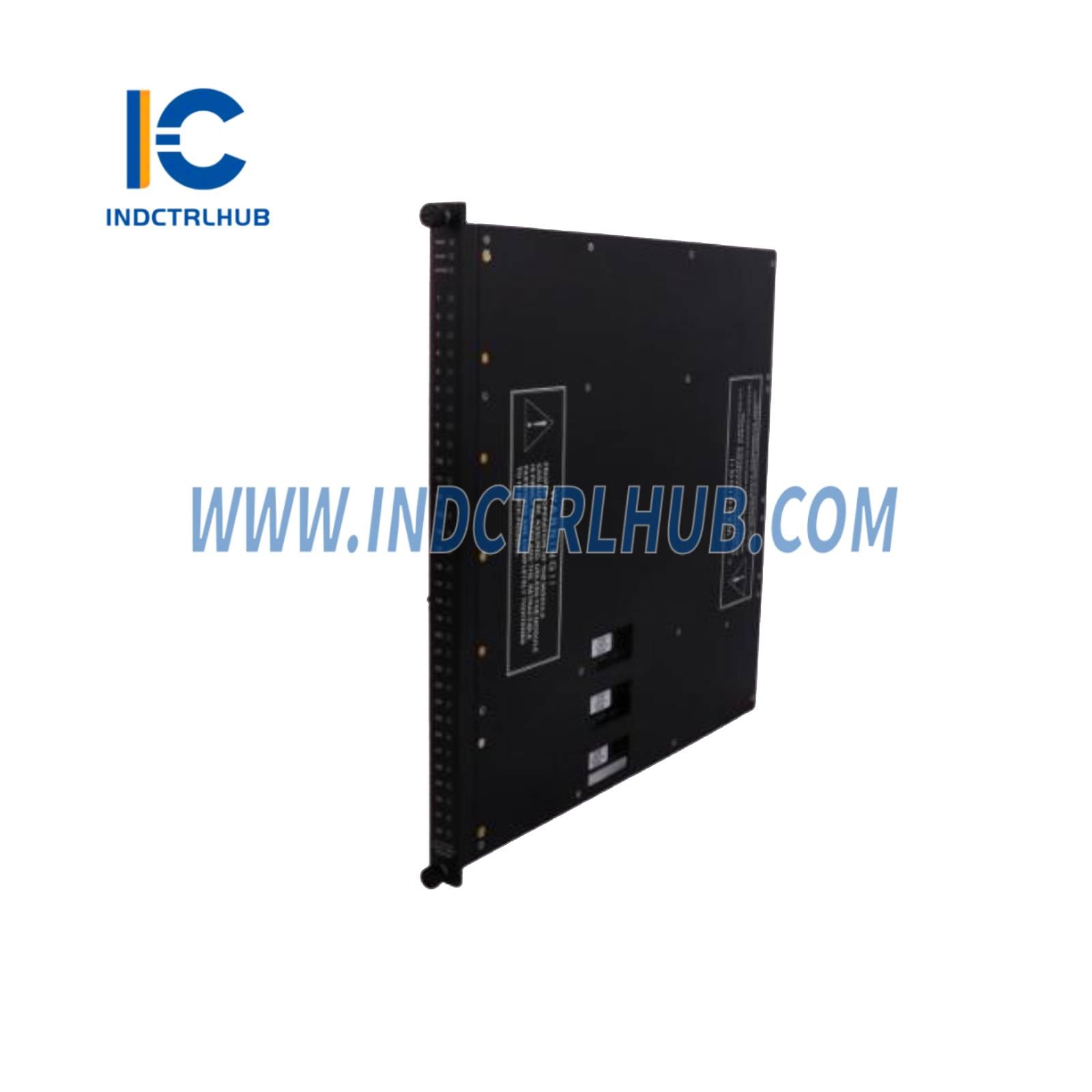

Mô-đun đầu vào kỹ thuật số Triconex 3503N
- Nhà sản xuất: Triconex (Schneider Electric)
- Dòng sản phẩm: Tricon
- Mẫu/Số bộ phận: 3503N
- Description: 24 VAC/VDC TMR Digital Input Module for Tricon systems
Tổng quan
Triconex 3503N là Mô-đun Đầu vào Kỹ thuật số được thiết kế để sử dụng trong hệ thống thiết bị an toàn Triconex (SIS) của Triconex, thuộc danh mục sản phẩm của Schneider Electric. Nó xử lý tín hiệu đầu vào kỹ thuật số từ các thiết bị hiện trường, chẳng hạn như công tắc, rơ le
Thông Số Kỹ Thuật
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Mẫu | 3503N |
| Dòng sản phẩm | Tricon |
| Loại | Mô-đun Đầu vào Kỹ thuật số TMR |
| Chức năng | Xử lý tín hiệu đầu vào kỹ thuật số từ các thiết bị hiện trường |
| Kênh Đầu vào | 32, không chung, cách ly riêng biệt |
| Điện áp đầu vào danh định | 24 VAC/VDC |
| Dải điện áp đầu vào | 20–42.5 VAC/VDC |
| Dải tần số | DC hoặc 47–63 Hz |
| Điện áp tối đa | 42,5 VAC/VDC |
| Mức chuyển mạch | Tắt sang Bật: >16 VAC/VDC Bật sang Tắt: <6 VAC/VDC |
| Dòng điện bật danh định | 4–6 mA |
| Độ trễ điển hình | 4 VAC/VDC |
| Độ trễ đầu vào | Tắt sang Bật: <10 ms Bật sang Tắt: <15 ms |
| Cách ly điểm | 1.500 VDC / 2.500 VDC (kênh với kênh và kênh với backplane) |
| Trở kháng đầu vào danh định | >4 kΩ |
| Tải công suất trường danh định | 0,2 W cho mỗi điểm ở điện áp trường tối đa |
| Chỉ báo chẩn đoán | 1 cho mỗi điểm (Trạng thái đầu vào), Trạng thái mô-đun (PASS, FAULT, ACTIVE) |
| Đầu nối | Yêu cầu bảng kết thúc bên ngoài (ví dụ, 3000580-110) với các khối đầu cuối |
| Các Mô-đun Tương thích | Bảng kết thúc Triconex (ví dụ, 3000580-110) |
| Tương thích | Hệ thống Tricon, tích hợp với Bộ xử lý chính Triconex (ví dụ, 3008) và phần mềm TriStation 1131 |
| Lắp đặt | Cắm vào khung Tricon |
| Nguồn Điện | Cung cấp bởi bo mạch sau khung Tricon (thường là 24 VDC) |
| Tiêu thụ điện năng | Khoảng 5–7 W |
| Nhiệt độ hoạt động | -40°C đến +70°C (-40°F đến +158°F) |
| Nhiệt độ lưu trữ | -40°C đến +85°C (-40°F đến +185°F) |
| Độ ẩm tương đối | 5% đến 95% (không ngưng tụ) |
| Bảo vệ môi trường | Thiết kế cho môi trường công nghiệp khắc nghiệt; chống nhiễu EMI/RFI |
| Kích thước | Khoảng 49 x 45,3 x 6,8 cm (19,3 x 17,8 x 2,7 in) |
| Trọng lượng | Khoảng 2,6 kg (5,7 lbs) |
| Chứng nhận | Được TÜV chứng nhận cho SIL 3 (IEC 61508), CE, UL, CSA, chứng nhận hàng hải, chứng nhận hạt nhân 1E |
| Sổ tay | Hướng dẫn Lập kế hoạch và Lắp đặt Tricon |
