Product Description

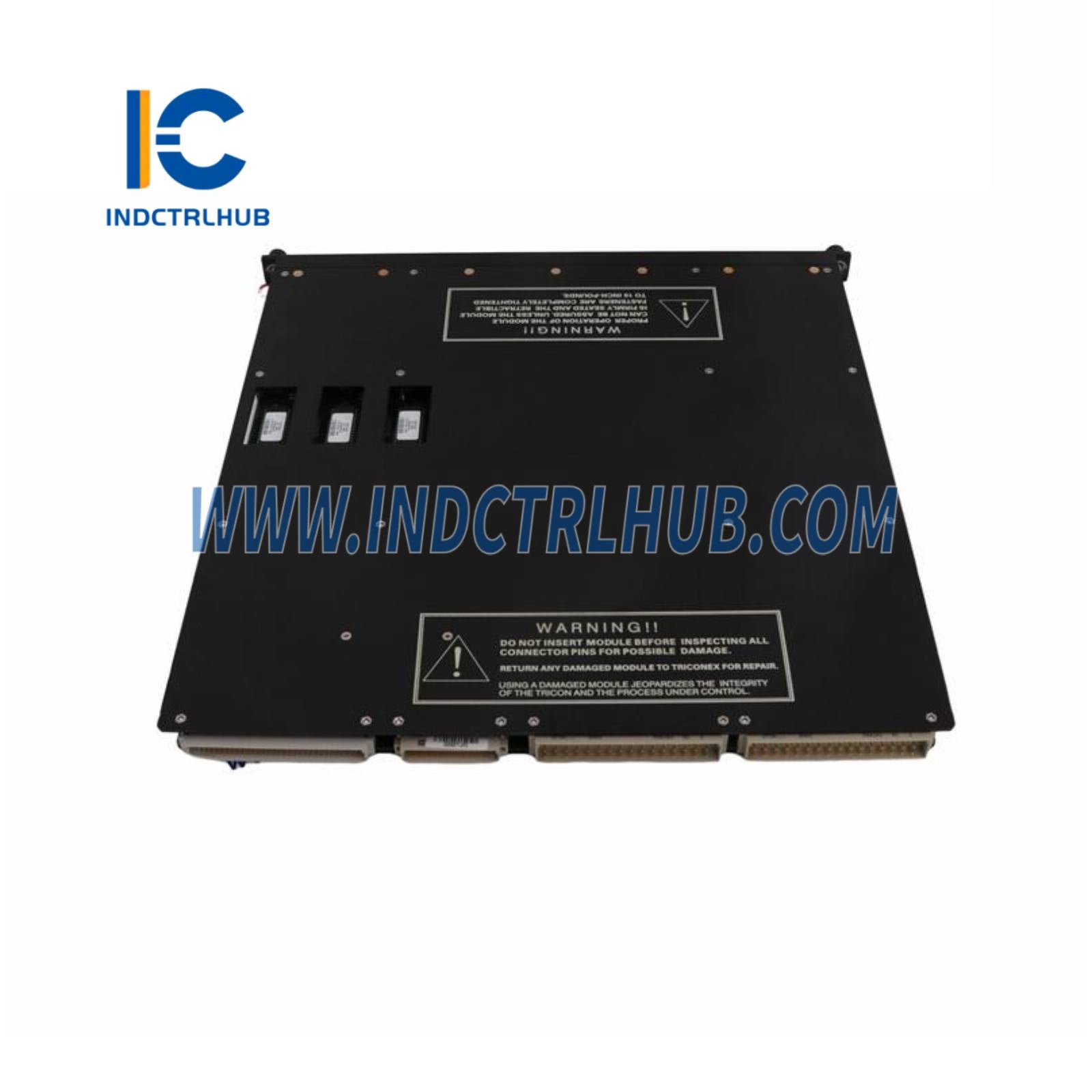

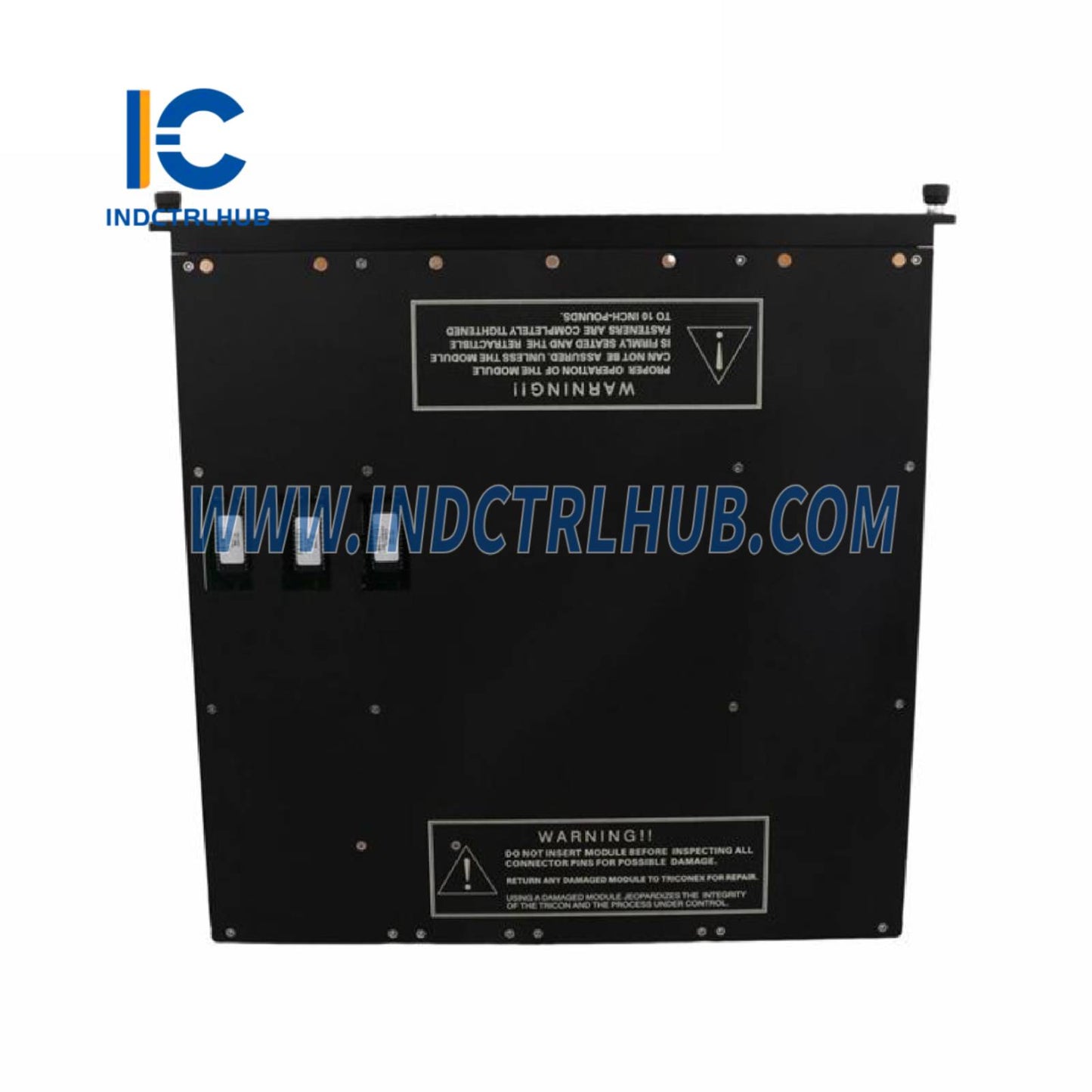

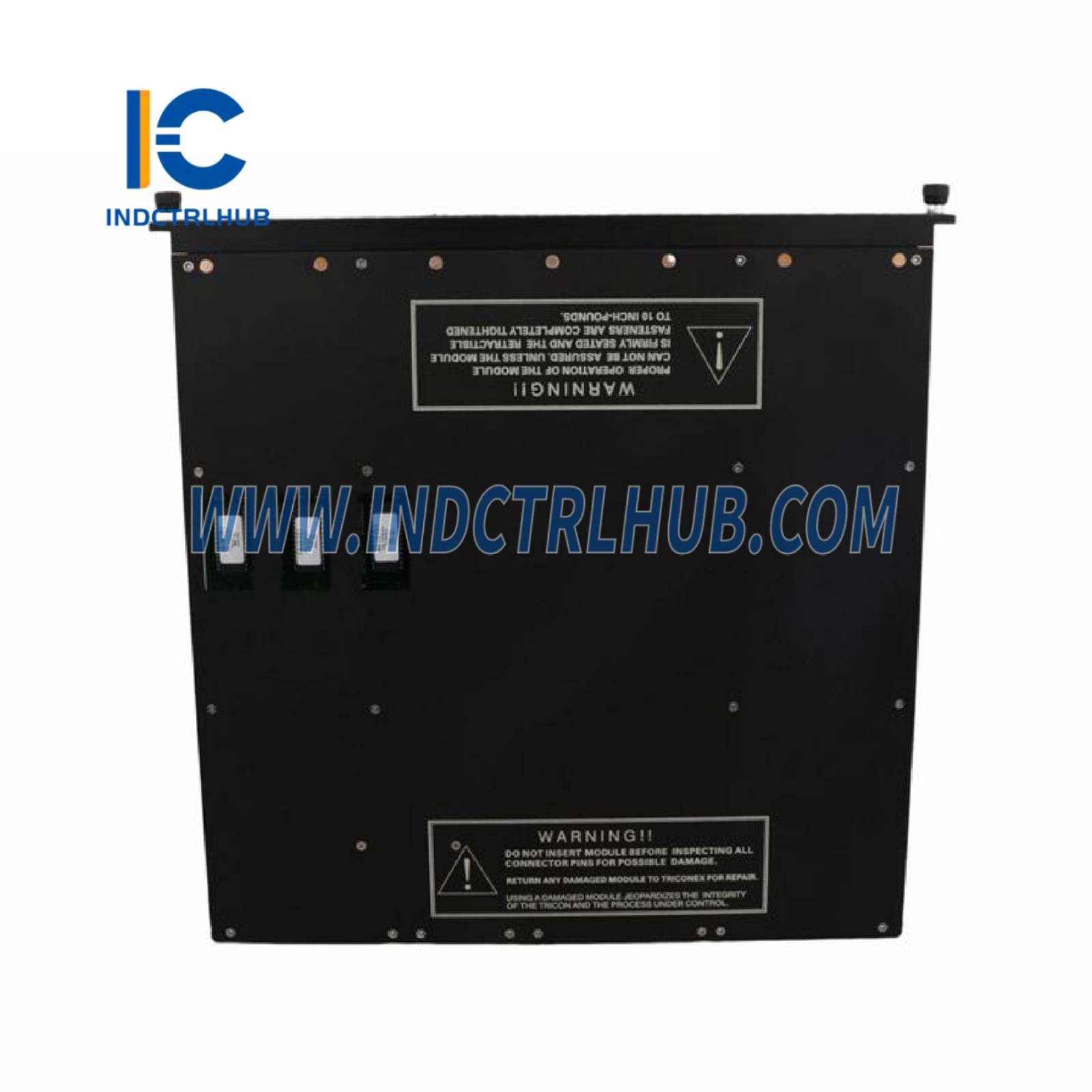

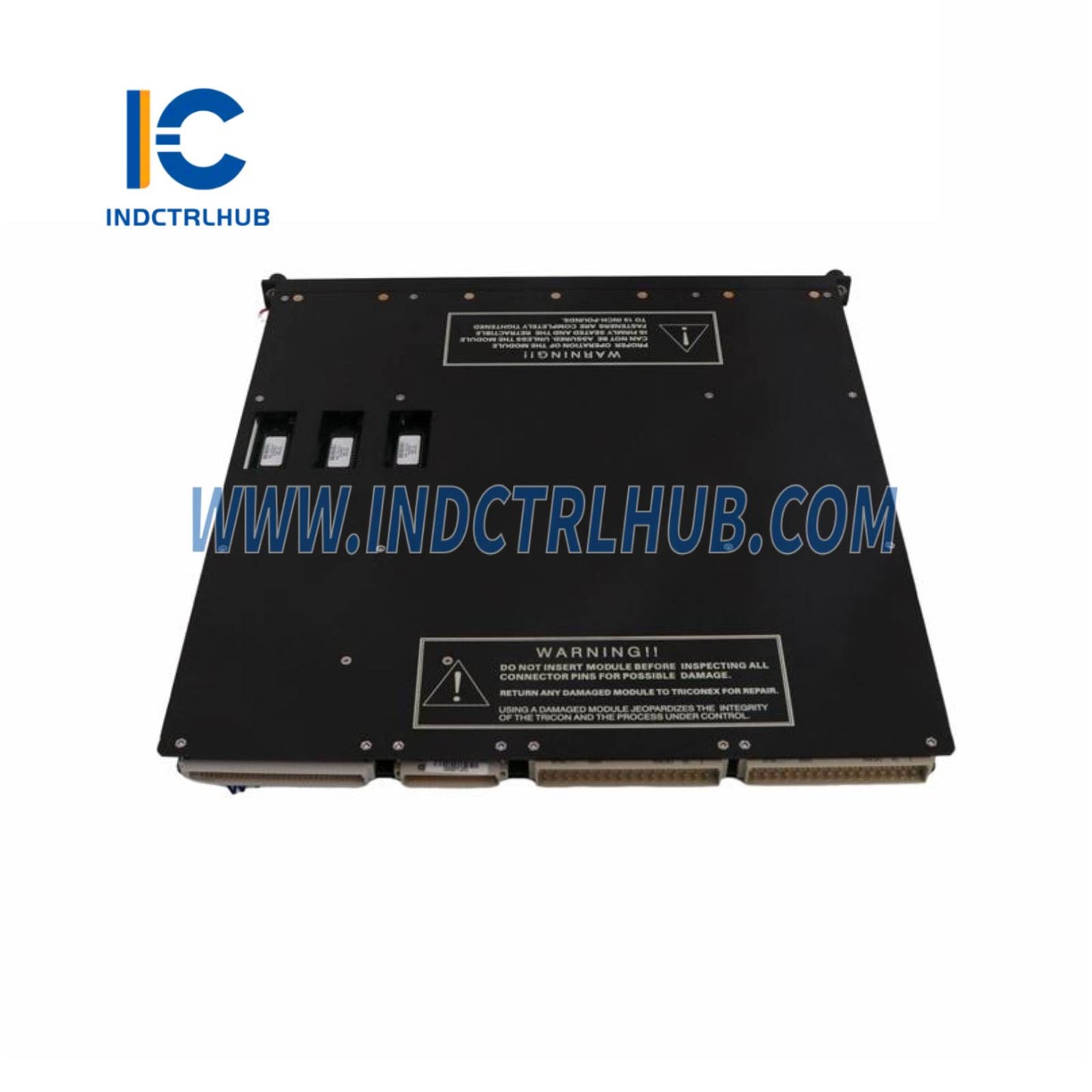

Mô-đun Đầu vào Kỹ thuật số Triconex 3501T
- Nhà sản xuất: Triconex (Schneider Electric)
- Dòng sản phẩm: Tricon
- Mẫu/Số bộ phận: 3501T
- Mô tả: Mô-đun Đầu vào Kỹ thuật số 115 VAC/VDC TMR cho hệ thống Tricon
Tổng quan
Triconex 3501T là một Mô-đun Đầu vào Kỹ thuật số được thiết kế để sử dụng trong hệ thống thiết bị an toàn Triconex Tricon (SIS), thuộc danh mục sản phẩm của Schneider Electric. Nó được thiết kế để xử lý các tín hiệu đầu vào kỹ thuật số từ các thiết bị hiện trường, như công tắc, rơ-le và cảm biến, trong kiến trúc Bội dư Mô-đun Ba lần (TMR).
Thông số kỹ thuật
| Thông số | Chi tiết |
|---|---|
| Mẫu | 3501T |
| Dòng sản phẩm | Tricon |
| Loại | Mô-đun Đầu vào Kỹ thuật số TMR |
| Chức năng | Xử lý tín hiệu đầu vào kỹ thuật số từ các thiết bị hiện trường |
| Kênh đầu vào | 32, không chung, cách ly |
| Điện áp đầu vào danh định | 115 VAC/VDC |
| Phạm vi AC/Phạm vi DC | 90–155 VAC/VDC |
| Phạm vi tần số | DC hoặc 47–63 Hz |
| Điện áp tối đa | 155 VAC/VDC |
| Mức chuyển đổi | Tắt sang Bật: >86 VAC/VDC Bật sang Tắt: <28 VAC/VDC |
| Dòng điện bật danh định | 6–9 mA |
| Độ trễ điển hình | 32 VAC/VDC |
| Độ trễ đầu vào | Tắt sang Bật: <8 ms Bật sang Tắt: <15 ms |
| Cách ly điểm | 1.500 VDC / 2.500 VDC (cải tiến so với 3501E) |
| Trở kháng đầu vào danh định | >8,5 kΩ |
| Tải công suất trường danh định | 1,5 W mỗi điểm tại điện áp trường tối đa (2,9 W chẩn đoán) |
| Chỉ báo chẩn đoán | 1 mỗi điểm (Trạng thái Đầu vào), Trạng thái Mô-đun (PASS, FAULT, ACTIVE) |
| Đầu nối | Cần bảng kết thúc bên ngoài (ví dụ, 3000580-110) với các khối đầu cuối |
| Mô-đun tương thích | Bảng kết thúc Triconex (ví dụ, 3000580-110) |
| Tương thích | Hệ thống Tricon, tích hợp với Bộ xử lý chính Triconex (ví dụ, 3008) và phần mềm TriStation 1131 |
| Lắp đặt | Cắm vào khung Tricon |
| Nguồn điện | Cung cấp bởi bảng mạch sau khung Tricon (thường là 24 VDC) |
| Tiêu thụ điện năng | Khoảng 5–7 W |
| Nhiệt độ hoạt động | -40°C đến +70°C (-40°F đến +158°F) |
| Nhiệt độ lưu trữ | -40°C đến +85°C (-40°F đến +185°F) |
| Độ ẩm tương đối | 5% đến 95% (không ngưng tụ) |
| Bảo vệ môi trường | Thiết kế cho môi trường công nghiệp khắc nghiệt; chống nhiễu EMI/RFI |
| Kích thước | Khoảng 49 x 45,3 x 6,8 cm (19,3 x 17,8 x 2,7 in) |
| Trọng lượng | Khoảng 2,6 kg (5,7 lbs) |
| Chứng nhận | Được TÜV chứng nhận SIL 3 (IEC 61508), CE, UL, CSA, chứng nhận hàng hải, chứng nhận hạt nhân 1E |
| Sổ tay | Hướng dẫn Lập kế hoạch và Lắp đặt Tricon |
