Product Description
Phụ tùng công nghiệp chính hãng Siemens 6ES7972-0BB42-0XA0 (Dòng SIMATIC NET): Đảm bảo sự ổn định liên tục của mạng Profibus

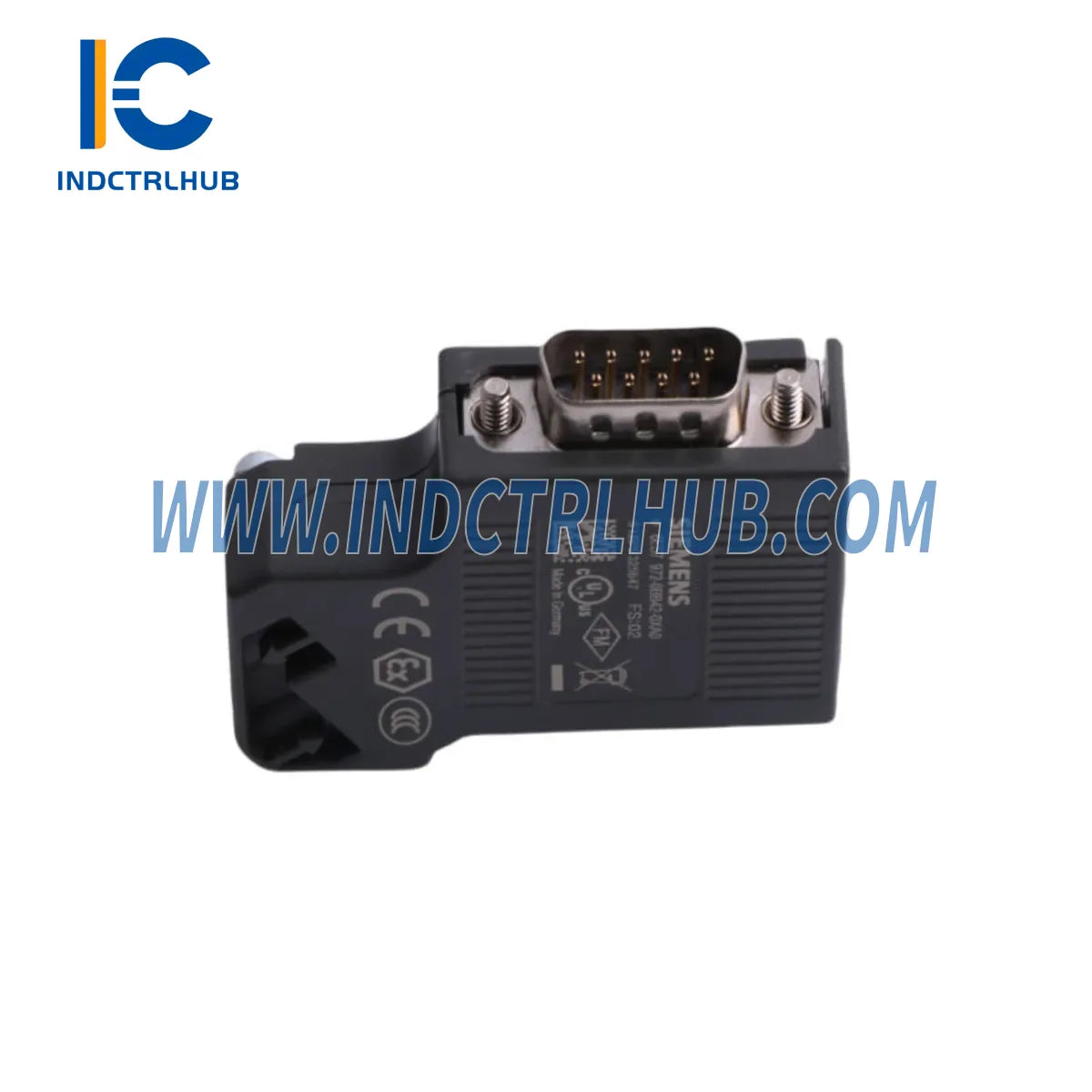

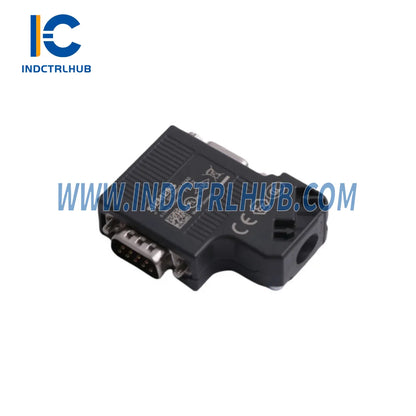

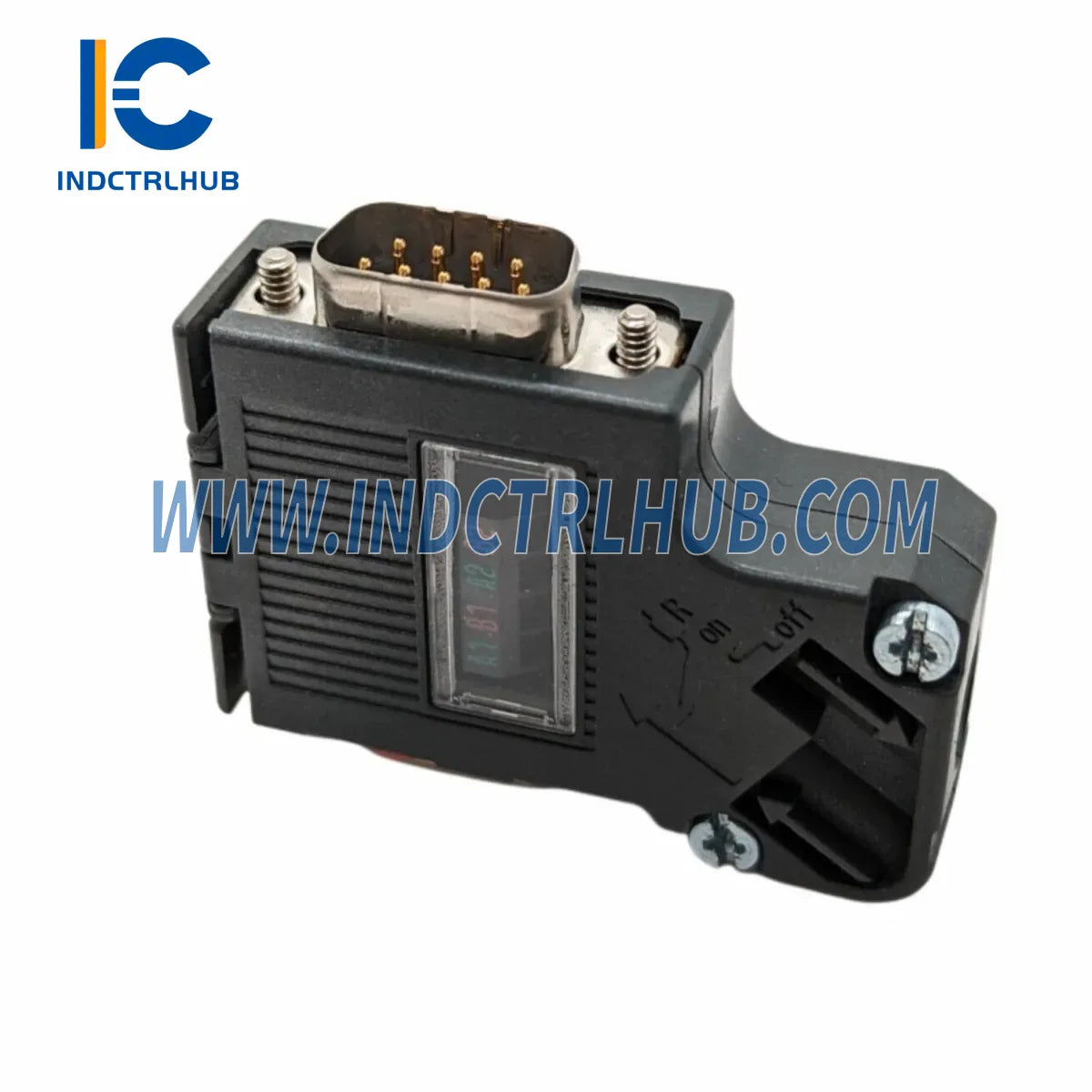

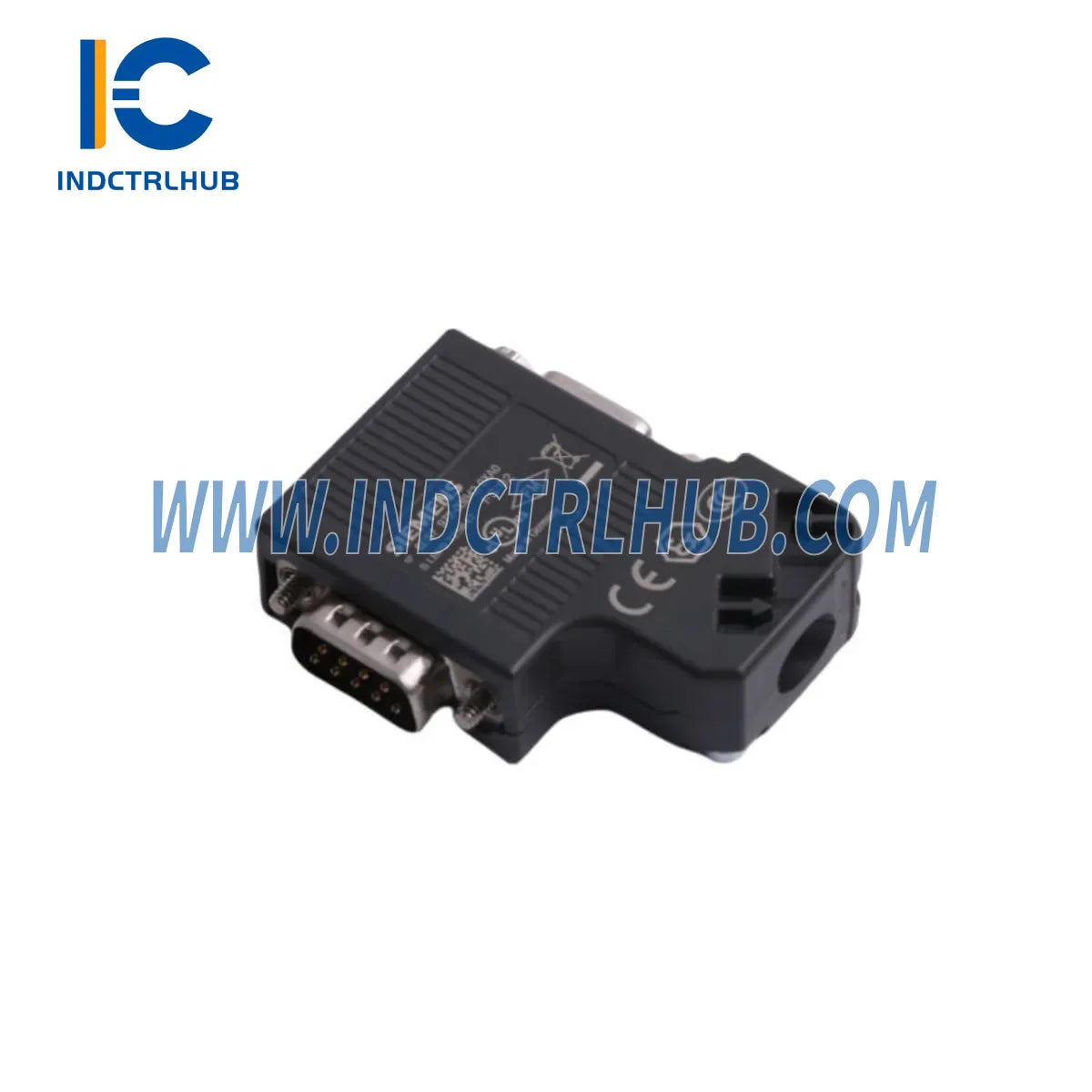

Siemens 6ES7972-0BB42-0XA0 là đầu nối bus Profibus DP chính hãng với góc ra cáp 45°, được thiết kế để đảm bảo giao tiếp tin cậy ở cấp trường trong môi trường tự động hóa công nghiệp khắt khe. Là nút quan trọng trong mạng SIMATIC NET Profibus của bạn, đầu nối này đảm bảo tính toàn vẹn tín hiệu ở tốc độ dữ liệu lên đến 12 Mbps — là phụ tùng không thể thiếu cho bất kỳ cơ sở nào vận hành hệ thống I/O phân tán S7-300, S7-400 hoặc ET 200. Dù bạn đang bảo trì các đường truyền cũ hay mở rộng các cell sản xuất hiện đại, việc dự trữ phụ tùng OEM này giúp loại bỏ thời gian chết không kế hoạch tốn kém do suy giảm hoặc hư hỏng đầu nối.
Thông số kỹ thuật quan trọng
| Tham số | Thông số kỹ thuật |
|---|---|
| Mã phụ tùng | 6ES7972-0BB42-0XA0 |
| Thương hiệu | Siemens |
| Dòng sản phẩm | SIMATIC NET |
| Giao diện | Profibus DP (RS-485) |
| Góc ra cáp | 45° |
| Tốc độ dữ liệu tối đa | 12 Mbps |
| Loại đầu nối | Đầu nối Sub-D 9 chân (đực) |
| Đường kính cáp | 6 – 8 mm |
| Cấp độ bảo vệ | IP20 |
| Nhiệt độ hoạt động | -40 °C đến +85 °C |
| Hệ thống tương thích | S7-300, S7-400, ET 200, CP 342-5, IM 153 |
| Xuất xứ | Đức |
| Bảo hành | 12 Tháng |
Chiến lược Bảo trì Phòng ngừa
Mạng Profibus chỉ đáng tin cậy bằng điểm kết nối vật lý yếu nhất của nó. Khi lên lịch thay thế 6ES7972-0BB42-0XA0, các kỹ sư bảo trì có kinh nghiệm xem đây là cơ hội để kiểm tra sức khỏe mạng rộng hơn. Chúng tôi khuyến nghị mạnh mẽ các hành động kiểm tra và mua sắm đồng thời sau đây:
- Kiểm tra các mô-đun giao tiếp Profibus DP của bạn — Mô-đun giao tiếp ABB CI830 Profibus DP (3BSE013252R1) là một card giao diện được sử dụng rộng rãi; xác minh phiên bản firmware và trạng thái kết thúc bus trong cùng một đợt bảo trì.
- Kiểm tra cầu điều khiển AC800M — Bộ điều khiển cầu ABB BRC300 quản lý giao tiếp giá đỡ cũ; một cầu điều khiển suy giảm có thể che giấu lỗi ở mức kết nối và nên được kiểm tra dưới tải.
- Xác thực chuỗi tín hiệu đầu vào analog của bạn — Mô-đun đầu vào analog 8 kênh ABB AI810 (3BSE008516R1) cung cấp dữ liệu quá trình lên trên; xác nhận độ chính xác kênh sau bất kỳ thay đổi cấu trúc bus nào.
- Kiểm toán tính toàn vẹn nguồn điện — Mô-đun nguồn ABB SD822 24V DC 5A cung cấp điện áp rail cho thiết bị hiện trường; sụt áp khi thay đầu nối có thể làm hỏng khung Profibus.
- Xem xét tình trạng bảng giao diện — Bảng giao diện ABB 3BHE004573R0143 (UF C760 BE143) kết nối tín hiệu cấp điều khiển; kiểm tra dấu hiệu căng thẳng nhiệt khi mở tủ.
- Xác minh hiệu suất liên kết Profibus DP 12 Mbps — Mô-đun Profibus DP ABB CI830 AC800M 12Mbps nên được kiểm tra bằng bộ phân tích bus sau khi thay đầu nối để xác nhận truyền khung không lỗi.
- Kiểm tra bảng mạch điều khiển PCB — Mô-đun PCB ABB UFC762 AE101 (3BHE006412R0101) dễ bị mỏi hàn do rung động; lắp lại và kiểm tra trong cùng lần tắt máy.
- Hiệu chuẩn bộ truyền áp suất chênh lệch — Bộ truyền áp suất chênh lệch ABB 266DSH và Bộ truyền áp suất chênh lệch WirelessHART ABB 266DDH (SIL3) cần được kiểm tra điểm zero sau bất kỳ cấu hình lại bus nào ảnh hưởng đến địa chỉ HART của chúng.
- Xác nhận độ chính xác đo áp suất chênh lệch — Bộ truyền áp suất đo ABB 266GDT (độ chính xác 0,04%) cung cấp phản hồi quan trọng cho quá trình; tái chứng nhận giấy chứng nhận hiệu chuẩn trong cùng chu kỳ bảo trì đã lên kế hoạch.
Giải pháp thay thế chiến lược
Mã 6ES7972-0BB42-0XA0 thay thế các phiên bản đầu nối Profibus Siemens trước đó bao gồm 6ES7972-0BB41-0XA0 và 6ES7972-0BB40-0XA0. Phiên bản 0XA0 cải tiến khả năng giảm căng cáp và hình dạng kẹp che chắn EMC nâng cao, trở thành lựa chọn thay thế trực tiếp ưu tiên cho tất cả các thế hệ đầu nối DP góc 45° trước đây mà không cần thay đổi phần mềm hay địa chỉ mạng. Đối với các hệ thống hiện đang sử dụng đầu nối ra góc 90° (6ES7972-0BA42-0XA0), phiên bản góc 45° được khuyến nghị trong các tủ có không gian hạn chế, nơi không thể duy trì bán kính uốn cáp — giúp giảm áp lực cơ học lên vỏ cáp và kéo dài thời gian trung bình giữa các lần hỏng hóc ước tính từ 30–40% trong môi trường rung động cao.
Hỗ trợ Câu hỏi thường gặp
Q: Bảo hành cho 6ES7972-0BB42-0XA0 là gì?
A: Tất cả các đơn vị do Industrial Control Hub cung cấp đều có bảo hành 12 tháng bao gồm lỗi sản xuất và hỏng hóc sớm trong điều kiện vận hành bình thường. Yêu cầu bảo hành được xử lý trong vòng 5 ngày làm việc kể từ khi nhận được sản phẩm lỗi.
Q: Đây có phải là linh kiện chính hãng Siemens hay là hàng thay thế tương thích?
A: Đây là linh kiện OEM chính hãng Siemens được cung cấp qua các kênh phân phối công nghiệp được ủy quyền, kèm theo tài liệu truy xuất nguồn gốc đầy đủ theo yêu cầu.
Q: Tuổi thọ dự kiến của đầu nối này là bao lâu?
A: Theo điều kiện vận hành IEC 61158, 6ES7972-0BB42-0XA0 có tuổi thọ dịch vụ tối thiểu 10 năm khi được lắp đặt đúng cách với che chắn cáp phù hợp và trong phạm vi nhiệt độ quy định.
Q: Đầu nối này có thể dùng làm điểm kết thúc bus không?
A: Có. 6ES7972-0BB42-0XA0 tích hợp mạng điện trở kết thúc bus có thể chuyển đổi (390 Ω / 220 Ω / 390 Ω) tuân thủ EN 50170, cho phép nó hoạt động như một nút truyền qua hoặc nút kết thúc đường dây mà không cần phần cứng bổ sung.
Q: Tôi nên lên kế hoạch thời gian bao lâu để mua phụ tùng thay thế?
A: Các mặt hàng trong kho tiêu chuẩn sẽ được giao trong vòng 3–7 ngày làm việc trên toàn cầu. Đối với các chương trình phụ tùng quan trọng, chúng tôi khuyên nên duy trì dự trữ tối thiểu 2–3 đơn vị cho mỗi đoạn Profibus để đảm bảo thay thế khẩn cấp.
Q: Bạn có cung cấp tài liệu kỹ thuật kèm theo đơn hàng không?
A: Vâng — bảng dữ liệu sản phẩm Siemens, hướng dẫn lắp đặt và chứng nhận phù hợp có sẵn theo yêu cầu mà không tính thêm phí.
