Product Description
Tổng quan sản phẩm

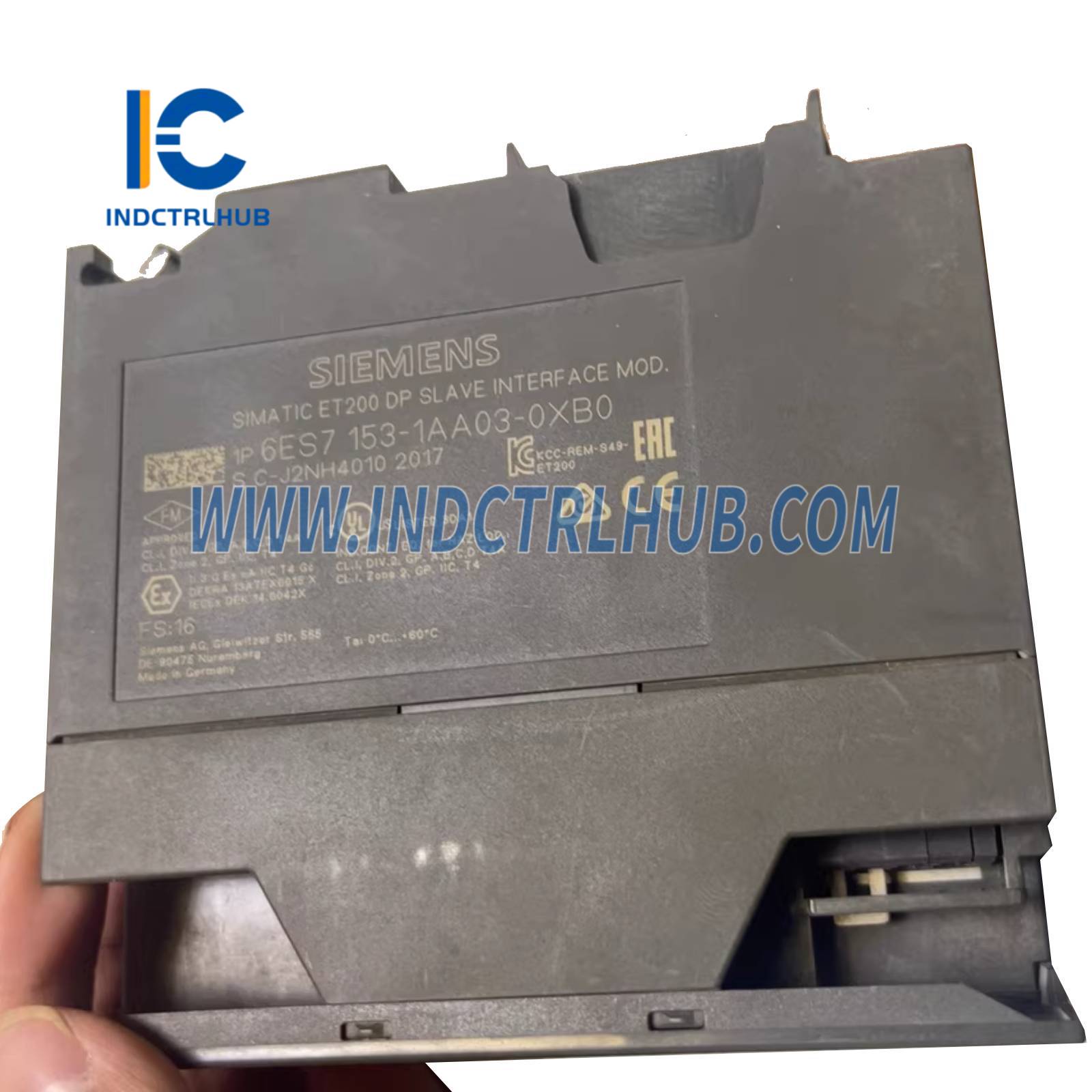

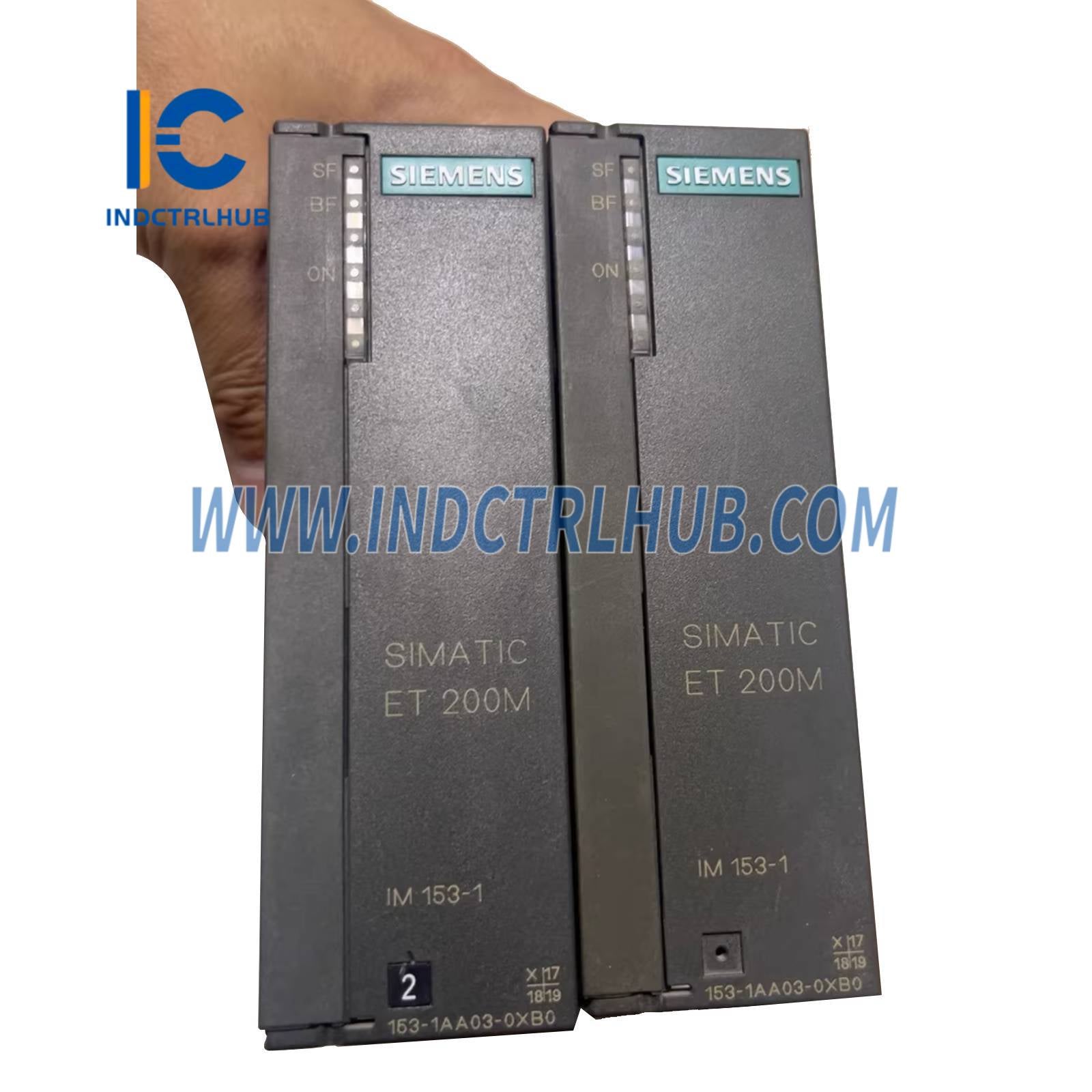

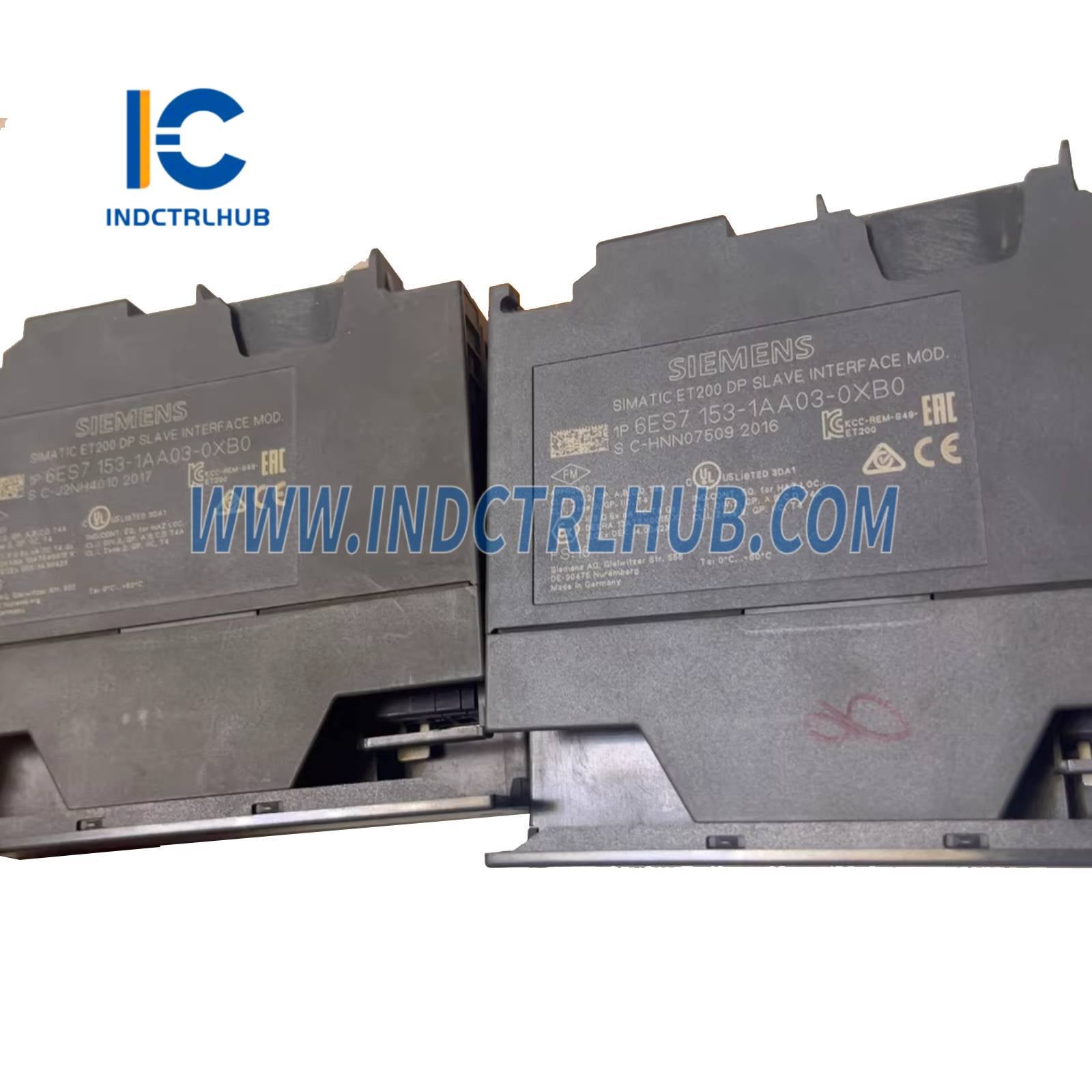

- Mô tả: Siemens 6ES7153-1AA03-0XB0 là Mô-đun Giao diện (IM 153-1) cho hệ thống I/O phân tán SIMATIC ET 200M, thuộc dòng SIMATIC S7 của Siemens. Nó đóng vai trò là liên kết giao tiếp giữa PLC SIMATIC S7 trung tâm
Thông số kỹ thuật
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Nhà sản xuất | Siemens |
| Dòng sản phẩm | SIMATIC ET 200M (tương thích với SIMATIC S7-300/400) |
| Mẫu/Số bộ phận | 6ES7153-1AA03-0XB0 |
| Loại mẫu | Mô-đun giao diện (IM 153-1) |
| Chức năng | Kết nối I/O phân tán ET 200M với PLC SIMATIC S7 qua PROFIBUS DP |
| Hiển thị | Không áp dụng (bao gồm đèn LED chỉ báo trạng thái: SF, BF, ON) |
| Các đầu vào | Không áp dụng (mô-đun giao tiếp, kết nối với các mô-đun I/O) |
| Đầu ra | Không áp dụng (mô-đun giao tiếp, kết nối với các mô-đun I/O) |
| Giao diện truyền thông | PROFIBUS DP (đầu nối Sub-D 9 chân, lên đến 12 Mbit/s) |
| Điều chỉnh tín hiệu | Không áp dụng |
| Độ chính xác | Không áp dụng |
| Dự phòng | Không hỗ trợ (có dự phòng ở các mẫu cao hơn như IM 153-2) |
| Chẩn đoán | Chẩn đoán tích hợp cho giao tiếp và trạng thái mô-đun, giám sát qua STEP 7 hoặc TIA Portal |
| Tương thích | Mô-đun I/O SIMATIC ET 200M (tối đa 8 mô-đun mỗi trạm), PLC SIMATIC S7-300/400 |
| Nguồn Điện | 24 VDC (20.4–28.8 VDC) |
| Tiêu thụ điện năng | Khoảng 2,5 W |
| Thông số kỹ thuật môi trường | Nhiệt độ hoạt động: 0°C đến +60°C Nhiệt độ lưu trữ: -40°C đến +70°C Độ ẩm tương đối: 5% đến 95% không ngưng tụ |
| Vỏ bọc | IP20 (khi lắp trong giá đỡ ET 200M) |
| Kích Thước | Khoảng 40 mm (R) x 125 mm (C) x 117 mm (S) |
| Trọng lượng | Khoảng 0.28 kg |
| Lắp đặt | Gắn trên thanh DIN hoặc giá đỡ trong trạm ET 200M |
| Chứng nhận | CE, UL, CSA, ATEX (phụ thuộc vào hệ thống) |
