Product Description
Thông tin chung
|
Cánh đồng |
Chi tiết |
|---|---|
|
Nhà sản xuất |
Điện Schneider |
|
Số hiệu mẫu/bộ phận |
BMEH584040 |
|
Sự miêu tả |

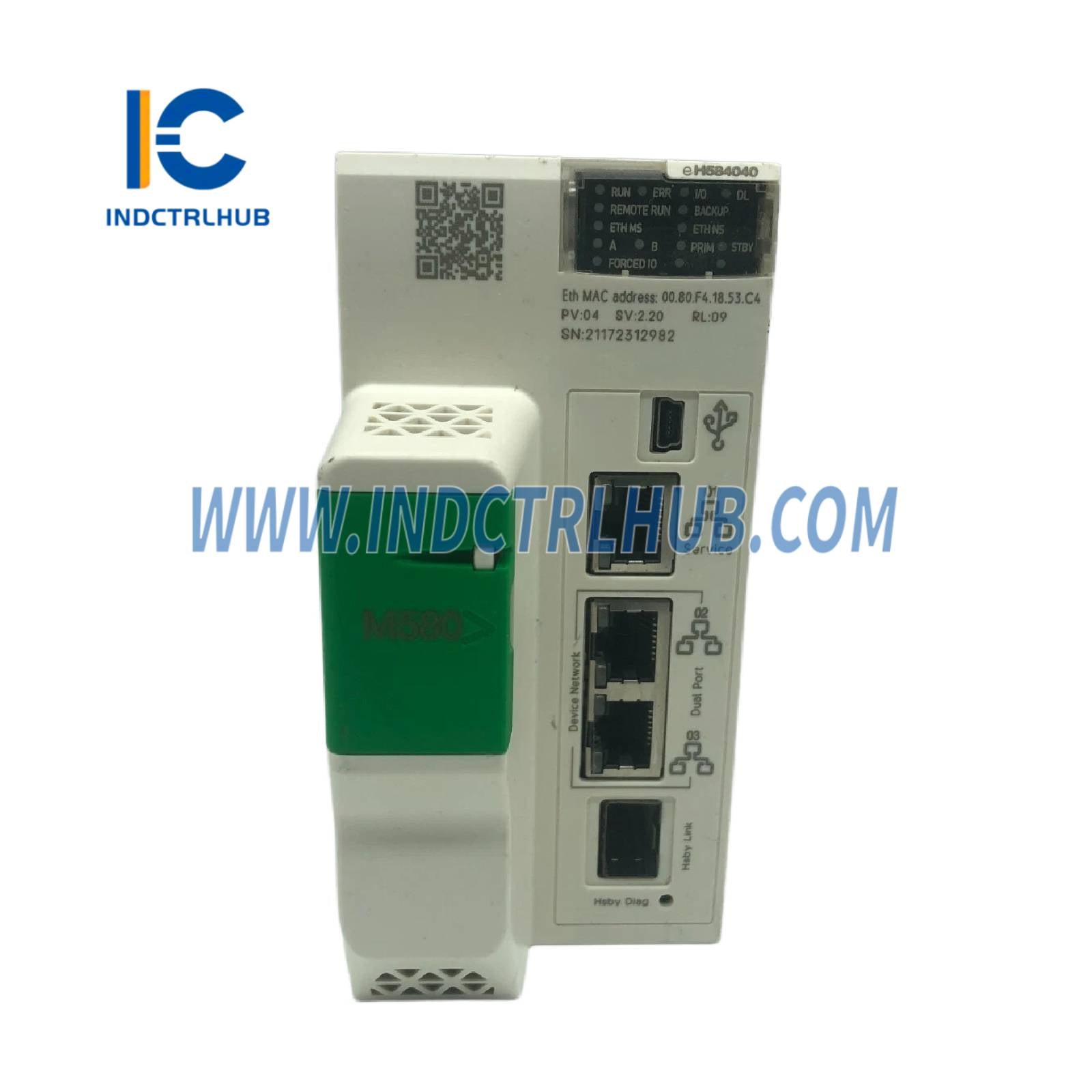

Mô-đun bộ xử lý HSBY dư thừa M580 – Cấp 4 – Từ xa |
|
Phạm vi sản phẩm |
Modicon M580 |
|
Loại sản phẩm |
Mô-đun Bộ xử lý Dư thừa |
Thông tin kỹ thuật
|
Đặc điểm kỹ thuật |
Chi tiết |
|---|---|
|
Số lượng giá đỡ |
1 |
|
Ứng dụng được hỗ trợ |
HART, bộ mã hóa SSI, liên kết nối tiếp, điều khiển chuyển động, đánh dấu thời gian, bộ đếm, điều khiển quy trình, vòng lặp lập trình được |
|
Kênh điều khiển |
Vòng lặp có thể lập trình |
|
Kết nối tích hợp |
1x Ethernet TCP/IP (Cổng dịch vụ) 2x Ethernet TCP/IP (Mạng thiết bị) 1x Ethernet (cổng HSBY) 1x USB mini B |
|
Trạm I/O từ xa |
Lên đến 16 (2 giá đỡ cho mỗi X80 và Quantum drops) |
|
Thiết Bị Phân Phối Hỗ Trợ |
64 |
|
Mô-đun Giao tiếp Bộ xử lý |
Giao diện AS 8x 16x mô-đun giao tiếp Ethernet |
|
Dịch vụ Truyền thông |
Máy quét RIO, máy quét DIO |
Ký ức
|
Kiểu |
Chi tiết |
|---|---|
|
Flash (Có thể mở rộng) |
4 GB (Lưu trữ dữ liệu) |
|
RAM tích hợp |
10 kB (Bộ nhớ hệ thống) |
|
16 MB (Chương trình) |
|
|
2048 kB (Dữ liệu) |
Cấu trúc ứng dụng
|
Loại nhiệm vụ |
Chi tiết |
|---|---|
|
Nhiệm vụ chính |
1 tuần hoàn/tuần hoàn |
|
Nhiệm vụ nhanh |
1 định kỳ |
Hiệu suất
|
Tốc độ hướng dẫn |
Chi tiết |
|---|---|
|
30Ks/giây |
65% Boolean + 35% Số học cố định |
|
40Ks/giây |
100% Boolean |
Tính năng An ninh mạng
|
Đặc trưng |
|---|
|
Achilles được chứng nhận |
|
Phòng ngừa DoS |
|
IPSec |
|
Ghi nhật ký SNMP |
|
Hỗ trợ Giao thức Syslog |
|
Bảo mật lớp vận chuyển |
|
Đường dẫn kiểm toán |
|
Tường lửa nhúng |
|
Chữ ký phần mềm |
|
Bảo vệ mật khẩu |
|
Làm cứng cảng |
|
Giao tiếp An toàn (HTTPS) |
|
Nhật ký bảo mật |
Điện và Độ tin cậy
|
Đặc điểm kỹ thuật |
Chi tiết |
|---|---|
|
Tiêu thụ hiện tại |
360 mA ở 24 V DC |
|
MTBF |
650.000 giờ |
Đèn LED trạng thái
|
Đèn báo LED |
Màu sắc |
|---|---|
|
Bộ xử lý đang chạy |
Xanh lá cây (CHẠY) |
|
Lỗi bộ xử lý/hệ thống |
Đỏ (ERR) |
|
Lỗi mô-đun I/O |
Đỏ (I/O) |
|
Đang tải xuống |
Xanh lá cây (DL) |
|
Lỗi thẻ nhớ/bộ nhớ flash CPU |
Đỏ (SAO LƯU) |
|
Trạng thái cấu hình cổng Ethernet |
Xanh lá/Đỏ (ETH MS) |
|
Trạng thái mạng Ethernet |
Xanh lá/Đỏ (ETH NS) |
|
Bộ xử lý ngang hàng đang chạy |
Xanh lá cây (CHẠY TỪ XA) |
|
ID bộ xử lý A/B |
Xanh lá cây (A / B) |
|
Chỉ báo Chính/Dự phòng |
Xanh lá cây (PRIM / STBY) |
|
I/O do người dùng ép buộc |
Xanh lá cây (BẮT BUỘC IO) |
|
Trạng thái liên kết dự phòng nóng |
Màu xanh lá cây (Hsby Diag) |
Thông số kỹ thuật môi trường
|
Đặc điểm kỹ thuật |
Chi tiết |
|---|---|
|
Nhiệt độ hoạt động |
0…60 °C |
|
Nhiệt độ lưu trữ |
-40…85 °C |
|
Độ cao hoạt động |
0–2000 m (bình thường) 2000–5000 m (với giảm công suất) |
|
Độ ẩm tương đối |
5–95% ở 55 °C, không ngưng tụ |
|
Kháng rung |
3 g |
|
Chống sốc |
30 gam |
|
Cấp độ bảo vệ IP |
IP20 |
Tuân thủ và Chứng nhận
|
Tiêu chuẩn |
Chi tiết |
|---|---|
|
Chỉ thị |
2014/35/EU (Điện áp thấp), 2014/30/EU (EMC) |
|
Đánh dấu |
CÁI NÀY |
Thông số kỹ thuật vật lý
|
Đặc điểm kỹ thuật |
Chi tiết |
|---|---|
|
Trọng lượng tịnh |
0,849kg |
Thông tin đóng gói
|
Bưu kiện |
Kích thước (cm) |
Cân nặng |
Đơn vị trên mỗi gói |
|---|---|---|---|
|
Gói 1 (PCE) |
25,8 × 18,0 × 9,1 |
884g |
1 |
|
Gói 2 (S03) |
40,0 × 30,0 × 30,0 |
5.770kg |
6 |
