Product Description
Thông tin chung
|
Cánh đồng |
Chi tiết |
|---|---|
|
Nhà sản xuất |
Điện Schneider |
|
Số hiệu mẫu/bộ phận |
BMECRA31210 |
|
Sự miêu tả |

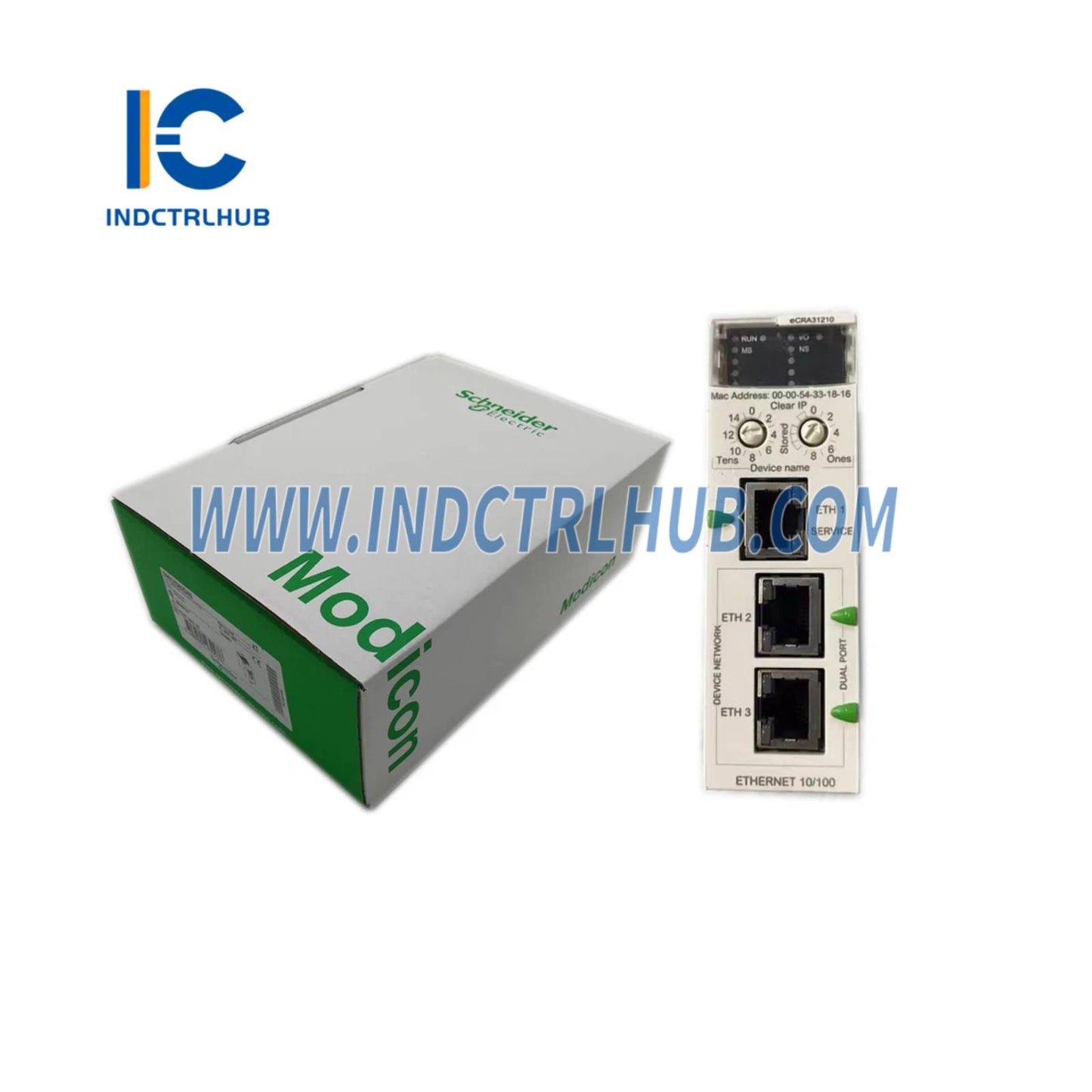

Bộ chuyển đổi Modicon X80 EIO Drop với backplane Ethernet |
|
Loại sản phẩm |
Mô-đun Mở rộng I/O |
|
Phạm vi |
Modicon X80 |
|
Khả năng tương thích phạm vi |
Modicon M580 |
|
Ứng dụng thiết bị |
Bộ chuyển đổi X80 Ethernet RIO Drop cho các mô-đun I/O từ xa |
Thông số kỹ thuật
Giao tiếp & Mạng
|
Tính năng |
Chi tiết |
|---|---|
|
Loại xe buýt |
Bus X và Ethernet qua bảng mạch từ xa |
|
Số lượng cổng |
3 |
|
Các loại kết nối |
1 cổng (dịch vụ/phân phối), 2 cổng (Ethernet RIO, RSTP) |
|
Giao thức |
EtherNet/IP |
|
Loại mạng |
IPv4 |
|
Dịch vụ |
Bộ chuyển đổi Ethernet/IP, RSTP, QoS, CIP, Modbus TCP (chẩn đoán), DHCP, TFTP, FTP, FDR, SNTP, SNMP |
|
Tính năng bảo mật |
Bật/tắt cổng, hỗ trợ giao thức Syslog |
|
Loại đầu nối |
RJ45 (3x) |
|
Chế độ trao đổi |
Bán song công/toàn song công, tự động thương lượng, tự động MDIX |
|
Tốc độ truyền tải |
10/100 Mbit/giây |
|
Loại cổng |
Ethernet 10/100BASE-TX |
Chức năng
|
Các tính năng được hỗ trợ |
Chi tiết |
|---|---|
|
Các chức năng có sẵn |
Thay đổi cấu hình ngay lập tức, đánh dấu thời gian hệ thống, phản chiếu cổng, chẩn đoán (Device DDT) |
|
Khả năng tương thích I/O |
Rời rạc: 0–1024 kênh, Tương tự: 0–256 kênh |
|
Các mô-đun được hỗ trợ |
Bộ đếm, Đánh dấu thời gian, Bộ mã hóa SSI, Chuyển động, Đầu vào tần số, Giao diện AS, Liên kết nối tiếp, Bộ chuyển đổi quang, HART, Cân, CANopen (CPU độc lập), PROFIBUS (CPU độc lập), Bộ chuyển mạch Ethernet |
Điện
|
Tính năng |
Chi tiết |
|---|---|
|
Điện áp đầu vào |
3.3V một chiều |
|
Tiêu thụ hiện tại |
1800mA |
Thông số kỹ thuật môi trường
|
Tham số |
Giá trị |
|---|---|
|
Nhiệt độ hoạt động |
0…60 °C |
|
Nhiệt độ lưu trữ |
-40…85 °C |
|
Độ ẩm tương đối |
95% tối đa (không ngưng tụ) |
|
Độ cao hoạt động |
≤ 2000m |
|
Độ cao vận chuyển |
≤ 3000m |
|
Cấp độ bảo vệ IP |
IP20 |
|
Đặc điểm Môi trường |
Môi trường tiêu chuẩn |
Thông số kỹ thuật vật lý
|
Tham số |
Giá trị |
|---|---|
|
Chế độ gắn kết |
Gắn trên giá đỡ |
|
Chế độ sửa chữa |
Bằng vít |
|
Kích thước (Rộng x Cao x Sâu) |
32 x 100 x 87,5mm |
|
Trọng lượng tịnh |
0,225kg |
Tuân thủ & Chứng nhận
|
Chỉ thị/Tiêu chuẩn |
Chi tiết |
|---|---|
|
Chỉ thị |
2014/35/EU (Điện áp thấp), 2014/30/EU (EMC) |
|
Chứng nhận |
CE, UL, CSA, RCM, EAC, Hải quân Thương mại |
|
Tiêu chuẩn |
IEC 61131-2, IEC 61010-2-201, tương đương UL/CSA, IACS E10, IEC 61000-6-5, IEC 61850-3 |
Thông tin đóng gói
|
Loại gói |
Đơn vị |
Kích thước (cm) |
Cân nặng |
|---|---|---|---|
|
PCE (Chính) |
1 |
12,0 x 11,2 x 5,5 |
259g |
|
S02 (Phụ) |
15 |
40,0 x 30,0 x 15,0 |
4.246kg |
