Product Description
Thông tin chung
|
Cánh đồng |
Chi tiết |
|---|---|
|
Nhà sản xuất |
Điện Schneider |
|
Số hiệu mẫu/bộ phận |
ABL8REM24050 |
|
Sự miêu tả |

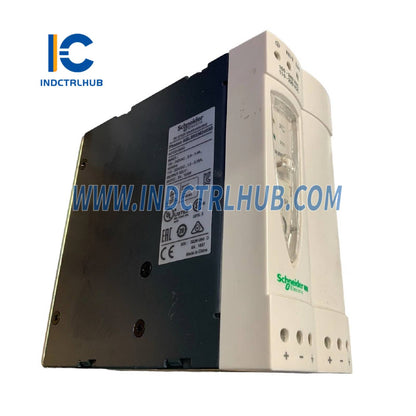

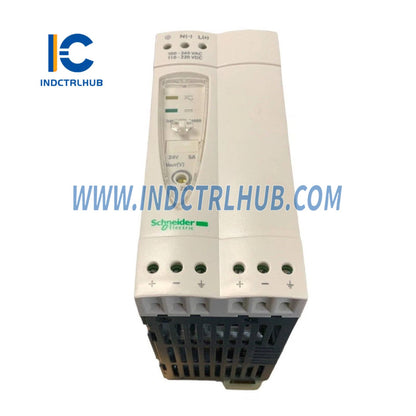

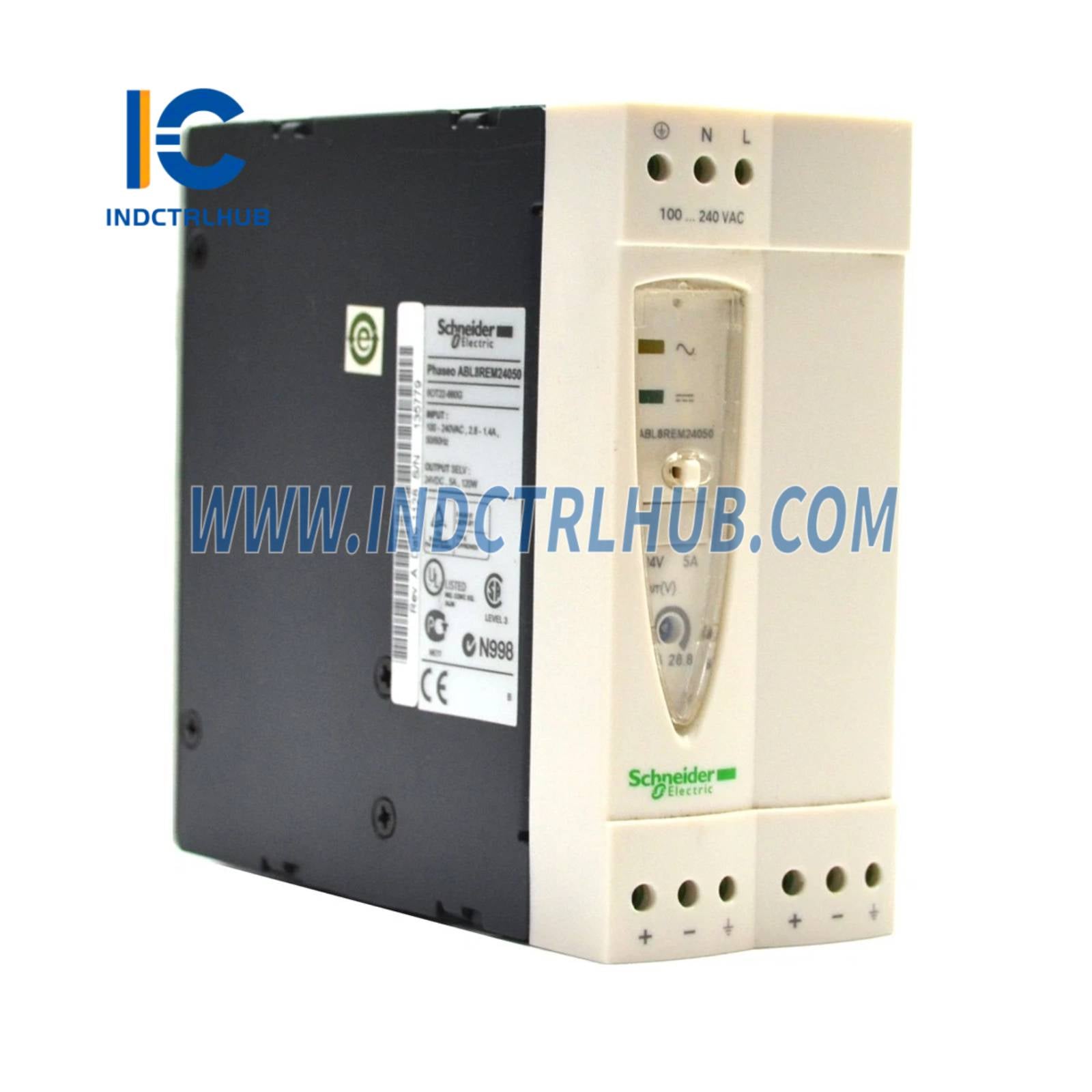

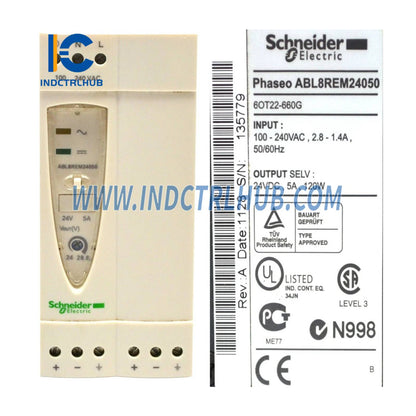

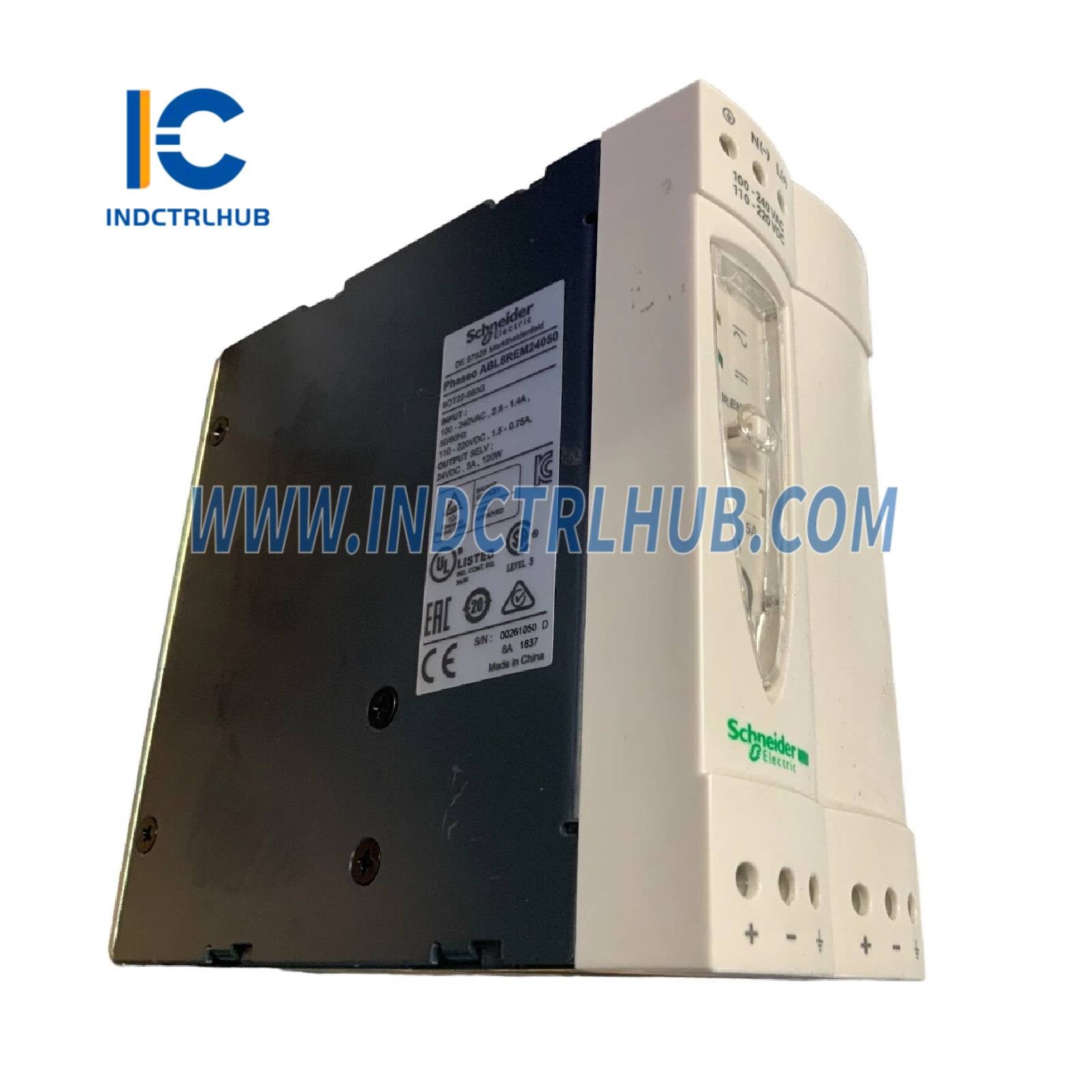

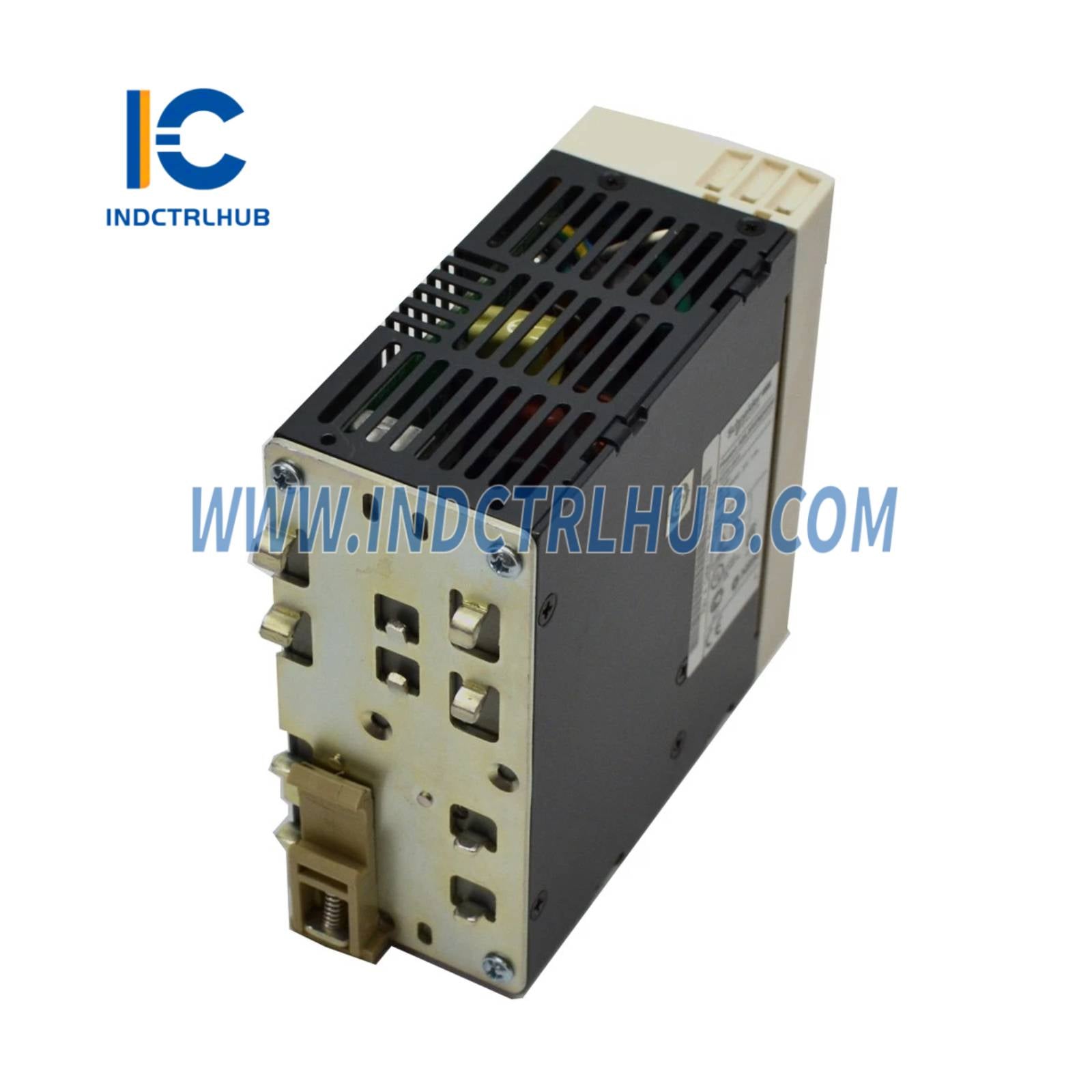

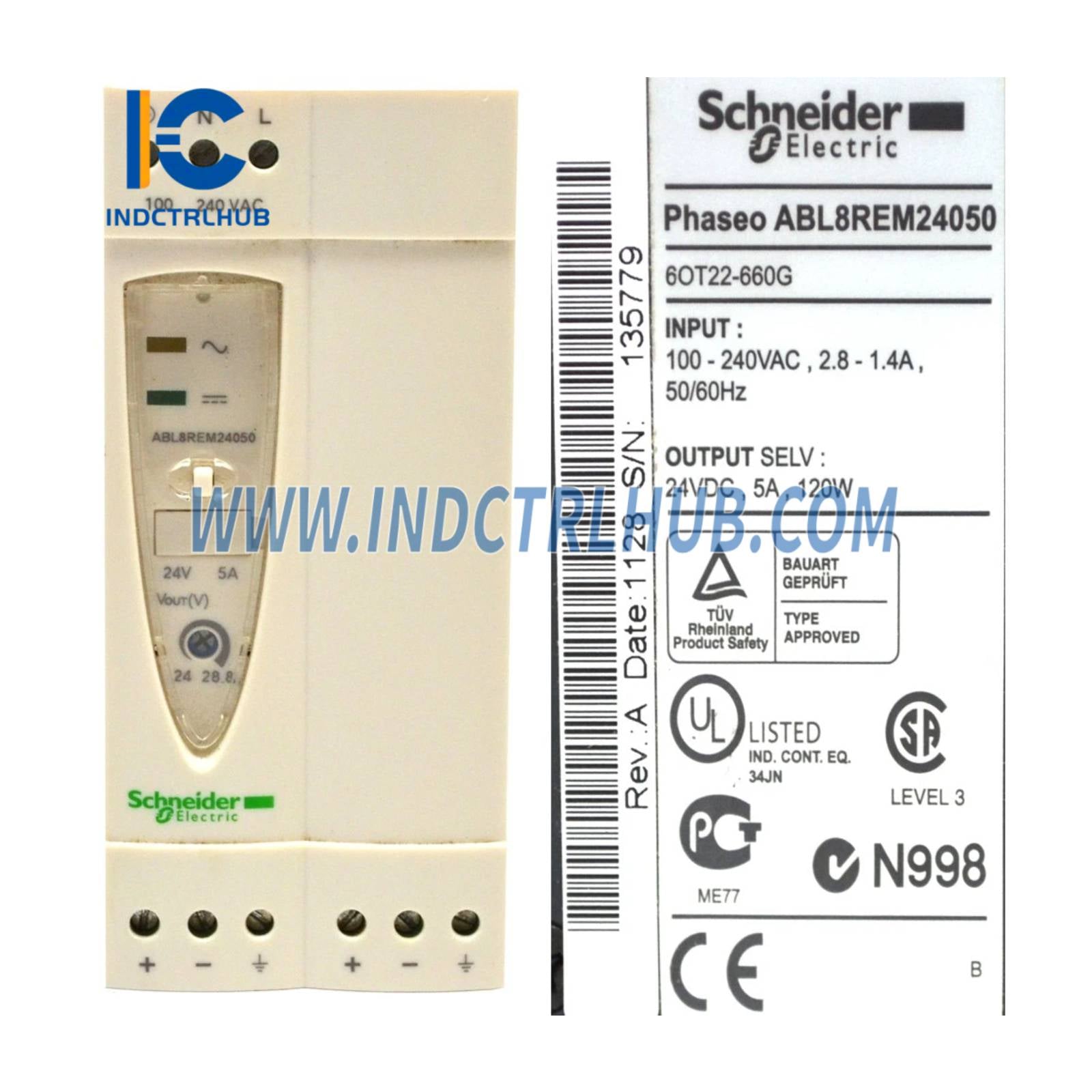

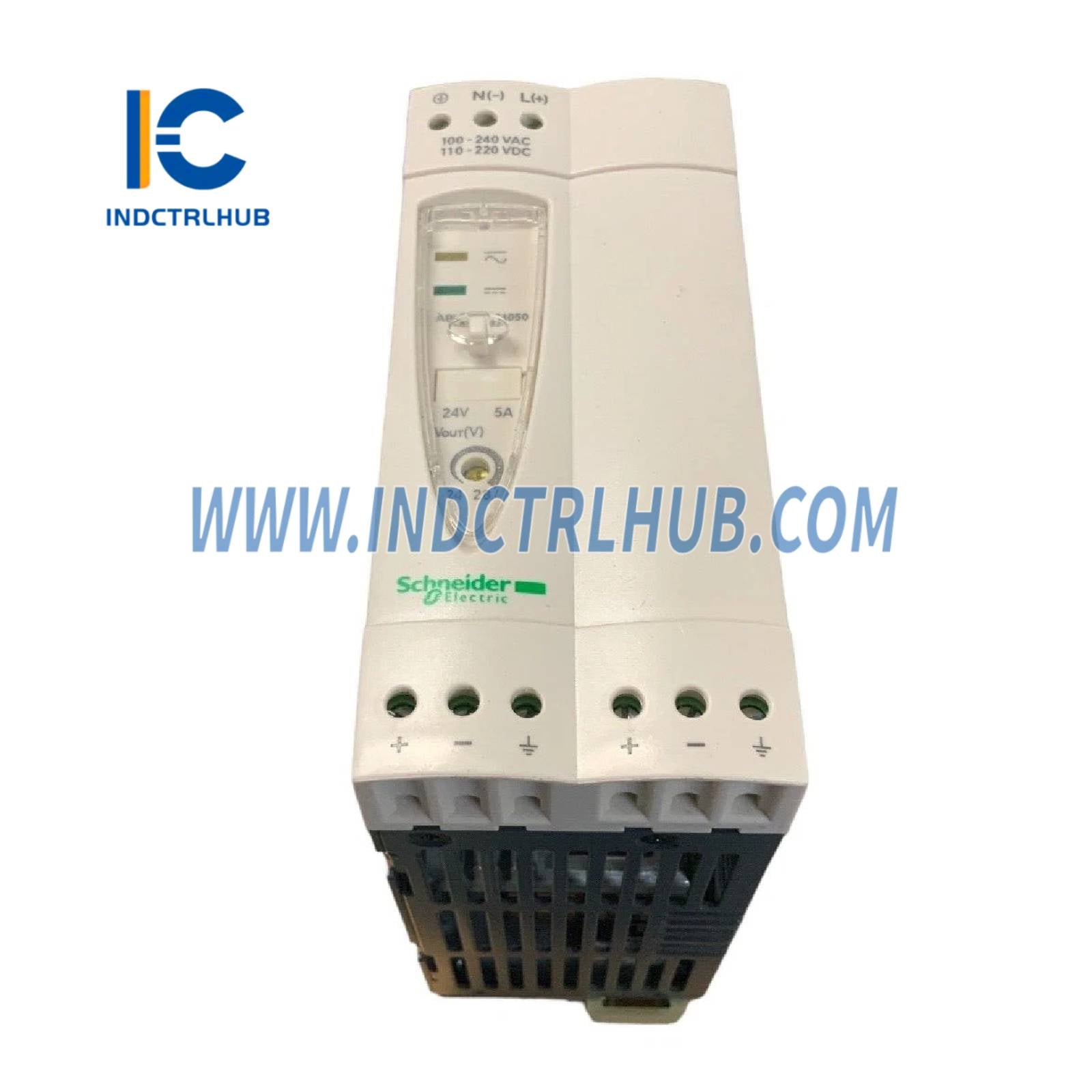

Nguồn điện chế độ chuyển mạch có điều chỉnh, Modicon, 1 hoặc 2 pha, 100–240V AC, 24V DC, 5A |
Thông số kỹ thuật
|
Loại |
Đặc điểm kỹ thuật |
|---|---|
|
Phạm vi sản phẩm |
Nguồn điện Modicon |
|
Loại sản phẩm |
Nguồn điện |
|
Loại nguồn điện |
Chế độ chuyển mạch được điều chỉnh |
|
Điện áp đầu vào danh định |
- 100–240 V AC (pha đến pha hoặc một pha) - 110-220V một chiều |
|
Giới hạn điện áp đầu vào |
- 85–264 V xoay chiều - 100–250 V một chiều |
|
Bảo vệ đầu vào |
Cầu chì tích hợp (không thể thay thế) |
|
Công suất định mức |
120W |
|
Điện áp đầu ra |
24 V DC (có thể điều chỉnh 100–120%) |
|
Dòng điện đầu ra |
5 Một |
|
Đầu ra ghép nối |
Nối tiếp hoặc song song |
|
Hiệu quả |
85% |
|
Hệ số công suất |
0,65 ở 24 V DC |
|
Dòng điện khởi động |
30 Một |
|
Tản điện |
21.2 Trong |
|
Tiêu thụ hiện tại |
1,2 A ở 240 V AC 1,9 A ở 100 V AC |
|
Bảo vệ đầu ra |
- Quá tải (1.1 × In) - Quá áp (>1,5 × Un, ngắt mạch) - Ngắn mạch (tự động đặt lại) - Điện áp thấp (<0.8 × Un, ngắt mạch) |
|
Đèn LED trạng thái |
- 1 xanh lá (điện áp đầu ra) - 1 cam (điện áp đầu vào) |
Cực Kết Nối
|
Chức năng |
Loại và Kích thước |
|---|---|
|
Kết nối đầu vào |
Cọc vít: 2 × 0,14–2,5 mm² (AWG 26–14) |
|
Kết nối đầu ra |
Cọc vít: 4 × 0,14–2,5 mm² (AWG 26–14) |
|
Đầu vào đất |
Cọc vít: 1 × 0,14–2,5 mm² (AWG 26–14) |
|
Đầu ra đất |
Cọc vít: 2 × 0,14–2,5 mm² (AWG 26–14) |
Thông số kỹ thuật vật lý
|
Tham số |
Giá trị |
|---|---|
|
Chiều rộng |
54mm |
|
Chiều cao |
120mm |
|
Độ sâu |
120mm |
|
Trọng lượng tịnh |
1kg |
|
Lắp ráp |
Thanh ray DIN: 35×15 mm, 75×7.5 mm, 35×7.5 mm |
|
Vị trí hoạt động |
Thẳng đứng |
An toàn điện
|
Tuân thủ/Tiêu chuẩn |
Chi tiết |
|---|---|
|
BẢN THÂN |
Tuân thủ IEC 60950-1, IEC 60204-1, IEC 60364-4-41 |
|
Độ bền điện môi |
- 3000 V đầu vào đến đất - 3000 V đầu vào đến đầu ra - 500 V đầu ra đến đất - 500 V đầu ra đến đầu ra |
Giới hạn môi trường
|
Tham số |
Giá trị |
|---|---|
|
Độ cao hoạt động |
2000 mét |
|
Nhiệt độ hoạt động môi trường |
0–50 °C không giảm công suất 50–60 °C với giảm công suất |
|
Xếp hạng IP |
IP20 (IEC60529) |
Chứng nhận & Tuân thủ
|
Tiêu chuẩn |
Chứng nhận |
|---|---|
|
UL 508, CSA C22.2 Số 60950-1, EN/IEC 62368-1 |
UL, RCM, EAC, KC, CCSAus |
|
EMC: EN 50081-1, EN 50082-2, EN 55024 |
An toàn: EN/IEC 60950 |
Thông tin đóng gói
|
Đơn vị |
Giá trị |
|---|---|
|
Loại gói |
Máy tính cá nhân |
|
Đơn vị trên mỗi gói |
1 |
|
Kích thước gói (D×R×C) |
14,5 × 13,3 × 6,7 cm |
|
Trọng lượng gói hàng |
803g |
