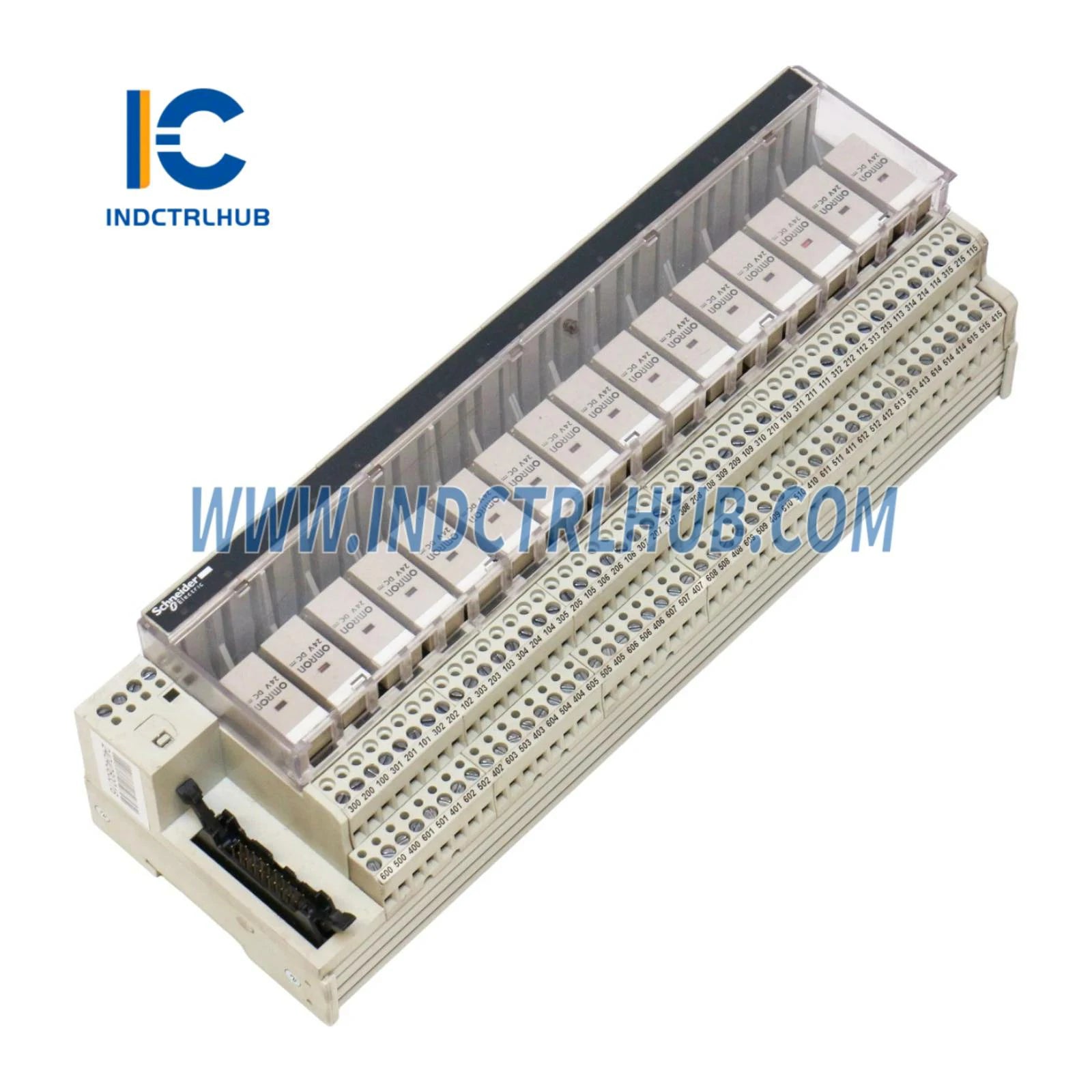

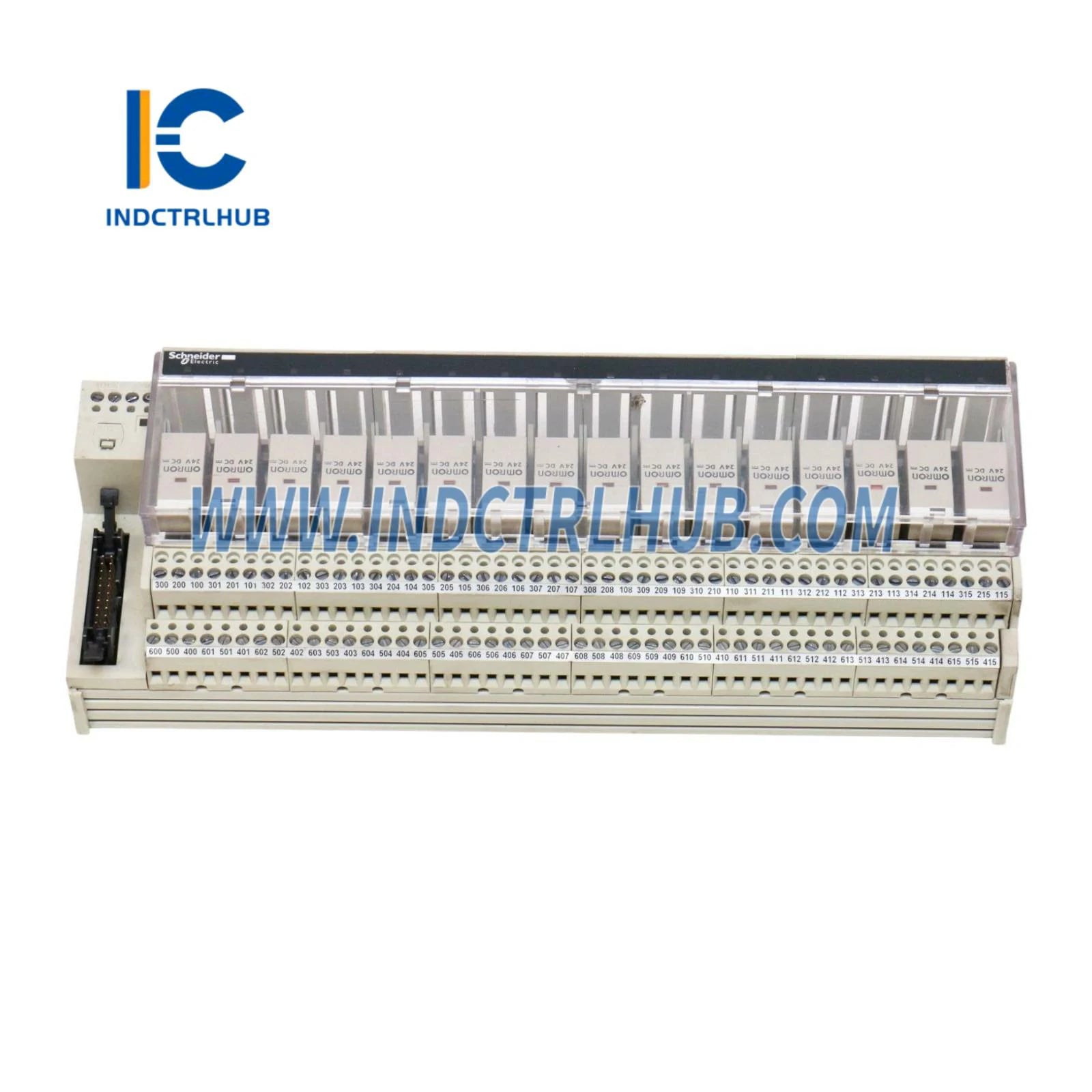

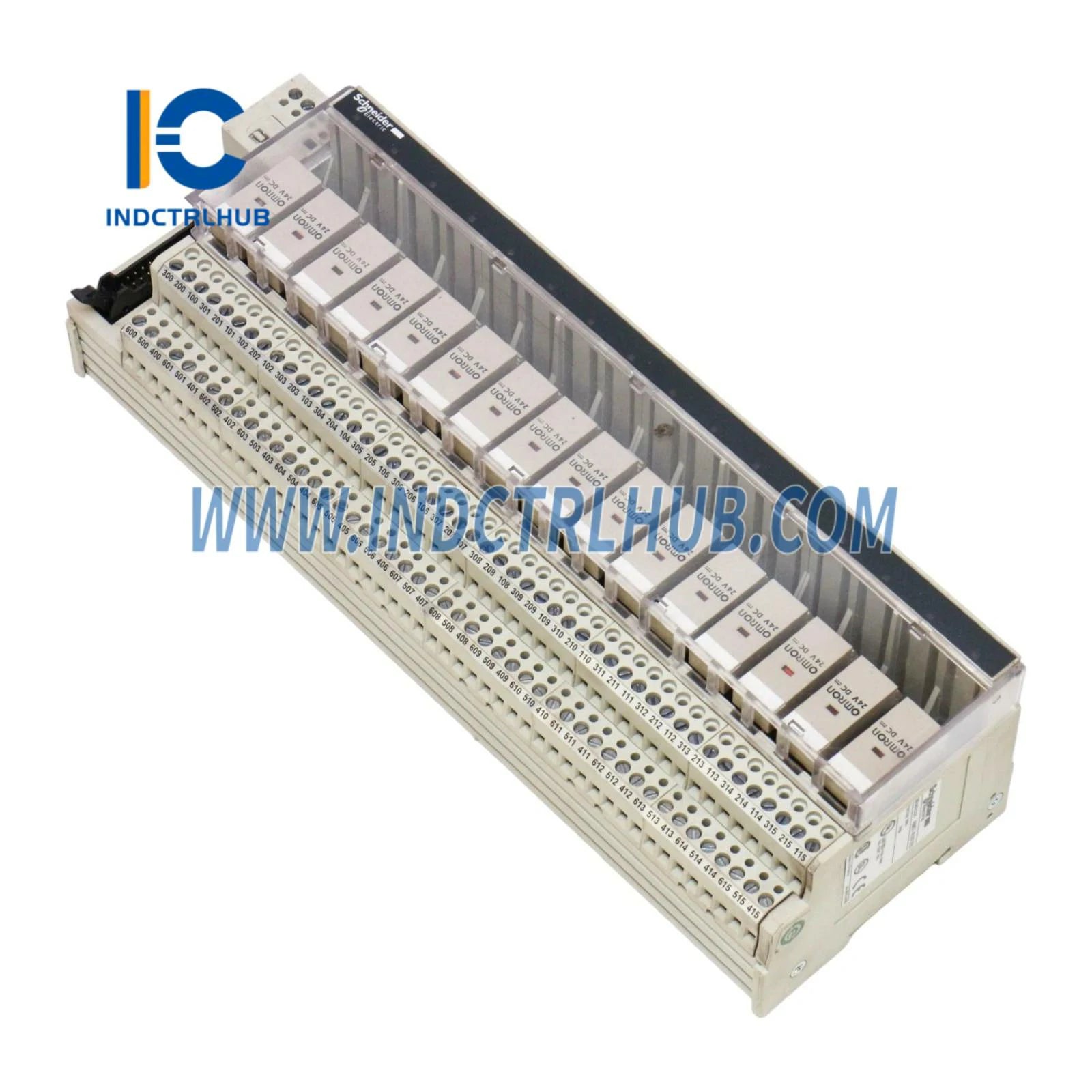

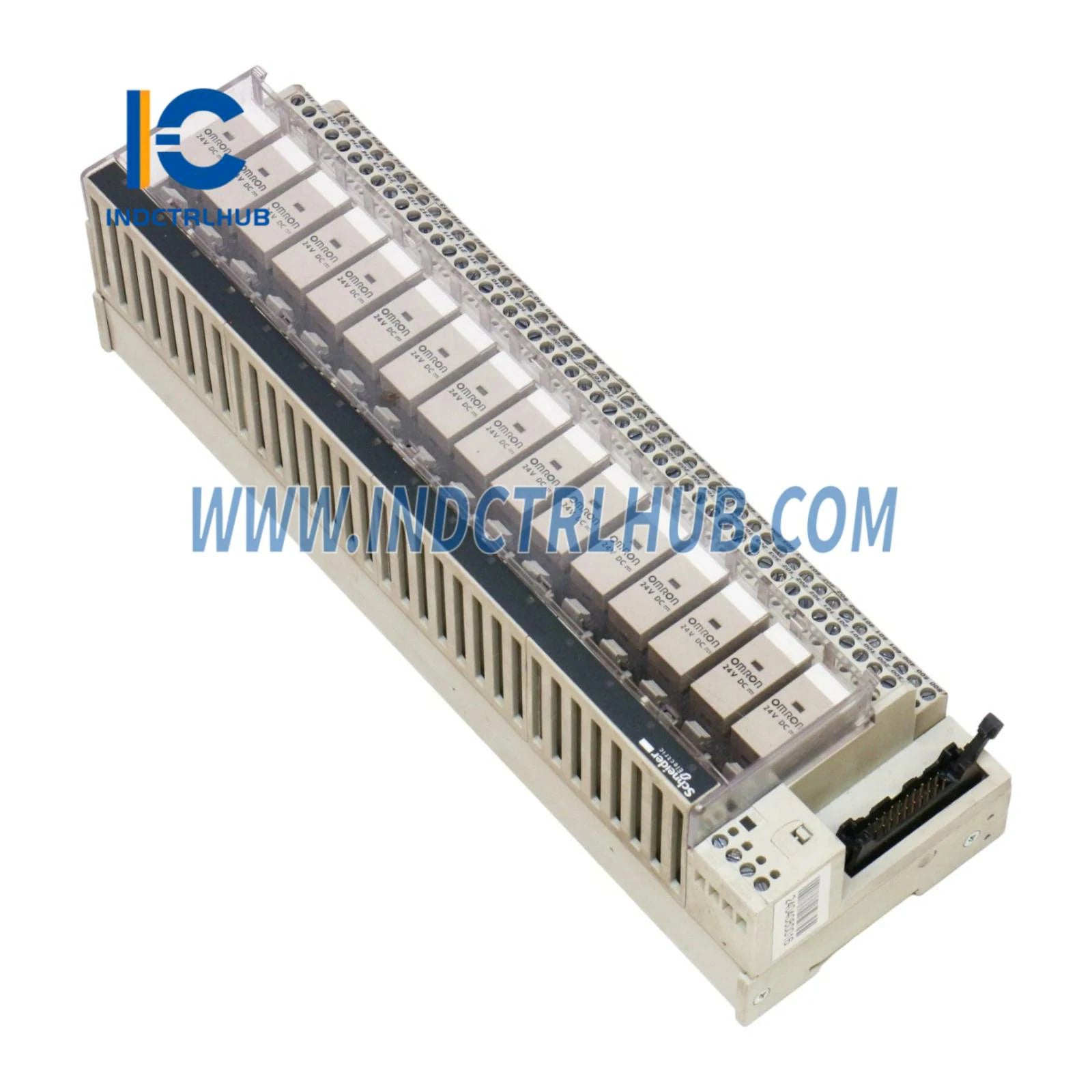

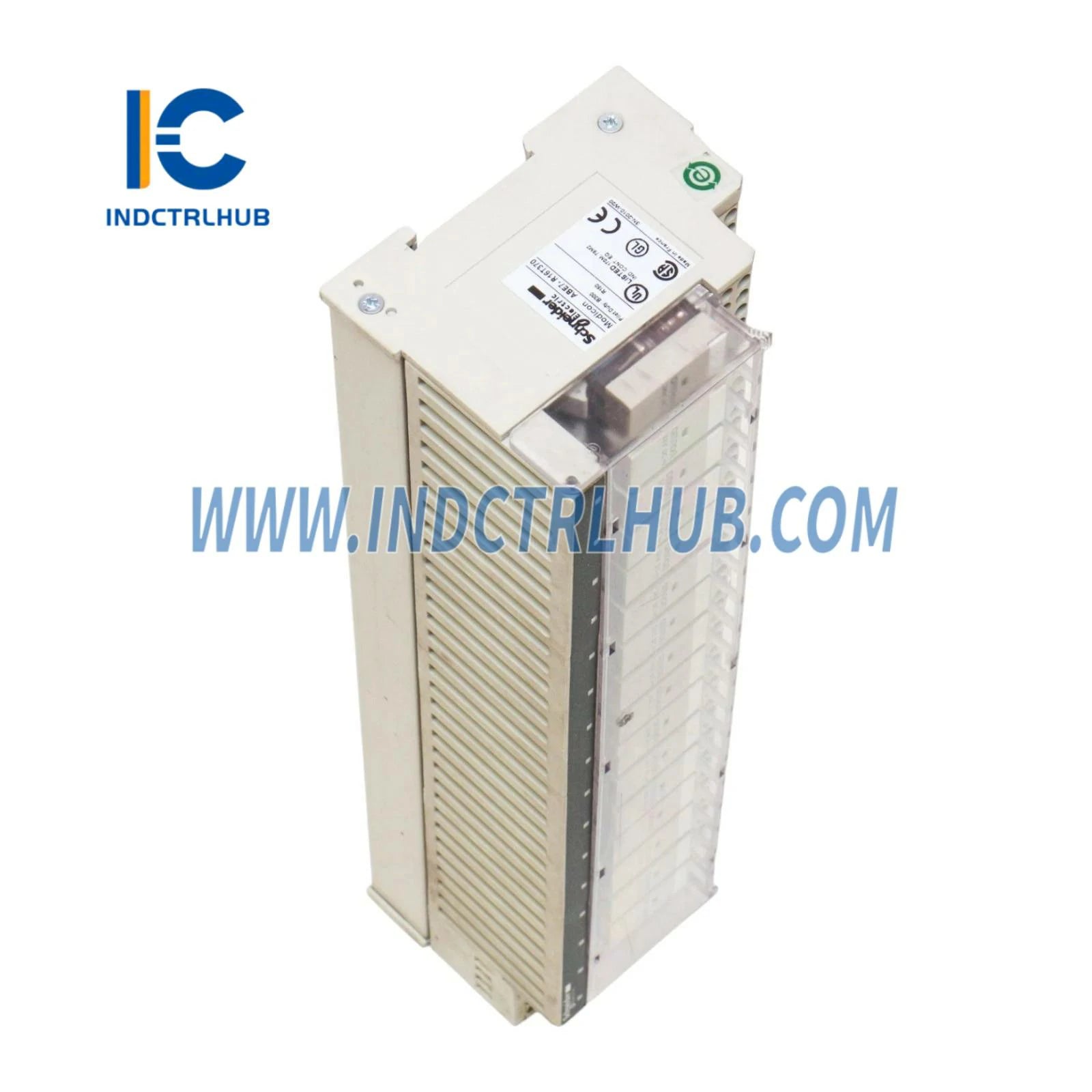

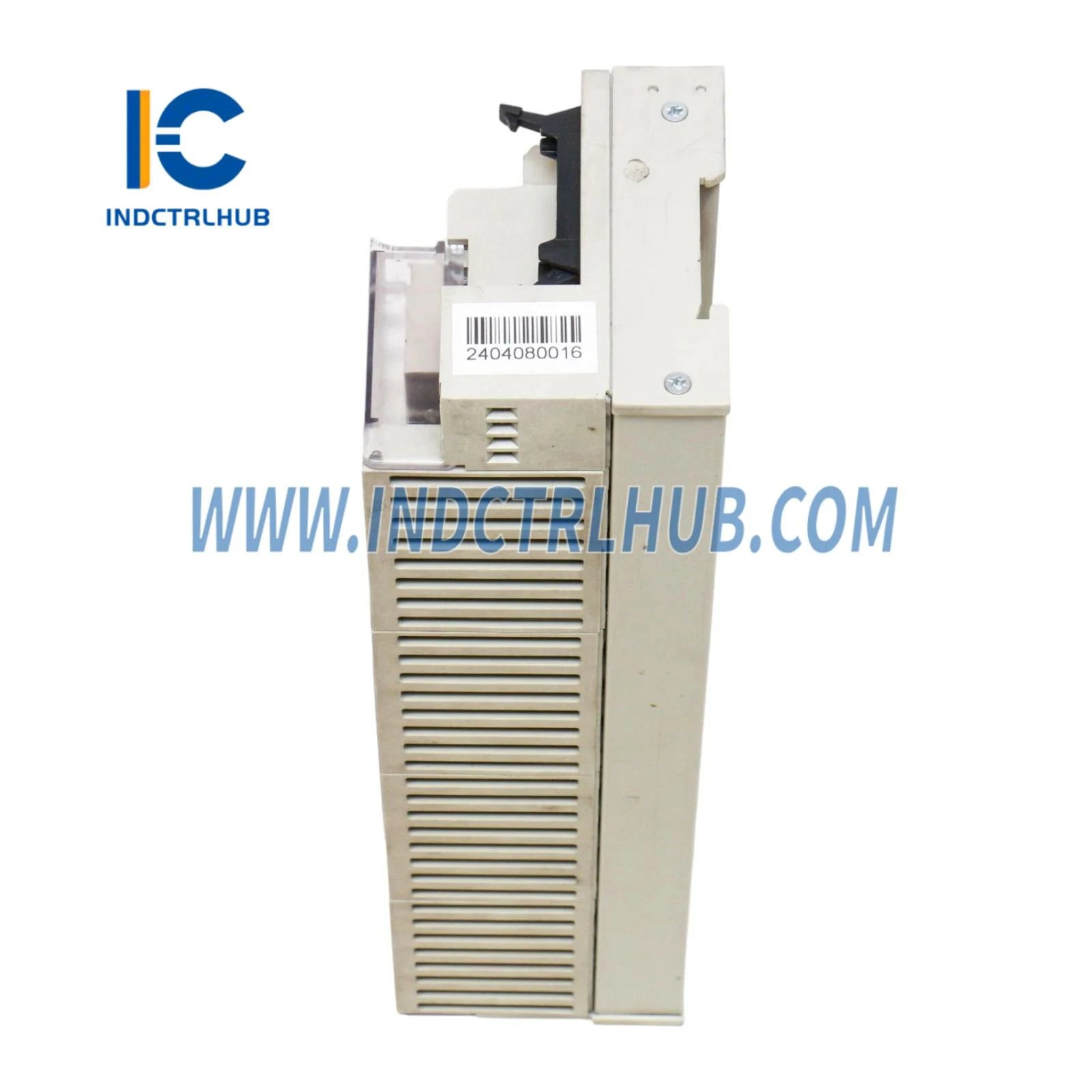

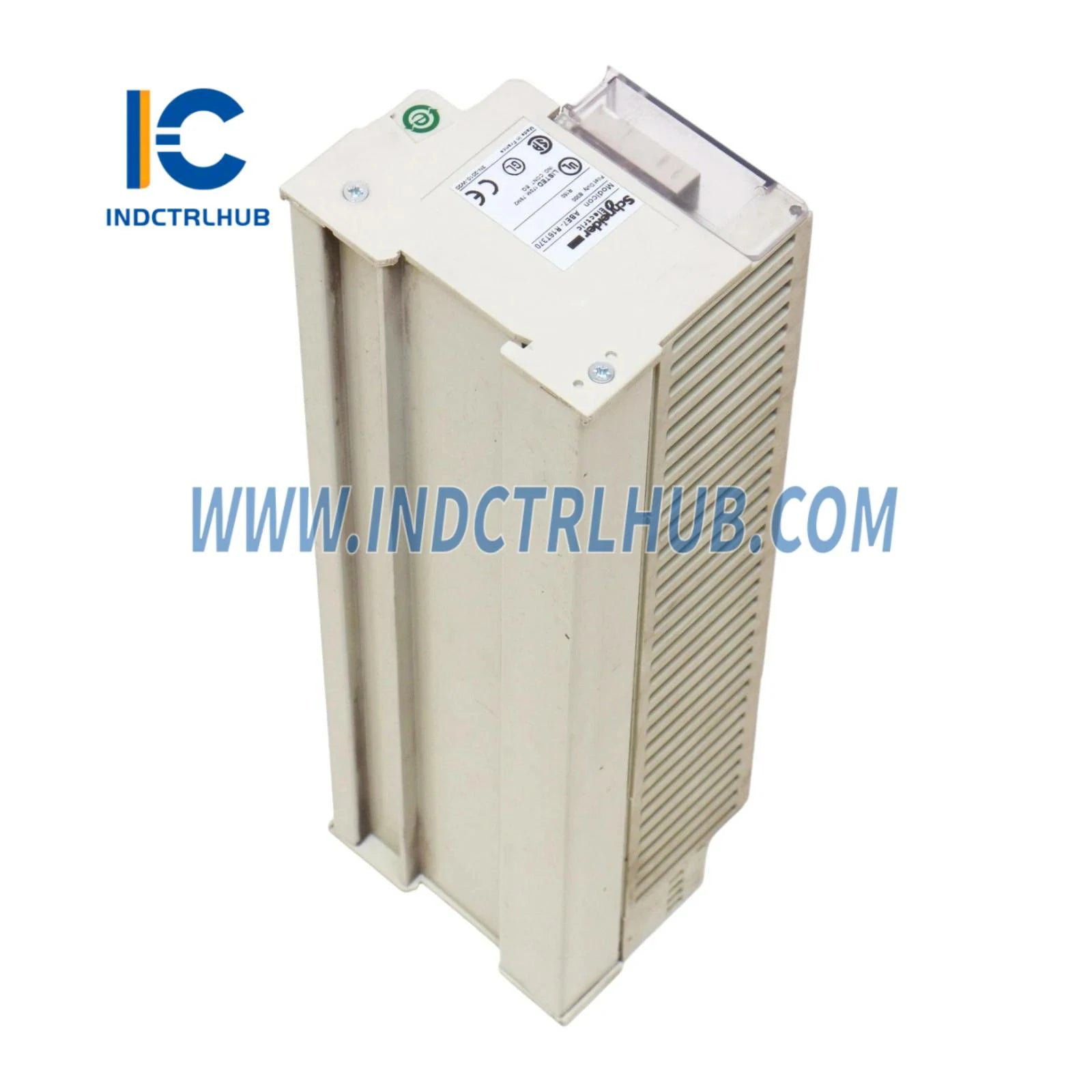

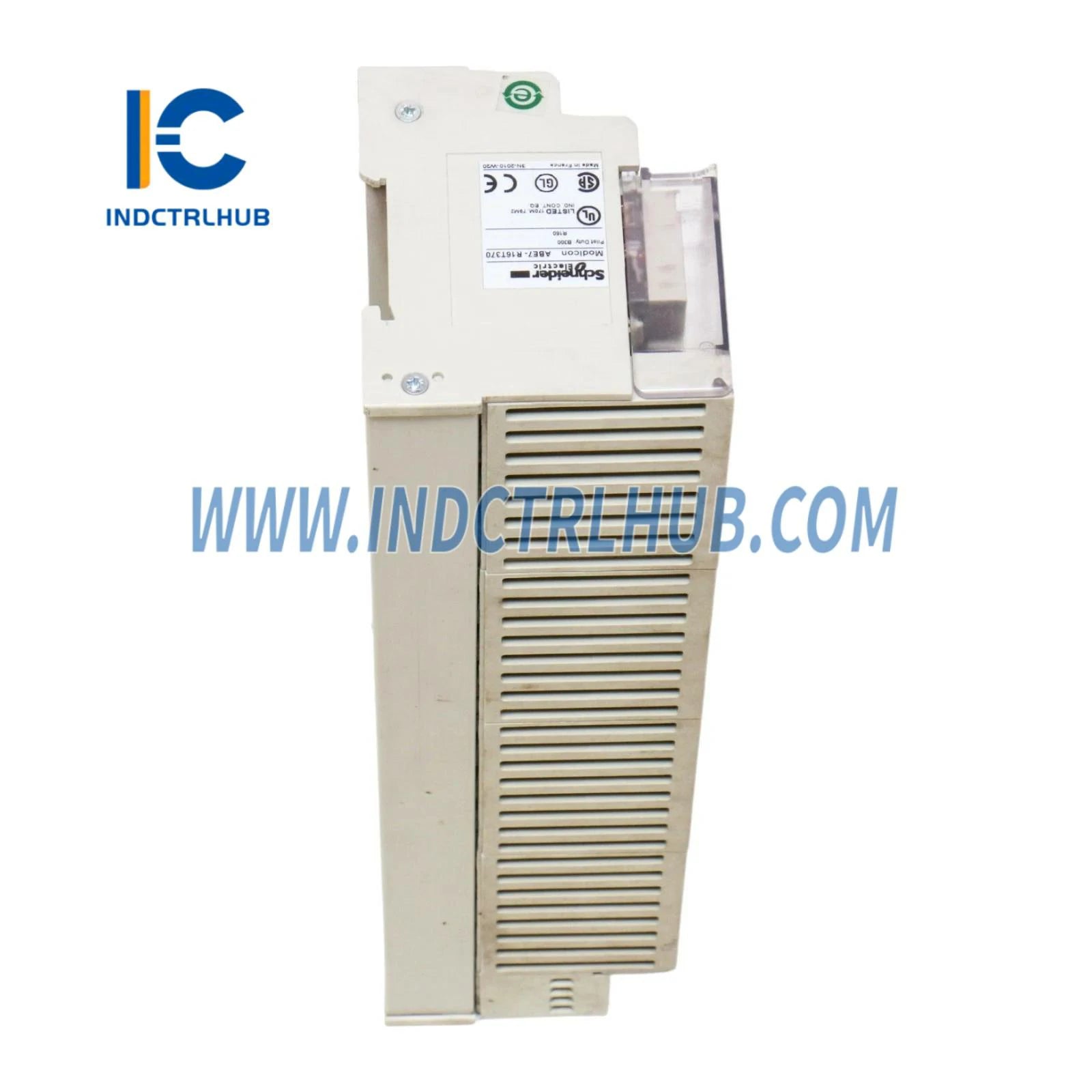

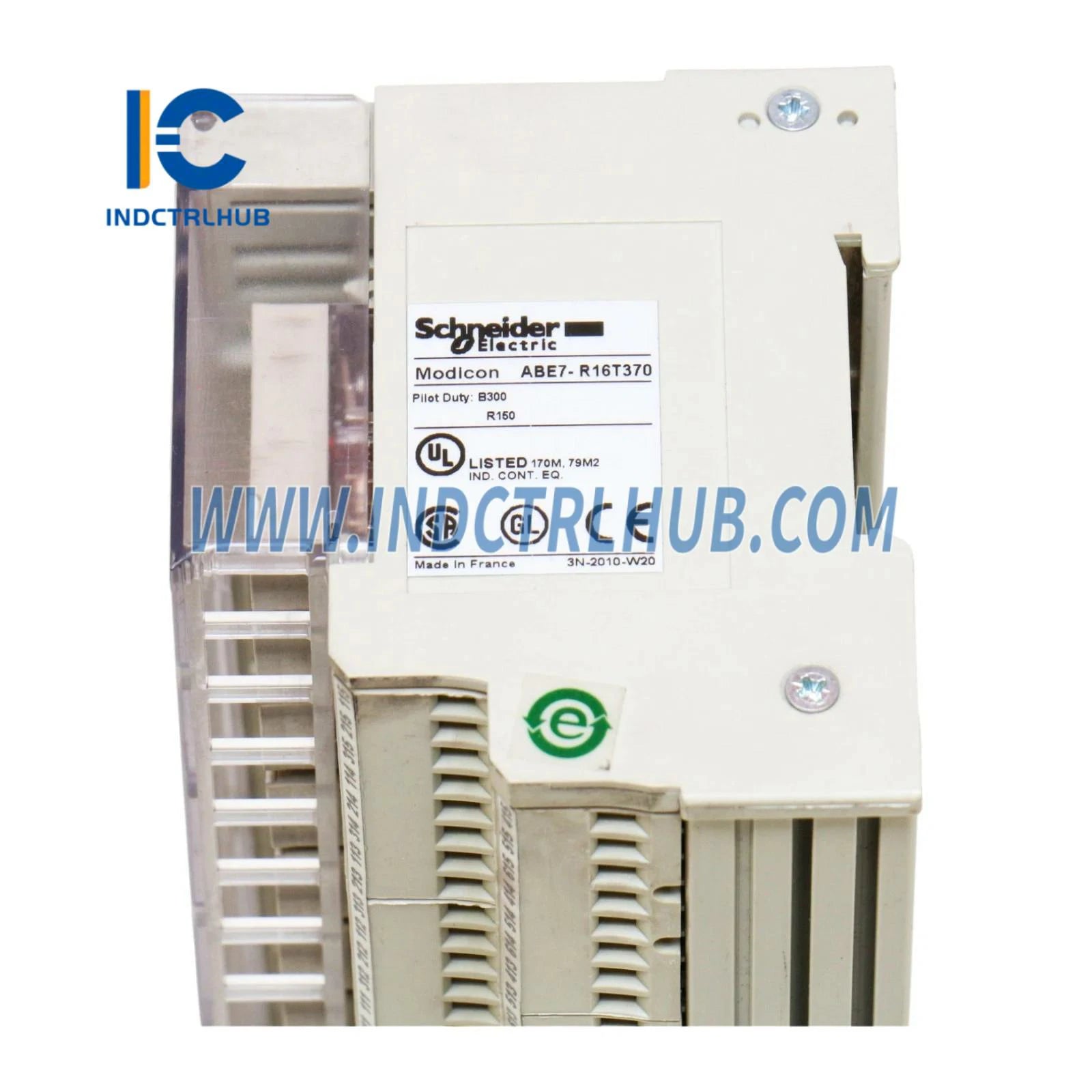

Schneider ABE7R16T370 Đế phụ với rơ le điện cơ cắm

Nhà sản xuất

Điện Schneider

Số hiệu mẫu/bộ phận

ABE7R16T370

Sự miêu tả

Cơ sở phụ với rơ le điện cơ cắm ABE7 - 16 kênh - rơ le 12,5 mm

Phạm vi sản phẩm

Modicon ABE7

Loại sản phẩm

Lớp nền phụ với rơ le điện cơ cắm

Loại nền phụ

Đầu ra cơ sở phụ

Điện áp cung cấp định mức

19…30 V (IEC 61131-2)

Số lượng kênh

16

Loại điện áp cung cấp

DC

Khả năng tương thích

ABR7S37

Đèn LED trạng thái

1 đèn LED mỗi kênh (Xanh lá) cho trạng thái kênh 1 đèn LED (Xanh lá) cho nguồn BẬT

Phân bố Độ phân cực

Không có vôn

Bảo vệ ngắn mạch

1 cầu chì bên trong (nổ nhanh, 5 x 20 mm) đầu PLC

Chế độ sửa chữa

Bằng kẹp (35 mm ray DIN đối xứng)  Bằng vít (tấm đặc với bộ cố định)

Dòng Cung Cấp Tối Đa

1 Một

Sụt áp trên cầu chì

0,3V

Điện áp cách điện định mức

2000 V (cực/đường ray gắn)  300 V (mạch cuộn dây/mạch tiếp điểm) IEC 60947-1

Điện áp chịu xung định mức

2,5kV

Loại cài đặt

II (IEC 60664-1)

Mô-men xoắn siết chặt

5,3 lbf.in (0,6 N.m) phẳng Ø 3,5 mm

Trọng lượng tịnh

1,3 kg (2,9 pound)

Chứng nhận sản phẩm

DNV, CSA, GL, EAC

Cấp độ bảo vệ IP

IP2X (IEC 60529)

Kháng lại Dây Đèn Sợi Đốt

750 °C (1382 °F) (IEC 60695-2-11)

Chống sốc

15 gn (11 ms) (IEC 60068-2-27)

Kháng rung

2 gn (f= 10…150 Hz) (IEC 60068-2-6)

Kháng lại Phóng tĩnh điện

4 kV (tiếp xúc), 8 kV (không khí) (IEC 61000-4-2, cấp 3)

Kháng lại các trường bức xạ

9.1 V/m (10 V/m) (26000000…1000000000 Hz) (IEC 61000-4-3, cấp 3)

Kháng lại các xung nhanh

2 kV (cấp 3) (IEC 61000-4-4)

Nhiệt độ môi trường (Vận hành)

-5 đến 60 °C (23 đến 140 °F) (IEC 61131-2)

Nhiệt độ môi trường (Lưu trữ)

-40 đến 80 °C (-40 đến 176 °F) (IEC 61131-2)

Mức độ ô nhiễm

2 (IEC60664-1)

Gói 1

Máy tính cá nhân

1

11,50 × 3,94 × 3,35 inch

1,181 kg (2,604 pound)

Gói 2 (Số lượng lớn)

S03

6

15,75 × 11,81 × 11,81 in

7.557 kg (16.660 lb)

Loại

US10CP222375

Lịch trình giảm giá

0CP2

GTIN

3389110705119

Khả năng trả lại

KHÔNG

Nước xuất xứ

Lát-vi-a (LV)
