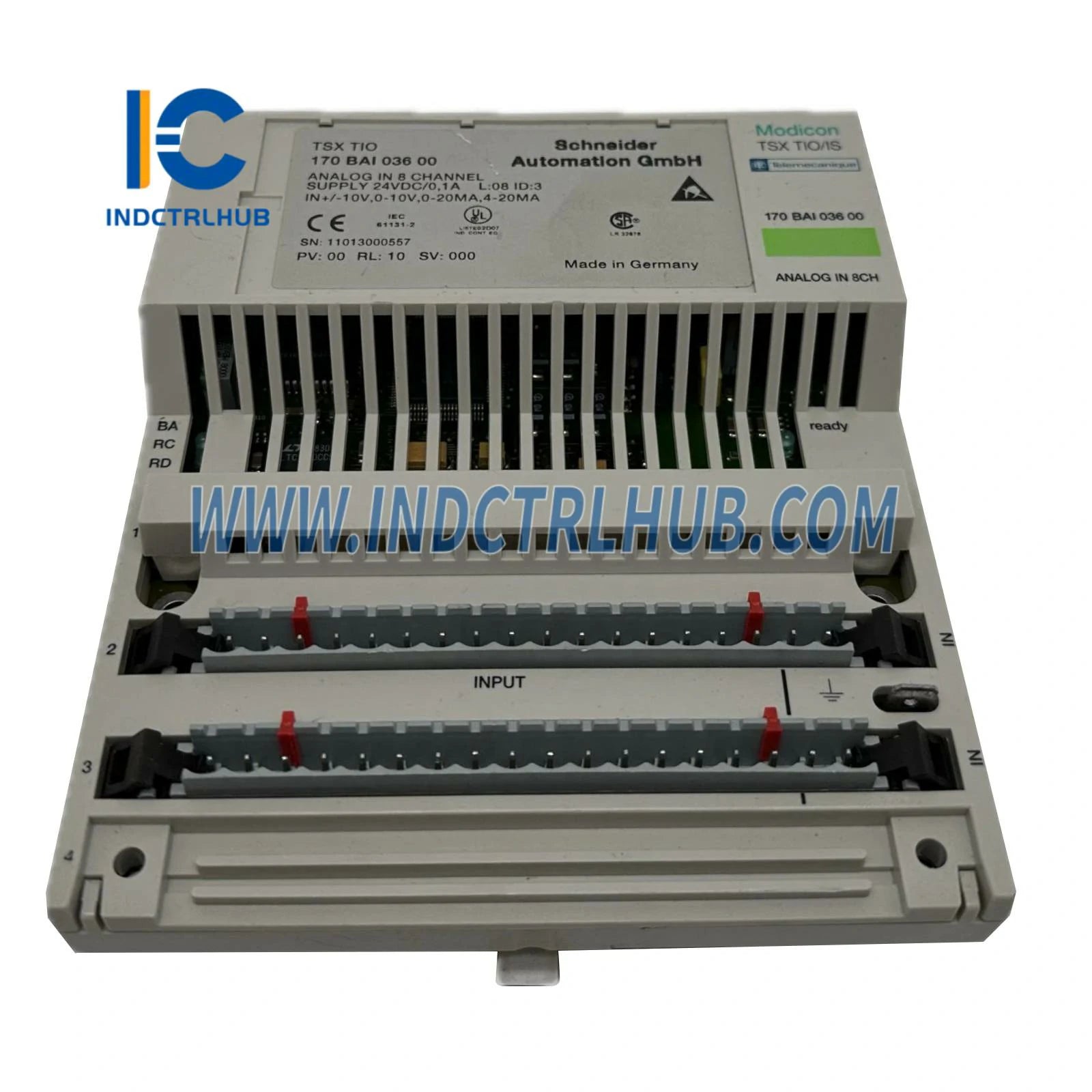

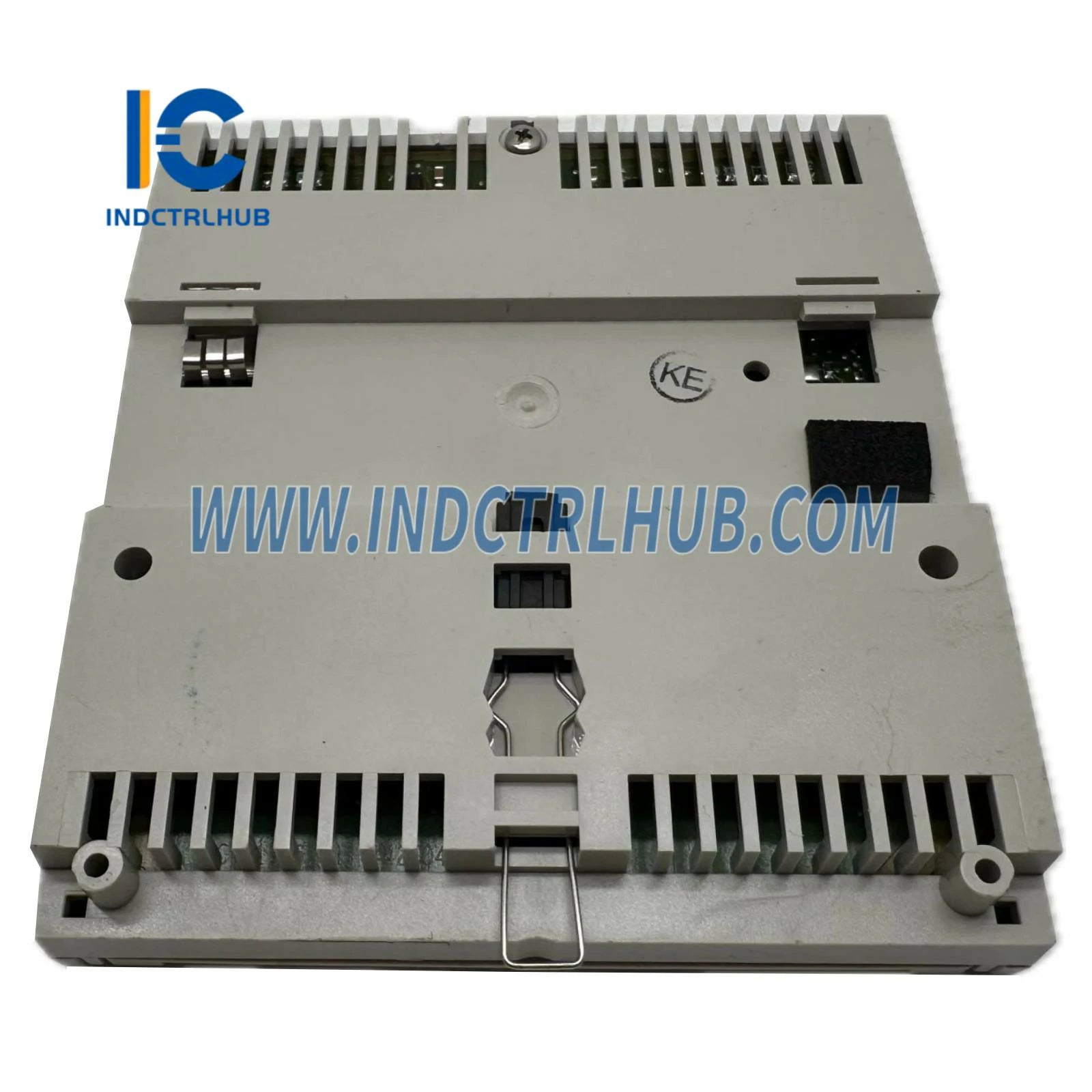

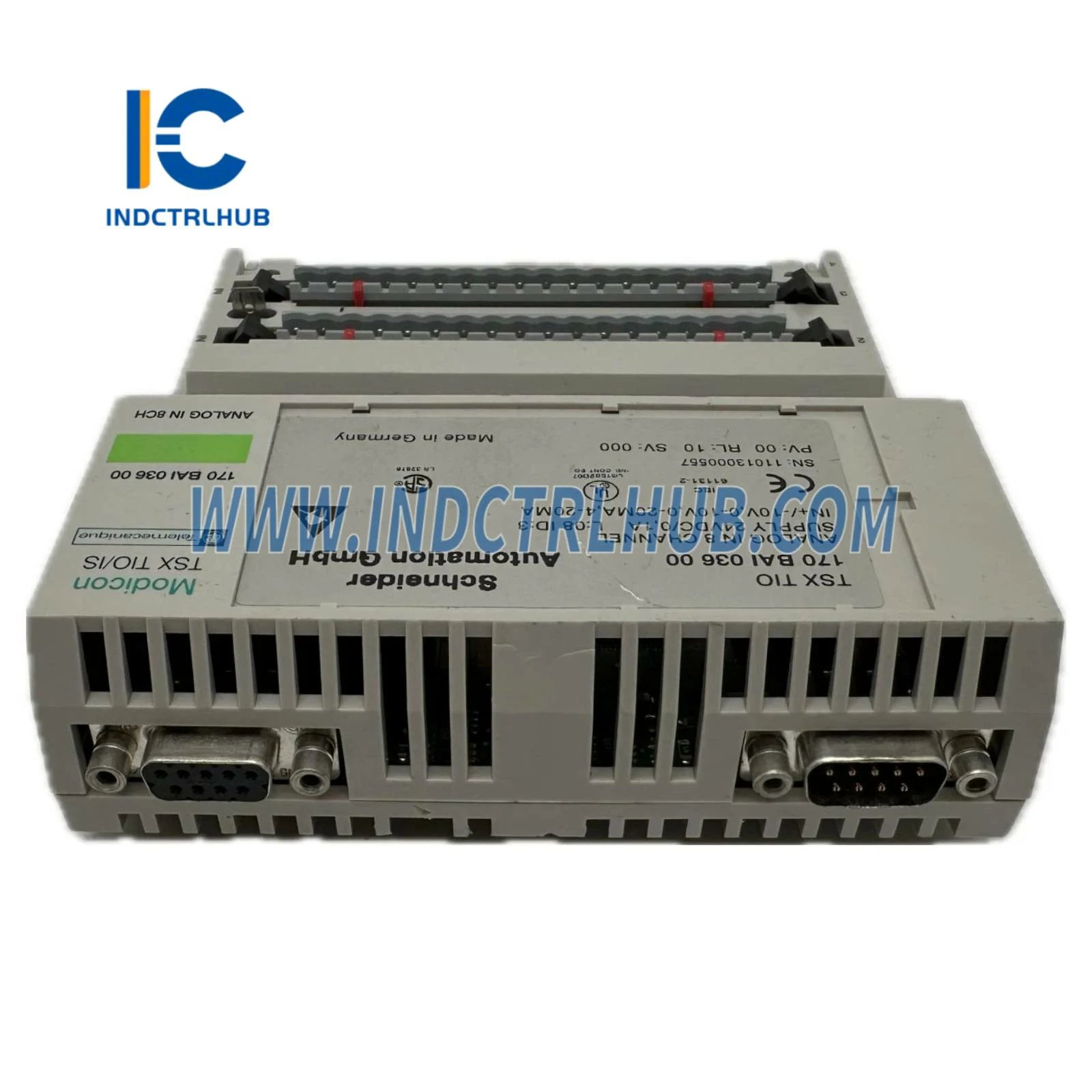

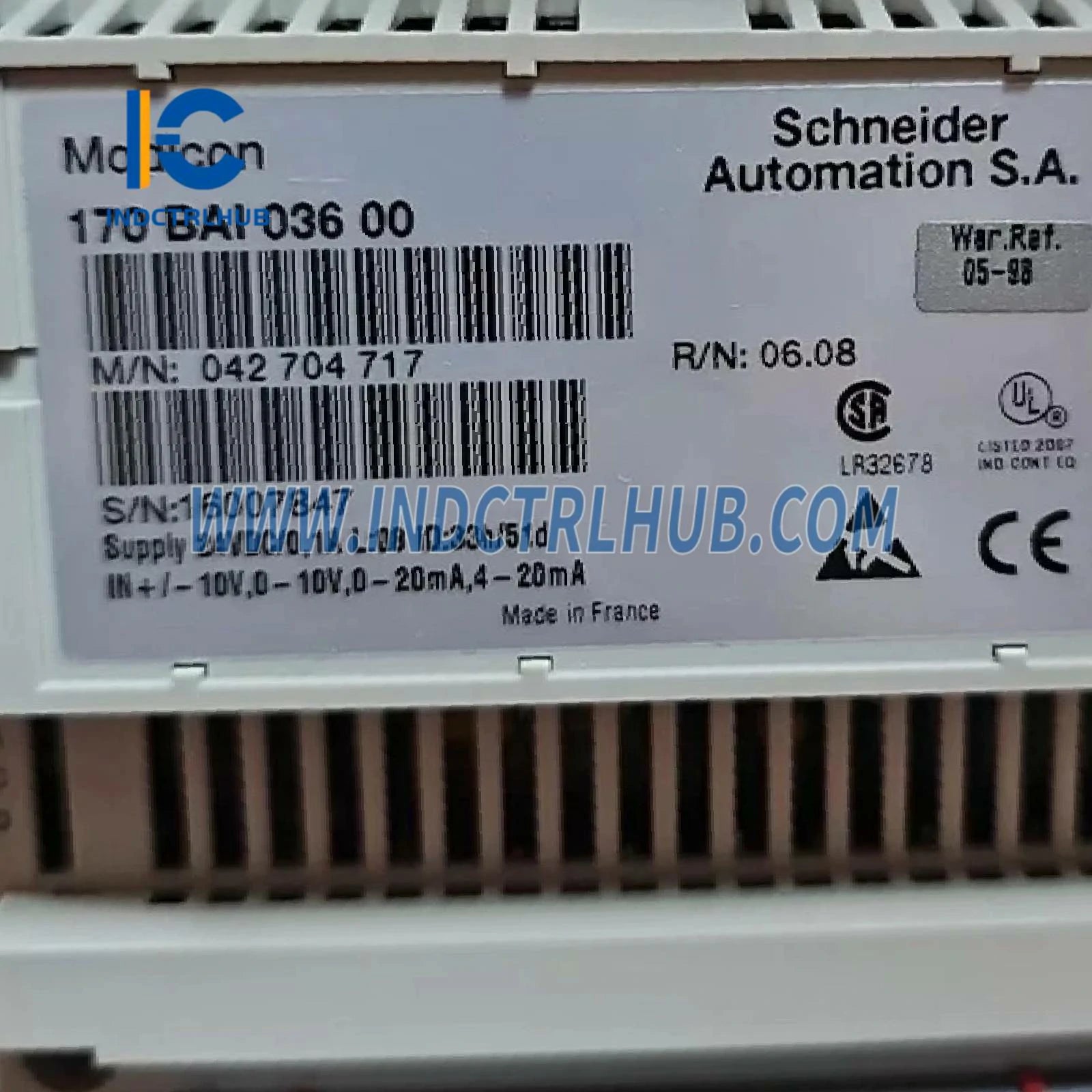

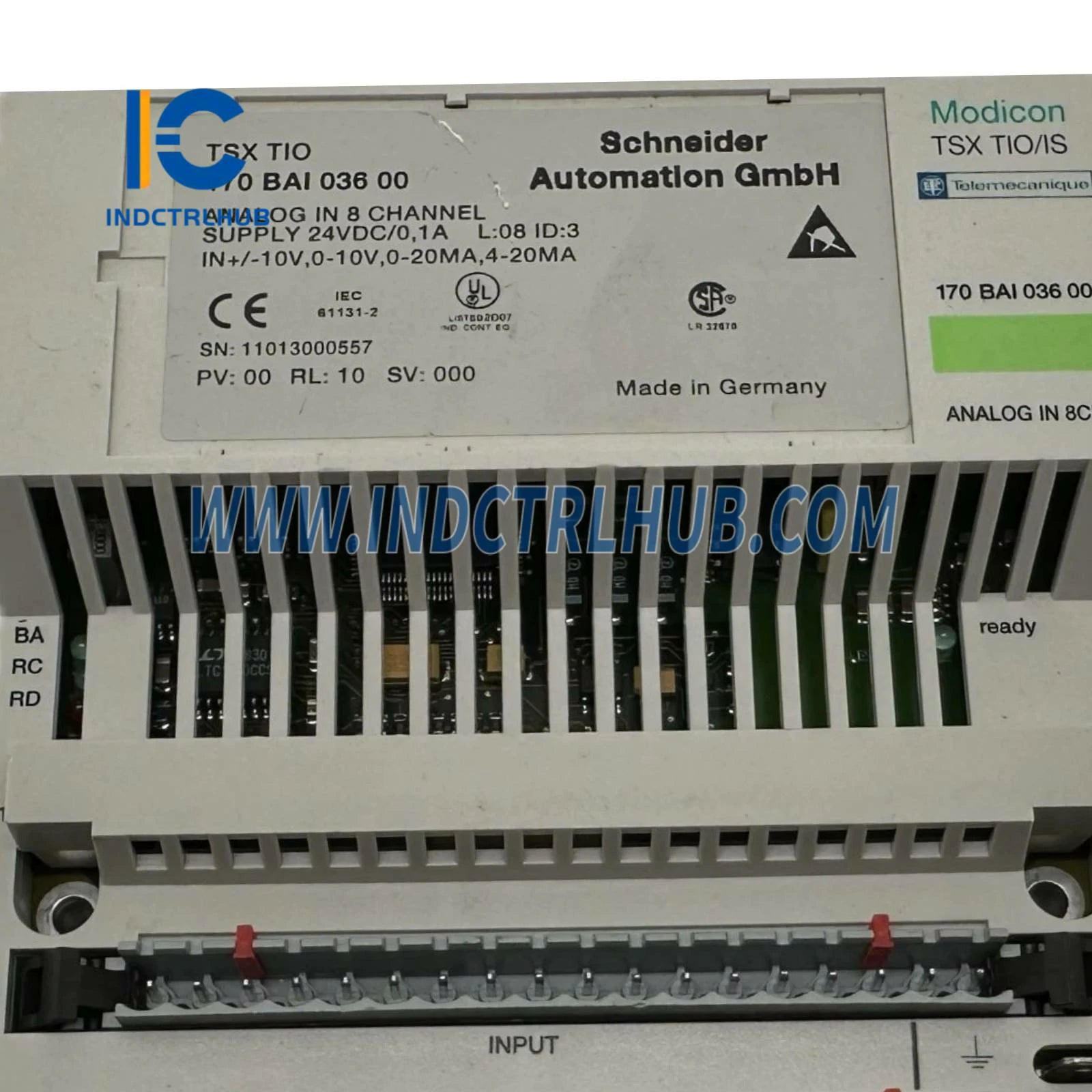

Schneider 170BAI03600 đầu vào tương tự phân tán
Schneider 170BAI03600 đầu vào tương tự phân tán
Manufacturer: Schneider
Product No.: 170BAI03600
Condition:1000 trong kho
Product Type: Đầu vào tương tự phân tán
Product Origin: USA
Payment: T/T, Western Union
Weight: 215g
Shipping port: Xiamen
Warranty: 12 months
- Hỗ trợ 24/7
- Trả hàng trong vòng 30 ngày
- Vận chuyển nhanh
Chi tiết Sản phẩm
Nhà sản xuất: Schneider Electric
Mẫu/Số Phần: 170BAI03600
Mô tả: Đầu vào tương tự phân tán, Modicon Momentum - 8 Đầu vào
_
_
Thông số kỹ thuật
_
Thông số chính
|
Danh mục |
Chi tiết |
|---|---|
|
Phạm vi sản phẩm |
Nền tảng tự động hóa Modicon Momentum |
|
Loại sản phẩm |
Cơ sở đầu vào tương tự |
|
Số lượng ngõ vào tương tự |
8 |
|
Loại đầu vào analog |
Khác biệt |
|
Dải đầu vào tương tự |
+/- 20 mA (14 bit + dấu, 250 kΩ), 4_20 mA (15 bit + dấu, 250 kΩ), +/- 10 V (14 bit + dấu, > 0,1 kΩ), +/- 5 V (14 bit + dấu, > 0,1 kΩ), 1_5 V (15 bit + dấu, > 0,1 kΩ) |
|
Định dạng dữ liệu |
16 bit có dấu đầy đủ |
_
Độ chính xác & Chuyển đổi
|
Danh mục |
Chi tiết |
|---|---|
|
Sai số độ chính xác tuyệt đối |
+/- 0,13 % thang đo đầy đủ ở 25 °C (1_5 V), +/- 0,19 % thang đo đầy đủ ở 60 °C (1_5 V), +/- 0,21 % thang đo đầy đủ ở 25 °C (+/- 5 V), +/- 0,26 % thang đo đầy đủ ở 60 °C (+/- 5 V), +/- 0,27 % thang đo đầy đủ ở 25 °C (+/- 10 V), +/- 0,27 % thang đo đầy đủ ở 25 °C (4_20 mA), +/- 0,32 % thang đo đầy đủ ở 25 °C (+/- 20 mA), +/- 0,32 % thang đo đầy đủ ở 60 °C (+/- 10 V), +/- 0,38 % thang đo đầy đủ ở 60 °C (4_20 mA), +/- 0,41 % thang đo đầy đủ ở 60 °C (+/- 20 mA) |
|
Thời Gian Chuyển Đổi |
12 ms mỗi kênh |
|
Cách ly giữa các kênh |
+/- 200 V DC trong 1 phút |
|
Cách ly giữa các kênh và đất |
500 V AC trong 1 phút |
|
Cách ly giữa các kênh và Bus |
500 V AC trong 1 phút |
|
Điện áp chế độ chung cho phép |
100 V DC (47_63 Hz) giữa các kênh với đất, 250 V AC (47_63 Hz) giữa các kênh với đất |
|
Chống nhiễu chế độ chung |
> 80 dB giữa các kênh với đất |
_
Đặc tính điện & cơ khí
|
Danh mục |
Chi tiết |
|---|---|
|
Yêu cầu nguồn bên ngoài |
< 382 mA DC, 20,4_28,8 V DC, 24 V DC |
|
Bảo vệ Đảo Ngược Cực |
Nội bộ |
|
Ký hiệu |
CE |
|
Báo hiệu Cục bộ |
1 đèn LED (xanh lá) báo sẵn sàng, 8 đèn LED báo trạng thái kênh |
|
Kết nối điện |
2 đầu nối cho khối đầu cuối có thể tháo rời |
|
Kích Thước (D x R x C) |
47,5 mm (Chiều sâu), 125 mm (Chiều cao), 141,5 mm (Chiều rộng) |
|
Trọng lượng tịnh |
0,215 kg |
_
_
Môi trường
|
Danh mục |
Chi tiết |
|---|---|
|
Tiêu chuẩn |
EN 50081-2, IEC 1131 |
|
Chứng nhận sản phẩm |
FM Class 1 Division 2, CSA, UL |
|
Xử lý bảo vệ |
TC |
|
Kháng lại Phóng tĩnh điện |
4 kV tiếp xúc, 8 kV không khí (IEC 801-2) |
|
Kháng lại các trường điện từ |
10 V/m (80_1000 MHz, IEC 801-3) |
|
Nhiệt độ không khí xung quanh (Vận hành) |
0_60 °C |
|
Nhiệt độ không khí xung quanh (Lưu trữ) |
-40_85 °C |
|
Độ ẩm tương đối |
95 % không ngưng tụ |
|
Độ cao hoạt động |
<= 5000 m |
_
