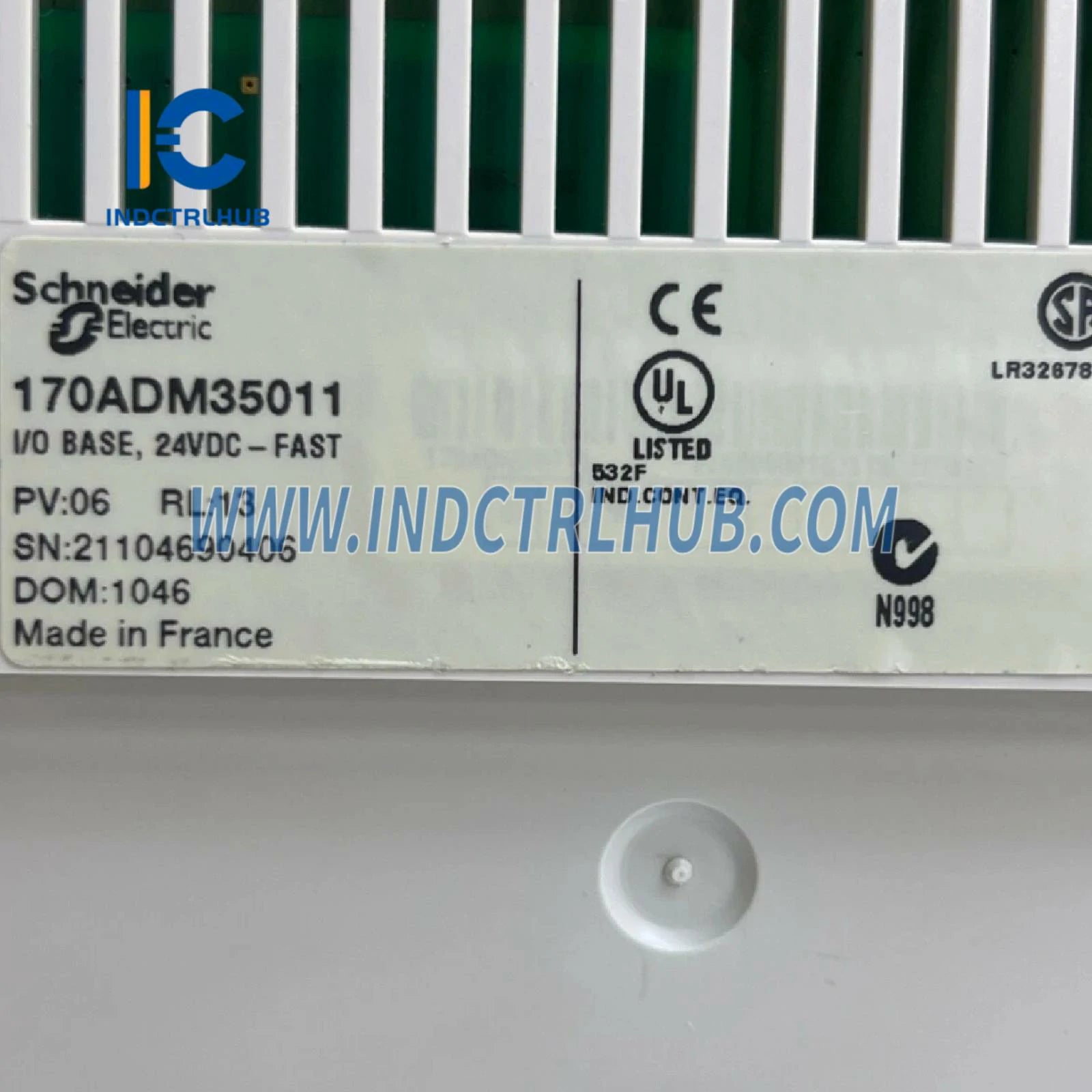

Mô-đun I/O rời Schneider 170ADM35011 Modicon Momentum

Nhà sản xuất

Điện Schneider

Số hiệu mẫu/bộ phận

170ADM35011

Sự miêu tả

Mô-đun I/O rời Modicon Momentum – 16 I/O trạng thái rắn

Loại sản phẩm

Cơ sở I/O trạng thái rắn rời rạc (DC)

Phạm vi sản phẩm

Nền tảng tự động hóa Modicon Momentum

Số đầu vào rời rạc

16

Logic Đầu Vào Rời Rạc

Tích cực

Điện áp đầu vào rời rạc

24V một chiều

Số Đầu Ra Rời Rạc

16

Loại Đầu Ra Rời Rạc

Công tắc trạng thái rắn

Điện áp đầu ra rời rạc

≤ 30V một chiều, 24V một chiều

Logic Đầu Ra Rời Rạc

Tích cực

Điện áp cung cấp

24V một chiều

Giới hạn điện áp đầu vào

-3…30 V

Trạng thái điện áp 0 Được đảm bảo

-3…5V

Trạng thái điện áp 1 được đảm bảo

11…30 V

Trạng Thái Hiện Tại 0 Được Đảm Bảo

≤ 1,2mA

Trạng Thái Hiện Tại 1 Được Đảm Bảo

≥ 2,5mA

Điện trở đầu vào

4kΩ

Dòng ra rời rạc

4 A mỗi nhóm8 A mỗi mô-đun0,5 A mỗi điểm

Dòng rò tối đa

1 mA tại 24 V (mạch đầu ra)

Dòng điện đầu ra cực đại

5 Một

Sụt áp tối đa

<0,5 V tại 0,5 A (mạch đầu ra trạng thái 1)

Loại lỗi

Quá tải ở đầu ra

Thời gian phản hồi

< 0.1 ms (trạng thái 0 đến 1 trên đầu ra)< 0.1 ms (trạng thái 1 đến 0 trên đầu ra)0.06 ms (trạng thái 0 đến 1 trên đầu vào)0.08 ms (trạng thái 1 đến 0 trên đầu vào)

Cách ly giữa các kênh và bus

500 V xoay chiều

Tản điện

≤ 8 W6 W

Chiều cao

141,5mm

Chiều rộng

125mm

Độ sâu

47,5mm

Cân nặng

0,2kg

Nhiệt độ hoạt động

0…60 °C

Nhiệt độ lưu trữ

-40…85 °C

Độ ẩm tương đối

95% không ngưng tụ

Độ cao hoạt động

≤ 5000m

Kháng tĩnh điện

4 kV tiếp xúc, 8 kV không khí (IEC 801-2)

Điện trở trường EM

10 V/m (80–1000 MHz, IEC 801-3)

CÁI NÀY

Đã đánh dấu

CSA

Đã được chứng nhận

UL

Đã được chứng nhận
