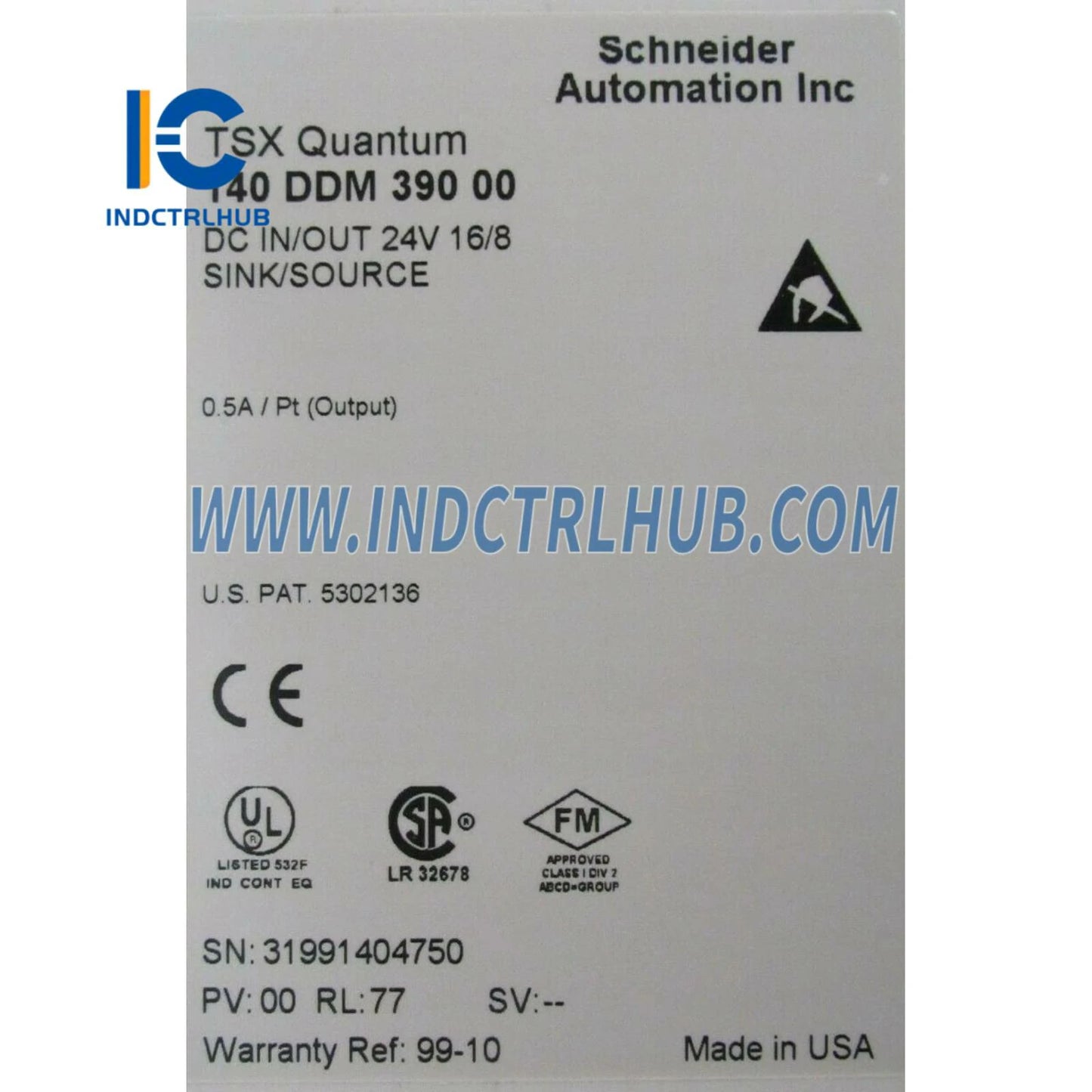

Mô-đun I/O rời Schneider 140DDM39000 Modicon Quantum

Nhà sản xuất

Điện Schneider

Số hiệu mẫu/bộ phận

140DDM39000

Sự miêu tả

Mô-đun I/O rời Modicon Quantum - 16 I - 24 V DC - 8 O trạng thái rắn

Loại sản phẩm

Mô-đun I/O Rời Rạc Hỗn Hợp

Phạm vi sản phẩm

Nền tảng tự động hóa Modicon Quantum

Số lượng I/O

24 (16 đầu vào, 8 đầu ra)

Đầu vào rời rạc

16 (2 nhóm 8 người)

Logic đầu vào

Bồn rửa

Điện áp đầu vào

24V một chiều

Giới hạn điện áp đầu vào

30V

Ngưỡng đầu vào

Trạng thái 0: -3 đến 5 VTrạng thái 1: 15 đến 30 V

Ngưỡng Dòng Điện Đầu Vào

Trạng thái 0: ≤ 0,5 mATrạng thái 1: ≥ 2 mA

Trở kháng đầu vào

2500 Ohm

Giải quyết Yêu cầu

1 từ đầu vào + 0,5 từ đầu ra

Giới Hạn Tần Số Mạng

47–63 Hz

Đầu ra rời rạc

8 (2 nhóm 4 người)

Loại đầu ra

Trạng thái rắn

Logic đầu ra

Bồn rửa

Điện áp đầu ra

24V một chiều

Giới hạn điện áp đầu ra

19,2–30 V DC điển hình56 V DC (tối đa 1,3 ms)

Dòng tải tối đa

0,5 A mỗi điểm2 A mỗi nhóm4 A mỗi mô-đun

Giảm điện áp tối đa

< 0,4V ở 0,5A

Công suất tối đa (Tuyệt đối)

5 A trong 500 µs mỗi điểm

Độ tự cảm tải tối đa

500 mH ở tần số 4Hz

Dung lượng tải tối đa

50 µF

Dòng rò rỉ

0,4 mA ở 30 V DC

Thời gian phản hồi đầu ra

≤ 1 ms (thay đổi trạng thái)

Sự bảo vệ

TVS trên các đầu ra, đầu vào giới hạn bằng điện trở, cầu chì 5 A/nhóm

Cách ly (nhóm đến bus)

1780 Vrms trong 1 phút

Cách ly (nhóm với nhóm)

500 Vrms trong 1 phút

Chỉ báo lỗi

Cầu chì bị cháy, mất nguồn điện trường

Tản điện

1,75 W + (0,36 × đầu vào BẬT) + (1,1 × tổng dòng ra I)

Yêu cầu dòng điện của Bus

330mA

Tín hiệu cục bộ

Đèn LED xanh lá: Xe buýt hoạt động Đèn LED đỏ: Lỗi Đèn LED xanh lá/đỏ: Trạng thái vào/ra

Đánh dấu

CÁI NÀY

Trọng lượng tịnh

0,3kg

Nhiệt độ hoạt động

0…60 °C

Nhiệt độ lưu trữ

-40…85 °C

Độ ẩm tương đối

95 % (không ngưng tụ)

Độ cao hoạt động

≤ 5000m

Phóng tĩnh điện (ESD)

4 kV tiếp xúc, 8 kV không khí (IEC 801-2)

Điện trở trường EM

10 V/m (80–1000 MHz) (IEC 801-3)

Chứng nhận

CE, cUL

Gói 1

1

31,2 × 4,5 × 16,3

426,0g

Gói 2 (S03)

7

40,0 × 30,0 × 30,0

3.039kg
