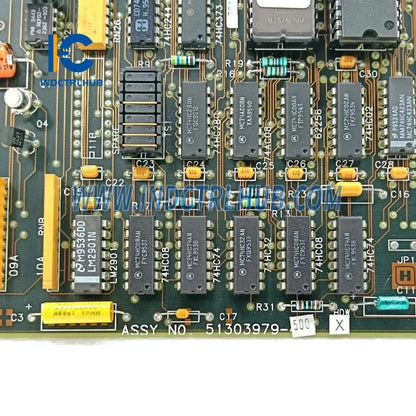

Mô-đun Giao diện Truyền thông Honeywell 51303979-500 (Cổng nối tiếp cấp công nghiệp)
Honeywell 51303979-500 là giao diện truyền thông nối tiếp độ tin cậy cao, thiết kế để trao đổi dữ liệu liền mạch giữa hệ thống điều khiển phân tán Honeywell TDC 3000 và các thiết bị bên thứ ba. Được phát triển để giải quyết vấn đề không tương thích giao thức và đảm bảo tính toàn vẹn tín hiệu trong môi trường công nghiệp khắc nghiệt, mô-đun này cung cấp kết nối RS-232/RS-485 cách ly điện galvanic với tính năng cắm và chạy đơn giản. Lý tưởng cho kỹ sư quy trình, nhà tích hợp hệ thống và đội ngũ tự động hóa nhà máy cần giao tiếp fieldbus bền bỉ mà không cần lập trình tùy chỉnh.
Tính năng & Lợi ích Chính
- Hỗ trợ Hai Giao thức: Giao diện RS-232 và RS-485 tích hợp loại bỏ nhu cầu bộ chuyển đổi ngoài, giảm chi phí lắp đặt lên đến 40% đồng thời cải thiện độ tin cậy tín hiệu trong môi trường điện nhiễu.
- Cách ly Điện Galvanic (2.5kV): Bảo vệ thiết bị điều khiển nhạy cảm khỏi vòng đất và xung điện áp, kéo dài thời gian hoạt động của hệ thống tại các nhà máy lọc dầu, nhà máy hóa chất và cơ sở phát điện.
- Thiết kế Thay nóng: Thay thế tại hiện trường mà không cần tắt hệ thống, giảm thiểu thời gian bảo trì và gián đoạn sản xuất trong quá trình xử lý sự cố hoặc nâng cấp.
- Phạm vi Nhiệt độ Rộng (-40°C đến +70°C): Hiệu suất đã được chứng minh trong điều kiện khí hậu khắc nghiệt từ các giàn khoan ngoài khơi Bắc Cực đến các cơ sở sa mạc Trung Đông.
- Cấu hình Cắm và Chạy: Tự động phát hiện tốc độ truyền (300-115200 bps) và cài đặt chẵn lẻ, rút ngắn thời gian triển khai từ giờ xuống còn phút so với giao diện cũ.
- Chẩn đoán LED: Đèn báo hoạt động TX/RX và trạng thái lỗi theo thời gian thực giúp tăng tốc xử lý sự cố, giảm thời gian sửa chữa trung bình (MTTR) đến 60%.
Kịch bản ứng dụng
Tích hợp SCADA Dầu khí: Kết nối bộ điều khiển Honeywell TDC 3000 với các thiết bị đầu cuối từ xa (RTU) và máy tính lưu lượng qua mạng đa điểm RS-485, cho phép giám sát tập trung áp suất giếng, lưu lượng đường ống và mức bồn chứa tại các cơ sở phân tán.
Kiểm soát Quy trình Hóa chất theo Lô: Giao diện hệ thống quản lý công thức và máy quét mã vạch với nền tảng DCS qua kết nối nối tiếp RS-232, đảm bảo theo dõi nguyên liệu chính xác và tuân thủ quy định (FDA 21 CFR Phần 11) trong sản xuất dược phẩm và hóa chất đặc biệt.
Thu thập Dữ liệu Nhà máy Điện: Kết nối các bộ điều khiển tua-bin cũ và thiết bị giám sát khí thải với hệ thống HMI hiện đại, bảo vệ vốn đầu tư trong khi đáp ứng yêu cầu báo cáo giám sát khí thải liên tục (CEMS) của EPA.
Mạng SCADA Xử lý Nước: Thiết lập liên lạc tin cậy giữa các trạm bơm PLC và máy chủ SCADA trung tâm qua liên kết RS-485 khoảng cách xa (tối đa 1200m), giảm chi phí hạ tầng cáp quang trong hệ thống phân phối nước đô thị.
Tích hợp Dây chuyền Sản xuất: Kết nối đầu đọc mã vạch, cân điện tử và hệ thống kiểm tra hình ảnh vào mạng điều khiển sản xuất, cho phép thu thập dữ liệu chất lượng theo thời gian thực và theo dõi OEE (Hiệu quả Thiết bị Tổng thể) trong các nhà máy lắp ráp ô tô và điện tử.
Thông số kỹ thuật & Hướng dẫn lựa chọn
| Tham số | Thông số kỹ thuật | Ghi chú |
|---|---|---|
| Số model | 51303979-500 | Niêm phong nhà máy, tuân thủ RoHS |
| Loại giao diện | RS-232 / RS-485 | Chọn bằng phần mềm qua công tắc DIP |
| Tốc độ Baud | 300 - 115200 bps | Hỗ trợ tự động phát hiện |
| Bit dữ liệu | 7 / 8 bit | Cấu hình theo ứng dụng |
| Bit chẵn lẻ | Không / Chẵn / Lẻ | Chọn được qua cài đặt đầu cuối |
| Bit dừng | 1 / 2 bit | Cấu hình UART chuẩn |
| Điện áp cách ly | 2500 VDC | Đáp ứng tiêu chuẩn an toàn IEC 61010-1 |
| Nhiệt độ hoạt động | -40°C đến +70°C | Dải nhiệt công nghiệp mở rộng |
| Nhiệt độ lưu trữ | -55°C đến +85°C | Ổn định lâu dài khi lưu kho |
| Độ ẩm | 5% đến 95% RH (không ngưng tụ) | Có lớp phủ bảo vệ |
| Nguồn cấp | 24 VDC ±10% | Mức tiêu thụ điển hình: 3.5W |
| Lắp đặt | Gắn ray DIN / Gắn bảng điều khiển | Tương thích ray chuẩn 35mm |
| Kích thước (C×R×S) | 120 × 80 × 55 mm | Kích thước nhỏ gọn phù hợp tủ điện dày đặc |
| Trọng lượng | 0,5 kg | Vỏ nhôm nhẹ |
| Chứng nhận | CE, UL, cUL, ATEX Vùng 2 | Tuân thủ toàn cầu cho khu vực nguy hiểm |
Tiêu chí Lựa chọn: Chọn RS-232 cho kết nối điểm-điểm dưới 15 mét (ví dụ: bảng điều khiển HMI cục bộ, máy in). Chọn RS-485 cho mạng đa điểm lên đến 1200 mét với tối đa 32 thiết bị (ví dụ: giá I/O phân tán, cảm biến từ xa). Với ứng dụng cần cả hai giao thức cùng lúc, cân nhắc kết hợp với Honeywell FC-QPP-0001 Bộ Xử lý Tứ nhân để tăng cường khả năng xử lý.
Chức năng mở rộng
Chuyển đổi Giao thức: Chức năng Modbus RTU master/slave tích hợp cho phép giao tiếp trực tiếp với PLC, VFD và thiết bị thông minh mà không cần phần mềm trung gian, giảm chi phí bản quyền và độ phức tạp hệ thống.
Bộ đệm Dữ liệu: Bộ nhớ onboard 4KB ngăn ngừa mất dữ liệu khi mạng bị gián đoạn tạm thời, rất quan trọng cho việc truy xuất quy trình theo lô và ghi nhật ký cảnh báo/sự kiện trong các ngành công nghiệp có quy định nghiêm ngặt.
Tương thích Cổng IoT: Kết hợp với bộ chuyển đổi Ethernet sang serial (ví dụ: dòng Moxa NPort) để tích hợp các thiết bị serial cũ vào nền tảng Industrial IoT (IIoT) như Azure IoT Hub hoặc AWS IoT Core phục vụ phân tích bảo trì dự đoán.
Hỗ trợ Dự phòng: Triển khai song song với Mô-đun Dự phòng Honeywell TK-PRR021 để đảm bảo truyền thông chịu lỗi trong các ứng dụng an toàn quan trọng (hệ thống đạt chuẩn SIL 2).
Firmware tùy chỉnh: Lập trình tại nhà máy cho các giao thức độc quyền (áp dụng số lượng đặt hàng tối thiểu) – liên hệ đội ngũ kỹ thuật của chúng tôi để đánh giá khả thi và báo giá thời gian giao hàng.
Giao hàng & Dịch vụ
Thời gian giao hàng: Hàng có sẵn giao trong 2-3 ngày làm việc qua DHL/FedEx Express. Cấu hình tùy chỉnh cần 4-6 tuần để lập trình và kiểm tra tại nhà máy. Có dịch vụ xử lý nhanh cho sự cố nghiêm trọng (phí bổ sung áp dụng).
Bảo hành: Bảo hành nhà sản xuất 12 tháng bao gồm lỗi vật liệu và gia công. Có thể mua thêm bảo hành mở rộng (24/36 tháng) khi mua hàng. Bảo hành không bao gồm hư hỏng do lắp đặt sai, quá tải điện hoặc sửa đổi trái phép.
Hỗ trợ kỹ thuật: Hỗ trợ qua email/điện thoại trọn đời. Kỹ sư Honeywell được chứng nhận của chúng tôi cung cấp trợ giúp cấu hình, hướng dẫn khắc phục sự cố và cập nhật firmware. Dịch vụ vận hành tại chỗ có sẵn ở các khu vực công nghiệp lớn (Bắc Mỹ, Châu Âu, Trung Đông, Châu Á - Thái Bình Dương).
Tài liệu: Mỗi thiết bị đi kèm hướng dẫn lắp đặt, sơ đồ đấu dây, bản đồ thanh ghi Modbus và mã mẫu ladder logic (cho các nền tảng PLC phổ biến). Bản vẽ CAD (định dạng DWG/STEP) và mô hình 3D có thể tải về từ thư viện kỹ thuật của chúng tôi.
Câu hỏi thường gặp
Q1: Module này có thể thay thế giao diện 51303979-100 cũ trong hệ thống TDC 3000 hiện có không?
A: Có, 51303979-500 tương thích ngược với các lắp đặt 51303979-100. Sơ đồ chân và kích thước lắp đặt giống hệt, cho phép thay thế trực tiếp mà không cần sửa đổi tủ. Có thể cần cập nhật firmware cho hệ thống chạy TDC 3000 R400 hoặc cũ hơn – tham khảo hướng dẫn di chuyển hoặc liên hệ hỗ trợ để kiểm tra tương thích.
Q2: Chiều dài cáp tối đa cho giao tiếp RS-485 ở tốc độ 9600 baud là bao nhiêu?
A: Tối đa 1200 mét (4000 feet) sử dụng cáp xoắn đôi có lớp chắn (Belden 9841 hoặc tương đương). Với khoảng cách trên 600 mét, cần lắp bộ lặp trung gian hoặc giảm tốc độ truyền xuống 4800 bps. Điện trở kết thúc phù hợp (120Ω) bắt buộc ở cả hai đầu mạng để tránh phản xạ tín hiệu.
Q3: Giao diện này có hỗ trợ Modbus TCP/IP hay chỉ Modbus RTU?
A: Thiết bị 51303979-500 hỗ trợ Modbus RTU qua RS-232/485. Để kết nối Modbus TCP/IP, kết hợp với cổng Ethernet như Honeywell FC-PSU-UNI2450U Universal Module hoặc bộ chuyển đổi giao thức bên thứ ba (khuyến nghị dòng Moxa MGate).
Q4: Mô-đun này có phù hợp cho lắp đặt khu vực nguy hiểm (Class I Div 2) không?
A: Có, thiết bị được chứng nhận ATEX Zone 2 và IECEx cho môi trường khí/dust. Tuy nhiên, nó phải được lắp trong tủ kín có áp suất hoặc phòng điều khiển không nguy hiểm. Đối với ứng dụng Zone 1/Div 1, hãy cân nhắc sử dụng rào cản an toàn nội tại hoặc vỏ chống cháy nổ (tham khảo quy chuẩn điện địa phương).
Q5: Tôi có thể dùng giao diện này để kết nối bộ điều khiển Honeywell với PLC Allen-Bradley không?
A: Chắc chắn rồi. Giao thức Modbus RTU của mô-đun không phụ thuộc nhà cung cấp và được hỗ trợ rộng rãi bởi PLC Allen-Bradley ControlLogix/CompactLogix (qua cổng 1756-MVI hoặc ProSoft). Mẫu mã RSLogix 5000 và bảng ánh xạ tag có sẵn trong cơ sở kiến thức của chúng tôi. Đối với yêu cầu giao thức DF1, có thể lập trình firmware tùy chỉnh (đơn hàng tối thiểu 10 bộ).
Q6: Những công cụ chẩn đoán nào được khuyến nghị để xử lý sự cố giao tiếp?
A: Sử dụng bộ chuyển đổi USB sang RS232/485 với phần mềm giả lập terminal (PuTTY, Tera Term) để giám sát luồng dữ liệu thô. Để phân tích nâng cao, triển khai các công cụ phân tích giao thức như Wireshark (với plugin ghi nhận serial) hoặc công cụ chẩn đoán Modbus chuyên dụng (ModScan, Modbus Poll). Đèn LED của mô-đun cung cấp chẩn đoán cấp một: xanh lá ổn định (hoạt động bình thường), vàng nhấp nháy (không khớp cấu hình), đỏ cố định (lỗi phần cứng).
