Product Description

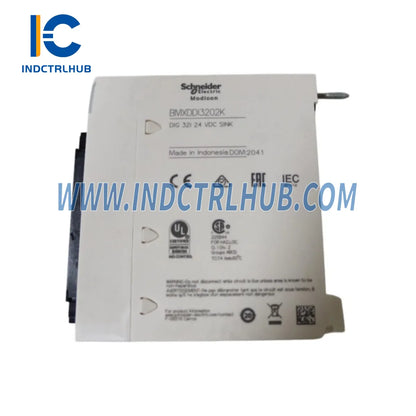

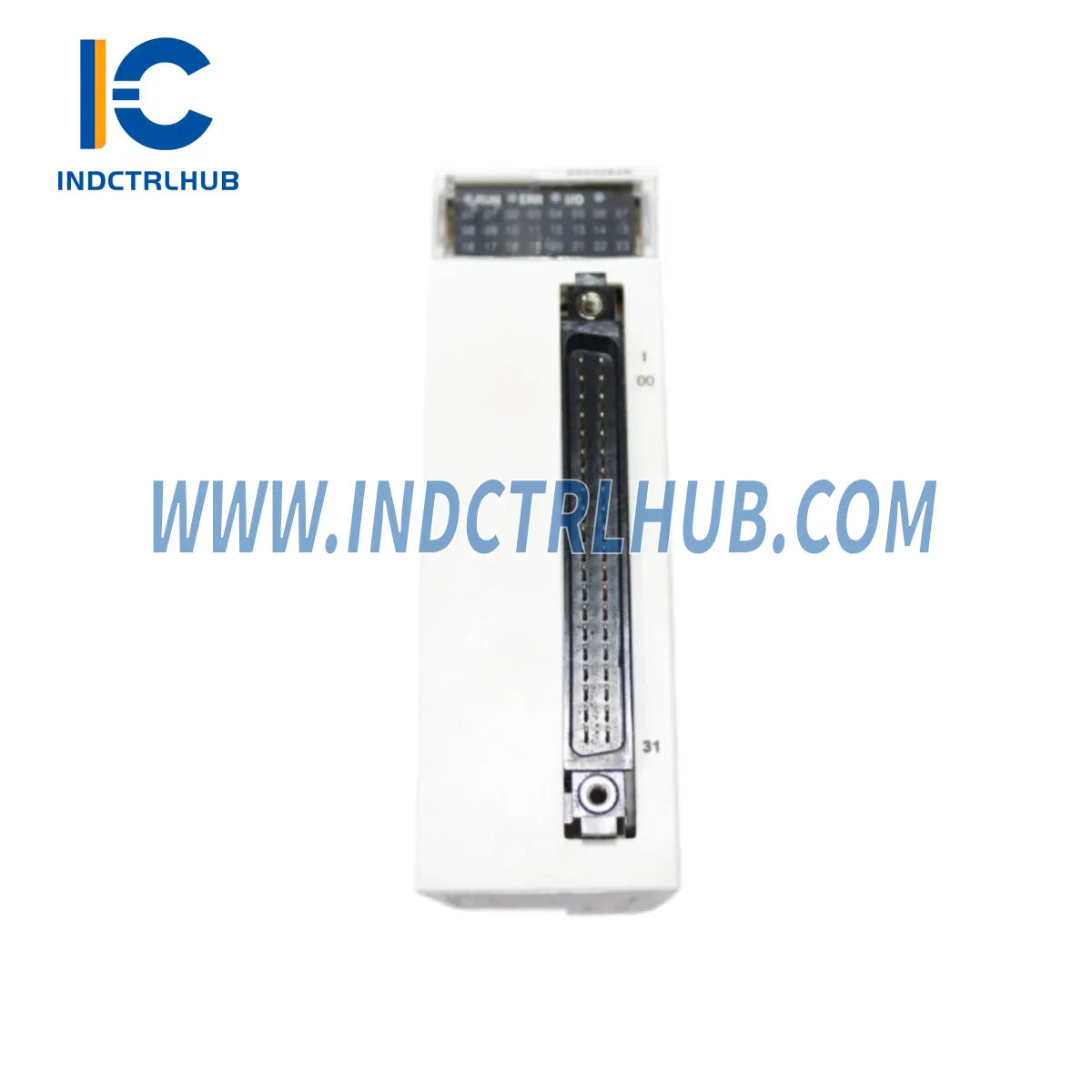

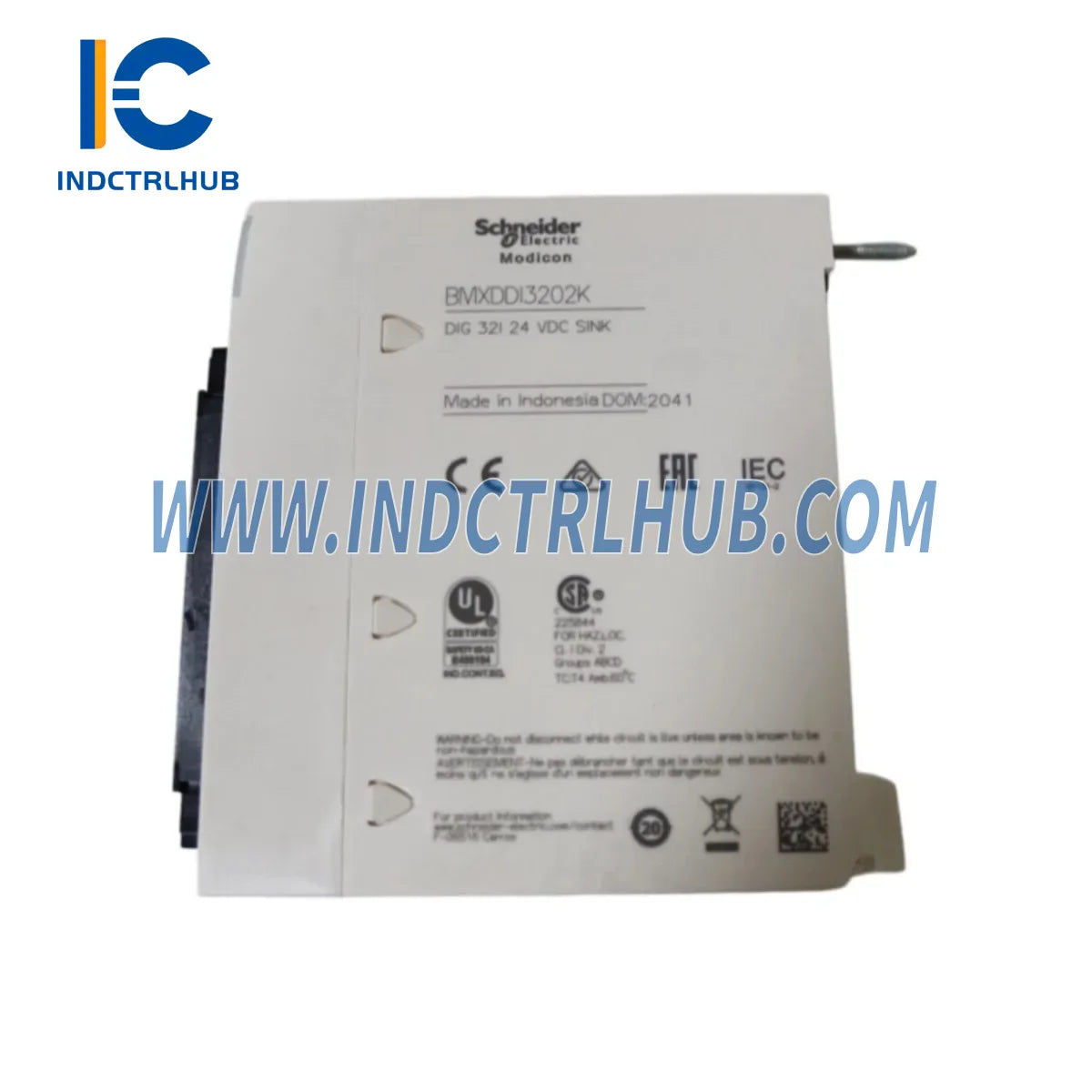

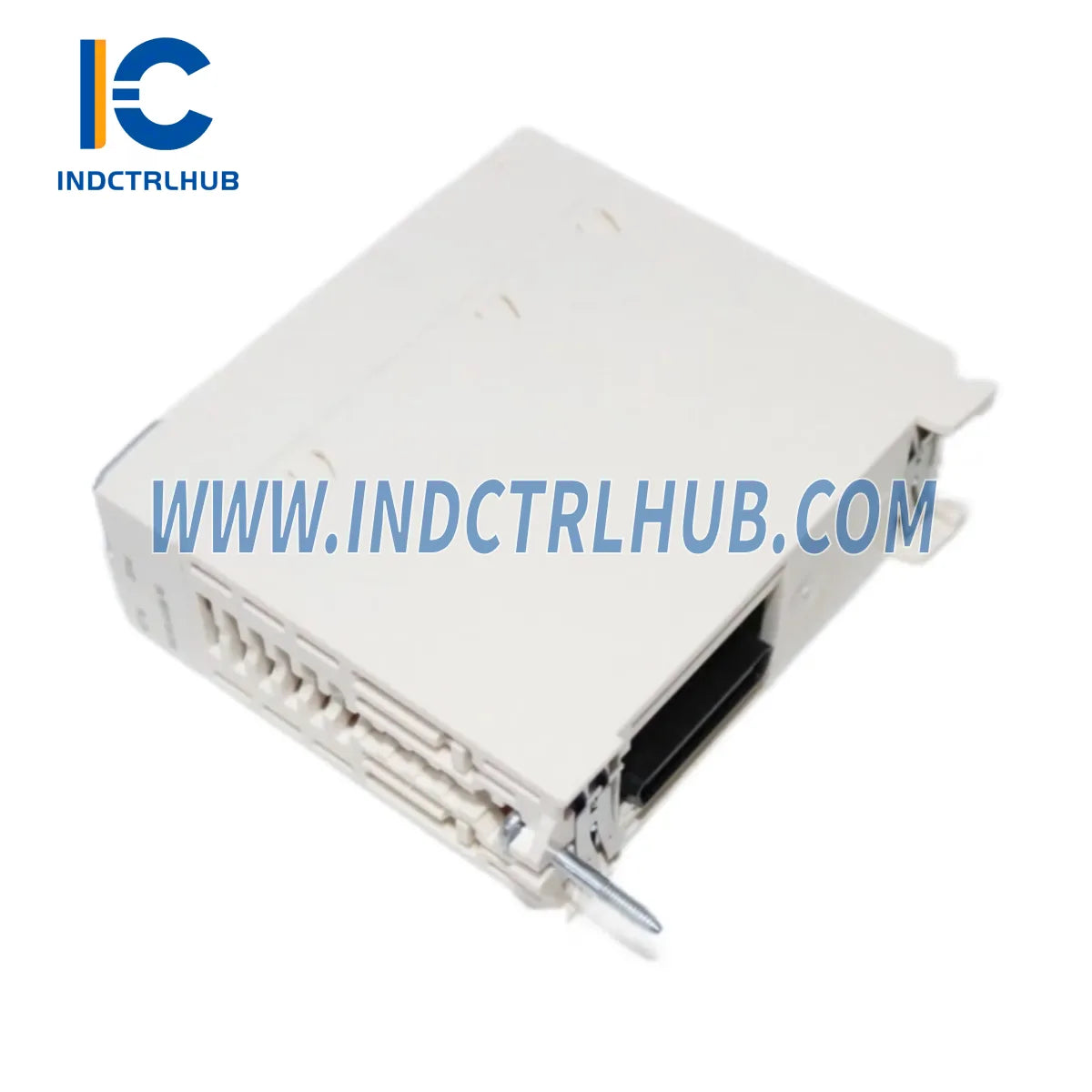

Mô-đun đầu vào rời Schneider BMXDDI3202K bền bỉ cho môi trường khắc nghiệt
Schneider Electric BMXDDI3202K là mô-đun đầu vào rời 32 kênh 24V DC được thiết kế cho nền tảng Modicon M340 và X80, được chế tạo để cung cấp độ chính xác tín hiệu không đổi trong các môi trường công nghiệp khắt khe nhất. Dù được triển khai trên các giàn khoan dầu ngoài khơi, hoạt động khai thác mỏ dưới lòng đất hay các nhà máy xử lý hóa chất, mô-đun này duy trì hiệu suất I/O xác định nơi các thiết bị điện tử thông thường thất bại. PCB phủ lớp bảo vệ và thiết kế đầu nối chắc chắn chống ẩm, rung và môi trường ăn mòn — làm cho nó trở thành lựa chọn ưu tiên của các kỹ sư tự động hóa an toàn trên toàn thế giới.
Là sự thay thế trực tiếp cho các thẻ đầu vào rời Modicon M340 đã cũ, BMXDDI3202K giảm thiểu thời gian ngừng hoạt động không kế hoạch và kéo dài vòng đời hệ thống mà không cần thiết kế lại giá đỡ hoặc hệ thống dây điện. Được bảo hành 12 tháng và lấy từ các chuỗi cung ứng đã được xác minh, mô-đun này sẵn sàng triển khai ngay lập tức trong cơ sở hạ tầng quan trọng của bạn.
Bảng thông số kỹ thuật bền bỉ
| Tham số | Thông số kỹ thuật |
|---|---|
| Mã sản phẩm | BMXDDI3202K |
| Thương hiệu | Schneider Electric |
| Nền tảng | Modicon M340 / X80 |
| Số lượng kênh | 32 Đầu vào rời |
| Điện áp đầu vào | DC 24V |
| Loại đầu vào | Sink (Loại IEC 1) |
| Loại đầu nối | HE10 (40 chân) |
| Cấp độ bảo vệ | IP20 (gắn bảng điều khiển) |
| Nhiệt độ hoạt động | 0°C đến +60°C |
| Khả năng chống ẩm | 5% đến 95% không ngưng tụ |
| Khả năng Chịu Rung | Tuân thủ IEC 60068-2-6 |
| Lớp Phủ Conformal | Có (hậu tố K) |
| Quốc gia xuất xứ | Pháp |
| Bảo hành | 12 Tháng |
Giải pháp bảo vệ toàn diện
Việc triển khai BMXDDI3202K trong khu vực nguy hiểm Zone 2 hoặc môi trường làm việc khắc nghiệt đòi hỏi một chiến lược bảo vệ toàn diện. 32 kênh đầu vào của mô-đun phải nhận tín hiệu sạch, ổn định — điều này bắt đầu từ cấp độ giá đỡ. Chúng tôi khuyến nghị mạnh mẽ kết hợp mô-đun này với Schneider BMXXBP0800 Modicon X80 8-Slot Backplane để đảm bảo tiếp đất đúng cách và độ ổn định cơ học trong các hệ thống có rung động cao.
Chất lượng nguồn điện cũng quan trọng không kém. Mô-đun nguồn điện Schneider BMXCPS2000 24V DC cung cấp nguồn điện ổn định, lọc nhiễu cho toàn bộ giá đỡ X80, trong khi Mô-đun nguồn BMXCPS3500 cung cấp công suất dòng cao hơn cho các cấu hình I/O mở rộng. Đối với các hệ thống sử dụng nguồn AC tại các trạm biến áp từ xa, Nguồn điện BMXCPS4002 40W AC/DC cung cấp khả năng tương thích đầu vào đa năng.
Tính toàn vẹn của dây điện hiện trường được bảo vệ bằng cách sử dụng Bộ dây đầu cuối 40 chiều Schneider BMXFCW303, cung cấp kết nối HE10 chắc chắn, chống rung giữa BMXDDI3202K và tủ điều khiển của bạn. Để xây dựng hệ thống I/O hoàn chỉnh, hãy bổ sung mô-đun đầu vào này với Mô-đun Đầu ra Rời rạc 64 điểm Schneider BMXDDO6402K — đối tác tự nhiên phía đầu ra cho các vòng điều khiển rời rạc.
Khi ứng dụng của bạn yêu cầu đo lường analog cùng với điều khiển rời rạc, hãy tích hợp Mô-đun I/O Analog Schneider BMXAMM0600 và Mô-đun Đầu ra Analog BMXAMO0410 để điều khiển quá trình vòng kín. Đối với kiến trúc I/O phân tán trên các nhà máy lớn, Mô-đun Giao diện Rơi DIO Quantum Schneider 140CRA21110 mở rộng mạng I/O của bạn trên khoảng cách dài. Kết nối tất cả các mô-đun qua Mô-đun Ethernet TCP/IP Schneider BMXNOE0110 để tích hợp SCADA thời gian thực và chẩn đoán từ xa.
Ứng dụng trong Hạ tầng Quan trọng
Dầu khí Thượng nguồn: Trên các giàn khoan ngoài khơi, BMXDDI3202K giám sát phản hồi vị trí van đầu giếng, trạng thái nút nhấn ngắt khẩn cấp (ESD) và đầu ra kỹ thuật số của cảm biến cháy & khí. Lớp phủ bảo vệ (hậu tố K) chịu được môi trường biển chứa muối ăn mòn nhanh các bảng mạch in tiêu chuẩn. Kết hợp với nguồn điện BMXCPS3500 và bo mạch BMXXBP0800, hệ thống duy trì khả năng thu thập tín hiệu đầu vào rời rạc đạt chuẩn SIL ngay cả trong các sự kiện rung động trên giàn khoan.
Khai thác & Xử lý Khoáng sản: Các mỏ than và mỏ đá cứng dưới lòng đất đòi hỏi thiết bị có khả năng chịu được bụi than, độ ẩm cao và va đập cơ học. Việc tuân thủ IEC 60068-2-6 về rung động và phạm vi hoạt động 0–60°C của BMXDDI3202K khiến nó phù hợp cho việc giám sát băng tải, hệ thống khóa máy nghiền và thu thập trạng thái quạt thông gió. Việc tích hợp bộ dây đầu cuối BMXFCW303 loại bỏ dây điện lỏng lẻo trên hiện trường — một điểm hỏng thường gặp trong môi trường khai thác có rung động cao.
Nhà máy Hóa chất & Dầu khí: Trong các khu vực phân loại Vùng 2, BMXDDI3202K được lắp đặt trong các vỏ Ex e được chứng nhận để giám sát trạng thái chạy/dừng bơm, đầu vào công tắc mức, và vị trí van an toàn. Thời gian quét xác định của mô-đun đảm bảo logic khóa an toàn trong CPU Modicon M340 phản hồi trong các yêu cầu thời gian SIL 2 đã định nghĩa. Kết hợp với mô-đun Ethernet BMXNOE0110 để tích hợp DCS qua Modbus TCP.
Câu hỏi thường gặp về An ninh & Chất lượng
Q: BMXDDI3202K được bảo hành như thế nào?
A: Mỗi BMXDDI3202K do Industrial Control Hub cung cấp đều được bảo hành 12 tháng bao gồm các lỗi sản xuất và sự cố chức năng. Yêu cầu bảo hành được xử lý trong vòng 5 ngày làm việc với dịch vụ thay thế trước dành cho các ứng dụng quan trọng.
Q: Đây có phải là sản phẩm chính hãng của Schneider Electric không?
A: Có. Chúng tôi chỉ lấy hàng từ các nhà phân phối được ủy quyền và các kênh OEM đã được xác minh. Mỗi đơn vị đều trải qua kiểm tra đầu vào bao gồm xác minh chức năng trước khi giao hàng.
Q: Tuổi thọ dịch vụ dự kiến của BMXDDI3202K là bao lâu?
A: Schneider Electric đánh giá các mô-đun Modicon X80 có tuổi thọ dịch vụ tối thiểu 10 năm trong điều kiện vận hành bình thường. Lớp phủ conformal hậu tố K kéo dài tuổi thọ này trong môi trường ăn mòn hoặc độ ẩm cao.
Q: Mô-đun này có thể thay thế các thẻ đầu vào rời Modicon Quantum hoặc Premium cũ hơn không?
A: BMXDDI3202K là sản phẩm gốc của nền tảng M340/X80 và không phải là bộ thay thế cắm trực tiếp cho các giá Quantum hoặc Premium. Tuy nhiên, đây là con đường di chuyển được khuyến nghị khi nâng cấp các hệ thống Quantum cũ sử dụng Mô-đun Giao diện DIO Drop 140CRA21110 làm bộ chuyển đổi cầu nối.
Q: Mô-đun này có những chứng nhận tuân thủ nào?
A: BMXDDI3202K được đánh dấu CE và tuân thủ tiêu chuẩn IEC 61131-2 (tiêu chuẩn phần cứng PLC), IEC 60068-2-6 (rung động), và IEC 60068-2-27 (va đập). Nó phù hợp để sử dụng trong các lắp đặt ATEX Vùng 2 khi được đặt trong các vỏ bảo vệ được chứng nhận phù hợp.
Q: Tôi có thể nhận được mô-đun này nhanh đến mức nào?
A: Các đơn vị có sẵn trong kho sẽ được giao trong vòng 1–3 ngày làm việc. Vận chuyển hàng không nhanh có sẵn cho các trường hợp khẩn cấp dừng máy nhà máy. Liên hệ với đội ngũ của chúng tôi để xác nhận thời gian giao hàng cho các đơn hàng số lượng lớn.
