Product Description
Tổng quan sản phẩm
| Trường | Chi tiết |
|---|---|

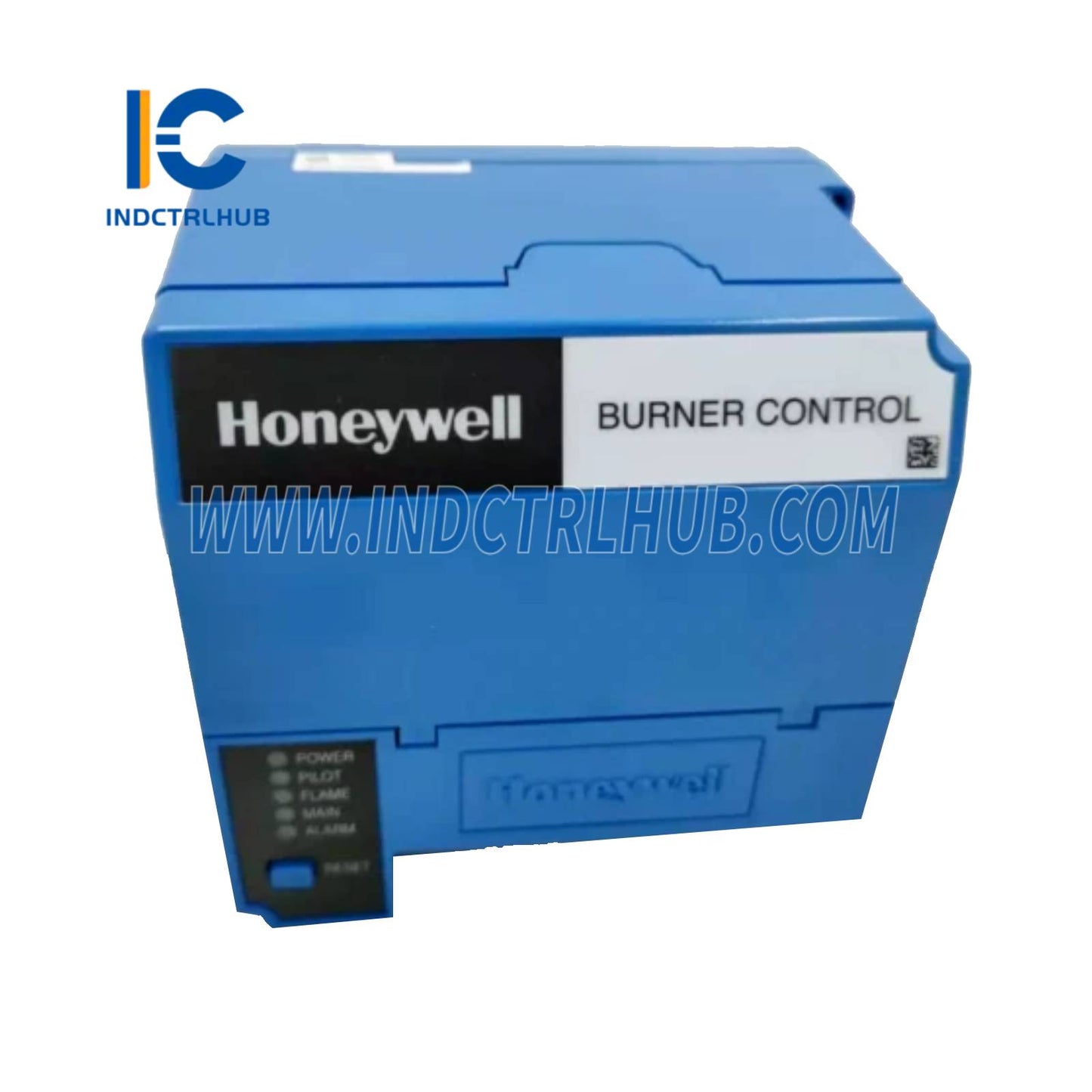

| Nhà sản xuất | Honeywell |
| Mã sản phẩm | RM7800L1079 |
| Loại sản phẩm | Bộ điều khiển đốt tích hợp dựa trên vi xử lý |
| Chức năng | Điều khiển tự động các ứng dụng đốt đơn nhiên liệu khí, dầu, than hoặc kết hợp |

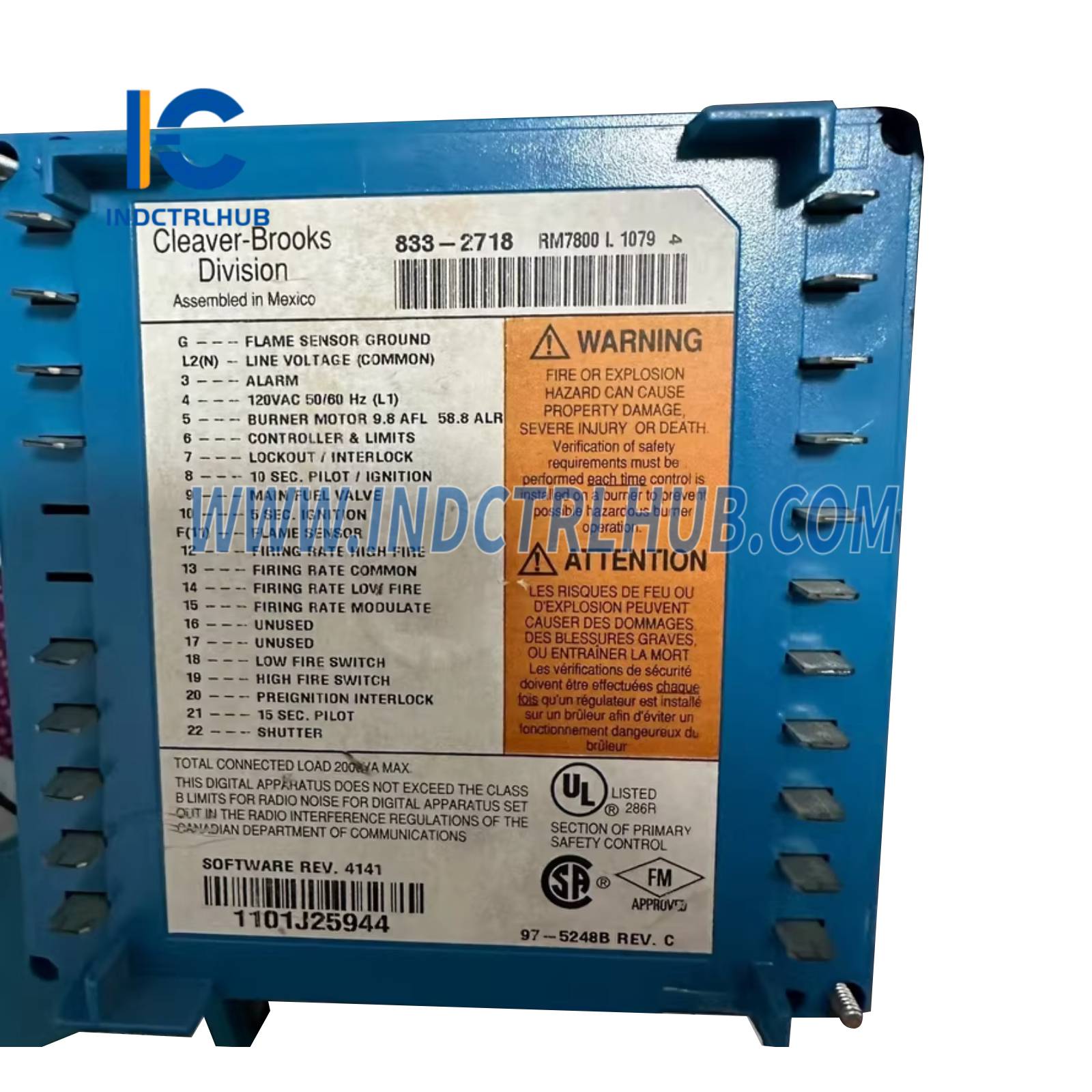

| Tương thích hệ thống | Được dán nhãn Cleaver-Brooks (CB780, 833-2718); tích hợp với Mô-đun Hiển thị Bàn phím S7800A1142 |
| Trạng thái | Ngừng sản xuất bởi nhà sản xuất |
Thông số chức năng
| Tính năng | Thông số kỹ thuật |
|---|---|
| Loại điều khiển | Điều khiển chương trình tự động với ngọn lửa thấp-cao-thấp và xả ngọn lửa thấp đã được chứng minh |
| Thời gian thiết lập ngọn lửa | Ngọn lửa phụ: 4 hoặc 10 giây (có thể chọn); Ngọn lửa chính: 10 hoặc 15 giây (có thể chọn) |
| Thời gian xả | 30 giây |
| Liên khóa | Khởi động trước, khóa, liên khóa lửa cao và thấp |
| Loại ngọn lửa phụ | Bị gián đoạn |
| Tính năng an toàn | Giám sát ngọn lửa, tuần tự bộ đốt, chẩn đoán hệ thống, tắt an toàn |
| Chẩn đoán | Dựa trên vi xử lý với báo mã lỗi qua màn hình S7800A1142 |
| Cấu hình | Lập trình qua Mô-đun Hiển thị Bàn phím S7800A |
| Tương thích | Hỗ trợ các cảm biến ngọn lửa khác nhau (ví dụ: UV, IR, que đánh lửa) |
Thông số kỹ thuật điện
| Tham số | Thông số kỹ thuật |
|---|---|
| Điện áp đầu vào | 120 VAC, 50/60 Hz |
| Tiêu thụ điện năng | 10 W điển hình |
| Thời gian phản hồi khi ngọn lửa tắt | 0,8 hoặc 3 giây (tùy thuộc vào bộ khuếch đại ngọn lửa) |
| Rơ le đầu ra | Điều khiển cho van nhiên liệu chính, van nhiên liệu phụ, đánh lửa và động cơ quạt thổi |
Thông số kỹ thuật môi trường
| Tham số | Thông số kỹ thuật |
|---|---|
| Nhiệt độ hoạt động | -40°C đến 60°C (-40°F đến 140°F) |
| Nhiệt độ lưu trữ | -40°C đến 66°C (-40°F đến 150°F) |
| Độ ẩm tương đối | Hoạt động: 0% đến 90% không ngưng tụ |
Thông số kỹ thuật vật lý
| Tham số | Thông số kỹ thuật |
|---|---|
| Lắp đặt | Gắn trên đế phụ Q7800 |
| Kích thước | 5 x 5 x 5,25 inch (127 x 127 x 133 mm, với đế phụ) |
| Trọng lượng | 1,8 lb (0,82 kg, xấp xỉ) |
| Chỉ báo trạng thái | Đèn LED cho trạng thái nguồn, ngọn lửa và báo động |
