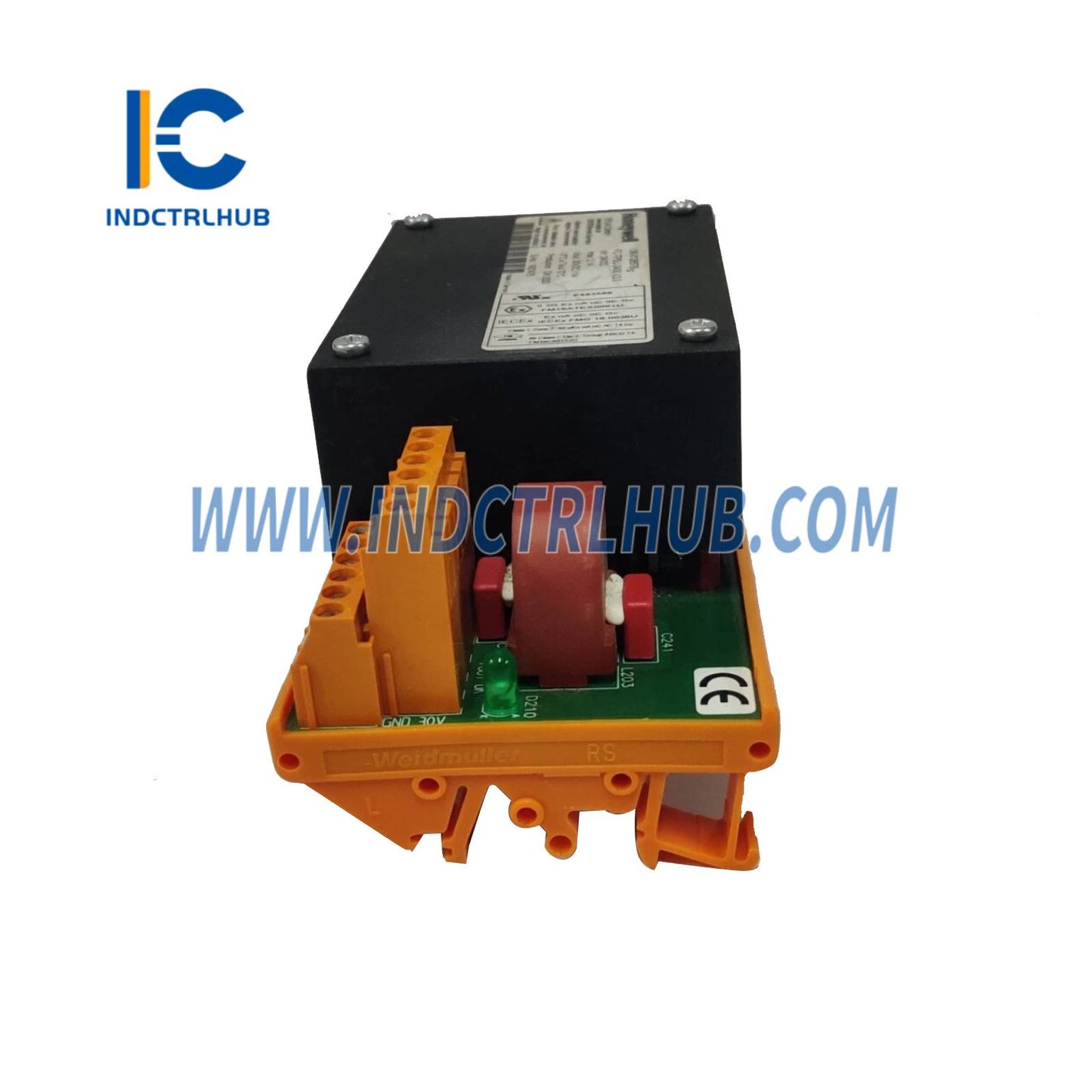

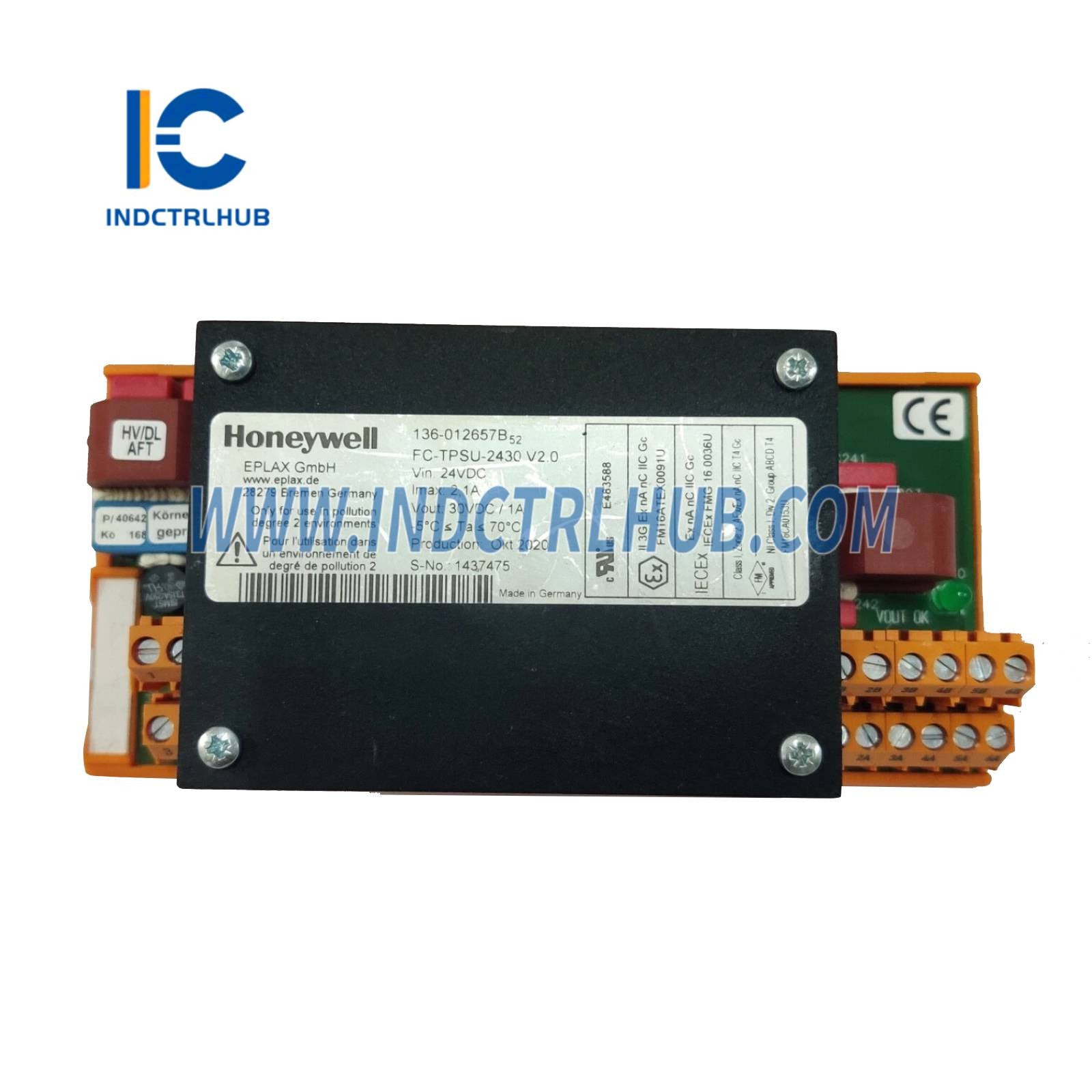

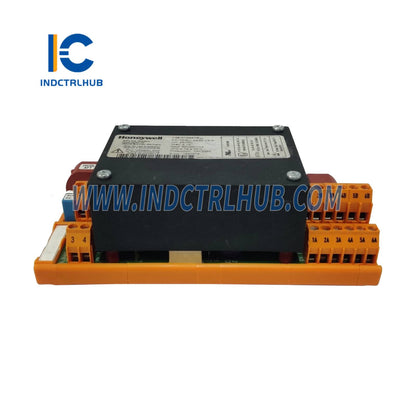

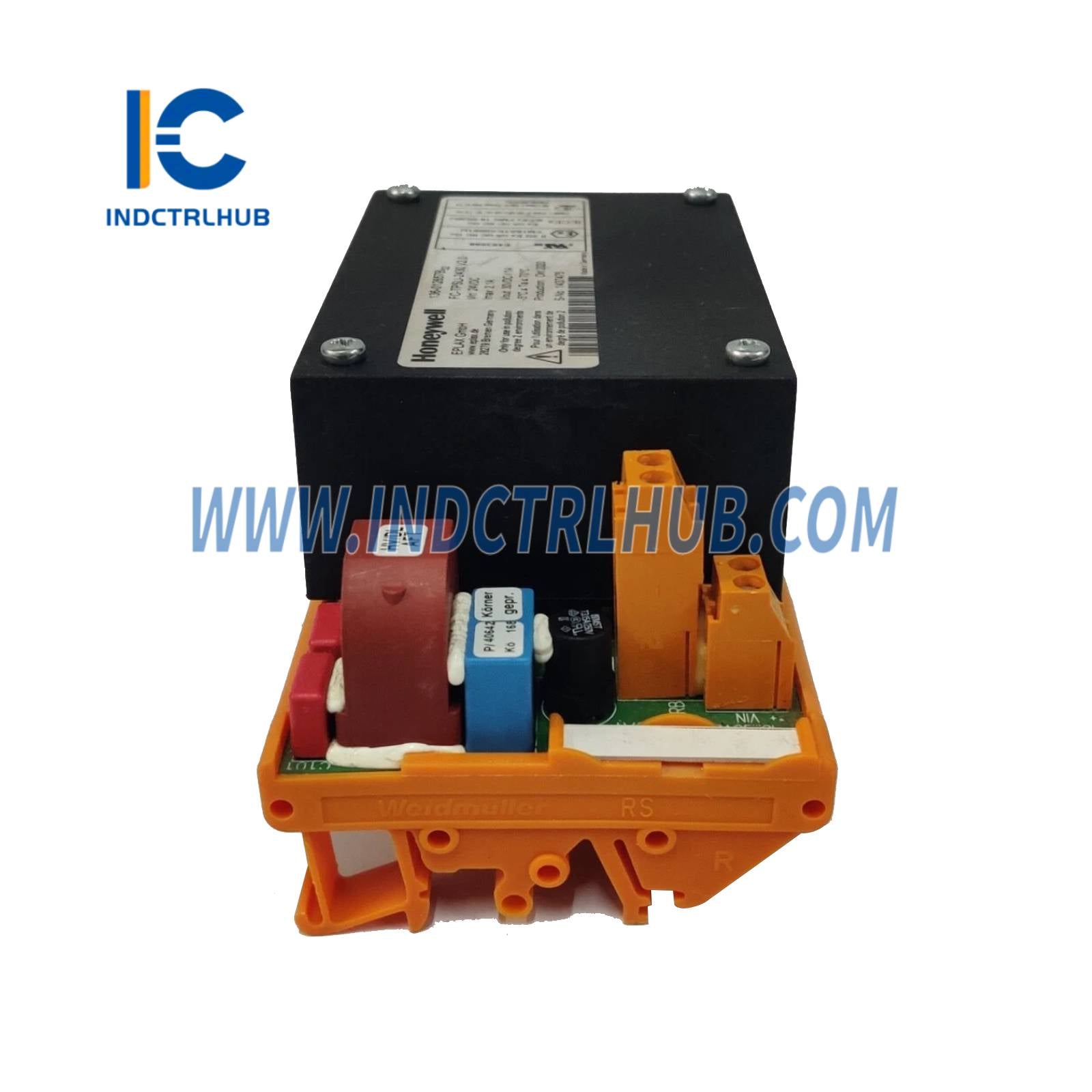

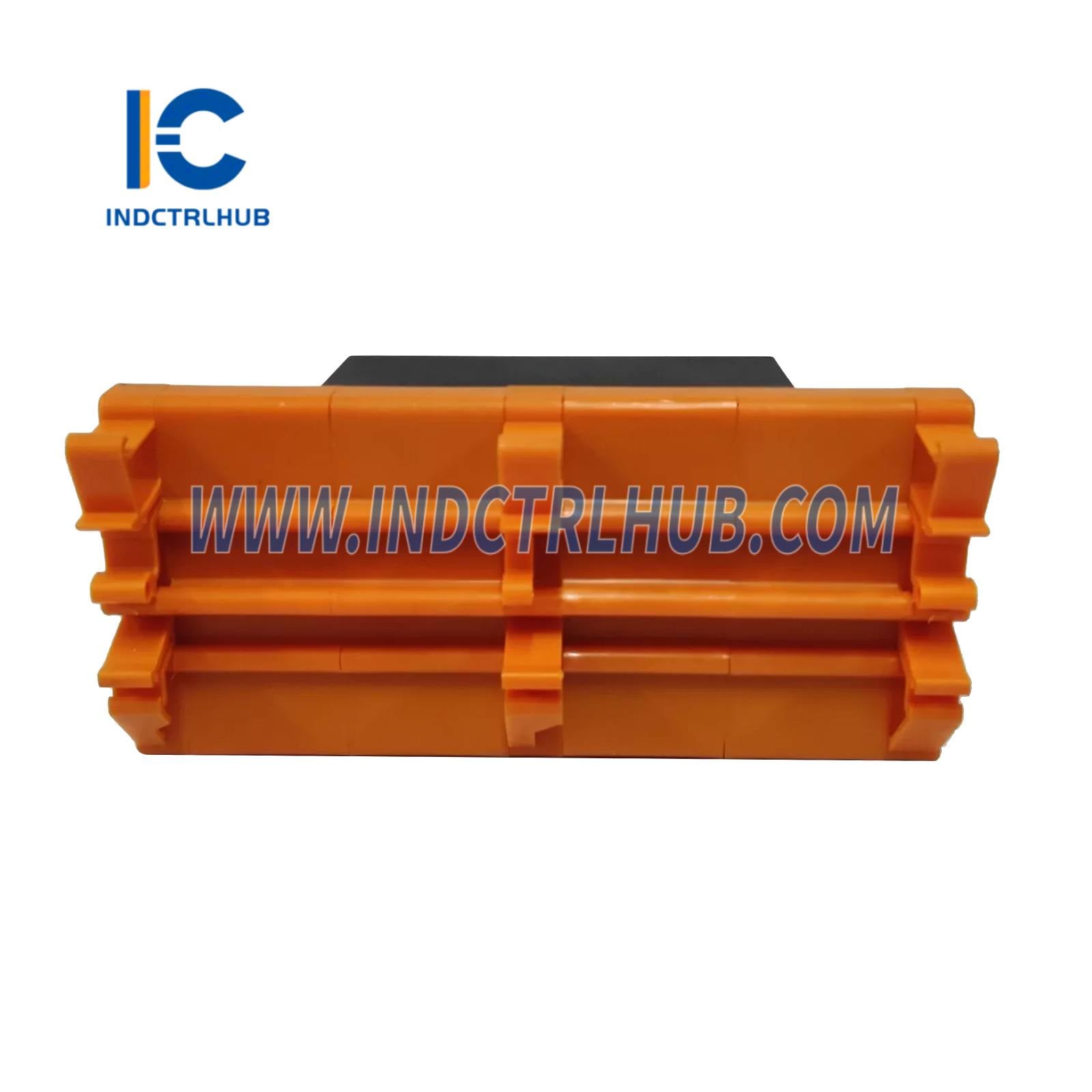

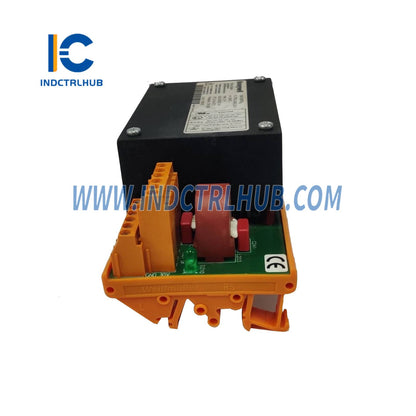

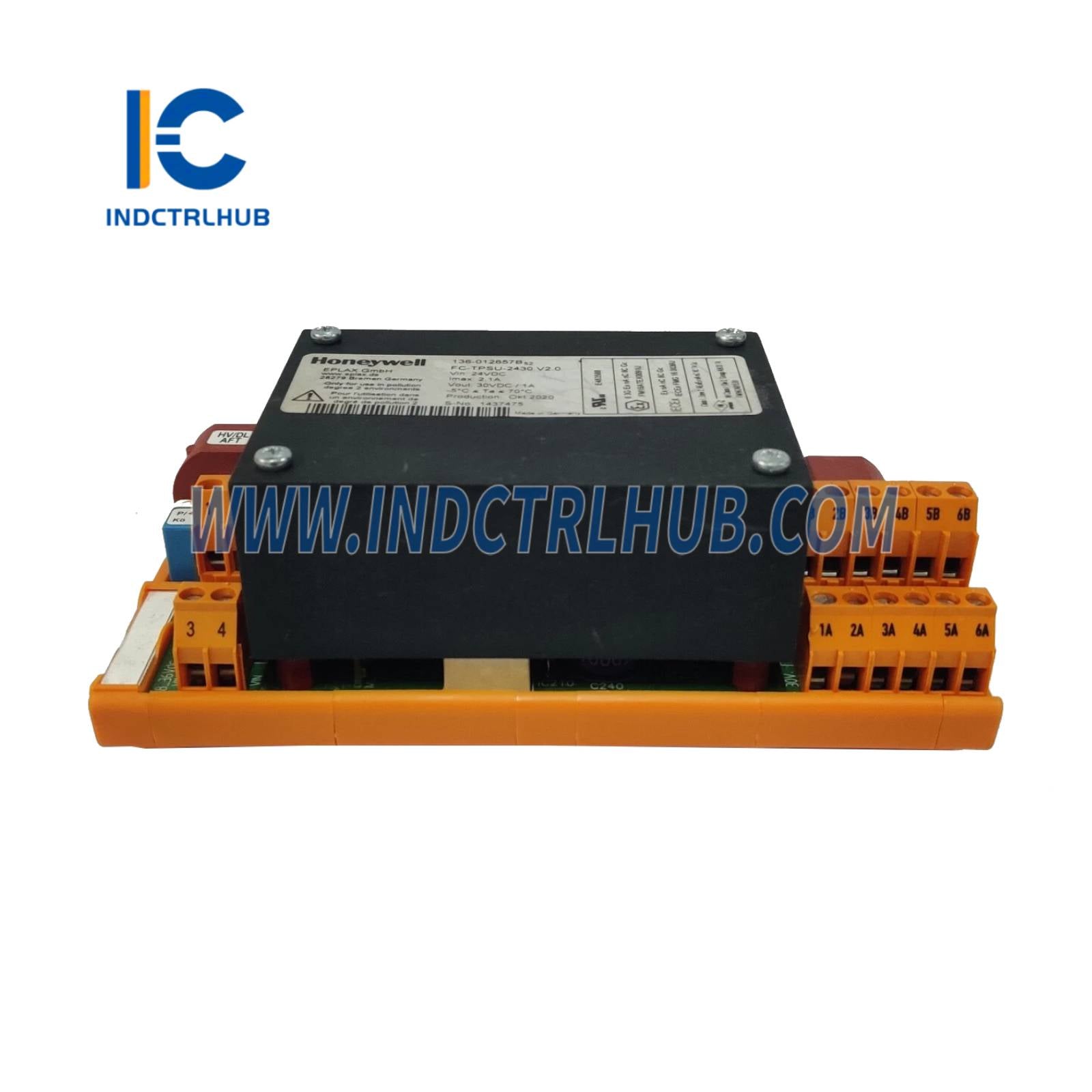

Product Description
Tổng quan sản phẩm
| Trường | Chi tiết |
|---|---|
| Nhà sản xuất | Honeywell |
| Số bộ phận | FC-TPSU-2430 |
| Loại sản phẩm | Bộ chuyển đổi DC/DC cho hệ thống Bộ quản lý an toàn |
| Chức năng | Chuyển đổi đầu vào 24 VDC thành đầu ra 30 VDC cho các bộ kết thúc trường (FTAs) |
| Tương thích hệ thống | Bộ quản lý an toàn SC, hỗ trợ các mô-đun như FC-TSAI-1620m, FC-TSHART-1620m |
Thông số kỹ thuật chức năng
| Tính năng | Thông số kỹ thuật |
|---|---|
| Mục đích | Cung cấp 30 VDC / 1 A cách ly cho đầu vào analog FTAs |
| Chẩn đoán | Giám sát điện áp với chỉ báo LED tại chỗ và tiếp điểm rơ le đọc lại |
| Dự phòng | Cấu hình không dự phòng |
| Tính toàn vẹn an toàn | Thiết kế cho các ứng dụng SIL 3 theo IEC 61508 |
| Giao thức truyền thông | Hỗ trợ Ethernet, Modbus, OPC để tích hợp với hệ thống công nghiệp |
| Điện dây trường | Bốn đầu vít cho nguồn và dây đọc lại |
| Chức năng đầu cuối | 1: Tiếp điểm đọc lại, 2: Tiếp điểm đọc lại, 3: 24 VDC IN +, 4: 24 VDC IN – |
Thông số kỹ thuật điện
| Tham số | Thông số kỹ thuật |
|---|---|
| Điện áp đầu vào | 18-36 VDC |
| Dòng vào hiện tại | 2.2 A (ở 18 VDC), 1.1 A (ở 36 VDC) |
| Điện áp đầu ra | 30 VDC |
| Dòng ra | Tối đa 1 A |
| Cách ly | Cách ly galvanic giữa đầu vào và đầu ra |
| Giám sát điện áp | Đèn LED bật và tiếp điểm rơ le đóng khi điện áp đầu ra nằm trong thông số kỹ thuật |
Thông số kỹ thuật môi trường
| Tham số | Thông số kỹ thuật |
|---|---|
| Nhiệt độ hoạt động | -40°C đến 70°C (-40°F đến 158°F) |
| Nhiệt độ lưu trữ | -40°C đến 85°C (-40°F đến 185°F) |
| Độ ẩm tương đối | Hoạt động: 10% đến 90% không ngưng tụ; Lưu trữ: 5% đến 95% không ngưng tụ |
Thông số kỹ thuật vật lý
| Tham số | Thông số kỹ thuật |
|---|---|
| Kích thước | 12.2 x 8.7 x 2.2 inches (310 x 220 x 55 mm) |
| Trọng lượng | 1.3 lb (590 g) |
| Lắp đặt | Gắn trên thanh DIN |
