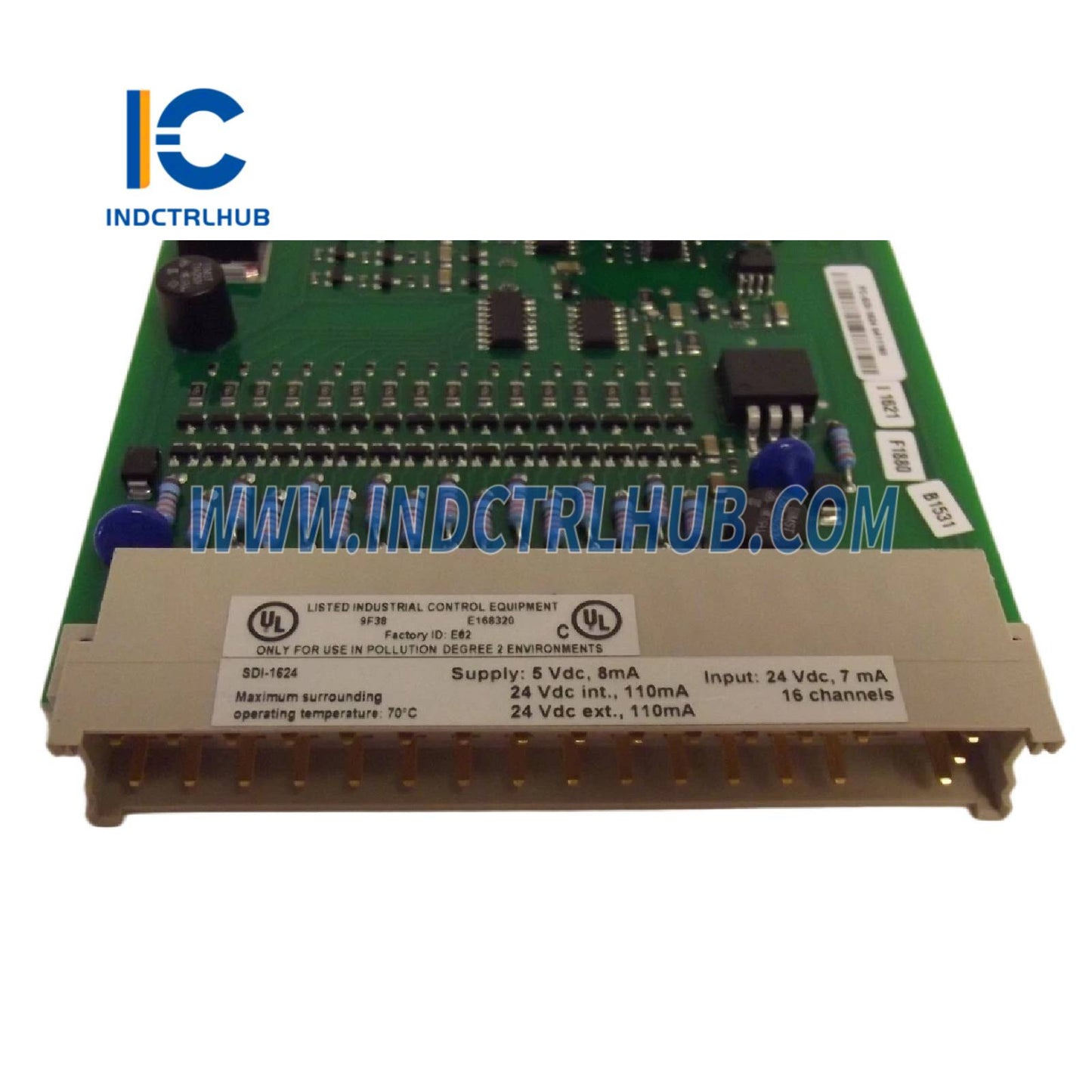

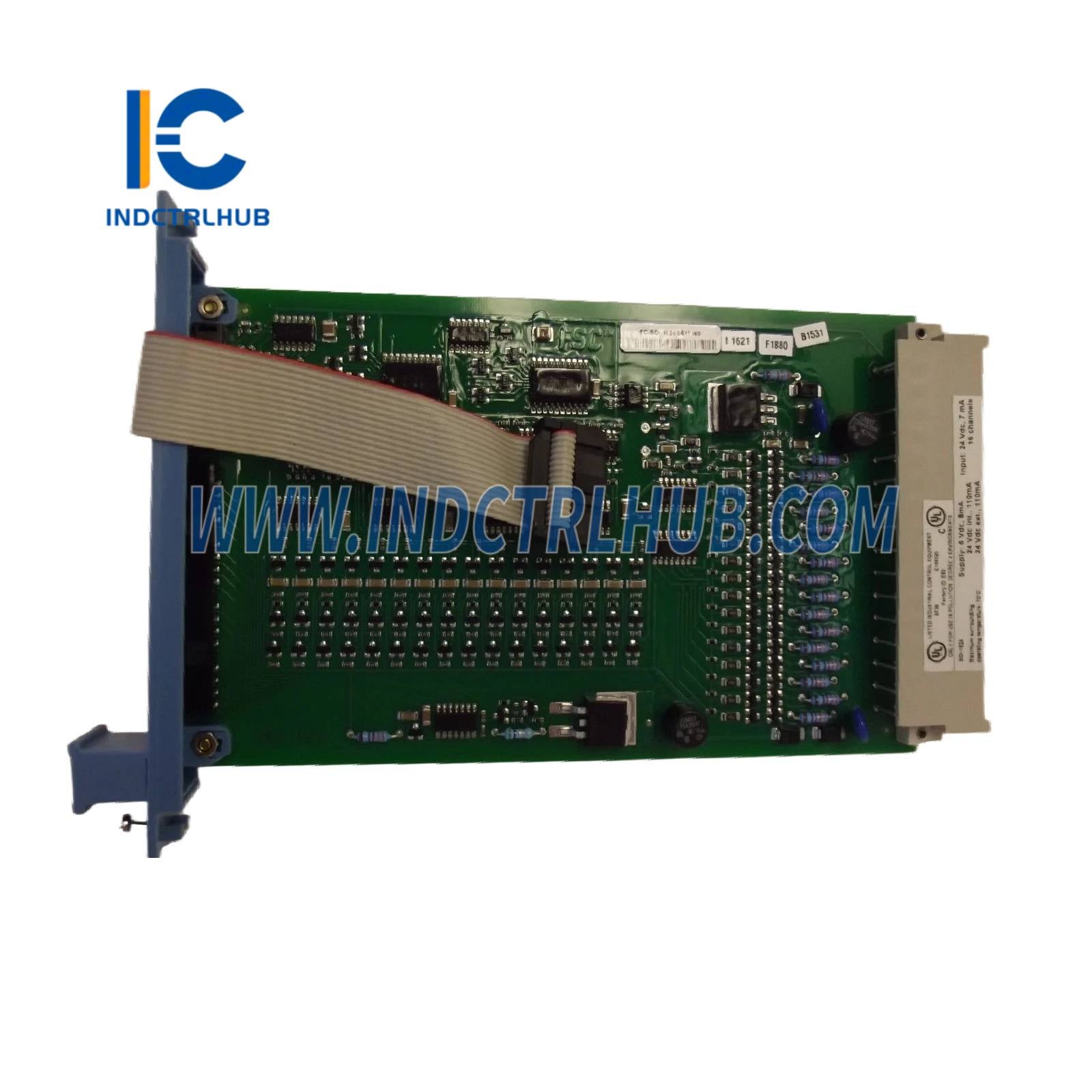

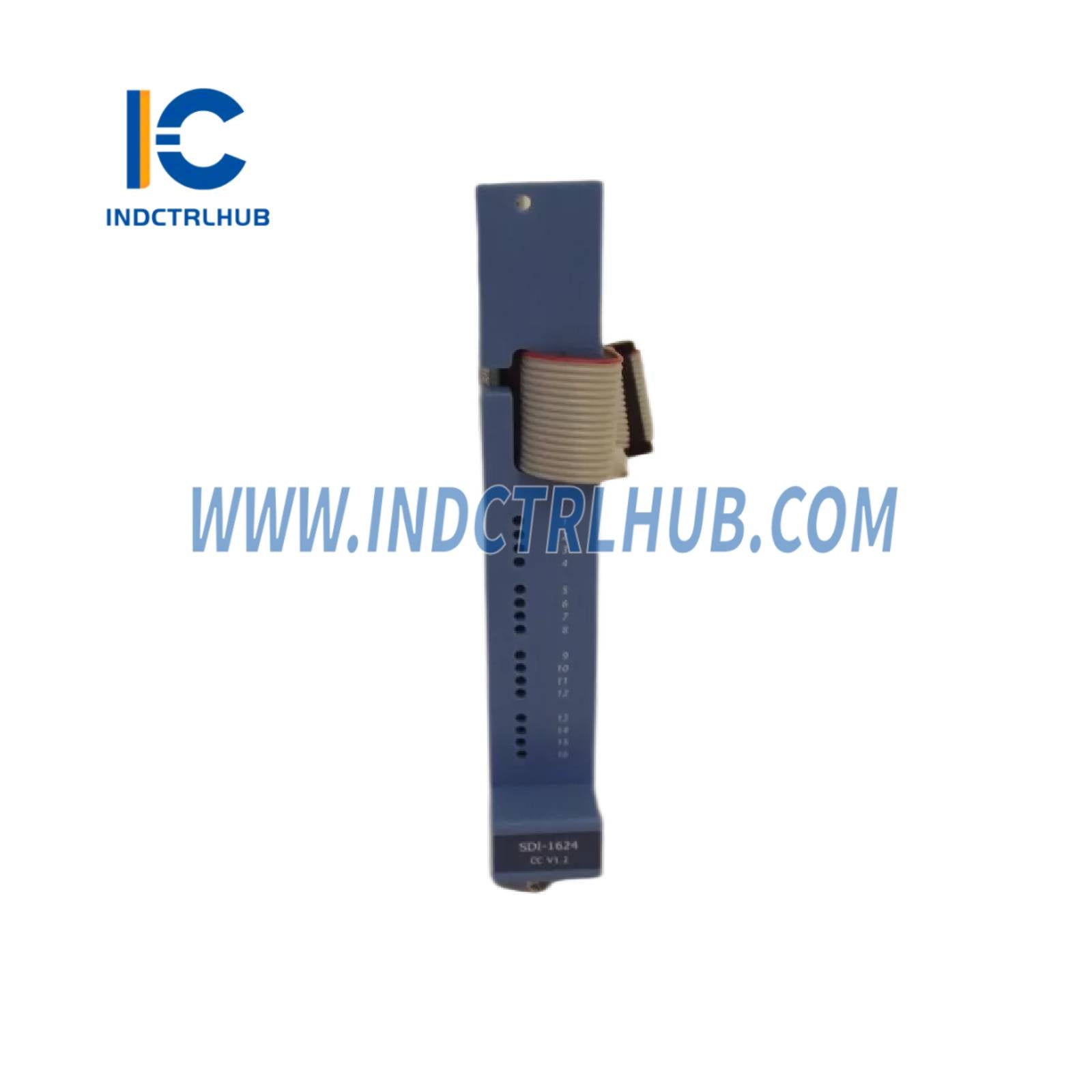

Tổng quan sản phẩm
| Trường | Chi tiết |
|---|---|
| Nhà sản xuất | Honeywell |
| Số bộ phận | FC-SDI-1624 |
| Loại sản phẩm | Mô-đun đầu vào kỹ thuật số an toàn cho Safety Manager và Experion Series C |
| Chức năng | Giám sát tín hiệu rời rạc cho các ứng dụng an toàn quan trọng |
| Tương thích hệ thống | Safety Manager, Hệ thống Kiến thức Quy trình Experion (PKS) |
Thông số kỹ thuật chức năng
| Tính năng | Thông số kỹ thuật |
|---|---|
| Kênh Đầu vào | 16 kênh, 24 VDC, cách ly |
| Loại đầu vào | Hỏng an toàn, ngắt kích hoạt khi linh kiện hỏng |
| Chẩn đoán | Tự kiểm tra mức logic '0', mức logic '1', và hiện tượng nhiễu giữa các đầu vào |
| Khoảng thời gian kiểm tra chẩn đoán | Có thể cấu hình, thường trong khoảng thời gian do hệ thống định nghĩa |
| Điện dây trường | Hỗ trợ chân ra 24 VDC, giới hạn dòng điện để kích hoạt tiếp điểm trường |
| Cấp độ an toàn tích hợp | Có khả năng SIL 3 (theo IEC 61508) |
| Dự phòng | Hỗ trợ cấu hình dự phòng cho độ sẵn sàng cao |
Thông số kỹ thuật điện
| Tham số | Thông số kỹ thuật |
|---|---|
| Điện áp đầu vào | 24 VDC danh định (phạm vi hoạt động 18-31 VDC) |
| Dòng vào hiện tại | 7 mA mỗi kênh ở 24 VDC |
| Tiêu thụ điện năng | 5 W điển hình |
| Cách ly | Cách ly galvanic giữa các kênh và hệ thống |
| Đầu ra giới hạn dòng điện | Chân đầu ra 24 VDC, giới hạn dòng điện để kích hoạt tiếp điểm trường |
Thông số kỹ thuật môi trường
| Tham số | Thông số kỹ thuật |
|---|---|
| Nhiệt độ hoạt động | 0°C đến 60°C (32°F đến 140°F) |
| Nhiệt độ lưu trữ | -40°C đến 85°C (-40°F đến 185°F) |
| Độ ẩm tương đối | Hoạt động: 10% đến 90% không ngưng tụ; Lưu trữ: 5% đến 95% không ngưng tụ |
Thông số kỹ thuật vật lý
| Tham số | Thông số kỹ thuật |
|---|---|
| Kích thước | 3.2 cm x 10.7 cm x 13 cm (1.3 in x 4.2 in x 5.1 in) |
| Trọng lượng | 0.3 kg (0.66 lbs) |
| Lắp đặt | Cắm vào Safety Manager hoặc khung Series C, kết nối qua bus I/O |
