Product Description
Thông tin chung
|
Nhà sản xuất |
Mật ong |
|---|---|
|
Số hiệu mẫu/bộ phận |

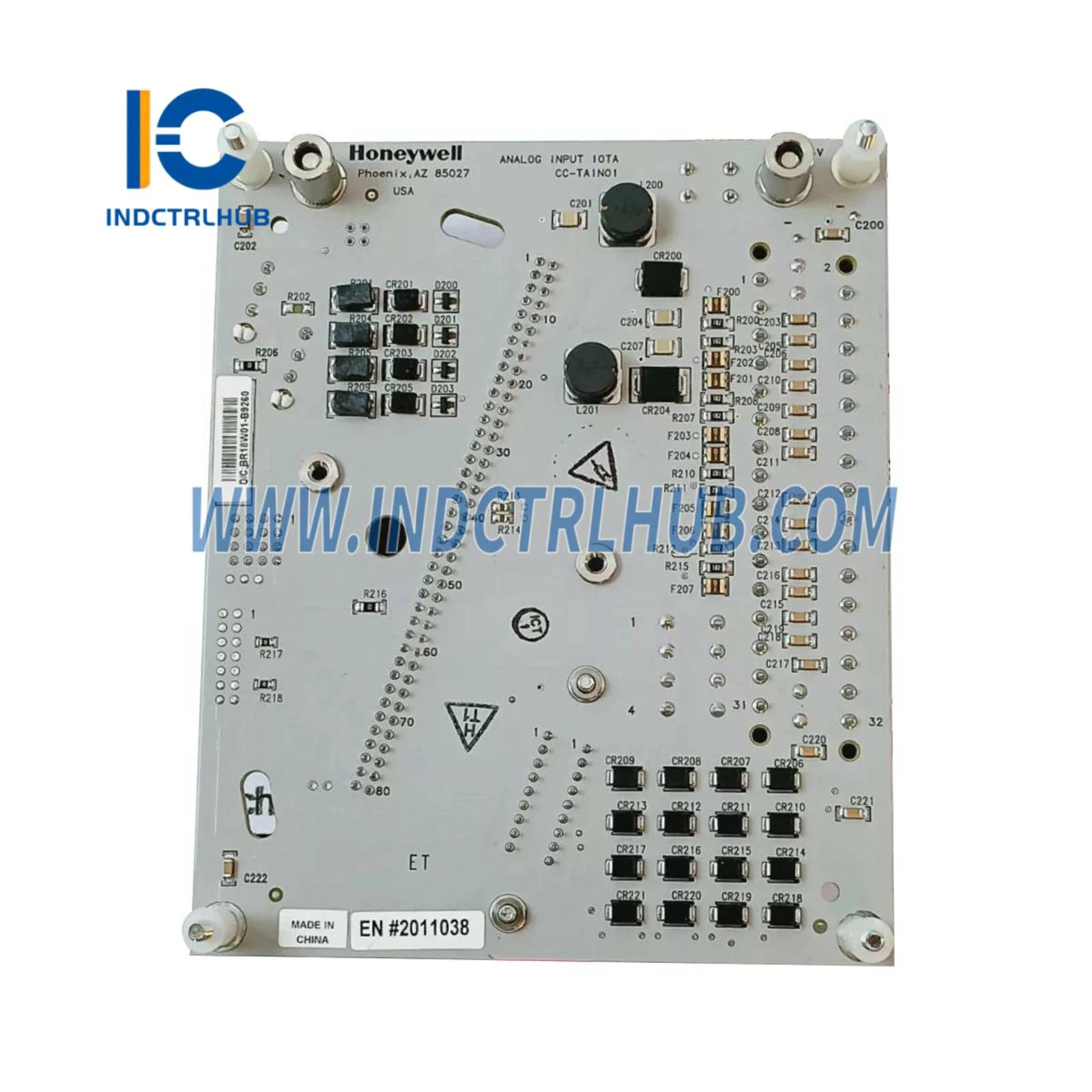

CC-TAIN01 |
|
Sự miêu tả |
Mô-đun đầu vào tương tự |
Chức năng
Mô-đun Đầu vào Analog được thiết kế để nhận tín hiệu dòng điện mức cao từ các thiết bị cảm biến.
Tính năng đáng chú ý
• Chẩn đoán tự động mở rộng
• Dự phòng tùy chọn
• Cung cấp nguồn điện trường không gây cháy
• Quét vòng lặp nhanh
Thông số kỹ thuật
|
Tham số |
Đặc điểm kỹ thuật |
|---|---|
|
Mô hình đầu vào/đầu ra |
CC-PAIN01 - Đầu vào tương tự cấp cao |
|
Các mô hình IOTA |
CC-TAIN01 (Không dự phòng, 6")CC-TAIN11 (Dự phòng, 12") |
|
Kiểu đầu vào |
Dòng hiện tại (bộ truyền tín hiệu 2 dây hoặc tự cấp nguồn) |
|
Kênh đầu vào |
16 Kênh (16 Đơn Kết Thúc) |
|
Tỷ lệ loại bỏ chế độ chung (DC đến 60 Hz, mất cân bằng nguồn 500 Ω) |
70 dB |
|
Độ phân giải Bộ chuyển đổi A/D |
16 bit |
|
Phạm vi đầu vào |
4-20 mA (qua 200 Ω) |
|
Tỷ lệ loại bỏ chế độ bình thường (ở tần số 60Hz) |
20dB |
|
Phản hồi Bộ lọc Chế độ Bình thường |
RC một cực, -3 dB @ 6.0 Hz |
|
Chế Độ Nhập Bình Thường Tối Đa |
± 30 Vôn |
|
Nhiễu chéo (DC đến 60 Hz, kênh này sang kênh khác) |
-60dB |
|
Tốc độ quét đầu vào |
50 giây |
|
Độ chính xác của phần cứng |
± 0,075% của toàn thang đo (23,5°± 2°C) ± 0,15% của toàn dải (0 đến 60°C) |
|
Điều Chỉnh Công Suất Truyền Tín Hiệu |
Mạch giới hạn dòng điện được bảo vệ riêng biệt cho giao diện không cháy nổ Class 1, Div 2. Không cần cầu chì. |
