Tổng quan sản phẩm

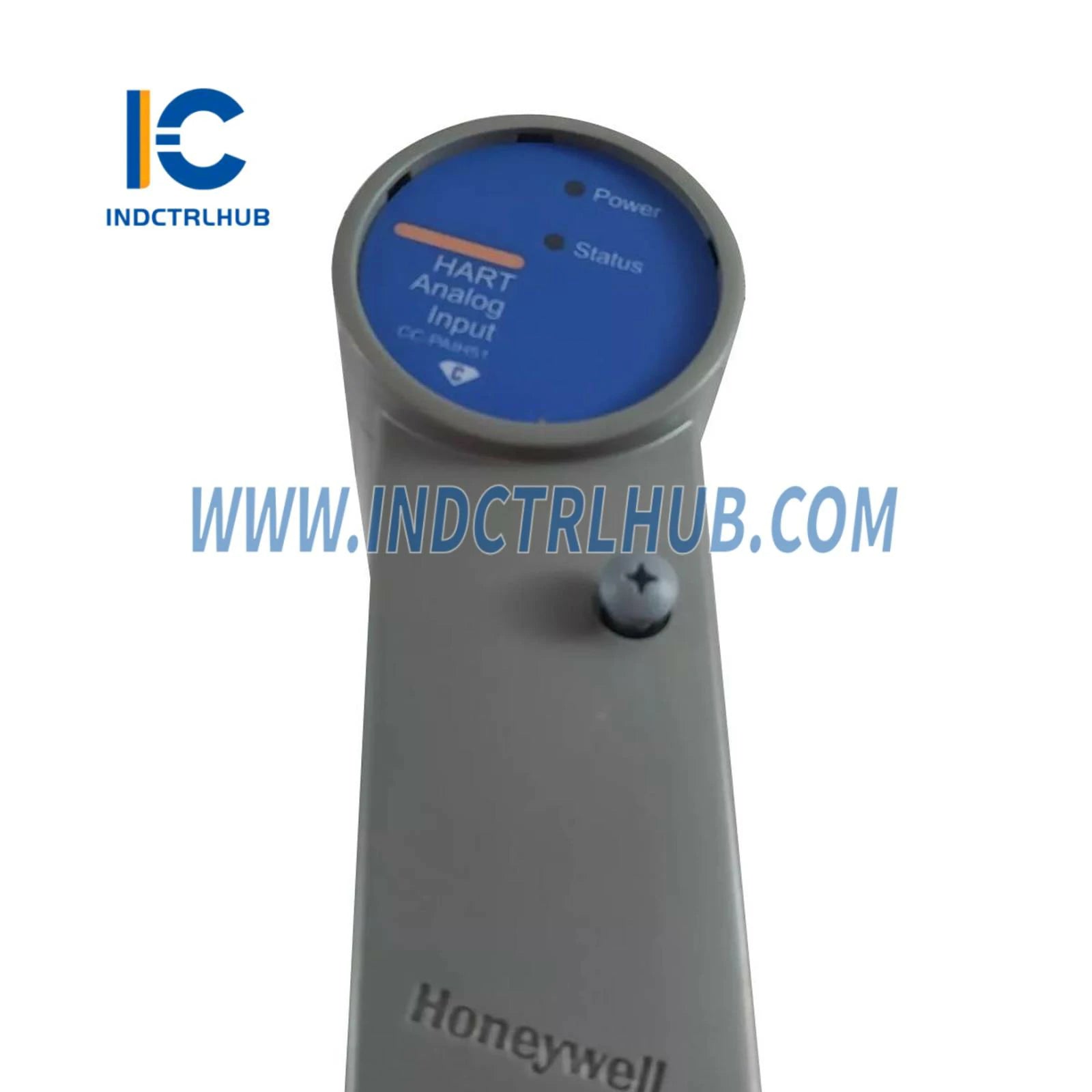

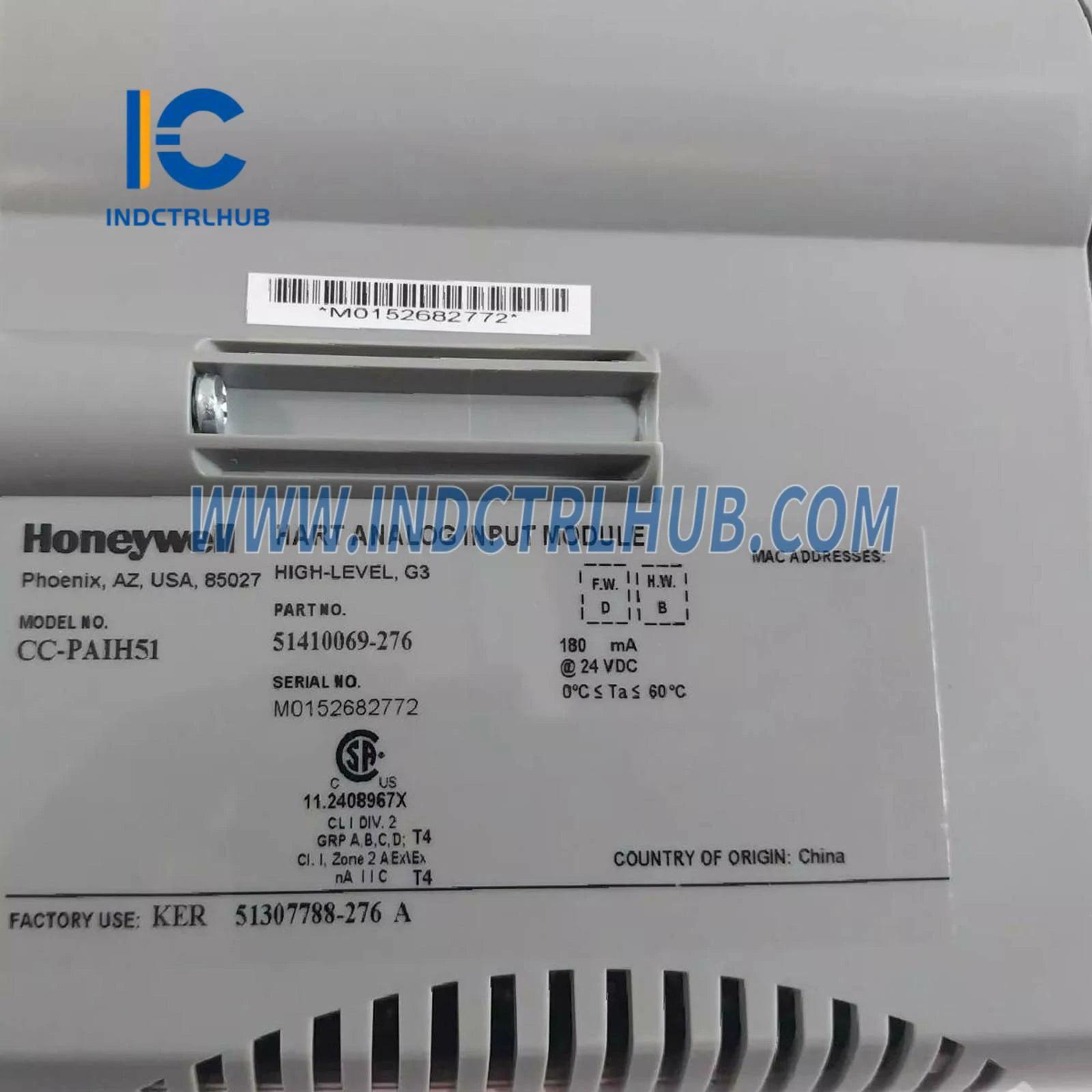

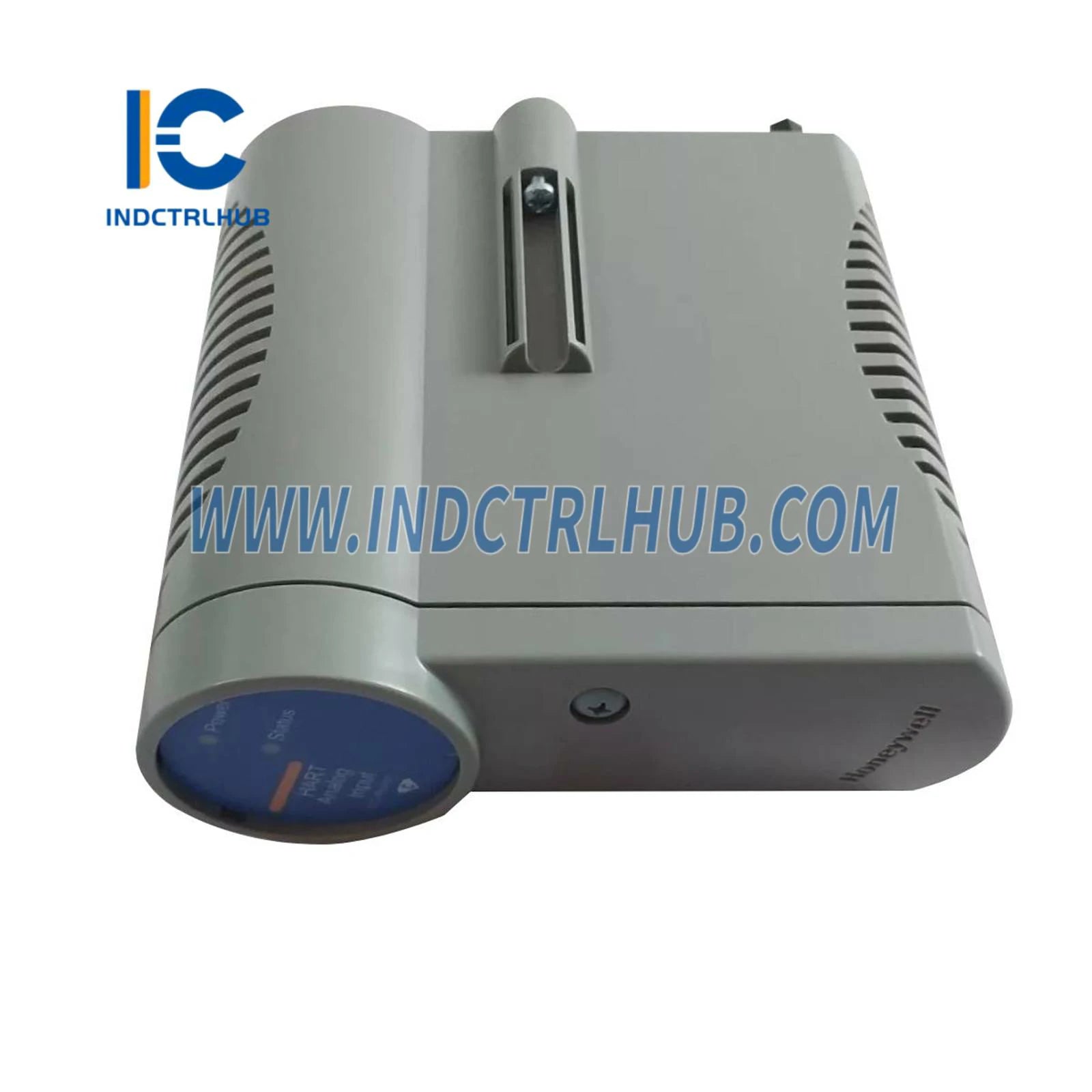

Nhà sản xuất: Honeywell
Mẫu số/Số bộ phận: CC-PAIH51 51410069-276
Mô tả: Đầu vào analog với HART
Chức năng
Mô-đun Đầu vào Analog CC-PAIH51 được thiết kế để nhận đầu vào dòng điện mức cao từ bộ truyền và thiết bị cảm biến đồng thời cung cấp giao tiếp HART tích hợp.
Tính năng chính
- Chức năng tự chẩn đoán mở rộng
- Tùy chọn dự phòng để tăng độ tin cậy
- Cung cấp nguồn điện trường không gây cháy nổ (Không cần nguồn điện ngoài)
- Tương thích HART để cấu hình và giám sát trạng thái
- Khả năng quét vòng lặp nhanh
- Hỗ trợ thiết bị đa biến để thu thập dữ liệu nhanh
Thông số kỹ thuật
Thông tin chung
| Thông số | Thông số kỹ thuật |
|---|---|
| Mẫu | CC-PAIH51 (Đầu vào Analog mức cao với HART) |
| Mẫu IOTA | CC-TAIX51 (Không dự phòng, 6”) CC-TAIX61 (Dự phòng, 12”) |
| Loại đầu vào | Dòng điện (Hỗ trợ bộ truyền 2 dây hoặc tự cấp nguồn) |
| Kênh đầu vào | 16 (Tất cả đơn đầu cuối) |
Đặc tính điện
| Thông số | Thông số kỹ thuật |
|---|---|
| Tỷ lệ loại bỏ chế độ chung (dc đến 60 Hz, mất cân bằng nguồn 500Ω) | 70 dB |
| Điện áp chế độ chung (dc đến 60 Hz) | -6V đến +5V (đỉnh) |
| Độ phân giải bộ chuyển đổi A/D | 16 bit |
| Phạm vi đầu vào | 4-20 mA (qua 200Ω) |
| Tỷ lệ loại bỏ chế độ bình thường (@ 60 Hz) | 19 dB |
| Phản hồi bộ lọc chế độ bình thường | RC một cực, -3 dB @ 6.5 Hz |
| Đầu vào chế độ bình thường tối đa | ±30V |
| Hiện tượng nhiễu chéo (dc đến 60 Hz, kênh này sang kênh khác) | -60 dB |
| Tốc độ quét đầu vào | 50 ms |
| Độ chính xác phần cứng (@ CMV = 0V) | ±0.075% toàn thang đo (23.5° ±2°C) ±0.15% toàn thang đo (0 đến 60°C) |
Tính năng nguồn điện và an toàn
| Thông số | Thông số kỹ thuật |
|---|---|
| Điều chỉnh nguồn điện trường cho bộ truyền | Mạch giới hạn dòng điện được bảo vệ riêng biệt cho giao diện không gây cháy nổ lớp 1, phân vùng 2 |
| Yêu cầu cầu chì | Không cần cầu chì |
