Product Description

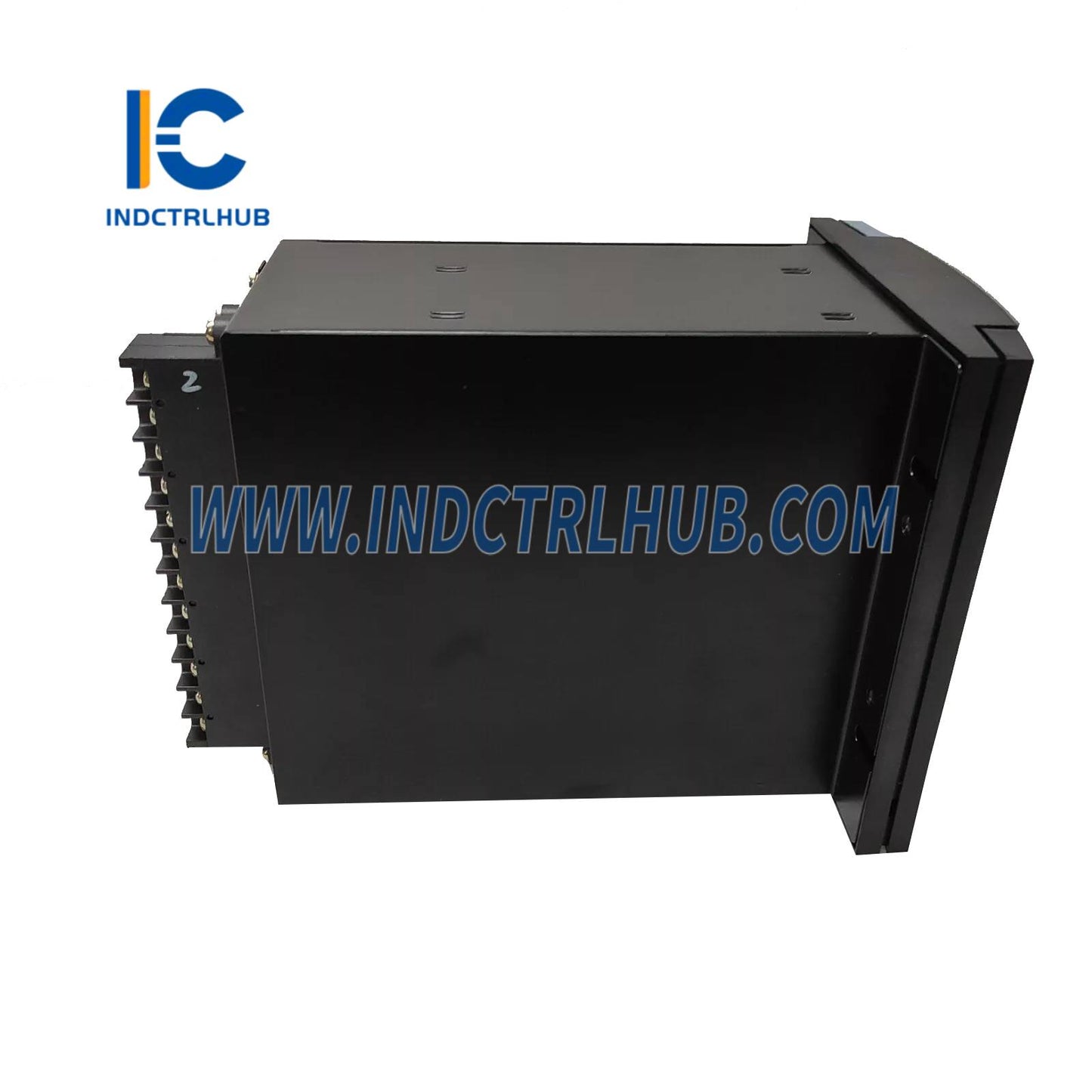

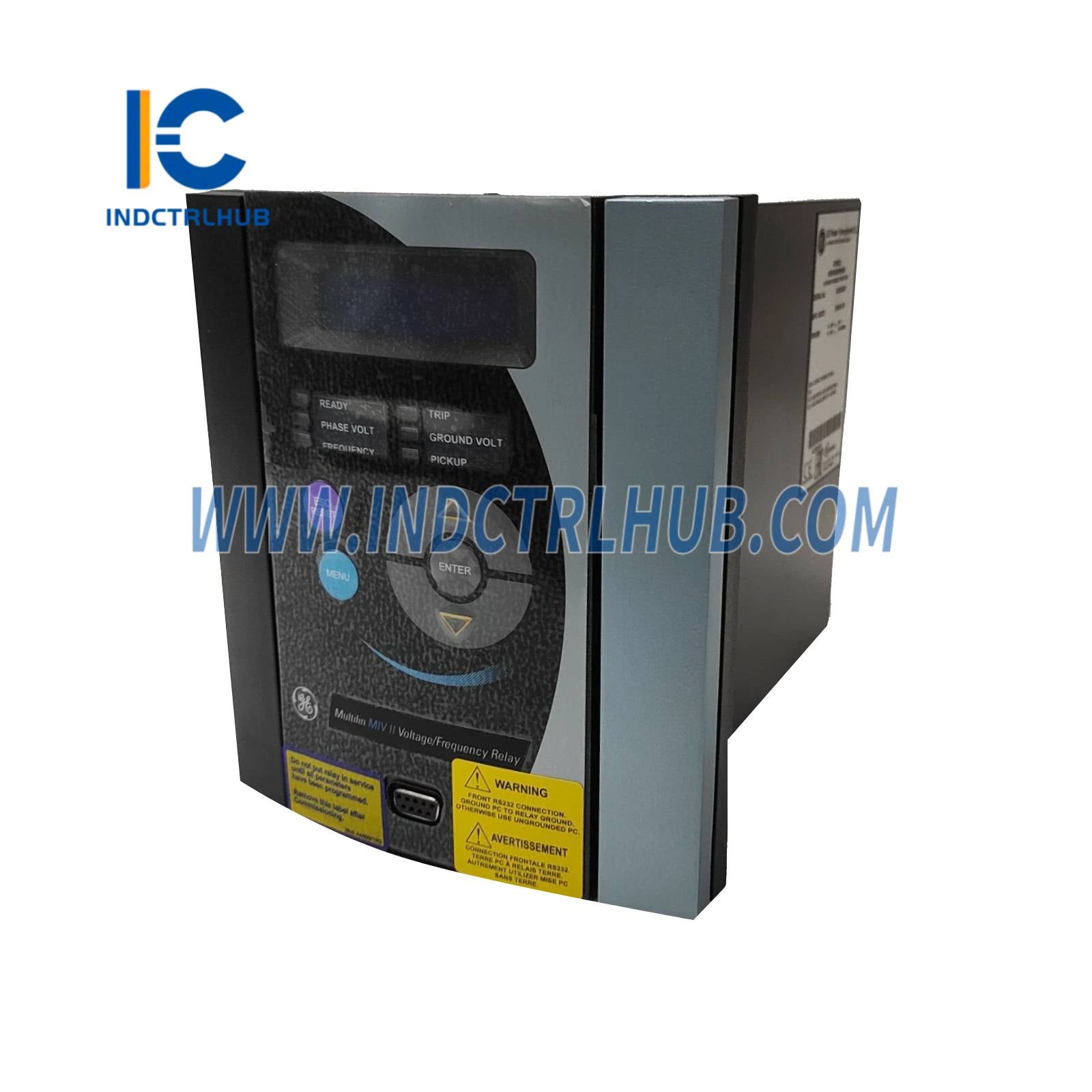

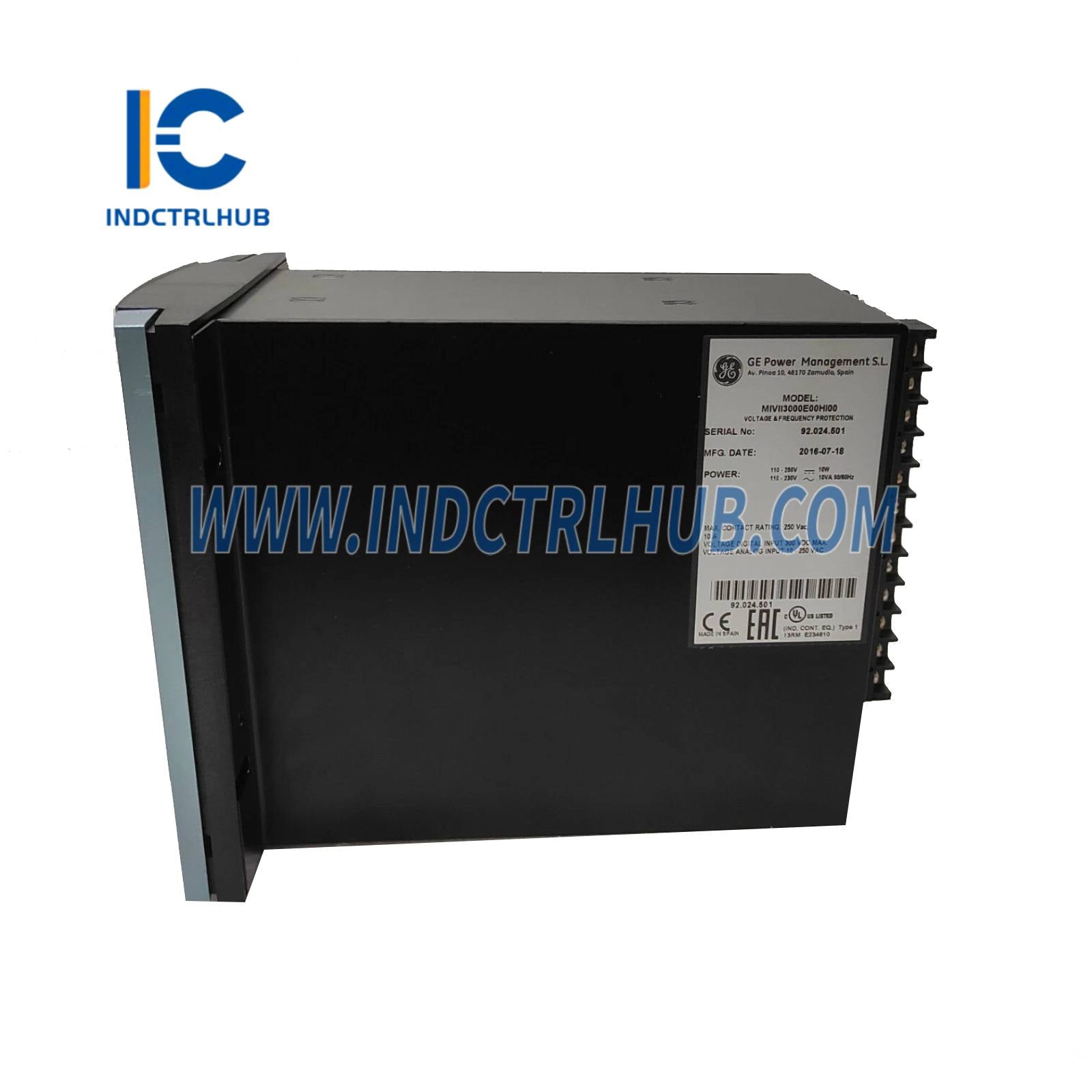

General Electric MIVII3000E00HI00 Multilin MIV II Rơ le điện áp/tần số
- Nhà sản xuất: General Electric (hiện thuộc GE Vernova)
- Dòng sản phẩm: Multilin MIV II

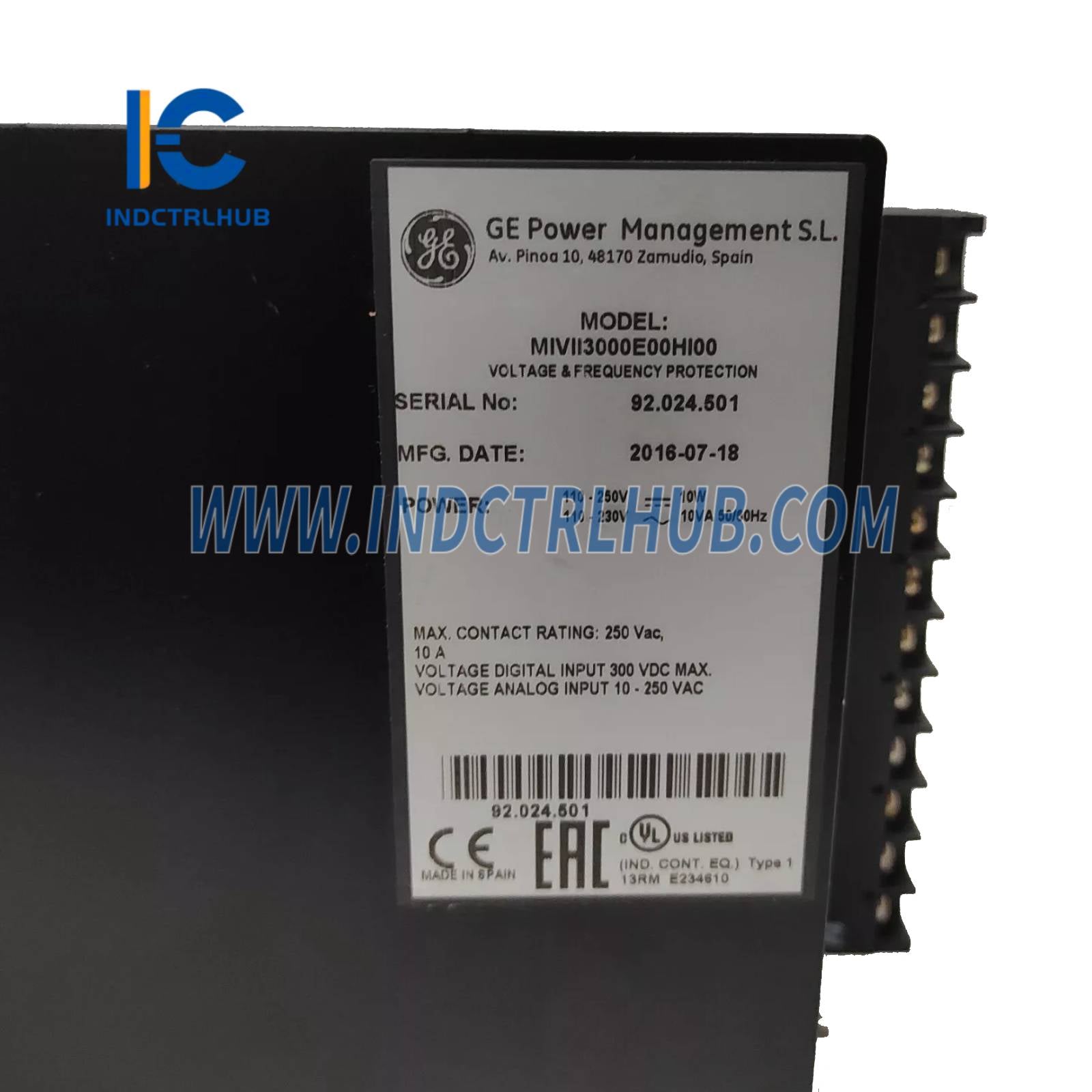

- Mẫu/Số bộ phận: MIVII3000E00HI00
- Mô tả: Rơ le bảo vệ điện áp và tần số cho bảo vệ hệ thống điện trong dòng Multilin MIV II
Tổng quan
General Electric MIVII3000E00HI00 là rơ le bảo vệ điện áp và tần số thuộc dòng Multilin MIV II, do GE sản xuất và hiện được quản lý bởi GE Vernova. Được thiết kế để bảo vệ hệ thống điện, nó cung cấp giám sát và điều khiển đáng tin cậy các thông số điện áp và tần số trong các ứng dụng điện áp trung bình đến cao, như máy phát điện, đường dây cấp điện và máy biến áp. Nó được sử dụng trong phát điện, truyền tải và các cơ sở công nghiệp để đảm bảo sự ổn định của hệ thống và ngăn ngừa hư hỏng thiết bị.
Thông số kỹ thuật
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Mẫu | MIVII3000E00HI00 |
| Dòng | Multilin MIV II |
| Loại | Rơ le bảo vệ điện áp/tần số |
| Chức năng | Giám sát và bảo vệ chống lại điện áp quá mức/thấp, tần số quá mức/thấp và thứ tự pha |
| Tính năng bảo vệ | Điện áp quá mức (59), điện áp thấp (27), tần số quá mức (81O), tần số thấp (81U), thứ tự pha |
| Ngõ vào điện áp | Điện áp 3 pha, phạm vi cài đặt 10–250 V |
| Dải tần số | 40–70 Hz |
| Điện áp phụ trợ | 110–250 VDC, 110–230 VAC (HI00) |
| Tiêu thụ điện năng | 10 W (DC), 10 VA (AC) |
| Đầu vào kỹ thuật số | 4 đầu vào lập trình được |
| Đầu ra | 4 đầu ra rơ le Form-C lập trình được, 1 đầu ra trip |
| Công suất đầu ra | 5 A tại 250 VAC, 5 A tại 30 VDC |
| Giao tiếp | Cổng RS485, giao thức Modbus RTU |

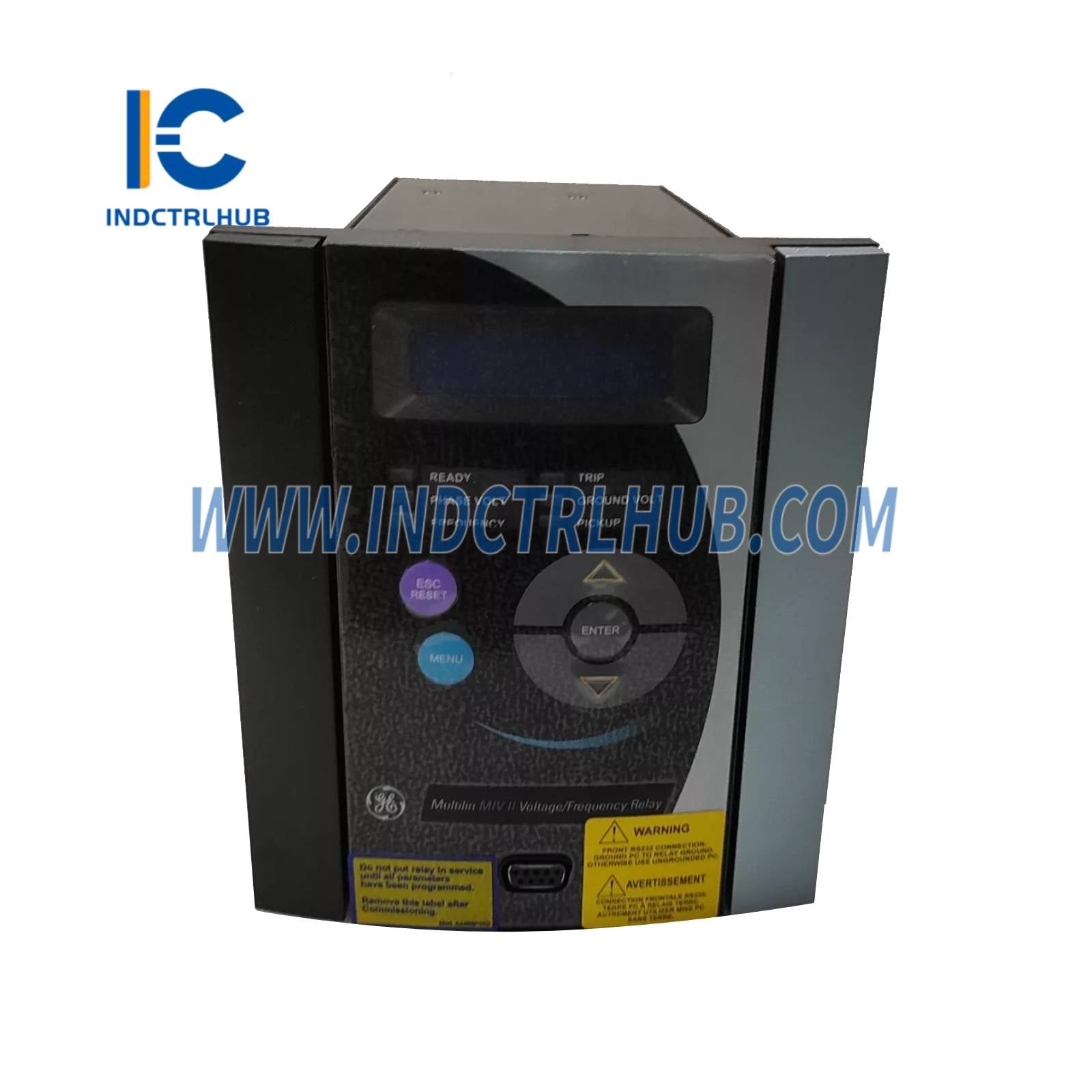

| Hiển thị | Màn hình LCD với bàn phím cho cấu hình tại chỗ |

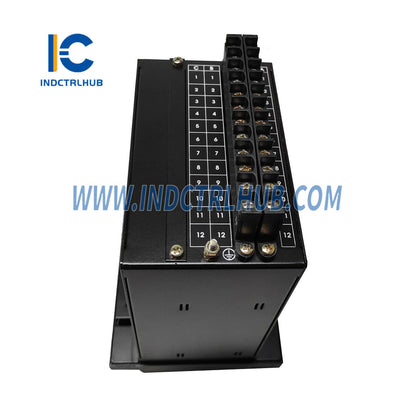

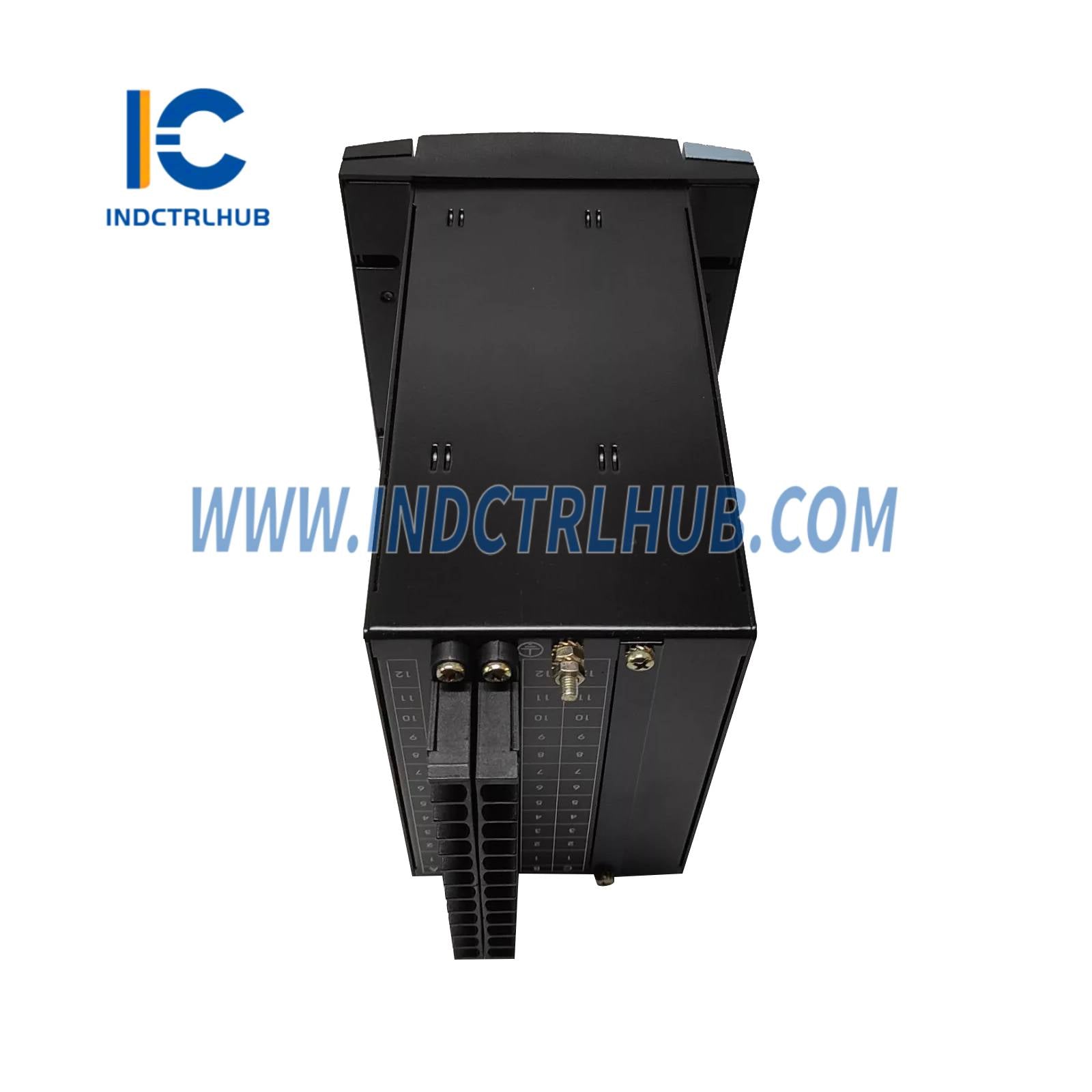

| Đầu nối | Khối đầu cuối cho I/O, đầu vào điện áp và truyền thông |
| Đo lường | Điện áp, tần số, ghi sự kiện |
| Nhiệt độ hoạt động | -40°C đến +60°C (-40°F đến +140°F) |
| Nhiệt độ lưu trữ | -40°C đến +80°C (-40°F đến +176°F) |
| Độ ẩm tương đối | Lên đến 95% (không ngưng tụ) |
| Kích thước | Khoảng 17,8 cm x 13,3 cm x 22,5 cm (7,0 x 5,2 x 8,9 in) |
| Trọng lượng | Khoảng 2,5 kg (5,5 lbs) |
| Lắp đặt | Lắp trên bảng điều khiển, tương thích giá đỡ 19 inch |
| Chứng nhận | CE, UL, CSA, IEC |
| Tương thích | Nền tảng Multilin, phần mềm EnerVista |
| Sổ tay | GEK-106623 (Multilin MIV II Manual) |
