Product Description
Chi tiết sản phẩm
| Tham số | Chi tiết |
|---|---|
| Nhà sản xuất | General Electric |
| Mã mẫu/Số bộ phận | IS220PTCCH2BB (IS230SNTCH4A) |
| Mô tả | Mô-đun đầu vào cặp nhiệt điện |
Tổng quan sản phẩm
| Tham số | Chi tiết |
|---|---|
| Số Phần | IS220PTCCH2BB (IS230SNTCH4A) |

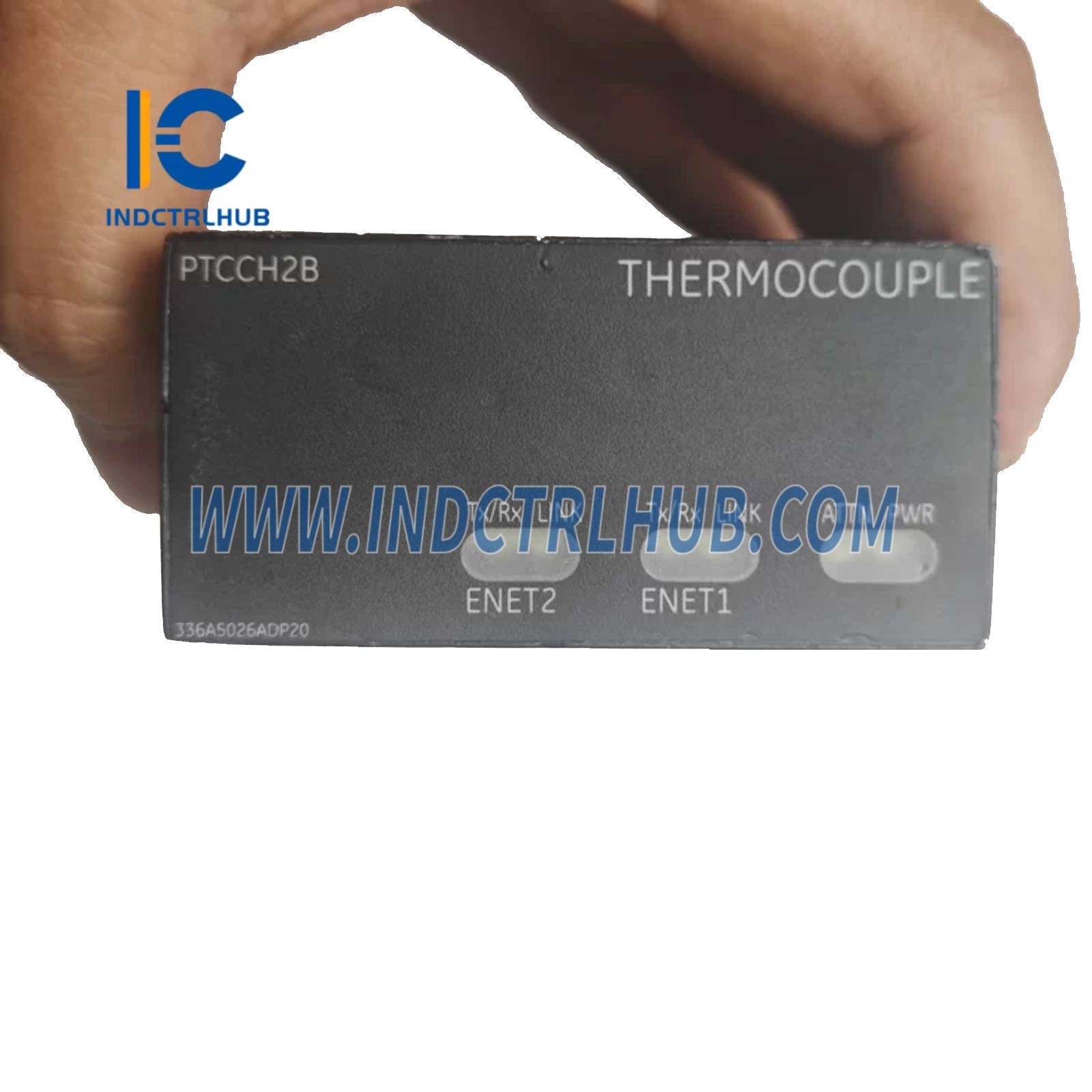

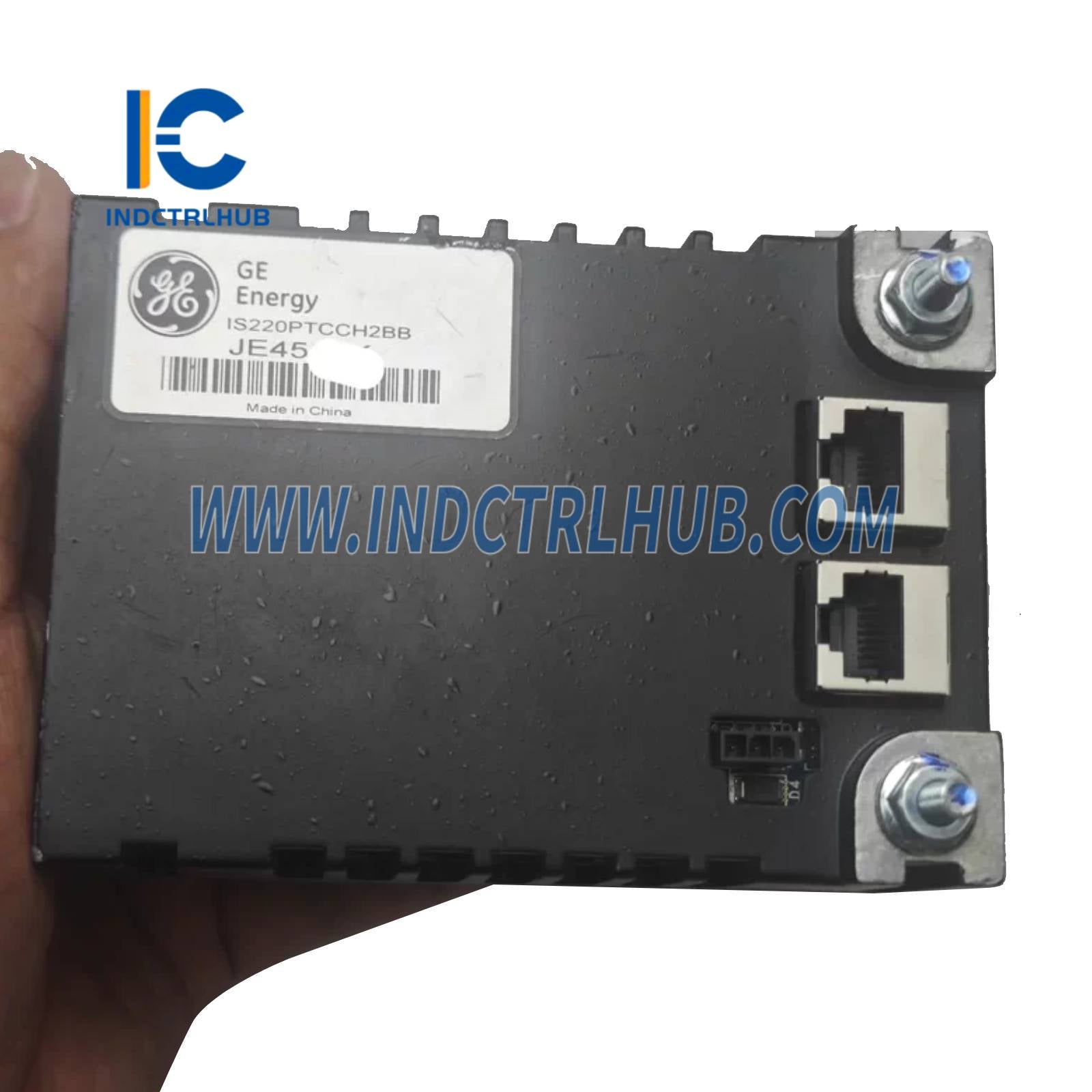

| Tên sản phẩm | Mô-đun đầu vào cặp nhiệt điện IS220PTCCH2BB |
| Ứng dụng | Đo lường và giám sát nhiệt độ trong hệ thống điều khiển tua-bin và tự động hóa công nghiệp |
| Tính tương thích | Thiết kế cho hệ thống điều khiển GE Mark VIe và Mark VIeS; giao tiếp với các gói I/O và bảng đầu cuối |
| Chức năng | Cung cấp xử lý đầu vào cặp nhiệt điện độ chính xác cao với chẩn đoán và hỗ trợ dự phòng |
Thông số kỹ thuật chức năng
| Tham số | Chi tiết |
|---|---|
| Kênh đầu vào | 12 đầu vào cặp nhiệt điện |
| Loại đầu vào | Cặp nhiệt điện (J, K, T, E, R, S, B, N) |
| Độ phân giải | Chuyển đổi A/D 16-bit |
| Độ chính xác | ±0.1% dải đo điển hình |
| Cách ly | Cách ly kênh với kênh và kênh với bus (1500 V) |
| Bù Mối Nối Lạnh | CJC tích hợp cho đo nhiệt độ chính xác |
| Nguồn điện | 28 V DC danh định (từ hệ thống backplane) |
| Tiêu thụ điện năng | Tối đa 2 W |
| Phạm vi nhiệt độ hoạt động | -30°C đến +70°C |
| Lắp đặt | Gắn giá đỡ trong cụm mô-đun I/O |
| Kích thước | 5,4" x 4,7" x 1,0" (137 mm x 119 mm x 25 mm) khoảng |
| Trọng lượng | 0,5 lb (0,23 kg) |
| Tuân Thủ Tiêu Chuẩn | IEC 61131-2, CE, UL, CSA |
