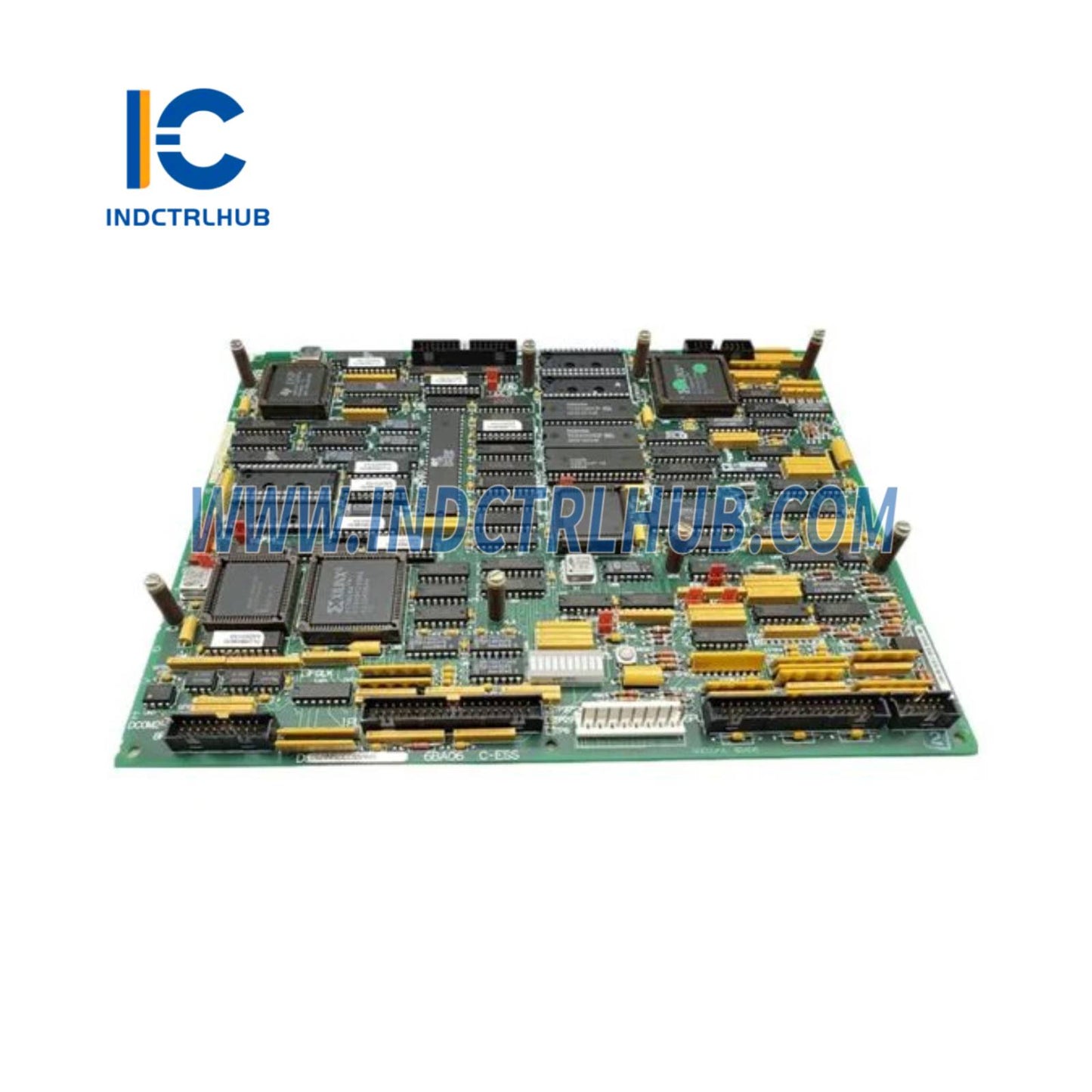

Thẻ Bộ Điều Khiển Trình Tự Cổng GE DS200SLCCG3AHD SLCC

Thẻ Bộ Điều Khiển Trình Tự Cổng GE DS200SLCCG3AHD SLCC

  • Manufacturer: General Electric

  • Product No.: DS200SLCCG3AHD

  • Condition:1000 trong kho

  • Product Type: Thẻ Trình Tự Cổng SLCC

  • Product Origin: USA

  • Payment: T/T, Western Union

  • Weight: 1000g

  • Shipping port: Xiamen

  • Warranty: 12 months

  • Hỗ trợ 24/7
  • Trả hàng trong vòng 30 ngày
  • Vận chuyển nhanh

Tổng quan sản phẩm



Tham số Chi tiết
Số Phần DS200SLCCG3AHD
Tên sản phẩm Thẻ tuần tự cổng SLCC – Phiên bản mật độ cao / chẩn đoán cao
Ứng dụng Điều khiển kích thích quan trọng cho nhiệm vụ cho các máy phát tua bin GE lớn (hơi nước, khí, thủy điện) và các bộ truyền động công nghiệp công suất cao
Tính tương thích Hệ thống kích thích GE EX2100, EX2100e, Mark VIe; tích hợp với bộ điều khiển UCVE, UCSA, UCSX
Chức năng Tạo các xung kích hoạt cổng chính xác cho cầu thyristor 6 hoặc 12 xung; cung cấp chẩn đoán thời gian thực, dự phòng LAN, và điều khiển cổng quang học

Thông số kỹ thuật chức năng



Tham số Chi tiết
Nguồn điện +5 V DC, ±12 V DC, ±15 V DC (từ backplane)
Nhiệt độ hoạt động -40°C đến +85°C (phạm vi mở rộng)
Nhiệt độ lưu trữ -55°C đến +105°C
Kích thước 10,5" x 8,0" x 0,6" (kích thước tiêu chuẩn Mark V/VI)
Trọng lượng 0,62 kg (1,37 lbs)
Tiêu thụ điện năng < 7 W
Hỗ trợ cầu Thyristor 6 xung hoặc 12 xung (tự động cấu hình)
Đầu ra điều khiển cổng 6 hoặc 12 bộ điều khiển cổng quang cách ly (tương thích ST)
Độ chính xác xung cổng ±100 ns jitter, độ phân giải 1 µs
Giao tiếp Ethernet 10/100 Mbps dự phòng kép (LAN A/B) – hỗ trợ EGD, Modbus TCP, IEEE 1588 PTP
Tính năng chẩn đoán - Giám sát dòng điện/điện áp cầu thời gian thực - Phát hiện mất cân bằng pha - Quá dòng / quá áp - Phát hiện cổng mở/ngắn mạch - Tự kiểm tra & watchdog
Đèn LED chỉ báo 12 đèn LED: Nguồn, Chạy, Lỗi, LAN A/B, Trạng thái cầu 1–6
Loại đầu nối - P1/P2: Đầu nối cạnh backplane mật độ cao - P3–P8: Đầu ra cổng quang (ST) - RJ45 x2: Ethernet
Bảo vệ - Bảo vệ chống sét (IEC 61000-4-5) - Che chắn EMI/RFI - Phủ bảo vệ (tiêu chuẩn)
Chứng nhận CE, UL, CSA Lớp 1 Div 2, ATEX Vùng 2 (tùy chọn), IEC 61508 SIL 2 khả năng
Tuân Thủ Tiêu Chuẩn IEC 60255, API 670, IEEE C37.90, IEC 61850 (GOOSE), IEC 62439 (hỗ trợ PRP/HSR)

Thông Tin Đặt Hàng



Tham số Chi tiết
Cấu Hình Mã Số Linh Kiện DS200SLCCG3AHD (H = Chẩn đoán mật độ cao, D = Dual LAN + Quang học)
Các Tùy Chọn Có Sẵn - DS200SLCCG3AHC: Phủ bảo vệ + Lớp 1 Div 2 - DS200SLCCG3AHE: Với đồng bộ thời gian chính xác IEEE 1588 PTP - Bộ cáp cổng quang (3m, 10m, 30m)
Trao đổi lõi Có sẵn – thời gian xử lý 30 ngày (tái sản xuất với bảo hành 2 năm)
Tùy chỉnh - Hồ sơ thời gian xung cổng tùy chỉnh - Tích hợp với bộ điều khiển UCVE-H hoặc UCSA - Firmware cho hoạt động song song cầu kép
Xem đầy đủ chi tiết

Product Description

Tổng quan sản phẩm



Tham số Chi tiết
Số Phần DS200SLCCG3AHD
Tên sản phẩm Thẻ tuần tự cổng SLCC – Phiên bản mật độ cao / chẩn đoán cao
Ứng dụng Điều khiển kích thích quan trọng cho nhiệm vụ cho các máy phát tua bin GE lớn (hơi nước, khí, thủy điện) và các bộ truyền động công nghiệp công suất cao
Tính tương thích Hệ thống kích thích GE EX2100, EX2100e, Mark VIe; tích hợp với bộ điều khiển UCVE, UCSA, UCSX
Chức năng Tạo các xung kích hoạt cổng chính xác cho cầu thyristor 6 hoặc 12 xung; cung cấp chẩn đoán thời gian thực, dự phòng LAN, và điều khiển cổng quang học

Thông số kỹ thuật chức năng



Tham số Chi tiết
Nguồn điện +5 V DC, ±12 V DC, ±15 V DC (từ backplane)
Nhiệt độ hoạt động -40°C đến +85°C (phạm vi mở rộng)
Nhiệt độ lưu trữ -55°C đến +105°C
Kích thước 10,5" x 8,0" x 0,6" (kích thước tiêu chuẩn Mark V/VI)
Trọng lượng 0,62 kg (1,37 lbs)
Tiêu thụ điện năng < 7 W
Hỗ trợ cầu Thyristor 6 xung hoặc 12 xung (tự động cấu hình)
Đầu ra điều khiển cổng 6 hoặc 12 bộ điều khiển cổng quang cách ly (tương thích ST)
Độ chính xác xung cổng ±100 ns jitter, độ phân giải 1 µs
Giao tiếp Ethernet 10/100 Mbps dự phòng kép (LAN A/B) – hỗ trợ EGD, Modbus TCP, IEEE 1588 PTP
Tính năng chẩn đoán - Giám sát dòng điện/điện áp cầu thời gian thực - Phát hiện mất cân bằng pha - Quá dòng / quá áp - Phát hiện cổng mở/ngắn mạch - Tự kiểm tra & watchdog
Đèn LED chỉ báo 12 đèn LED: Nguồn, Chạy, Lỗi, LAN A/B, Trạng thái cầu 1–6
Loại đầu nối - P1/P2: Đầu nối cạnh backplane mật độ cao - P3–P8: Đầu ra cổng quang (ST) - RJ45 x2: Ethernet
Bảo vệ - Bảo vệ chống sét (IEC 61000-4-5) - Che chắn EMI/RFI - Phủ bảo vệ (tiêu chuẩn)
Chứng nhận CE, UL, CSA Lớp 1 Div 2, ATEX Vùng 2 (tùy chọn), IEC 61508 SIL 2 khả năng
Tuân Thủ Tiêu Chuẩn IEC 60255, API 670, IEEE C37.90, IEC 61850 (GOOSE), IEC 62439 (hỗ trợ PRP/HSR)

Thông Tin Đặt Hàng



Tham số Chi tiết
Cấu Hình Mã Số Linh Kiện DS200SLCCG3AHD (H = Chẩn đoán mật độ cao, D = Dual LAN + Quang học)
Các Tùy Chọn Có Sẵn - DS200SLCCG3AHC: Phủ bảo vệ + Lớp 1 Div 2 - DS200SLCCG3AHE: Với đồng bộ thời gian chính xác IEEE 1588 PTP - Bộ cáp cổng quang (3m, 10m, 30m)
Trao đổi lõi Có sẵn – thời gian xử lý 30 ngày (tái sản xuất với bảo hành 2 năm)
Tùy chỉnh - Hồ sơ thời gian xung cổng tùy chỉnh - Tích hợp với bộ điều khiển UCVE-H hoặc UCSA - Firmware cho hoạt động song song cầu kép
