| Thông số kỹ thuật |
Chi tiết |
| Mẫu |
750-P1-G1-S1-HI-A20-R |
| Dòng |
Multilin SR750 |
| Loại |
Rơ le Quản lý Đường dây Cấp điện (Dựa trên Vi xử lý) |
| Máy biến dòng pha (CT) thứ cấp |
1 A (P1) |
| Máy biến dòng đất (CT) thứ cấp |
1 A (G1) |
| Đầu vào dòng đất nhạy |
1 A (S1) |
| Nguồn điều khiển |
Đầu vào cao (HI): 88–300 VDC, 70–265 VAC, 48–62 Hz |
| Đầu ra tương tự |
Tám 4–20 mA (A20) |
| Đèn LED Đóng Bộ ngắt mạch |
Đỏ (R) |
| Cổng Giao Tiếp |
RS232 (trước), RS422/RS485 (sau), giao thức Modbus RTU |
| Tính năng bảo vệ |
Quá dòng, lỗi đất, quá/thiếu tần số, hỏng bộ ngắt mạch |
| Khả năng đo lường |
Dòng điện, điện áp, tần số, công suất |
| Rơ le đầu ra |
Tám (năm đa năng, ba chuyên dụng: Ngắt, Đóng, Tự kiểm tra) |
| Đầu vào logic |
Hai mươi (mười bốn đầu vào tiếp điểm, ướt hoặc khô) |

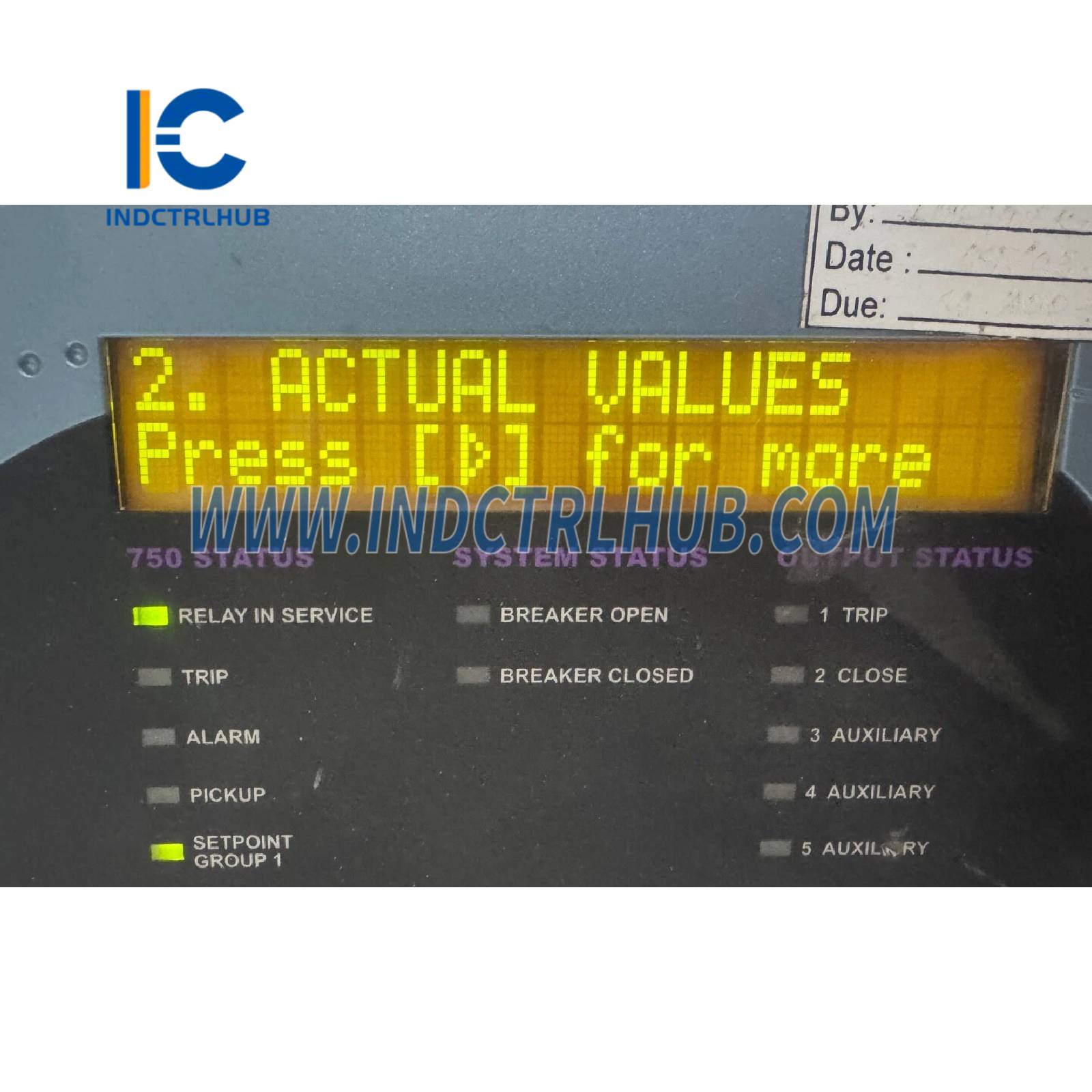

| Hiển thị |
Màn hình LCD 40 ký tự |
| Ghi sự kiện |
Ghi dữ liệu, dao động đồ thị, sự kiện ngắt mạch |
| Nhiệt độ hoạt động |
-40°C đến +60°C (-40°F đến +140°F) |
| Nhiệt độ lưu trữ |
-40°C đến +80°C (-40°F đến +176°F) |
| Trọng lượng |
10 kg (22 lbs) |
| Kích thước |
18 x 16.5 x 21.5 cm (7 x 6.5 x 8.5 in) |
| Lắp đặt |
Thiết kế rút ra, vỏ kim loại SR750, bảng điều khiển 19 inch |
| Chứng nhận |
CE, CSA, UL |
| Tương thích phần mềm |
EnerVista 750 cho cấu hình điểm đặt, giám sát và phân tích dữ liệu |
