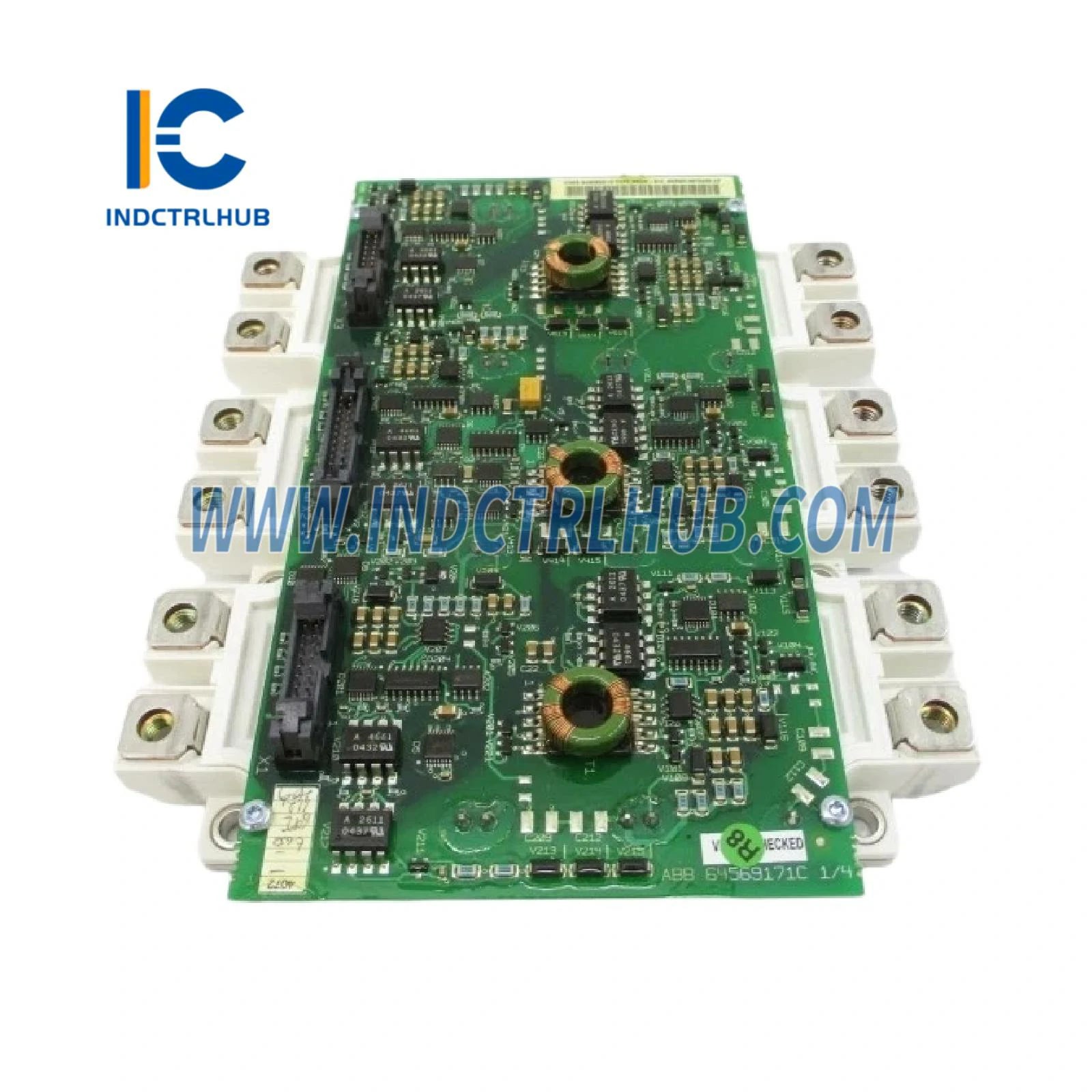

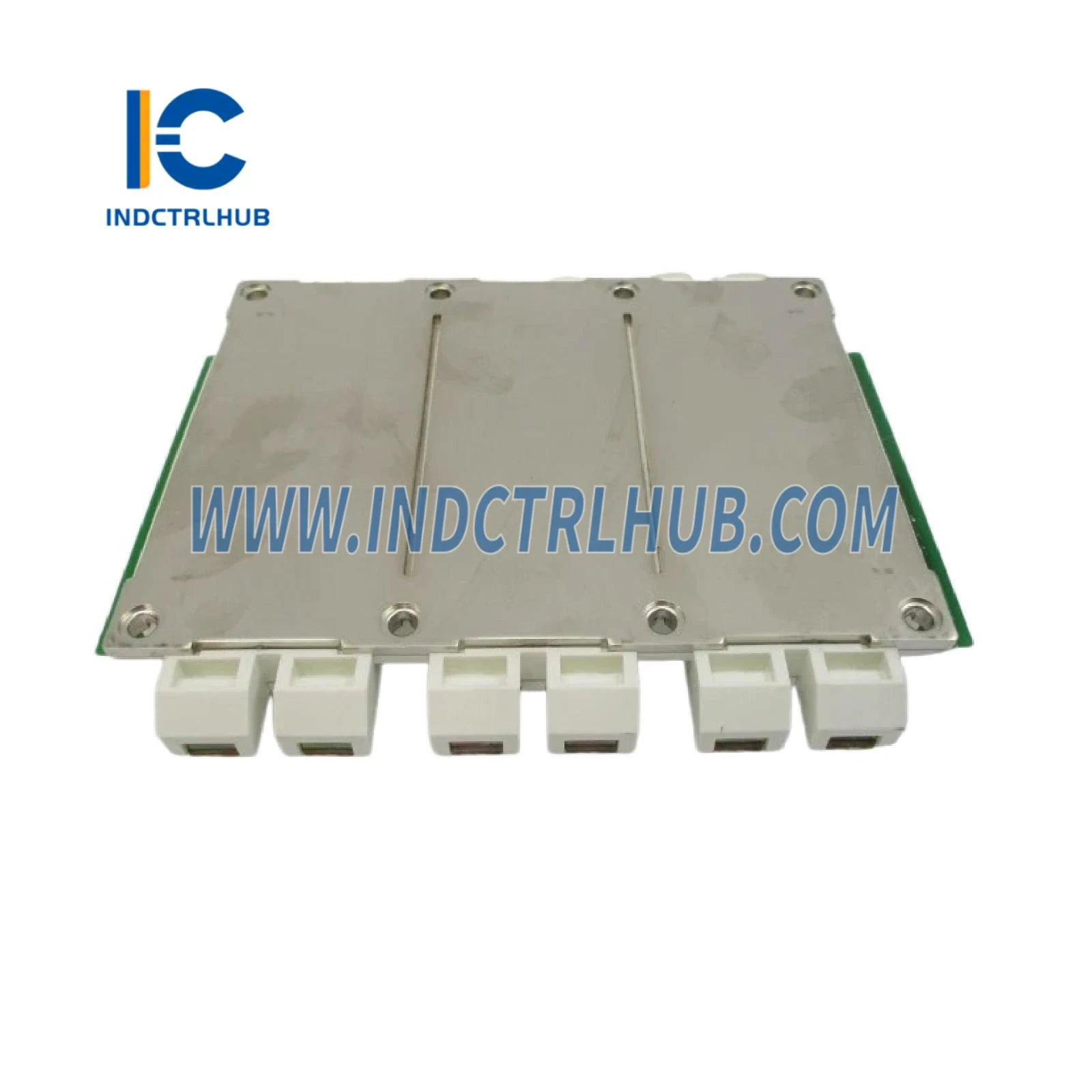

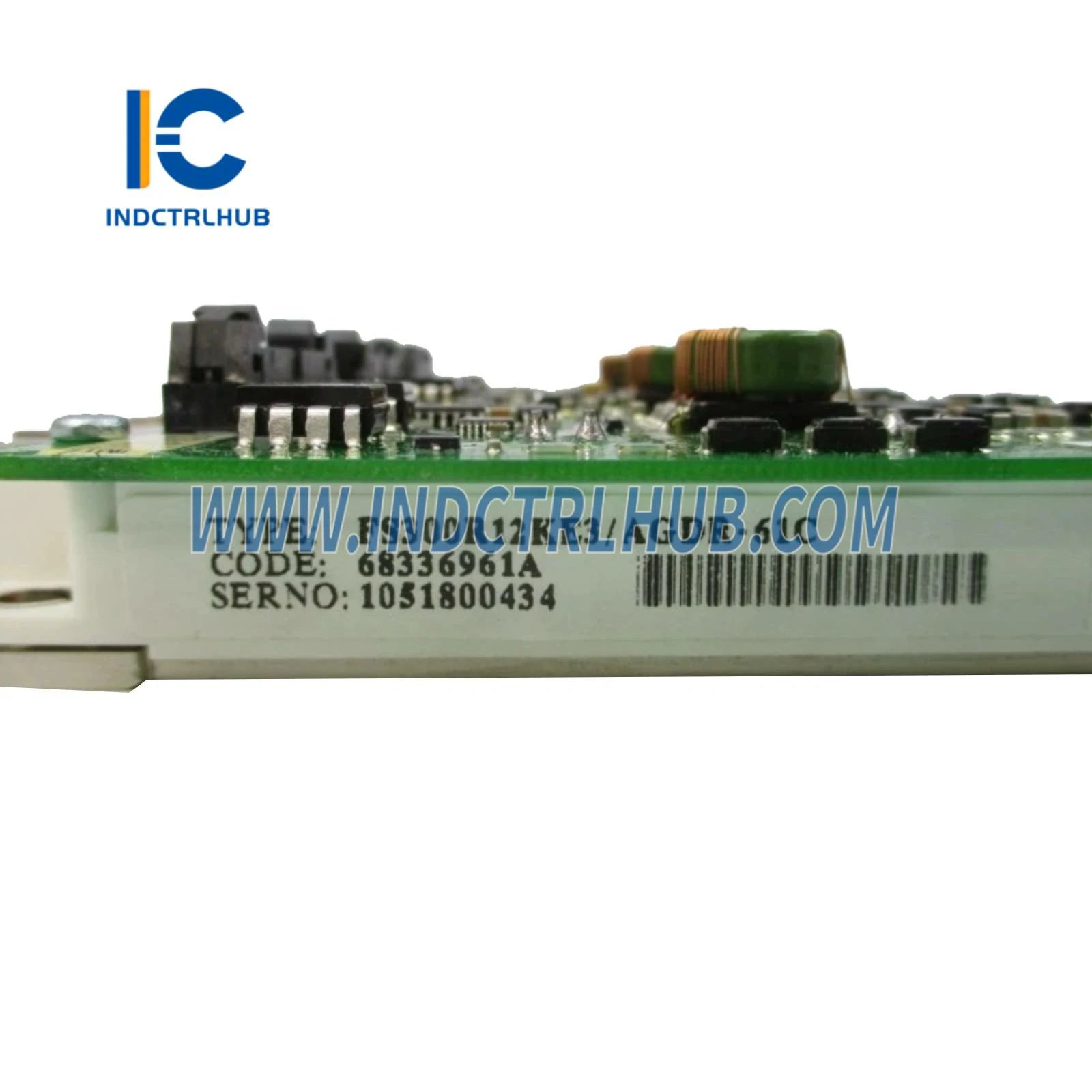

Mô-đun IGBT ABB FS300R12KE3/AGDR-61C kèm bộ điều khiển
Tổng quan sản phẩm
- ABB FS300R12KE3/AGDR-61C là mô-đun Transistor lưỡng cực cổng cách điện (IGBT) công suất cao kết hợp với bộ điều khiển cổng tích hợp (AGDR-61C), được thiết kế cho các ứng dụng công nghiệp yêu cầu chuyển mạch và điều khiển công suất hiệu quả. Mô-đun IGBT FS300R12KE3, ban đầu được sản xuất bởi Infineon và phân phối bởi ABB, là một phần của dòng Econopack, tối ưu cho các ứng dụng như bộ điều khiển động cơ, bộ biến tần, hệ thống năng lượng tái tạo (ví dụ: gió và năng lượng mặt trời) và hệ thống kéo. Bộ điều khiển cổng AGDR-61C nâng cao hiệu suất của mô-đun bằng cách cung cấp các tính năng điều khiển chính xác và bảo vệ. Sự kết hợp này thường được sử dụng trong các ngành công nghiệp như phát điện, vận tải và sản xuất nặng để chuyển đổi công suất đáng tin cậy và hiệu quả cao.
Thông số kỹ thuật
- FS300R12KE3/AGDR-61C có các thông số kỹ thuật sau dựa trên các nguồn công nghiệp và tài liệu ABB/Infineon:
| Thông số kỹ thuật |
Chi tiết |
| Mẫu/Số bộ phận |
FS300R12KE3/AGDR-61C |
| Nhà sản xuất |
ABB (mô-đun IGBT của Infineon) |
| Mô tả |
Mô-đun IGBT với bộ điều khiển cổng tích hợp |
| Dòng |
Econopack (FS300R12KE3), Bộ điều khiển cổng ABB (AGDR-61C) |
| Chức năng |
Chuyển mạch công suất cao với điều khiển cổng chính xác cho bộ điều khiển động cơ, bộ biến tần và bộ chuyển đổi |
| Mô-đun IGBT FS300R12KE3 |
|
| Cấu hình |
Bộ 6 (cầu ba pha, 6 IGBT với diode tự do) |
| Đánh giá điện áp (V_CES) |
1200 V (Điện áp Collector-Emitter) |
| Đánh giá dòng điện (I_C) |
300 A (Dòng thu định mức tại 25°C) |
| Tỏa nhiệt |
Lên đến 1500 W (phụ thuộc vào ứng dụng) |
| Tần số chuyển mạch |
Lên đến 15 kHz (điển hình cho bộ điều khiển động cơ) |
| Điện áp cách ly |
4000 V (RMS, 1 phút) |
| Điện trở nhiệt (R_th(j-c)) |
Khoảng 0,08 K/W (nối tiếp từ mối nối đến vỏ, trên mỗi IGBT) |
| Bộ điều khiển cổng AGDR-61C |
|
| Chức năng |
Cung cấp điều khiển cổng, bảo vệ và giám sát cho mô-đun IGBT |
| Điện áp điều khiển cổng |
±15 V (điển hình) |
| Tính năng bảo vệ |
Phát hiện quá dòng, ngắn mạch, quá áp, quá nhiệt, mất bão hòa |
| Giao diện điều khiển |
Đầu vào PWM, tín hiệu phản hồi lỗi |
| Nguồn điện cho bộ điều khiển |
24 VDC (cần nguồn cấp bên ngoài) |
| Thông số kỹ thuật chung |
|
| Làm mát |
Cần làm mát bằng không khí cưỡng bức hoặc chất lỏng |
| Nhiệt độ mối nối hoạt động |
-40°C đến +150°C (-40°F đến +302°F) |
| Thông số kỹ thuật môi trường |
Nhiệt độ hoạt động: -40°C đến +85°C (-40°F đến +185°F)
Nhiệt độ lưu trữ: -40°C đến +125°C (-40°F đến +257°F)
Độ ẩm tương đối: 5% đến 95% không ngưng tụ
Chống rung: Tuân thủ IEC 60068-2-6
|
| Loại bao bì |
Mô-đun Econopack (FS300R12KE3) với bảng điều khiển AGDR-61C riêng biệt |
| Kích thước |
Mô-đun IGBT: Khoảng 122 mm (D) x 62 mm (R) x 17 mm (C)
Bảng điều khiển: Khoảng 100 mm (D) x 50 mm (R) x 20 mm (C) |
| Trọng lượng |
Mô-đun IGBT: Khoảng 0,3–0,5 kg
Bảng điều khiển: Khoảng 0,1–0,2 kg |
| Lắp đặt |
Mô-đun IGBT: Gắn bằng vít vào bộ tản nhiệt
Bảng điều khiển: Gắn gần mô-đun IGBT hoặc trong tủ điều khiển |
| Chứng nhận |
Tuân thủ CE, UL, RoHS, tiêu chuẩn IEC 60747 |
Chi tiết bổ sung
- FS300R12KE3/AGDR-61C bao gồm các thông tin bổ sung sau dựa trên các nguồn công nghiệp:
-
Chức năng: Mô-đun IGBT FS300R12KE3 cho phép chuyển mạch công suất hiệu quả cho các ứng dụng ba pha, với diode tự do tích hợp cho dòng điện hai chiều; bộ điều khiển cổng AGDR-61C cung cấp điều khiển PWM chính xác, bảo vệ chống lỗi (ví dụ: ngắn mạch, quá dòng) và phản hồi chẩn đoán; hỗ trợ điều chế độ rộng xung (PWM) cho điều khiển động cơ và chuyển đổi công suất; tối ưu hóa cho tổn thất chuyển mạch thấp và hiệu suất nhiệt cao.
-
Tương thích: Tương thích với các biến tần dòng ACS và DCS của ABB, cũng như các bộ biến tần và bộ chuyển đổi công suất cao khác; tích hợp với hệ thống điều khiển ABB hoặc bộ điều khiển bên thứ ba hỗ trợ bộ điều khiển cổng IGBT; phù hợp cho các bộ điều khiển động cơ, tuabin gió, biến tần năng lượng mặt trời, hệ thống kéo đường sắt và nguồn công nghiệp; bộ điều khiển AGDR-61C được thiết kế cho FS300R12KE3 nhưng có thể hỗ trợ các mô-đun IGBT tương thích khác.
-
Cấu hình: Yêu cầu tín hiệu PWM bên ngoài từ bộ điều khiển để hoạt động; bộ điều khiển AGDR-61C được cấu hình với các ngưỡng bảo vệ phù hợp (ví dụ, phát hiện quá bão hòa); được lắp đặt với hệ thống làm mát thích hợp (khí hoặc lỏng) để quản lý tản nhiệt; mô-đun IGBT được gắn vào bộ tản nhiệt với keo tản nhiệt; bo mạch điều khiển kết nối qua cáp cổng và phản hồi; không cần lập trình độc lập, nhưng cấu hình cấp hệ thống phụ thuộc vào ứng dụng.
-
Chứng nhận: Tuân thủ các tiêu chuẩn CE và UL về an toàn điện; tuân thủ tiêu chuẩn IEC 60747 cho thiết bị bán dẫn; tuân thủ RoHS theo quy định môi trường; thiết kế để hoạt động đáng tin cậy trong môi trường công nghiệp khắc nghiệt với áp lực điện và nhiệt cao.
-
Loại sản phẩm: Có sẵn dưới dạng mới hoặc đã tân trang từ các nhà cung cấp như Radwell International, Classic Automation và các nhà phân phối được ủy quyền của ABB; được sản xuất bởi Infineon (mô-đun IGBT) và ABB (bộ điều khiển cổng) tại Đức, Thụy Sĩ hoặc các cơ sở khác; giá trực tuyến khoảng từ 1200 đến 3500 đô la Mỹ (chưa bao gồm thuế) cho các thiết bị mới, thấp hơn cho hàng đã tân trang, tùy thuộc vào nhà cung cấp và tình trạng.
-
Tính năng: Điện áp cao (1200 V) và dòng điện lớn (300 A) cho các ứng dụng đòi hỏi cao; tổn thất chuyển mạch thấp giúp tiết kiệm năng lượng; bộ điều khiển cổng tích hợp với các tính năng bảo vệ tiên tiến; vỏ Econopack chắc chắn cho độ bền; bo mạch điều khiển nhỏ gọn dễ dàng tích hợp; lý tưởng cho biến tần tần số biến đổi, năng lượng tái tạo và hệ thống kéo.
Lưu ý: Thông số kỹ thuật cho ABB FS300R12KE3/AGDR-61C được tổng hợp từ các nguồn trong ngành, bao gồm tài liệu của ABB/Infineon và các nhà cung cấp như Radwell International. Sản phẩm là một mô-đun IGBT với bộ điều khiển cổng, khác với các mô-đun IGBT khác (ví dụ, ABB FS225R17KE3/AGDR-76C), bộ nguồn (ví dụ, ABB DSQC609) hoặc các linh kiện Siemens (ví dụ, Siemens A5E36358260). Các thông số chính xác về điện trở nhiệt, cài đặt điều khiển cổng hoặc chi tiết ứng dụng cụ thể có thể cần được xác minh. Để biết chi tiết chính xác, hãy tham khảo tài liệu chính thức của ABB hoặc Infineon hoặc liên hệ với nhà cung cấp được chứng nhận. |
