Product Description

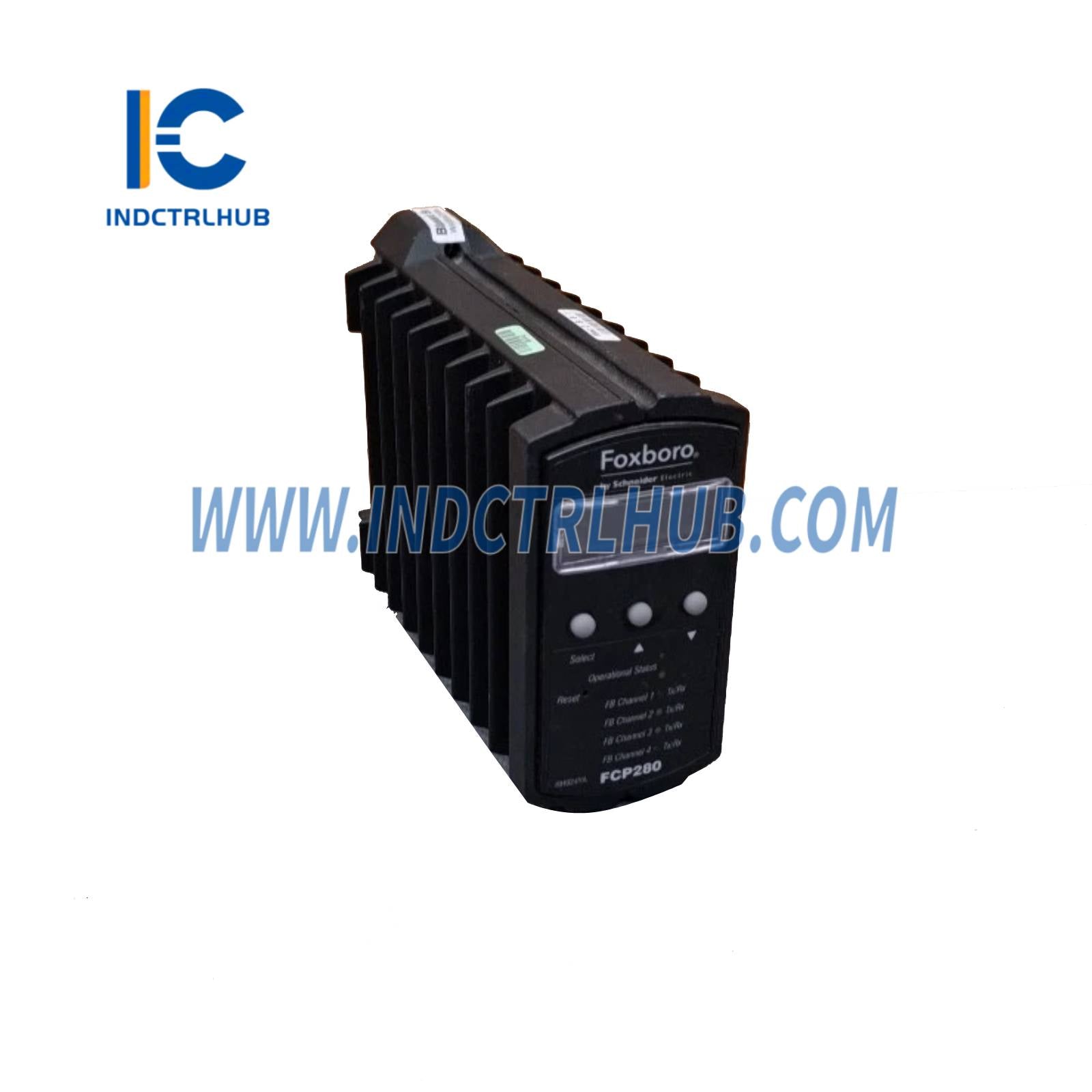

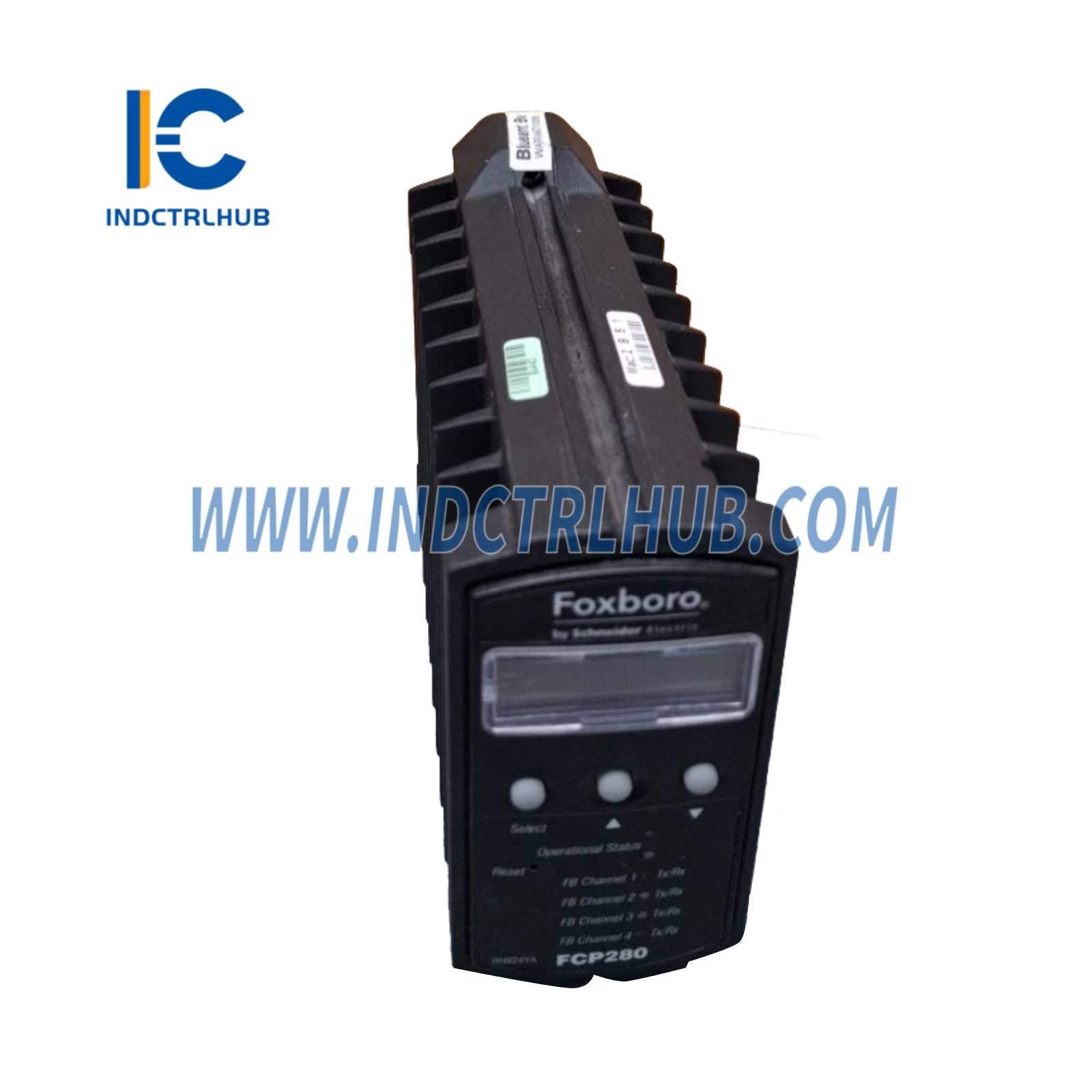

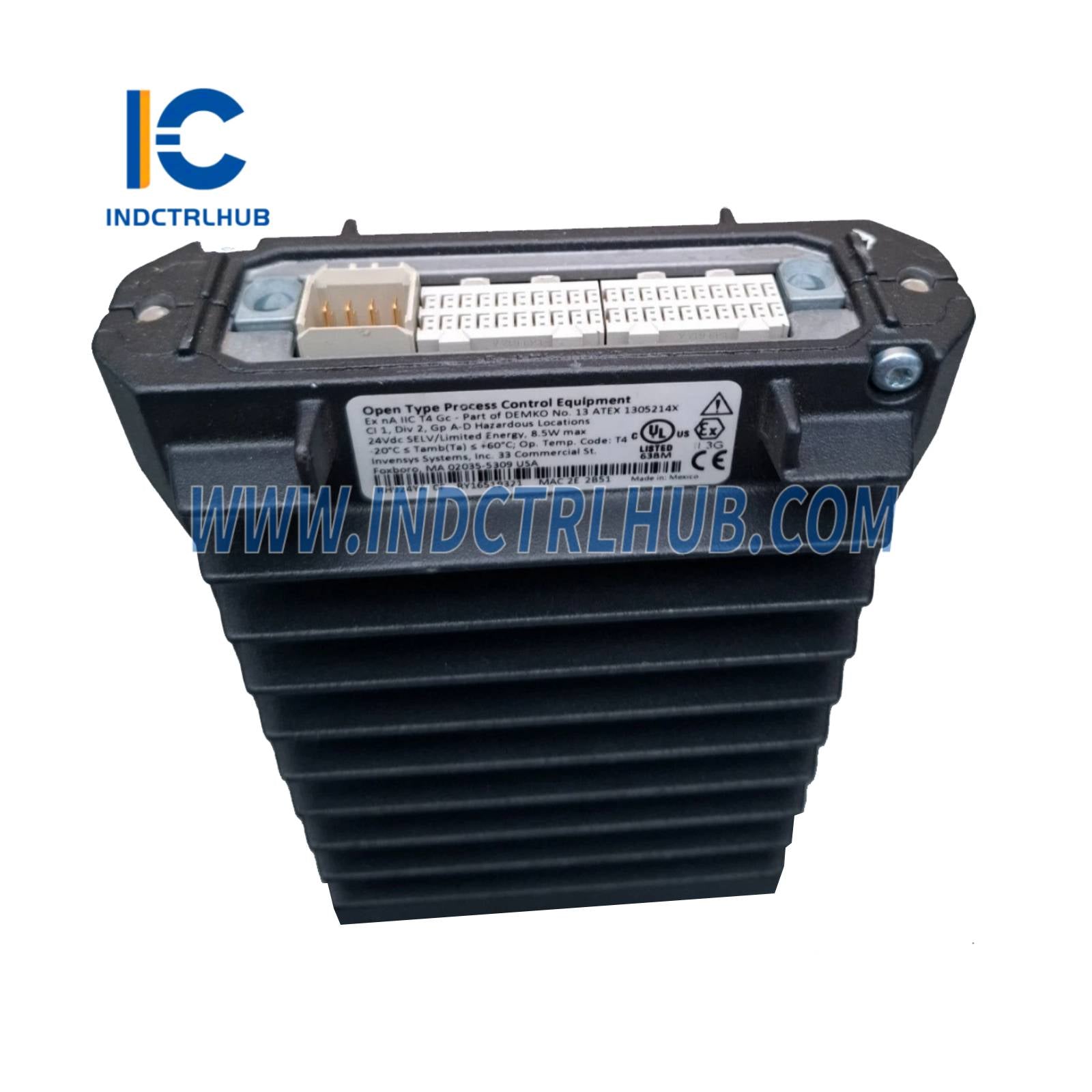

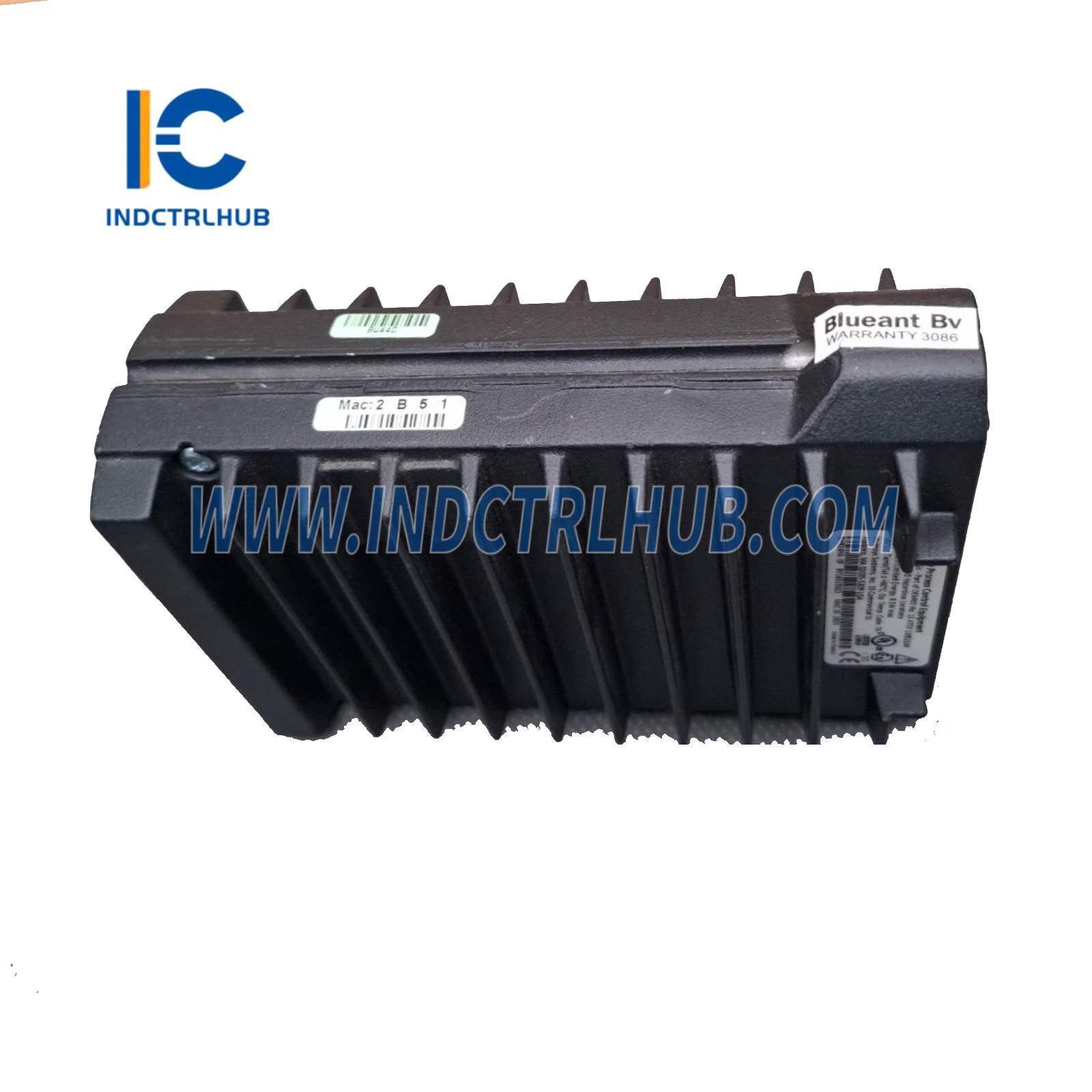

Thông số sản phẩm cho RH924YA (Bộ xử lý điều khiển hiện trường FCP280)
📘 Tổng quan sản phẩm
| Trường | Chi tiết |
|---|---|
| Nhà sản xuất | Schneider Electric (Foxboro) |
| Mã bộ phận | RH924YA |
| Loại sản phẩm | Bộ xử lý điều khiển hiện trường 280 (FCP280) |
| Chức năng | Thực hiện điều khiển điều chỉnh, logic, thời gian và tuần tự, thu thập dữ liệu, phát hiện báo động và thông báo với các mô-đun Fieldbus DCS Foxboro kết nối (FBMs) |
| Tương thích hệ thống | Hệ thống tự động hóa quy trình EcoStruxure Foxboro DCS (yêu cầu Control Core Services v9.0 trở lên) |
| Tài liệu PSS liên quan | PSS 41H-1FCP280 (Bộ xử lý điều khiển hiện trường 280) |
⚙️ Thông số chức năng
| Tính năng | Thông số kỹ thuật |
|---|---|
| Loại bộ xử lý | ARM System on a Chip (SOC) với chương trình lưu trữ, giao tiếp tốc độ cao |
| Bộ nhớ | - 128 MB SDRAM - 128 MB bộ nhớ flash - Phát hiện lỗi: ECC cho sửa lỗi một bit và phát hiện lỗi nhiều bit |
| Giao tiếp I/O quy trình | - Mô-đun Fieldbus: HDLC - Tốc độ truyền: 2 Mbps cho FBMs dòng 200, 268 Kbps cho FBMs dòng 100 |
| Khả năng I/O quy trình | - FBMs dòng 200: Tối đa 32 trên fieldbus mở rộng (4 fieldbus), tối đa 128 FBMs tổng nếu sử dụng riêng biệt - FBMs dòng 100: Tối đa 128 tổng, tối đa 64 trên mỗi kênh PIO/cổng baseplate (chỉ baseplate tiêu chuẩn) - Cấu hình hỗn hợp: Tối đa 128 tổng (ví dụ, 64 dòng 100 + 64 dòng 200); mỗi kênh PIO hỗ trợ riêng biệt 2 Mbps hoặc 268 Kbps - Mô-đun di cư cạnh tranh: Xem tài liệu PSS thiết bị cụ thể - Kích thước: Tham khảo B0700FY (Hướng dẫn kích thước FCP280) |
| Phân bổ bộ nhớ cho các khối | - 15.75 MB (OLUG cổ điển) - 19.75 MB (OLUG nâng cao, do ánh xạ lại flash) |
| Số lượng khối tối đa | 8.000 tổng (7.993 có thể cấu hình, 7 định nghĩa sẵn); bao gồm khối điều khiển, ECB, hợp chất |
| Số lần thực thi khối mỗi giây | 16.000 khối/giây, tối đa |
| Chu kỳ xử lý khối tối thiểu (BPC) | 50 ms |
| Kích thước khối tuần tự | Tối đa 32 kB mỗi khối |
| Kết nối IPC | - Tổng cộng 231: 200 điểm nguồn, 30 điểm nhận, 1 nội bộ - Nguồn: FCP280 cung cấp dữ liệu cho 200 điểm đến - Nhận: FCP280 nhận dữ liệu từ 30 nguồn |
| Danh sách điểm nhận OM | Tối đa 75 (cập nhật nhóm đến một điểm đến) |
| Cơ sở dữ liệu máy quét OM | 28.000 điểm (ví dụ, 7.500 điểm/s ở BPC 100 ms, 18.000 ở 500 ms) |
| Điểm nhận OM | Tối đa 11.250 (điểm nhận từ nguồn bên ngoài) |
| Chu kỳ khối có thể cấu hình | 0.05, 0.1, 0.2, 0.5, 0.6, 1, 2, 5, 6, 10, 30 giây; 1, 10, 60 phút |
| Chu kỳ xử lý khối | 0.05, 0.1, 0.2, 0.5, 1.0 giây (chọn khi cấu hình) |
| Thời gian ghép nối mô-đun chịu lỗi | <0.5 giây |
| Chẩn đoán nội bộ | - Tự kiểm tra khi bật nguồn - Kiểm tra khi chạy, bộ đếm thời gian watchdog - Cặp chịu lỗi: Đồng bộ hóa và so sánh tin nhắn |
| Tính năng điều khiển | - Điều khiển điều chỉnh, logic, thời gian, tuần tự - Thu thập dữ liệu, phát hiện/thông báo báo động - Thuật toán trong các khối điều khiển có thể cấu hình cho phản hồi, chuỗi, dự báo, phi tuyến và các sơ đồ điều khiển phức tạp - Nâng cao báo động: Báo động lại khi thay đổi ưu tiên, vùng chết trễ thời gian, ức chế - Hỗ trợ ladder logic, MDACT, DPIDA |
| Đồng bộ thời gian | - Tùy chọn UTC từ vệ tinh GPS hoặc phần mềm nội bộ - Đồng bộ FBMs đến 1 ms - Hỗ trợ SOE (điểm rời có dấu thời gian 1 ms), TDR/TDA (điểm analog/số có dấu thời gian 10 ms) |
| Nâng cấp firmware | - Nâng cấp hình ảnh trực tuyến (OLUG) - OLUG nâng cao (EOLUG) cho nâng cấp không gián đoạn quy trình |
| Chế độ tự lưu trữ | Khởi động với cơ sở dữ liệu điều khiển hợp lệ từ bộ nhớ flash mà không cần trạm chủ |
| Thiết bị hỗ trợ | - Fieldbus 2 Mbps: Tất cả FBMs dòng 200, mô-đun FDSI, ISCM, mô-đun di cư cho Siemens APACS+, Westinghouse WDPF, Fisher PROVOX, Honeywell TDC 2000 - Fieldbus 268 Kbps: FBMs dòng 100, SPECTRUM, SPEC 200, SPEC 200 MICRO, SPEC 200 CCM (chỉ baseplate tiêu chuẩn) - Lưu ý: Không hỗ trợ máy sắc ký khí Foxboro |
🔋 Yêu cầu nguồn điện
| Tính năng | Thông số kỹ thuật |
|---|---|
| Điện áp đầu vào | 24 V DC (dự phòng) điển hình |
| Tiêu thụ điện năng | - Mô-đun đơn với bộ chuyển đổi mạng dự phòng: tối đa 11 W - Cặp chịu lỗi với bộ chuyển đổi dự phòng: tối đa 20 W |
📏 Thông số vật lý
| Tính năng | Thông số kỹ thuật |
|---|---|
| Cấu hình | Mô-đun đơn hoặc cặp chịu lỗi (hai mô-đun với kết nối liên kết trên baseplate) |
| Lắp đặt | - Baseplate 2 vị trí (RH924YL, RH924YF, RH100JX) cho thanh DIN ngang/dọc hoặc gắn giá đỡ (bộ P0930AS, không dùng cho baseplate cáp đôi) - Cặp chịu lỗi yêu cầu khe cắm riêng |
| Kích thước (Mô-đun) | - Chiều cao: 105 mm (4.13 in), 116 mm (4.7 in) với tai gắn - Chiều rộng: 51.8 mm (2.04 in) - Chiều sâu: 147 mm (5.79 in) |
| Trọng lượng | Tối đa 0.8 kg (1.76 lb) cho mô-đun đơn |
| Kết cấu | Vỏ nhôm đúc chắc chắn, không thông gió, chứng nhận CE cho vỏ bảo vệ hiện trường |
| Baseplate | - Tiêu chuẩn ngang: RH924YL - Tiêu chuẩn dọc: RH924YF - Cáp đôi: RH100JX (kích thước lớn hơn: 150 mm C x 247 mm R x 31.5 mm S) |
| Kích thước baseplate | - Tiêu chuẩn: 120 mm C x 216 mm R x 27.1 mm S (4.72 in x 8.5 in x 1.07 in) - Cáp đôi: 150 mm C x 247 mm R x 31.5 mm S (5.90 in x 9.72 in x 1.24 in) |
| Khối lượng baseplate | ~0.45 kg (1.0 lb) không có mô-đun |
| Chất liệu baseplate | PC và ABS, chống cháy UL94 V0, màu đen |
| Đi dây (Mạng) | - Sợi quang: Đa mode 62.5/125 μm, LC đến MT-RJ, tối đa 2 km (6,560 ft) - Đồng: Cat 5, RJ-45, tối đa 100 m (328 ft) |
| Đi dây (Fieldbus 2 Mbps) | - Không có FCM2Fs: tối đa 60 m (198 ft) mỗi fieldbus - Có FCM2Fs: 60 m mỗi đoạn, tối đa 4 cặp - Với FBI200: 305 m (1,000 ft) đến FBI200 + 60 m đến baseplate cuối cùng |
| Đi dây (Fieldbus 268 Kbps) | - Đến dòng 200 qua FBI200: tối đa 60 m - Đến dòng 100 qua FBI200: tối đa 1,830 m (6,000 ft) - Trực tiếp đến dòng 100: 60 m (cấu hình hỗn hợp) hoặc 1 km (3,200 ft) (chỉ 268 Kbps) - Cáp: Twinaxial, có chắn |

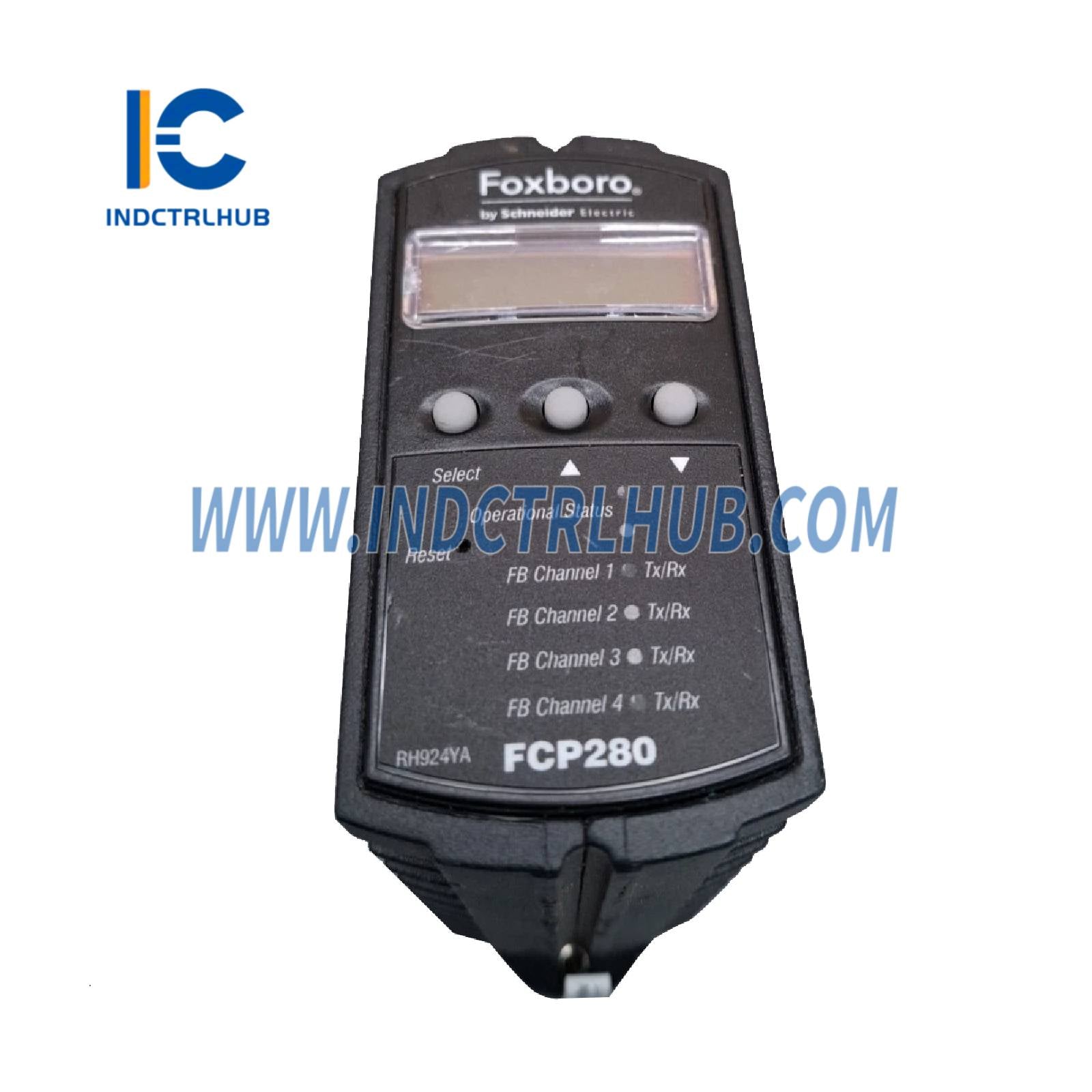

| Màn hình hiển thị | Màn hình LCD hiển thị letterbug, vai trò (Chính/Bóng/Đơn), mã bộ phận, phiên bản phần cứng, ngày sản xuất, phiên bản hệ điều hành, trạng thái mạng |
| Đèn LED chỉ báo | - Mô-đun: Trạng thái hoạt động, giao tiếp fieldbus A/B (4 kênh) - Bộ chuyển đổi mạng: Tình trạng nguồn, Mạng điều khiển A/B, giao tiếp FCP280 |
🌡️ Thông số môi trường
| Thông số | Hoạt động | Lưu trữ |
|---|---|---|
| Nhiệt độ | -20 đến +60°C (-4 đến +140°F) (khuyến nghị thanh DIN dọc để làm mát) | -40 đến +70°C (-40 đến +158°F) |
| Độ ẩm tương đối | 5 đến 95% (không ngưng tụ) | 5 đến 95% (không ngưng tụ) |
| Độ cao | -300 đến +3.000 m (-1.000 đến +10.000 ft) | -300 đến +12.000 m (-1.000 đến +40.000 ft) |
| Ô nhiễm | Lớp G3 (Khắc nghiệt) theo ISA S71.04; phủ bảo vệ; phơi nhiễm 10 năm theo EIA 364-65A, Lớp III | |
| Rung động | 0.5 g (5 đến 500 Hz) | Không áp dụng |
Lưu ý: Giới hạn môi trường có thể được nâng cao bởi loại vỏ bảo vệ (xem PSS 41H-2GOV).
✅ Tuân thủ quy định
| Loại chứng nhận | Chi tiết |
|---|---|
| Tương thích điện từ (EMC) | - Chỉ thị EMC châu Âu 2014/30/EU - Đạt tiêu chuẩn EN 61326-1 Lớp A về phát xạ và mức độ miễn dịch công nghiệp |
| An toàn sản phẩm | - Được liệt kê UL/UL-C cho Hệ thống dựa trên vỏ Class I, Nhóm A-D, Phân vùng 2, T4 (theo B0400FA); đạt Class 2 theo NEC (NFPA No.70), CEC (CSA C22.1) - Chỉ thị điện áp thấp châu Âu 2014/35/EU, Chỉ thị ATEX 2014/34/EU: ATEX (DEMKO) Ex nA IIC T4 Gc cho vỏ vùng 2 (theo B0400FA) - Được phê duyệt loại ABS, Chứng nhận hàng hải Bureau Veritas (EC31) |
| Chứng nhận IECEx | Được chứng nhận IECEx |
| Chứng nhận bảo mật | - Chứng nhận Wurldtech Achilles Cấp 1 - Chứng nhận ISASecure, EDSA Cấp 1 |
| California Prop 65 | Chứa chì/hợp chất chì; yêu cầu cảnh báo theo www.p65warnings.ca.gov |
🔌 Tính năng bổ sung
| Tính năng | Chi tiết |
|---|---|
| Chịu lỗi | - Hoạt động mô-đun kép được cấp bằng sáng chế; các mô-đun xử lý dữ liệu song song, so sánh tin nhắn từng bit - Tự chẩn đoán phát hiện lỗi; mô-đun không bị ảnh hưởng kiểm soát mà không gián đoạn quy trình |
| Bộ chuyển đổi mạng | - Sợi quang (RH924WA): tối đa 2 km - Đồng (RH924UQ): tối đa 100 m - Cần hai bộ chuyển đổi cho cặp chịu lỗi |
| Hỗ trợ baseplate | - Tiêu chuẩn: RH924YL (ngang), RH924YF (dọc) - Cáp đôi: RH100JX (hỗ trợ cáp A/B riêng biệt, cổng đồng hồ thời gian chuyên dụng) |
| Bộ chia/điểm kết thúc | - Bộ kết thúc Fieldbus: P0916RB - Bộ kết thúc/Bộ chia: RH924ZJ, RH928CY - Bộ kết thúc đồng hồ thời gian: RH924ZQ (chỉ baseplate tiêu chuẩn) - Bộ chia Fieldbus: RH928CV (fieldbus 268 Kbps) |
| Tương thích nâng cấp | - Thay thế FCP270, ZCP270, CP60; nhập cơ sở dữ liệu CP270 - Yêu cầu FBI200 cho FBMs dòng 100 để mở rộng khoảng cách hoặc thay thế CP cũ |
| Phù hợp vỏ bảo vệ | Môi trường khắc nghiệt lớp G3; chứng nhận CE cho lắp đặt hiện trường không cần tủ EMI |
📦 Thông tin đặt hàng
| Trường | Chi tiết |
|---|---|
| Mã bộ phận | RH924YA (Mô-đun FCP280) |
| Thành phần liên quan | - Baseplate: RH924YL, RH924YF, RH100JX - Bộ chuyển đổi: RH924WA, RH924UQ - Bộ chia: RH928CV, RH924ZJ, RH928CY, RH924ZQ - Bộ kết thúc: P0916RB |
| Tài liệu PSS liên quan | - PSS 41H-1FCP280 (FCP280) - PSS 41H-2SBASPLT (Baseplates) - PSS 41H-2FBI200 (FBI200) - PSS 41H-7NWEQUIP (Mạng điều khiển) - PSS 41H-2CERTS (Chứng nhận) - B0700FW (Hướng dẫn sử dụng FCP280) - B0700FY (Hướng dẫn kích thước) - B0400FA (Hướng dẫn sử dụng hệ thống con) |
