Product Description
📘 Tổng quan sản phẩm
|
Trường |
Chi tiết |
|---|---|
|
Nhà sản xuất |
Schneider Electric (Foxboro) |
|
Mã sản phẩm |

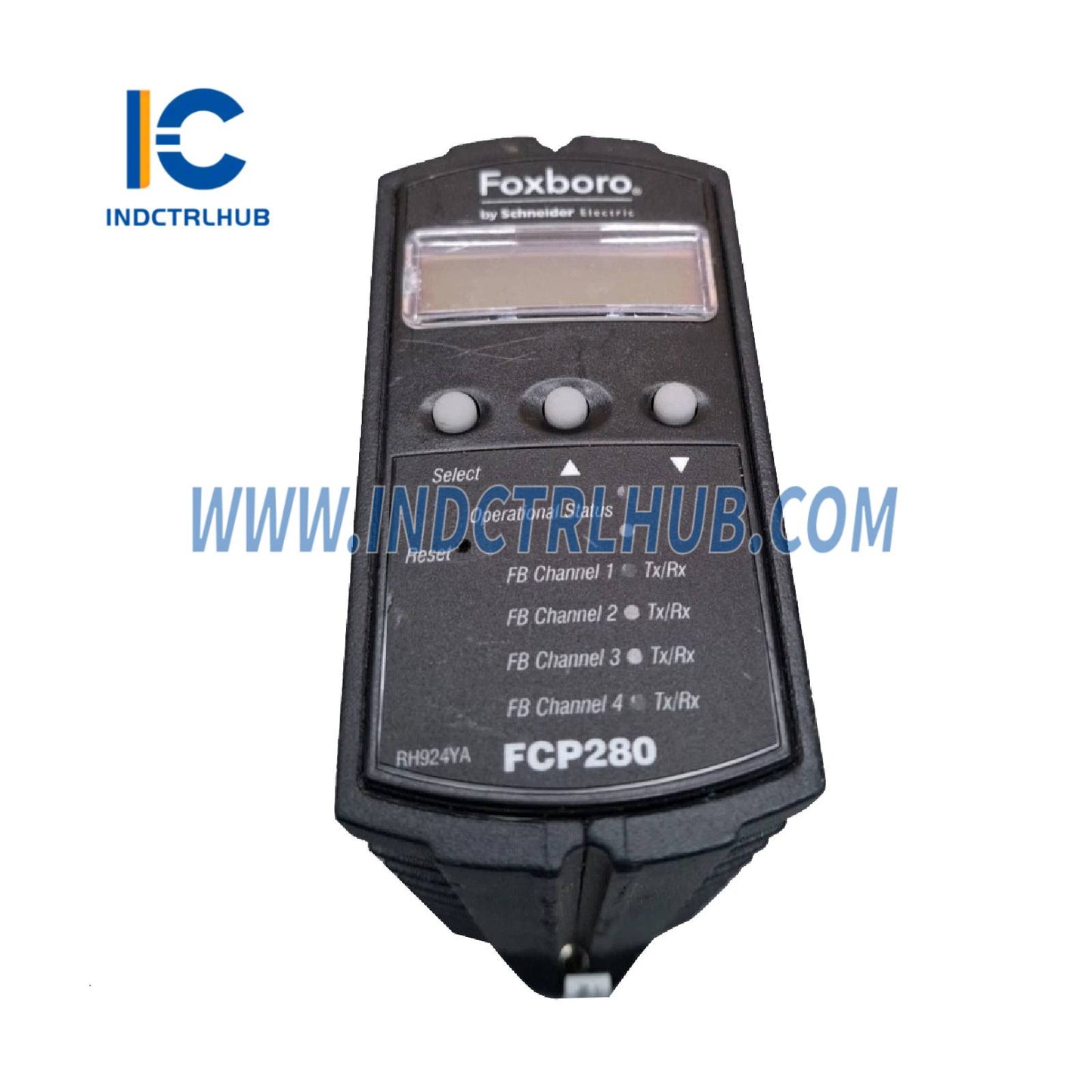

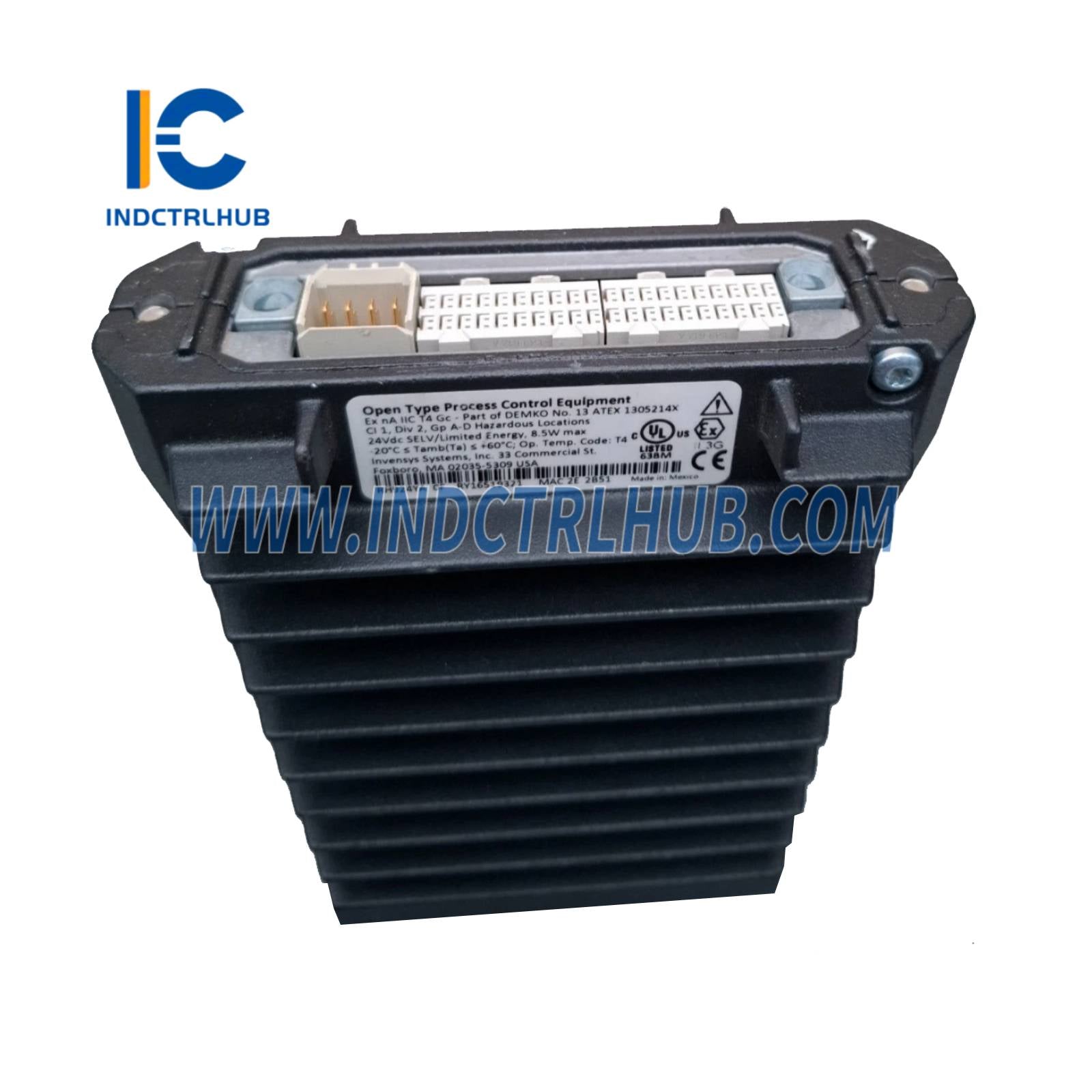

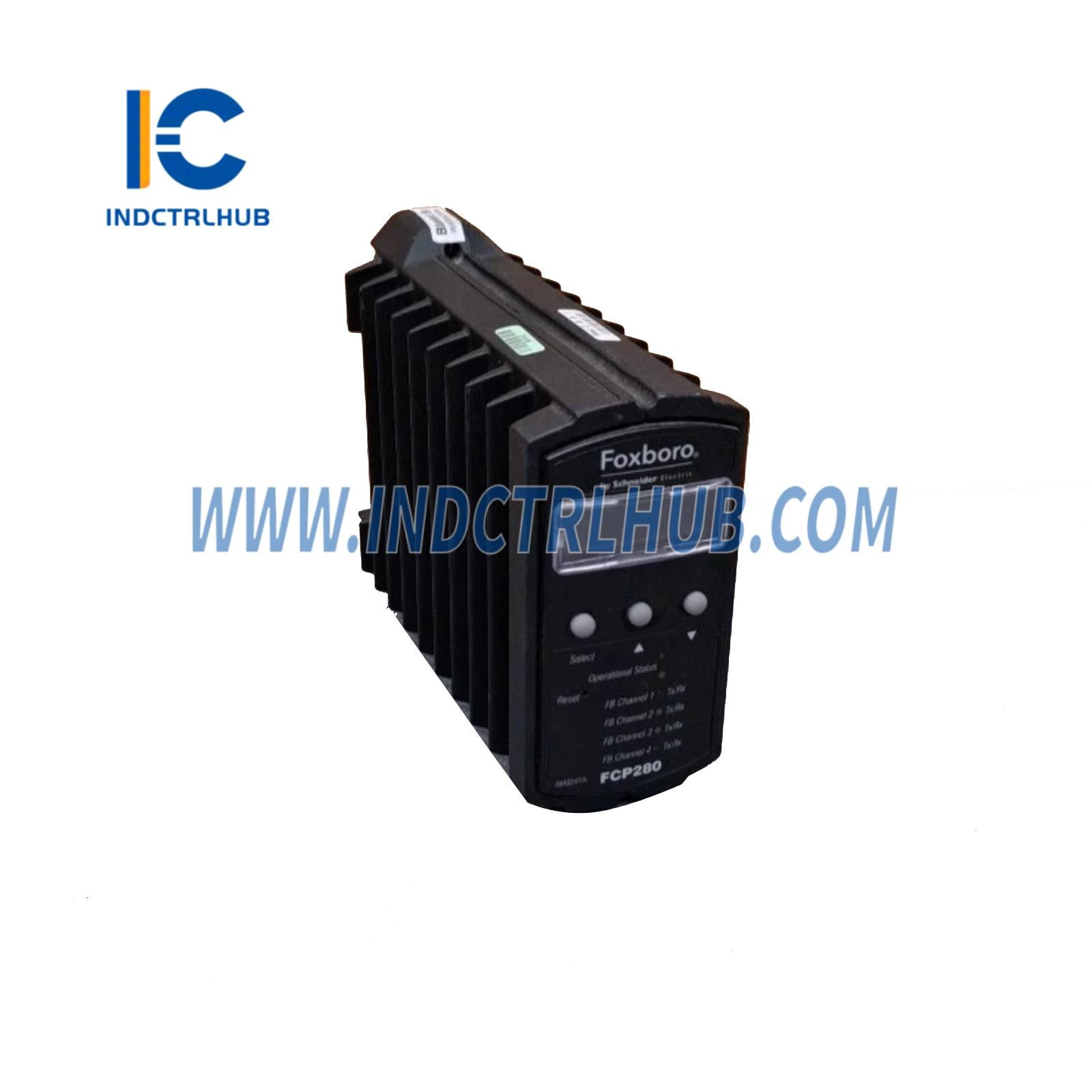

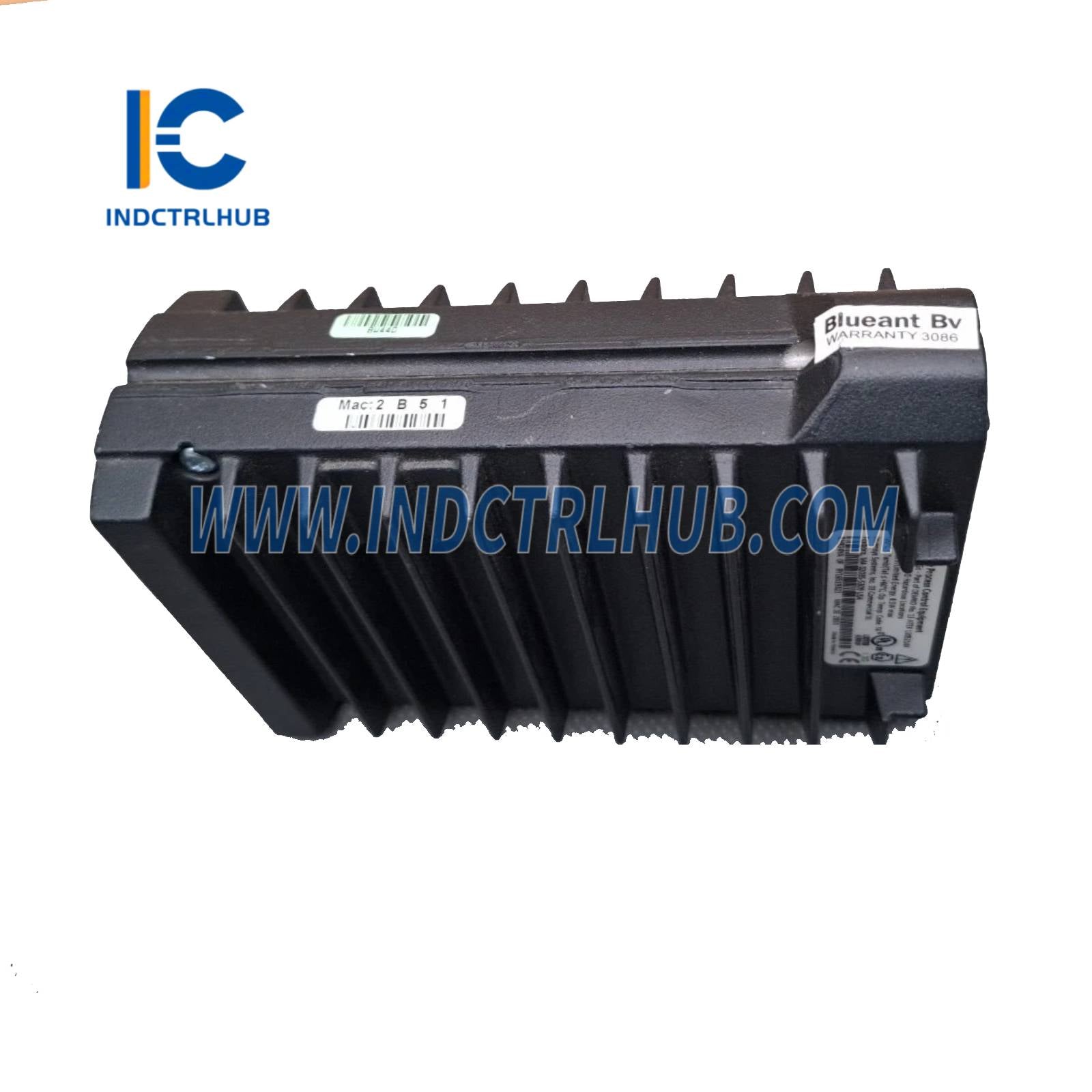

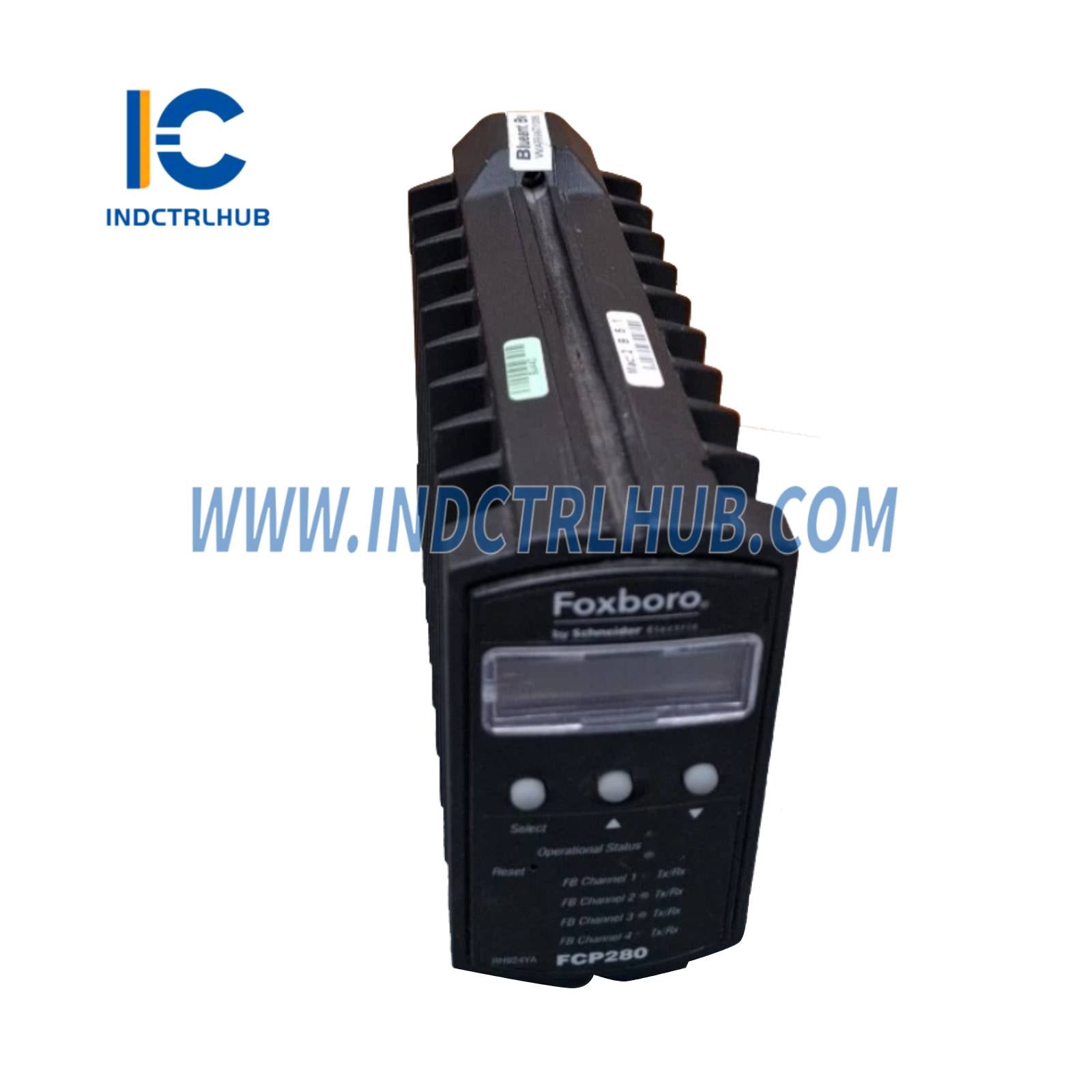

RH924YA |
|
Loại sản phẩm |
Bộ xử lý điều khiển hiện trường 280 (FCP280) |
|
Chức năng |
Thực hiện điều khiển điều chỉnh, logic, thời gian, điều khiển tuần tự, quản lý báo động và thu thập dữ liệu với FBMs |
|
Tương thích hệ thống |
EcoStruxure Foxboro DCS (Yêu cầu Control Core Services v9.0 hoặc mới hơn) |
|
Tài liệu liên quan |
PSS 41H-1FCP280 |
⚙️ Thông số chức năng
|
Tính năng |
Thông số kỹ thuật |
|---|---|
|
Loại bộ xử lý |
ARM System on Chip (SOC) với giao tiếp tốc độ cao |
|
Bộ nhớ |
128 MB SDRAM, 128 MB Flash, ECC để sửa lỗi |
|
Giao tiếp I/O quy trình |
HDLC, 2 Mbps cho FBMs Series 200, 268 Kbps cho FBMs Series 100 |
|
Dung lượng I/O quy trình |
Tối đa 128 FBMs tổng cộng trong cấu hình hỗn hợp |
|
Phân bổ bộ nhớ (Blocks) |
15.75 MB (Classic OLUG), 19.75 MB (Enhanced OLUG) |
|
Số lượng block tối đa |
8.000 tổng cộng (7.993 có thể cấu hình) |
|
Số lần thực thi block mỗi giây |
Tối đa 16.000 |
|
Chu kỳ xử lý block tối thiểu |
50 ms |
|
Kích thước block tuần tự |
Tối đa 32 kB |
|
Kết nối IPC |
Tổng cộng 231: 200 nguồn, 30 đích, 1 nội bộ |
|
Danh sách đích OM |
Tối đa 75 |
|
Cơ sở dữ liệu quét OM |
28.000 điểm |
|
Điểm đích OM |
Tối đa 11.250 |
|
Chu kỳ block (có thể cấu hình) |
0,05 đến 60 phút |
|
Chu kỳ xử lý block |
0,05 đến 1,0 giây |
|
Thời gian ghép nối mô-đun FT |
< 0,5 giây |
|
Chẩn đoán nội bộ |
Kiểm tra khi khởi động, kiểm tra trong thời gian chạy, đồng bộ chịu lỗi |
|
Tính năng điều khiển |
Điều khiển nâng cao, báo động, MDACT, DPIDA, hỗ trợ logic thang |
|
Đồng bộ thời gian |
GPS (UTC), đồng bộ 1 ms, SOE/TDR/TDA |
|
Nâng cấp firmware |
OLUG, Enhanced OLUG (không gián đoạn quy trình) |
|
Chế độ tự lưu trữ |
Khởi động từ flash mà không cần trạm chủ |
|
Thiết bị hỗ trợ |
FBMs Series 200/100, FDSI, ISCM và các mô-đun di cư |
🔋 Yêu cầu nguồn điện
|
Tính năng |
Thông số kỹ thuật |
|---|---|
|
Điện áp đầu vào |
24 V DC (dự phòng) |
|
Tiêu thụ điện năng |
11 W (đơn), 20 W (cặp chịu lỗi) |
📏 Thông số vật lý
|
Tính năng |
Thông số kỹ thuật |
|---|---|
|
Cấu hình |
Đơn hoặc cặp chịu lỗi |
|
Lắp đặt |
Thanh DIN ngang/dọc hoặc giá đỡ (RH924YL/YF hoặc RH100JX) |
|
Kích thước (Mô-đun) |
105 mm C x 51,8 mm R x 147 mm S (116 mm C với tai gắn) |
|
Trọng lượng |
Tối đa 0,8 kg |
|
Kết cấu |
Bền, nhôm đúc, chứng nhận CE |
|
Đế |
RH924YL (ngang), RH924YF (dọc), RH100JX (cáp đôi) |
|
Kích thước đế |
Tiêu chuẩn: 120 x 216 x 27,1 mm; Đôi: 150 x 247 x 31,5 mm |
|
Chất liệu đế |
PC + ABS, UL94 V0 |
|
Cáp mạng |
Cáp quang (tối đa 2 km), cáp đồng (tối đa 100 m), Cat 5/RJ-45, LC đến MT-RJ |
|
Cáp Fieldbus |
Tối đa 1.830 m (268 Kbps), 60 m đến 305 m (2 Mbps, với bộ lặp) |
|
Màn hình hiển thị |
LCD hiển thị trạng thái, vai trò, mã số, phiên bản phần cứng, ngày tháng, hệ điều hành, trạng thái mạng |
|
Đèn LED chỉ báo |
Trạng thái mô-đun và mạng, giao tiếp fieldbus |
🌡️ Thông số môi trường
|
Thông số |
Hoạt động |
Lưu trữ |
|---|---|---|
|
Nhiệt độ |
-20 đến +60°C |
-40 đến +70°C |
|
Độ ẩm |
5 đến 95% (không ngưng tụ) |
5 đến 95% (không ngưng tụ) |
|
Độ cao |
-300 đến +3.000 m |
-300 đến +12.000 m |
|
Ô nhiễm |
Lớp G3 (Khắc nghiệt) theo ISA S71.04 |
Giống như khi hoạt động |
|
Rung động |
0,5 g (5 đến 500 Hz) |
Không áp dụng |
✅ Tuân thủ quy định
|
Loại chứng nhận |
Chi tiết |
|---|---|
|
EMC |
EN 61326-1, 2014/30/EU (Miễn dịch công nghiệp, Phát xạ lớp A) |
|
An toàn sản phẩm |
UL, CSA, ATEX (Zone 2), NEC, IEC |
|
Phê duyệt hàng hải |
Được phê duyệt loại ABS, Bureau Veritas |
|
IECEx |
Đã chứng nhận |
|
Bảo mật |
Achilles Cấp 1, ISASecure EDSA Cấp 1 |
|
California Prop 65 |
Chứa chì/hợp chất chì; yêu cầu cảnh báo |
