Product Description
Thông số sản phẩm cho RH924WA (Bộ chuyển đổi quang)
📘 Tổng quan sản phẩm
| Trường | Chi tiết |
|---|---|
| Nhà sản xuất | Schneider Electric (Foxboro) |
| Mã sản phẩm | RH924WA |
| Loại sản phẩm | Bộ chuyển đổi quang cho FCP280 |
| Chức năng | Kết nối FCP280 với Mạng điều khiển DCS Foxboro qua cáp quang Ethernet 100 Mbps |
| Độ tương thích hệ thống | Hệ thống Tự động hóa Quy trình EcoStruxure Foxboro DCS (FCP280) |
| Tài liệu PSS liên quan | PSS 41H-1FCP280 (Bộ xử lý điều khiển hiện trường 280) |
⚙️ Thông số kỹ thuật chức năng
| Tính năng | Thông số |
|---|---|
| Kết nối mạng | Kết nối FCP280 với bộ chuyển mạch Ethernet trong Mạng điều khiển DCS Foxboro |
| Loại truyền thông | Ethernet 100 Mbps, dựa trên cáp quang |
| Cáp | - Vật liệu cáp: sợi quang đa mode (MMF) 62.5/125 μm plenum - Đầu nối: Hai đầu nối loại LC gốm (đầu bộ chuyển đổi mạng), đầu nối MT-RJ (đầu bộ chuyển mạch) - Chiều dài cáp: Tối đa 50 m (164 ft) (do Schneider Electric cung cấp); người dùng cung cấp cho >50 m, tối đa 2 km (6.560 ft) từ bộ chuyển mạch đến FCP280 |
| Vai trò trong mạng | - Truyền lưu lượng vào từ một trong hai bộ chuyển mạch Ethernet đến cả hai mô-đun FCP280 (cặp dự phòng) - Truyền lưu lượng ra từ mô-đun FCP280 chính đến một trong hai bộ chuyển mạch |
| Nguồn điện | Nhận nguồn điện từ đế FCP280 (không cần nguồn điện riêng biệt) |

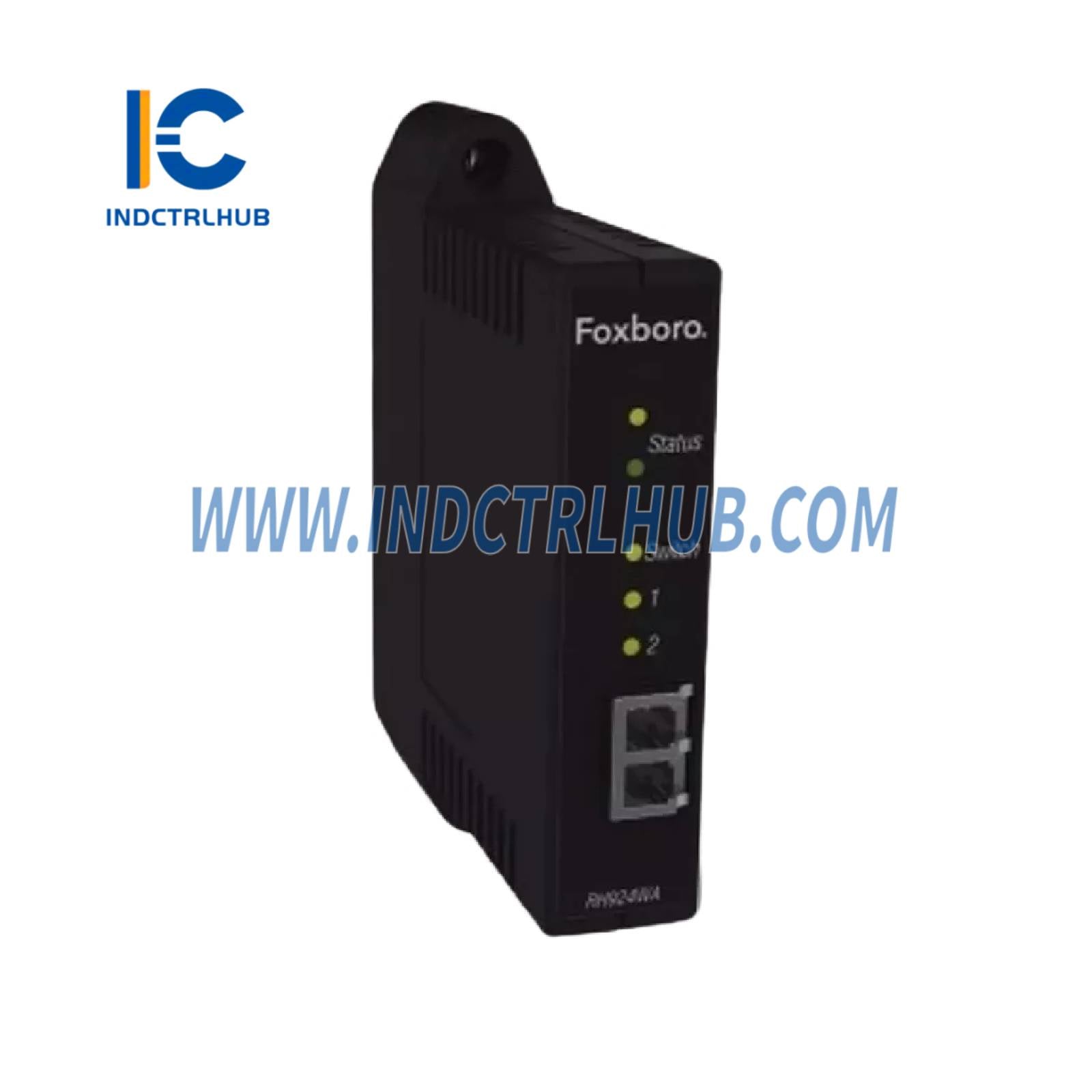

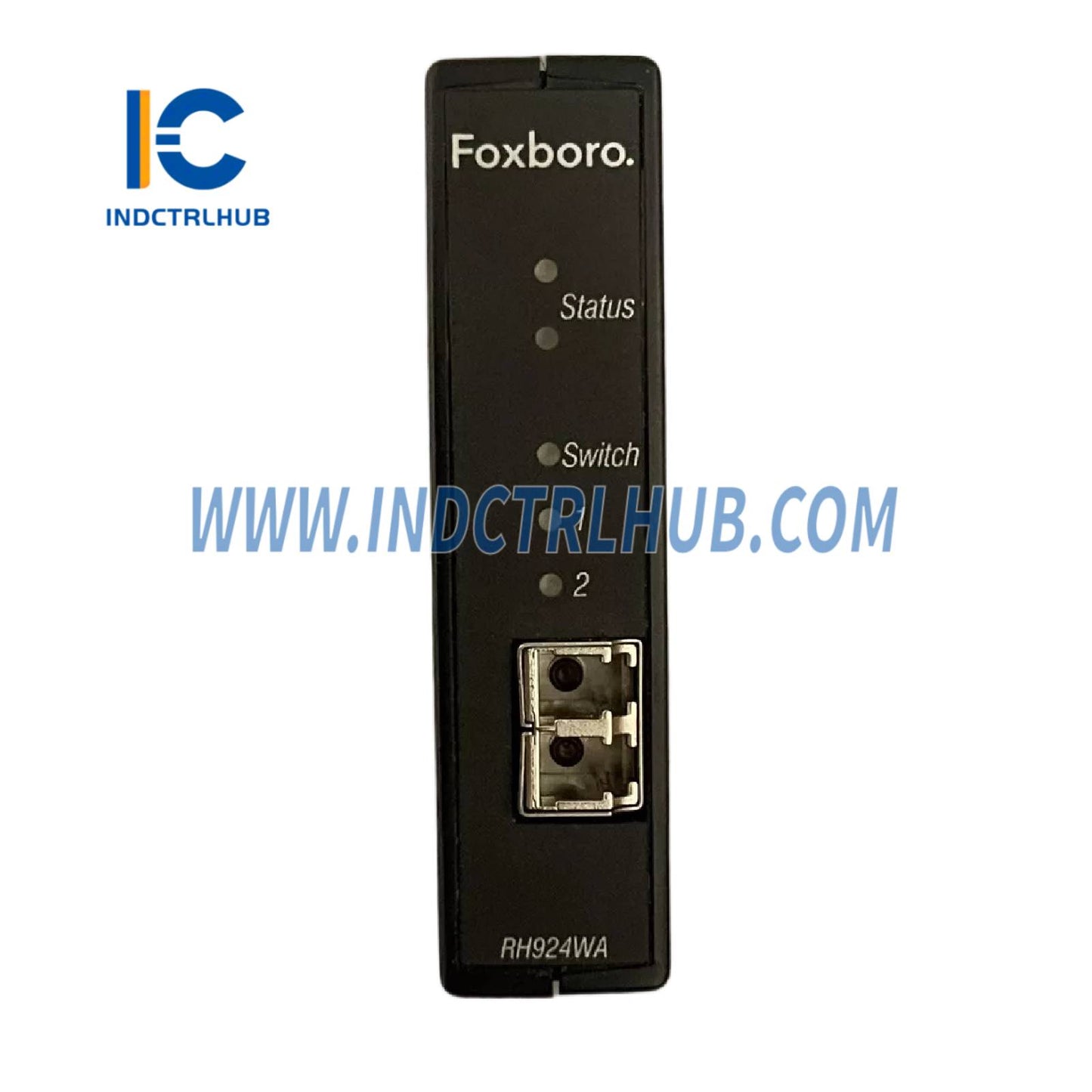

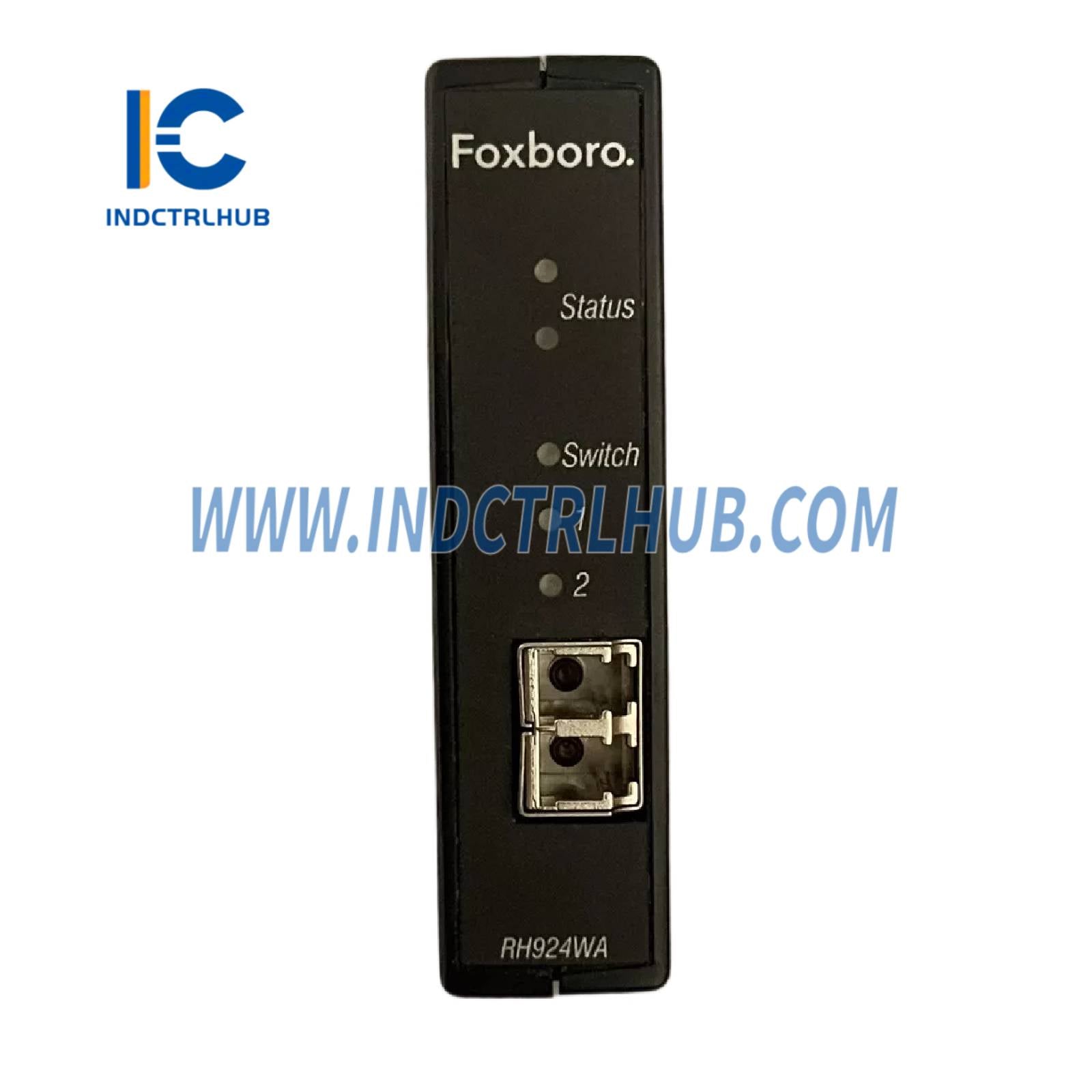

| Chỉ báo trực quan | Đèn LED trên bộ chuyển đổi hiển thị: - Tình trạng nguồn điện bên trong và bên ngoài - Hoạt động truyền thông đến các liên kết Mạng điều khiển A và B, và đến FCP280(s) |
🔋 Yêu cầu nguồn điện
| Tính năng | Thông số |
|---|---|
| Nguồn điện | Cung cấp bởi đế FCP280 (24 V DC điển hình) |
| Tiêu thụ điện | Bao gồm trong tiêu thụ mô-đun FCP280: - Mô-đun đơn với bộ chuyển đổi dự phòng: tối đa 11 W - Cặp dự phòng với bộ chuyển đổi dự phòng: tối đa 20 W |
📏 Thông số kỹ thuật vật lý
| Tính năng | Thông số |
|---|---|

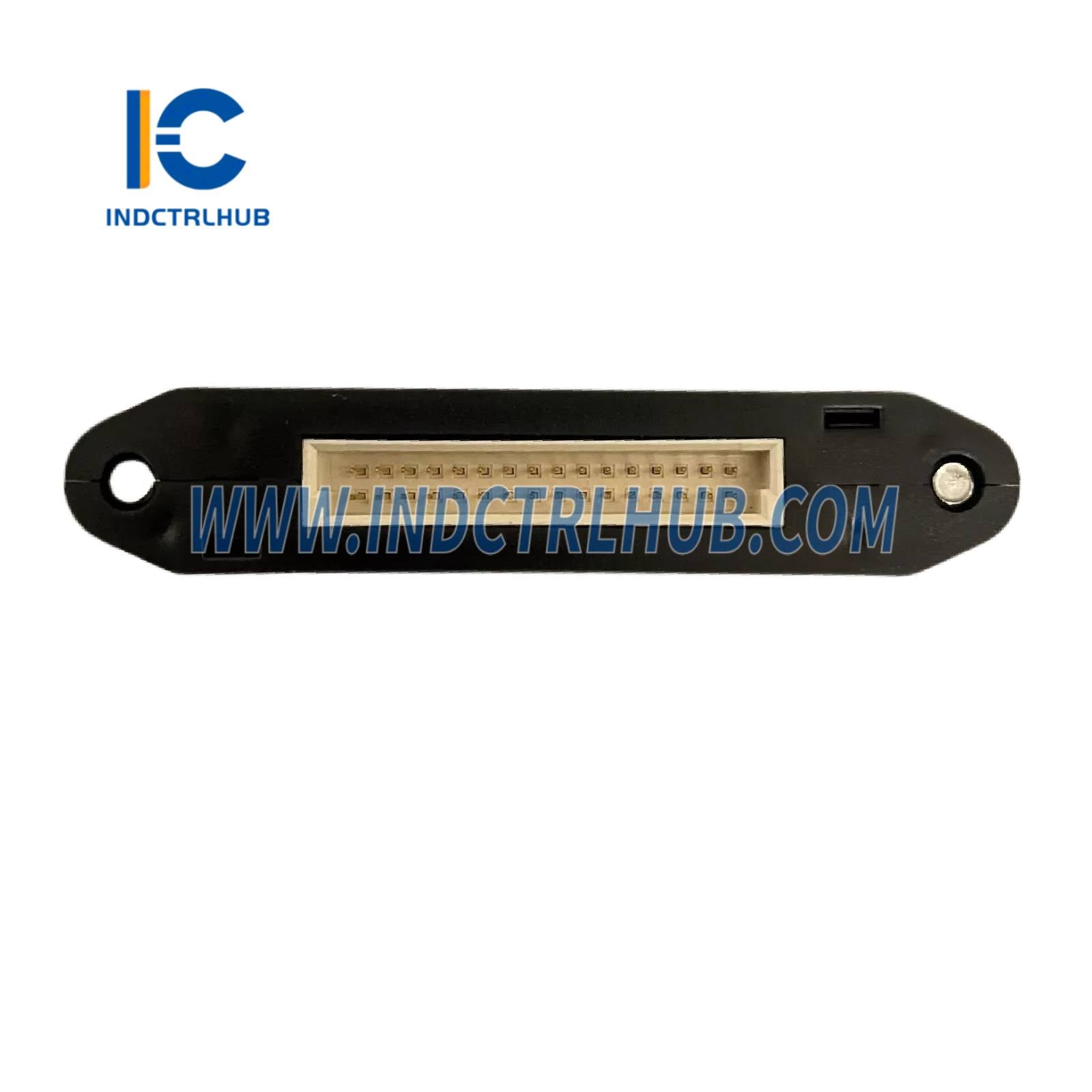

| Lắp đặt | Lắp trên đế FCP280 (RH924YL, RH924YF hoặc RH100JX) trong khe chuyên dụng cho bộ chuyển đổi mạng |

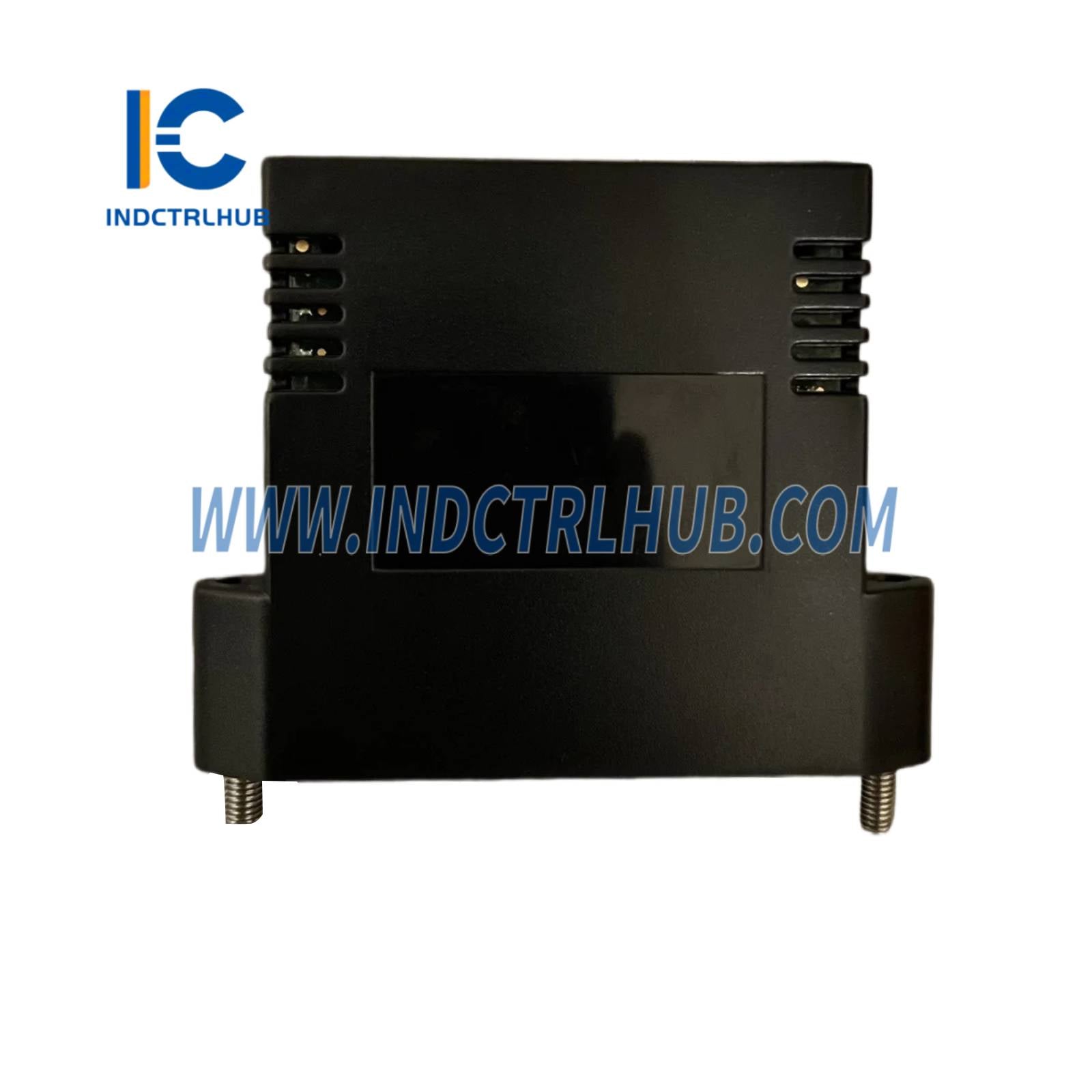

| Kết cấu | Vỏ nhôm đúc chắc chắn, thiết kế cho tủ điều khiển ngoài trời không thông gió |
| Kích thước | Không được chỉ rõ riêng cho bộ chuyển đổi; phù hợp trong kích thước đế: - Đế tiêu chuẩn: 120 mm C x 216 mm R x 27,1 mm S (4,72 in x 8,5 in x 1,07 in) - Đế cáp đôi: 150 mm C x 247 mm R x 31,5 mm S (5,90 in x 9,72 in x 1,24 in) |
| Trọng lượng | Không được chỉ rõ riêng; bao gồm trong khối lượng đế (~0,45 kg / 1,0 lb không có mô-đun) |
| Độ tương thích | Tương thích với đế FCP280 tiêu chuẩn (RH924YL, RH924YF) và đế cáp đôi (RH100JX) |
🌡️ Thông số môi trường
| Thông số | Hoạt động | Bảo quản |
|---|---|---|
| Nhiệt độ | -20 đến +60°C (-4 đến +140°F) | -40 đến +70°C (-40 đến +158°F) |
| Độ ẩm tương đối | 5 đến 95% (không ngưng tụ) | 5 đến 95% (không ngưng tụ) |
| Độ cao | -300 đến +3.000 m (-1.000 đến +10.000 ft) | -300 đến +12.000 m (-1.000 đến +40.000 ft) |
| Ô nhiễm | Lớp G3 (Khắc nghiệt) theo ISA S71.04; phủ lớp bảo vệ; không ảnh hưởng sau 10 năm mô phỏng theo EIA 364-65A, Lớp III | |
| Rung động | 0,5 g (5 đến 500 Hz) | Không áp dụng |
Lưu ý: Giới hạn môi trường có thể được nâng cao bởi loại vỏ (tham khảo PSS vỏ áp dụng, ví dụ PSS 41H-2GOV).
✅ Tuân thủ quy định
| Loại chứng nhận | Chi tiết |
|---|---|
| Tương thích điện từ (EMC) | - Chỉ thị EMC Châu Âu 2014/30/EU - Đạt mức phát xạ EN 61326-1 Lớp A và mức miễn nhiễm công nghiệp |

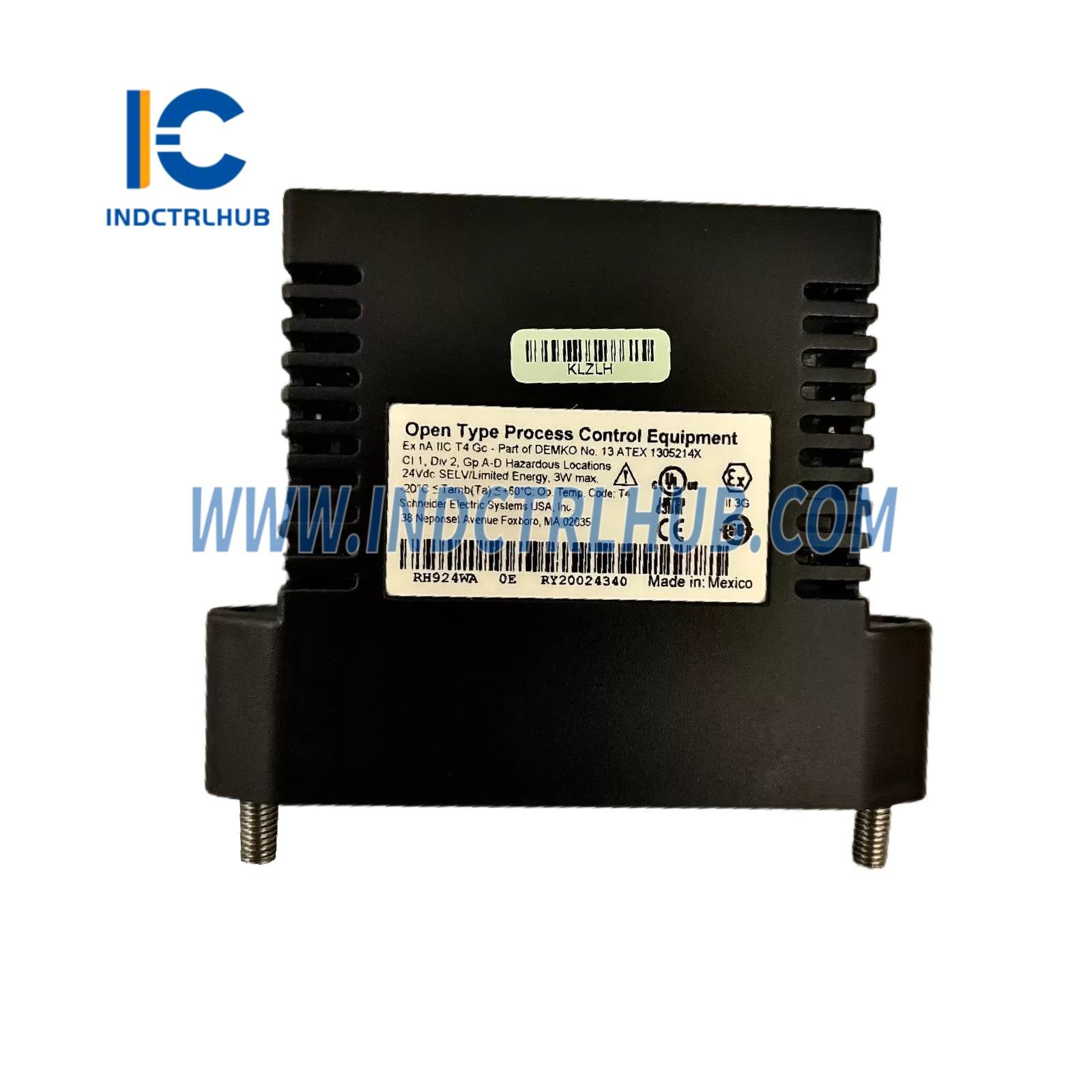

| An toàn sản phẩm | - Được UL/UL-C liệt kê cho Hệ thống dựa trên vỏ Class I, Nhóm A-D, Phân vùng 2, T4 khi kết nối theo mô tả trong B0400FA; đáp ứng yêu cầu Class 2 theo NEC (NFPA No.70) và CEC (CSA C22.1) - Chỉ thị điện áp thấp Châu Âu 2014/35/EU và Chỉ thị ATEX 2014/34/EU: ATEX (DEMKO) Ex nA IIC T4 Gc chứng nhận cho vỏ vùng 2 (theo B0400FA) - Được phê duyệt loại ABS và chứng nhận Marine Bureau Veritas cho Danh mục môi trường EC31 |
| Chứng nhận IECEx | Được chứng nhận IECEx |
| Chứng nhận bảo mật | - Chứng nhận Wurldtech Achilles Cấp độ 1 - Chứng nhận ISASecure, EDSA Cấp độ 1 |
| California Prop 65 | Chứa chì/hợp chất chì; yêu cầu cảnh báo theo www.p65warnings.ca.gov |
🔌 Tính năng bổ sung
| Tính năng | Chi tiết |
|---|---|
| Lắp đặt | Lắp trên đế FCP280 cùng với tùy chọn bộ chuyển đổi đồng (RH924UQ); cần hai bộ chuyển đổi (quang hoặc đồng) cho cặp FCP280 dự phòng |
| Dự phòng mạng | Hỗ trợ kết nối mạng dự phòng (liên kết A và B) để đảm bảo liên lạc liên tục nếu một đường bị lỗi |
| Phù hợp vỏ | Thiết kế cho môi trường khắc nghiệt Lớp G3; chứng nhận CE cho lắp đặt ngoài trời trong vỏ không có tủ đặc biệt bảo vệ EMI |
📦 Thông tin đặt hàng
| Trường | Chi tiết |
|---|---|
| Mã sản phẩm | RH924WA (Bộ chuyển đổi quang) |
| Đế liên quan | - RH924YL (Tiêu chuẩn ngang) - RH924YF (Tiêu chuẩn dọc) - RH100JX (Cáp đôi, ngang/dọc) |
| Tài liệu PSS liên quan | - PSS 41H-1FCP280 (FCP280) - PSS 41H-2SBASPLT (Đế) - PSS 41H-7NWEQUIP (Thiết bị Ethernet Mạng điều khiển) - PSS 41H-2CERTS (Chứng nhận) - B0400FA (Hướng dẫn người dùng hệ thống con) - B0700FW (Hướng dẫn người dùng FCP280) |
