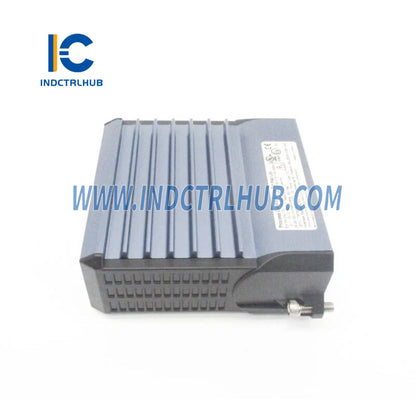

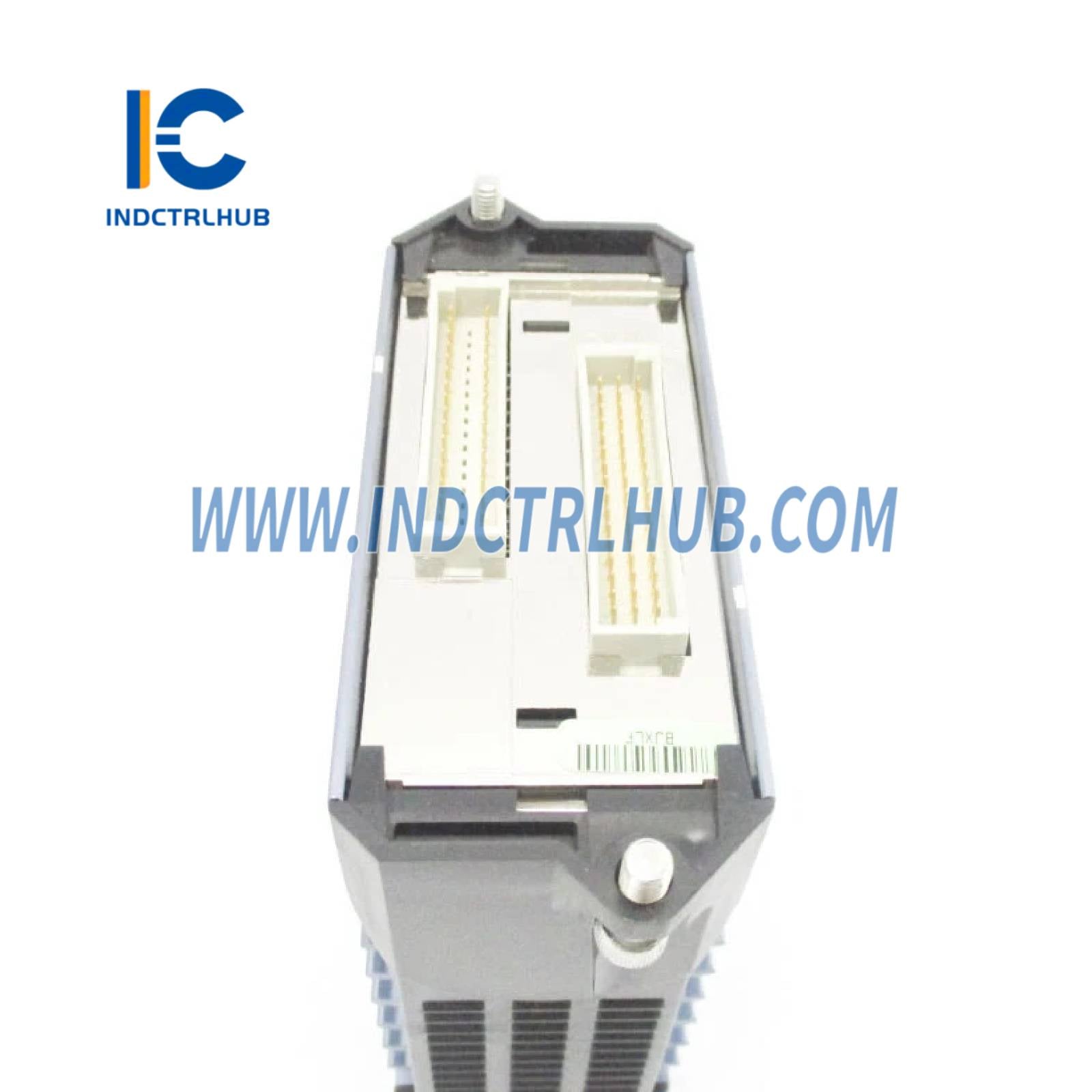

Thông số sản phẩm cho RH917GY (Mô-đun đầu vào cảm biến tiếp điểm FBM207c 48 V dc)
📘 Tổng quan sản phẩm
| Trường | Chi tiết |
|---|---|
| Nhà sản xuất | Schneider Electric (Foxboro) |
| Mã sản phẩm | RH917GY |
| Loại sản phẩm | Mô-đun giám sát điện áp/đầu vào cảm biến tiếp điểm FBM207c (48 V dc cảm biến tiếp điểm) |
| Chức năng | Cảm biến tiếp điểm 16 kênh cho đầu vào cảm biến tiếp điểm 48 V dc |
| Độ tương thích hệ thống | Hệ thống điều khiển phân tán Foxboro Evo (DCS) |
| Tài liệu PSS liên quan | PSS 41H-2S207 (Mô-đun giám sát điện áp/đầu vào cảm biến tiếp điểm FBM207/b/c) |
⚙️ Thông số kỹ thuật chức năng
| Tính năng | Thông số kỹ thuật |
|---|---|
| Kênh đầu vào | 16 kênh cách ly và độc lập |
| Loại đầu vào | Cảm biến tiếp điểm (48 V dc tiếp điểm ướt từ FBM207c) |
| Điện áp mạch hở | 48 V dc ± 15% |
| Dòng ngắn mạch | 3.2 mA (điển hình) |
| Logic Một (Trạng thái BẬT) | Điện trở: 1.0 kΩ (tối đa) |
| Logic Không (Trạng thái TẮT) | Điện trở: 100 kΩ (tối thiểu) |
| Độ chính xác (Đếm xung) | Không mất xung cho tần số xung từ 0 đến 250 Hz |
| Thời gian lọc/chống rung | Có thể cấu hình: Không lọc, 4, 8, 16 hoặc 32 ms (lọc kỹ thuật số có sẵn với phiên bản firmware 1.25H trở lên) |
| Cách ly | Mỗi kênh cách ly điện hóa với tất cả các kênh khác và đất; chịu được 600 V ac áp dụng trong một phút giữa bất kỳ kênh nào và đất hoặc giữa các kênh (không dùng để kết nối vĩnh viễn với điện áp như vậy) |
| Giao tiếp | Giao tiếp với Mô-đun Giao tiếp Fieldbus (FCM) hoặc Bộ xử lý Điều khiển Field (FCP) qua Fieldbus mô-đun 2 Mbps dự phòng |
| Chương trình thực thi | Đầu vào rời rạc, Logic thang, Đếm xung, Chuỗi sự kiện (SOE) với thời gian lọc đầu vào có thể cấu hình |
| Dự phòng | Hỗ trợ cấu hình đơn hoặc cặp dự phòng; mô-đun dự phòng sử dụng bộ chuyển đổi dự phòng (RH926ZY) và khối CINR để xác thực đầu vào; diode nguồn cảm biến tiếp điểm được OR trong bộ chuyển đổi dự phòng |
| Bảo vệ nguồn vòng lặp | Dòng giới hạn ở 3.2 mA (điển hình) |
🔋 Yêu cầu nguồn điện
| Tính năng | Thông số kỹ thuật |
|---|---|
| Phạm vi điện áp đầu vào | 24 V dc +5%, -10% (dự phòng) |
| Tiêu thụ điện năng | 5 W |
| Tỏa nhiệt | 5 W |
📏 Thông số kỹ thuật vật lý
| Tính năng | Thông số kỹ thuật |
|---|---|
| Lắp đặt | Lắp trên thanh ray DIN với bản đế mô-đun (ngang hoặc dọc) hoặc giá đỡ 19 inch sử dụng bộ kit lắp; mô-đun dự phòng phải ở vị trí lân cận chẵn/lẻ (1-2, 3-4, 5-6 hoặc 7-8) |
| Trọng lượng | Khoảng 185 g (6.5 oz) |
| Kích thước (Mô-đun) | - Chiều cao: 102 mm (4 in), 114 mm (4.5 in) bao gồm tai lắp - Chiều rộng: 45 mm (1.75 in) - Chiều sâu: 104 mm (4.11 in) |
| Kết cấu | Vỏ nhôm đùn chắc chắn bảo vệ mạch |

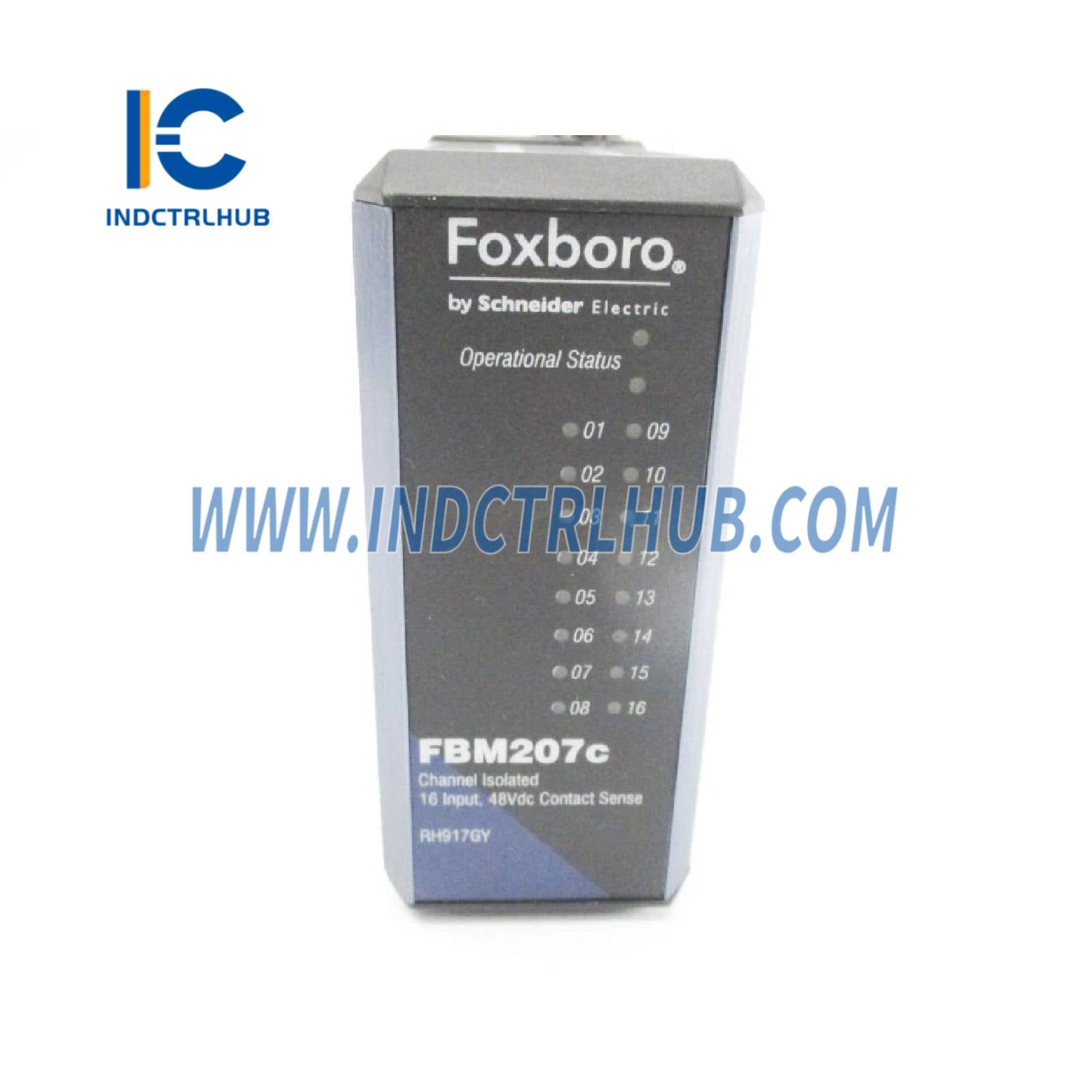

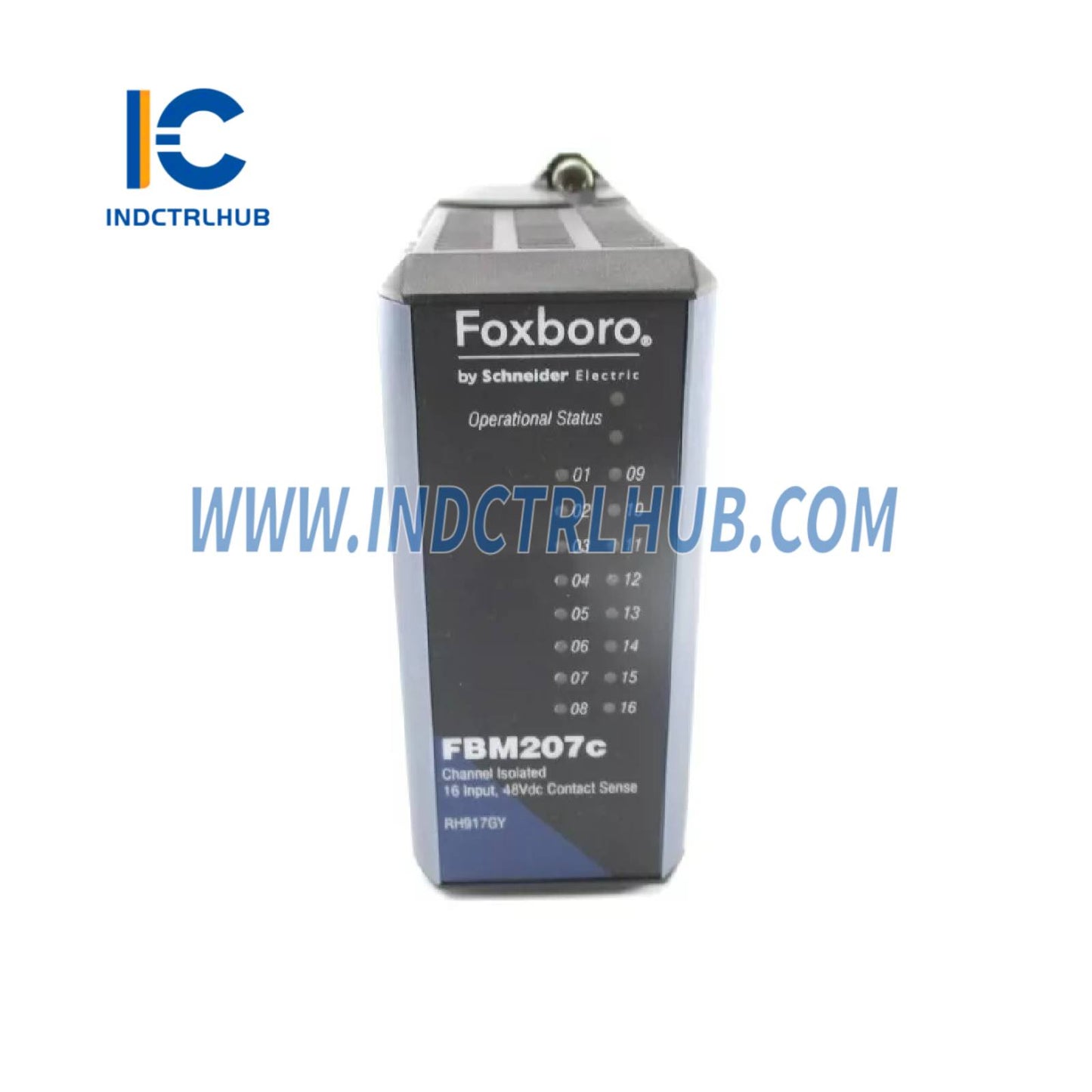

| Chỉ báo trực quan | Đèn LED phía trước mô-đun hiển thị trạng thái hoạt động và trạng thái đầu vào rời rạc |
| Tháo/lắp thay thế | Có thể tháo/lắp mà không cần ngắt kết nối cáp thiết bị trường, nguồn hoặc cáp giao tiếp; thay thế mô-đun dự phòng không ảnh hưởng đến tín hiệu đầu vào trường của mô-đun đang hoạt động |
🌡️ Thông số môi trường
| Thông số | Hoạt động | Lưu trữ |
|---|---|---|
| Nhiệt độ | -20 đến +70°C (-4 đến +158°F) | -40 đến +70°C (-40 đến +158°F) |
| Độ ẩm tương đối | 5 đến 95% (không ngưng tụ) | 5 đến 95% (không ngưng tụ) |
| Độ cao | -300 đến +3.000 m (-1.000 đến +10.000 ft) | -300 đến +12.000 m (-1.000 đến +40.000 ft) |
| Rung động | 7.5 m/s² (0.75 g) từ 5 đến 500 Hz | Không áp dụng |
| Ô nhiễm | Lớp G3 (Khắc nghiệt) theo ISA S71.04, dựa trên thử nghiệm phơi nhiễm EIA 364-65 Lớp III |
Lưu ý: Phạm vi môi trường có thể được mở rộng bởi loại vỏ (tham khảo PSS vỏ tương ứng).
✅ Tuân thủ quy định
| Loại chứng nhận | Chi tiết |
|---|---|
| Tương thích điện từ (EMC) | - Chỉ thị EMC châu Âu 2004/108/EC (trước ngày 20 tháng 4 năm 2016) và 2014/30/EU (từ ngày 20 tháng 4 năm 2016) - Đạt tiêu chuẩn EN61326-1:2013 Lớp A về phát xạ và mức miễn nhiễm công nghiệp |
| An toàn sản phẩm | - Được liệt kê UL/UL-C cho Hệ thống dựa trên vỏ Class I, Nhóm A-D, Phân vùng 2, T4 khi kết nối với các mô-đun bộ xử lý DCS Foxboro được chỉ định; đáp ứng yêu cầu Class 2 theo NEC (NFPA No.70) và CEC (CSA C22.1) - Chỉ thị điện áp thấp châu Âu 2006/95/EC (trước ngày 20 tháng 4 năm 2016) và 2014/35/EU (từ ngày 20 tháng 4 năm 2016) - Chỉ thị ATEX 94/9/EC (trước ngày 20 tháng 4 năm 2016) và 2014/34/EU (từ ngày 20 tháng 4 năm 2016): Chứng nhận DEMKO Ex nA IIC T4 cho Vùng 2 |
| Tuân thủ RoHS | Tuân thủ Chỉ thị RoHS châu Âu 2011/65/EU, bao gồm các sửa đổi 2015/863 và 2017/2102 |
| Chứng nhận hàng hải | Được phê duyệt loại ABS và chứng nhận Marine của Bureau Veritas cho Danh mục môi trường EC31 |
| California Prop 65 | Chứa chì/hợp chất chì; cảnh báo theo www.p65warnings.ca.gov |
🔌 Bộ kết nối và cáp đầu cuối
| Tính năng | Thông số kỹ thuật |
|---|---|
| Bộ kết nối đầu cuối | - Mã sản phẩm: RH917MG (Nén), P0917MJ (Đầu khoá vòng) - Loại: Polyamide (PA), chịu nhiệt -20 đến +70°C (-4 đến +158°F) - Chứng nhận: UL/UL-C liệt kê cho Class I, Nhóm A-D, Phân vùng 2, T4; chứng nhận DEMKO Ex nA IIC T4 cho Vùng 2; hỗ trợ mạch năng lượng giới hạn Class 2 (60 V dc, 30 V ac, 100 VA hoặc thấp hơn) nếu thiết bị khách hàng tuân thủ |
| Trọng lượng (TA) | - Nén: 272 g (0.60 lb) cho 127 mm (5.02 in), 317 g (0.7 lb) cho 146 mm (5.75 in) - Đầu khoá vòng: 400 g (0.90 lb) cho 198 mm (7.78 in), 440 g (1.0 lb) cho 216 mm (8.51 in) |
| Cáp đầu cuối | - Loại: Loại 4 (37 chân D-subminiature đực) - Chiều dài: 0.5 đến 30 m (1.6 đến 98.4 ft) - Vật liệu: Polyurethane/PVC (-20 đến +70°C) hoặc Low Smoke Zero Halogen (LSZH, -40 đến +105°C) - Mã sản phẩm: Tham khảo Bảng 3 (trang 14) cho mã cáp cụ thể (ví dụ, RH916FG cho 0.5 m P/PVC, RH928BA cho 0.5 m LSZH) |
| Kết nối đầu cuối trường | - Nén: 0.2 đến 4 mm² (24 đến 12 AWG) dây đặc, 0.2 đến 2.5 mm² dây bện, 0.2 đến 2.5 mm² có đầu cos - Đầu khoá vòng: Kết nối cỡ #6 (9.5 mm / 0.375 in), 0.5 đến 4 mm² (22 đến 12 AWG) |
| Bộ chuyển đổi dự phòng | RH926ZY (dùng cho cặp mô-đun dự phòng để kết nối với một TA duy nhất) |
🔧 Tính năng bổ sung
| Tính năng | Chi tiết |
|---|---|
| Chuỗi sự kiện (SOE) | Hỗ trợ gói phần mềm SOE (I/A Series v8.x hoặc Control Core Services v9.0+) để thu thập, lưu trữ, hiển thị và báo cáo sự kiện; hỗ trợ đồng bộ thời gian dựa trên GPS với độ chính xác 1 ms (tham khảo PSS 31S-2SOE và PSS 41H-4TIMESNC) |
| Giao tiếp Fieldbus | Chấp nhận giao tiếp từ một trong hai đường (A hoặc B) của Fieldbus 2 Mbps; chuyển sang đường hoạt động nếu một đường bị lỗi |
| Hiệu chuẩn | Không cần hiệu chuẩn cho mô-đun hoặc bộ kết nối đầu cuối |
| Phù hợp vỏ | Thiết kế cho môi trường Class G3 (khắc nghiệt) theo ISA S71.04 |
| Khuyến nghị đi dây | Đối với đường chạy >305 m (1000 ft), khuyến nghị kích thích dc để tránh nhầm lẫn ngắt mạch đầu vào ac; giảm thiểu nhiễu từ tín hiệu/lân cận |
📦 Thông tin đặt hàng
| Trường | Chi tiết |
|---|---|
| Mã sản phẩm | RH917GY (Mô-đun FBM207c) |
| Bộ kết nối đầu cuối | - RH917MG (Nén) - P0917MJ (Đầu khoá vòng) |
| Bộ chuyển đổi dự phòng | RH926ZY (cho cấu hình dự phòng) |
| Cáp đầu cuối | Cáp loại 4, chiều dài từ 0.5 đến 30 m (tham khảo Bảng 3, trang 14) |
| Tài liệu PSS liên quan | - PSS 41H-2SOV (Tổng quan hệ thống I/O) - B0400FA (Hướng dẫn sử dụng hệ thống) - PSS 41H-2SBASPLT (Bản đế) - PSS 41H-2CERTS (Chứng nhận) - PSS 41S-3FCPICS (Phần mềm điều khiển FCP280) |
