Product Description

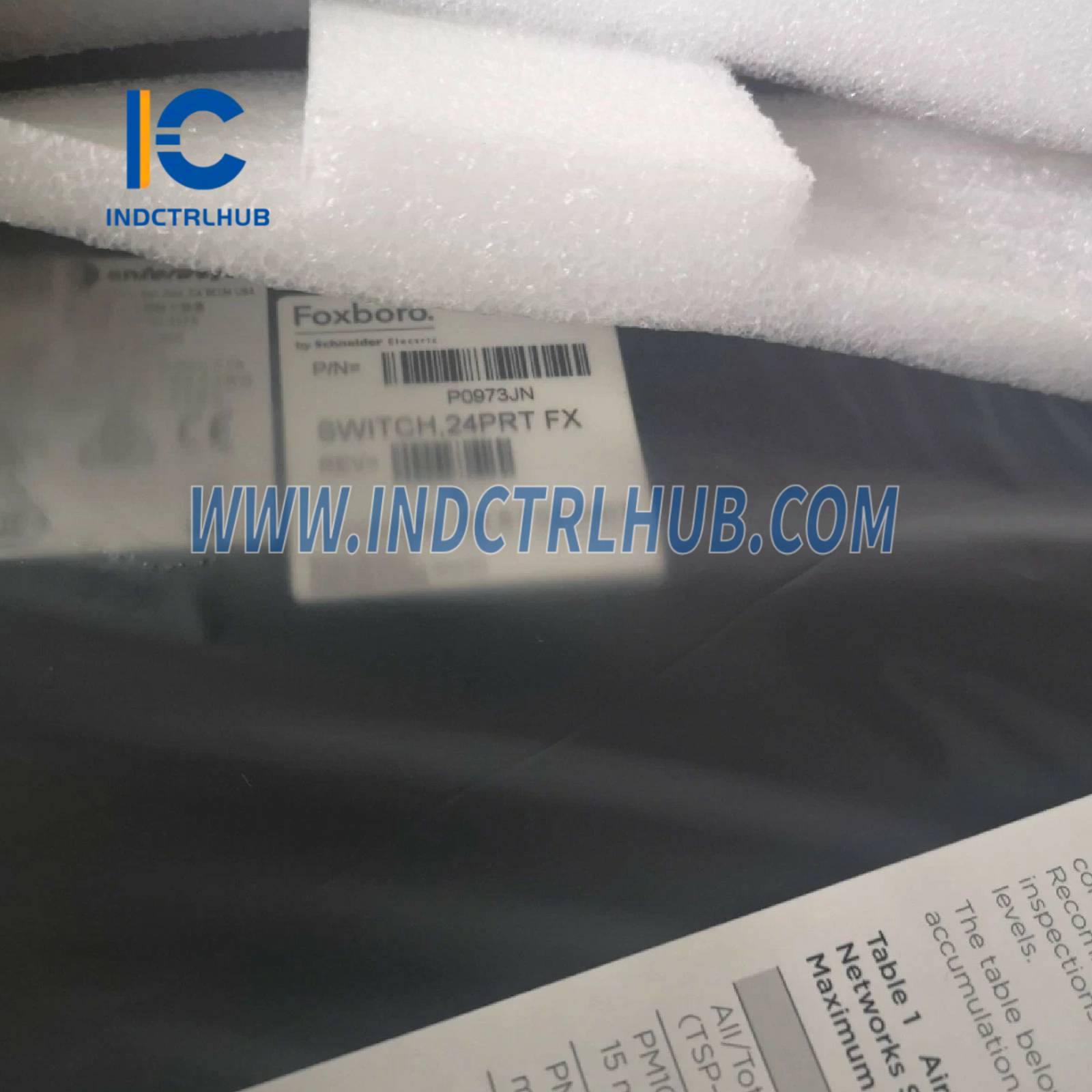

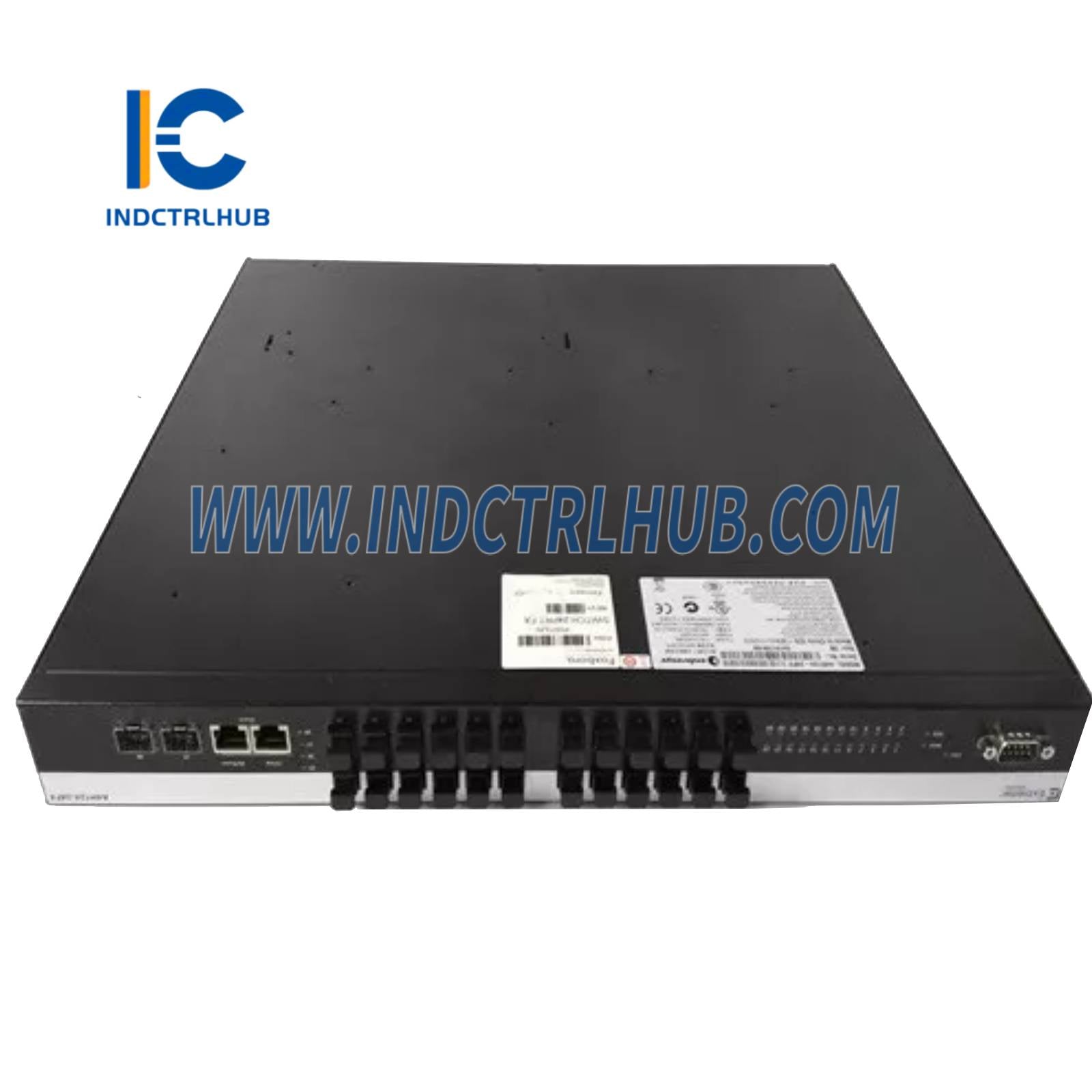

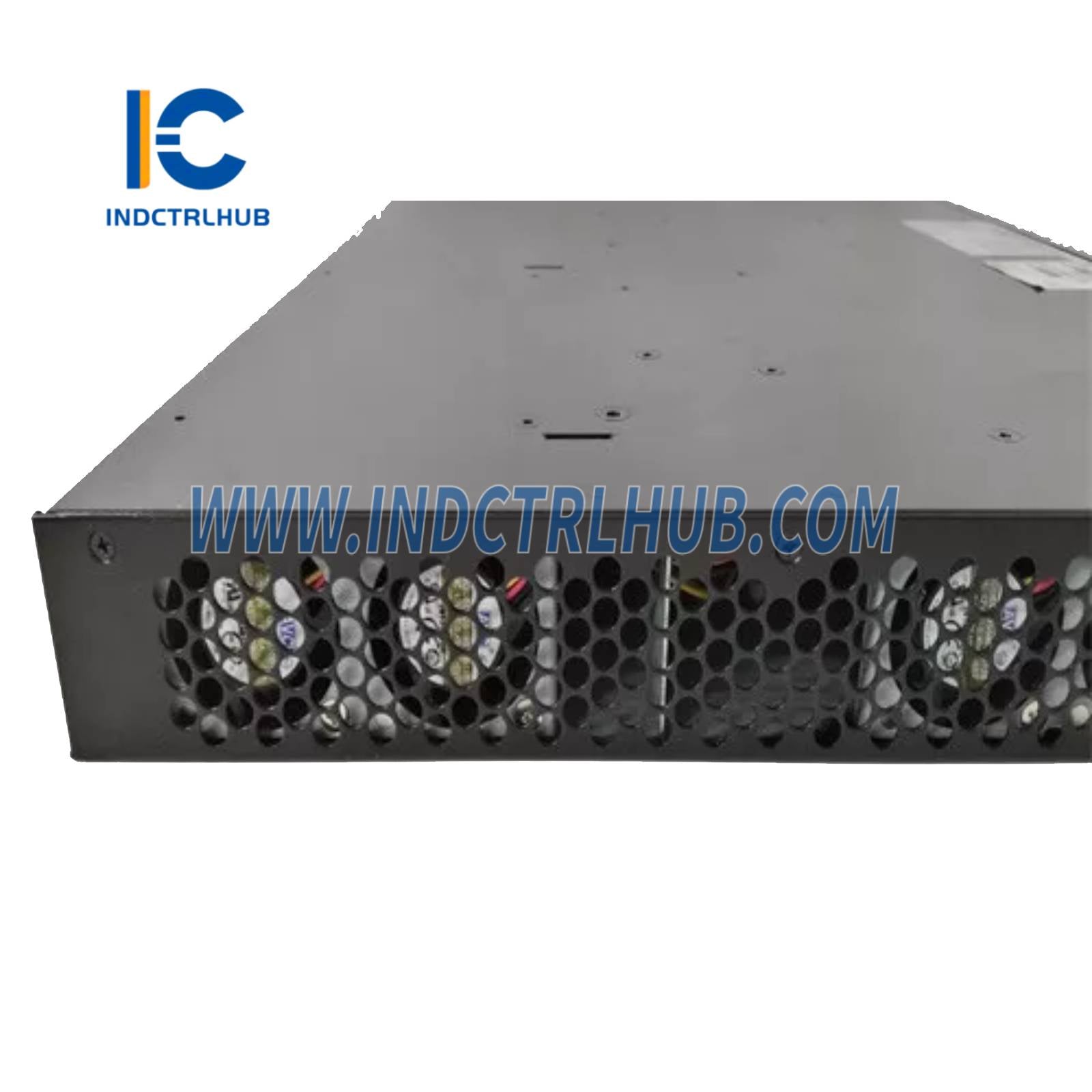

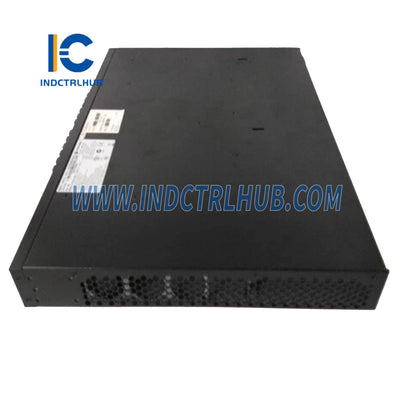

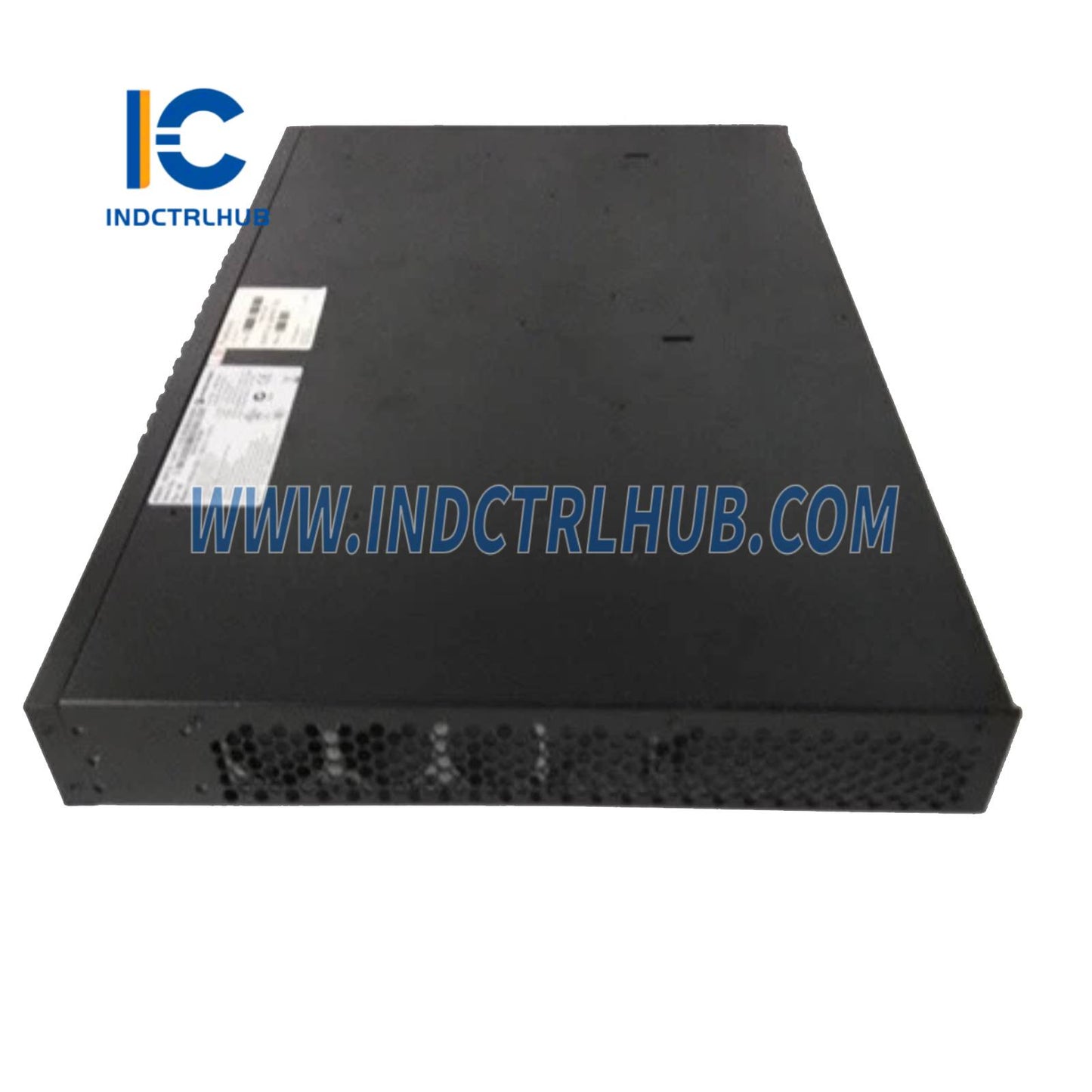

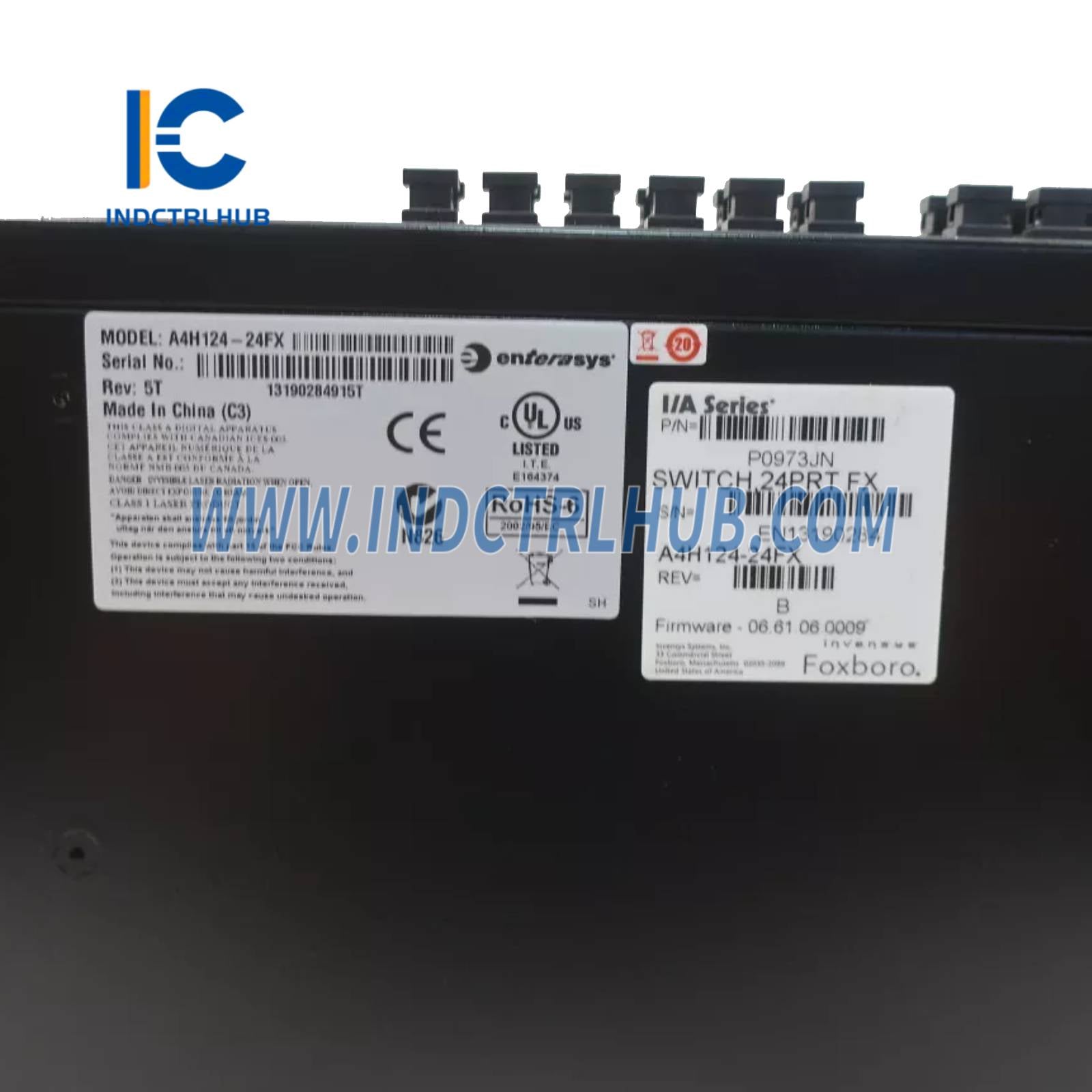

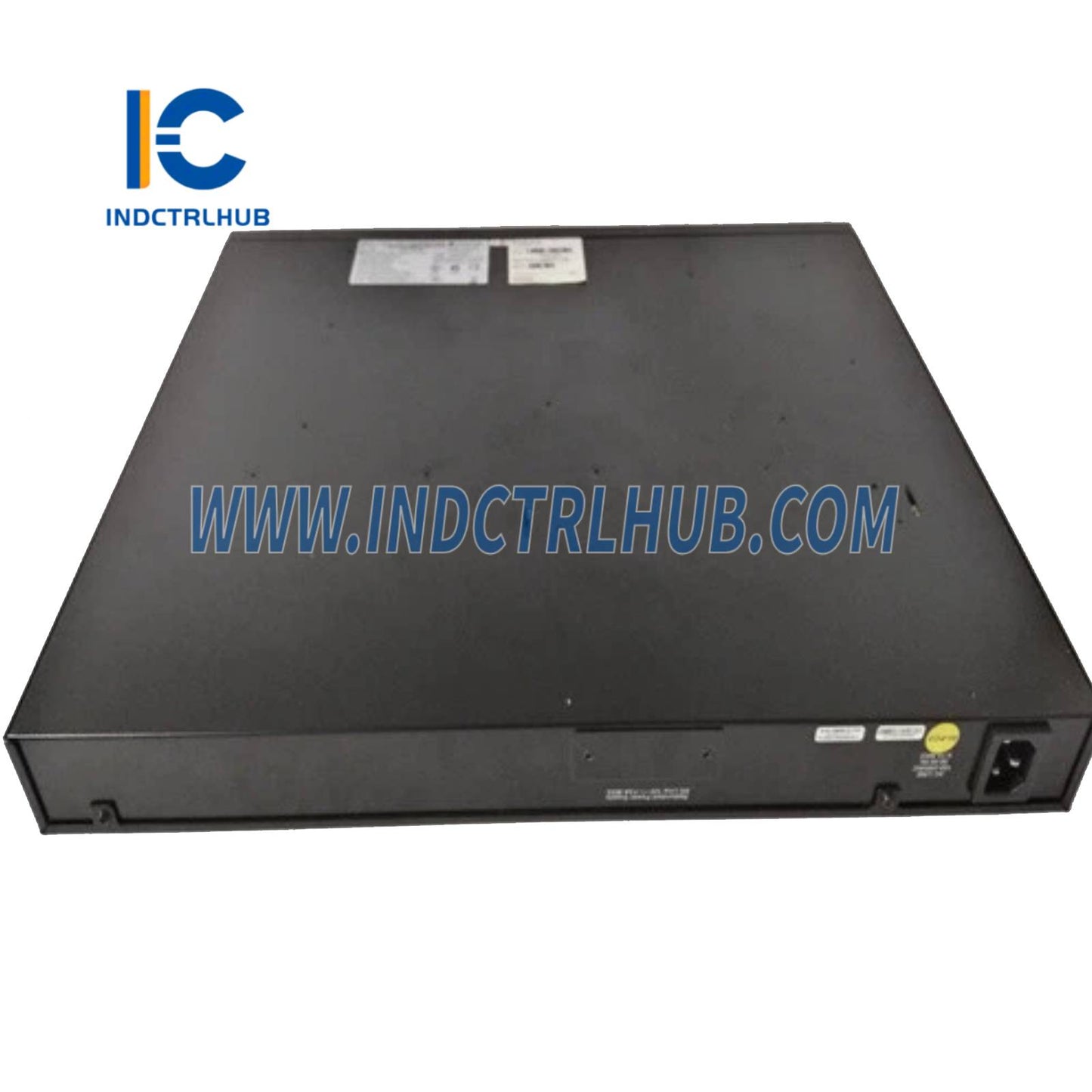

Thông số sản phẩm cho P0973JN (Bộ chuyển mạch quang quản lý 24 cổng, dòng A4)
📘 Tổng quan sản phẩm
| Trường | Chi tiết |
|---|---|
| Nhà sản xuất | Schneider Electric (Foxboro) |
| Mã sản phẩm | P0973JN |
| Loại sản phẩm | Bộ chuyển mạch quang quản lý 24 cổng (dòng A4) |
| Chức năng | Cung cấp chuyển mạch Ethernet lớp 2 hiệu suất cao, đầy đủ tính năng cho các ứng dụng mạng nhỏ đến trung bình và kết nối trực tiếp đến trạm cuối |
| Độ tương thích hệ thống | Mạng điều khiển Foxboro Evo (được chứng nhận sử dụng với Foxboro DCS) |
| Tài liệu PSS liên quan | PSS 31H-7NWEQUIP (Thiết bị Ethernet mạng điều khiển Foxboro Evo) |
⚙️ Thông số chức năng
| Tính năng | Thông số kỹ thuật |
|---|---|

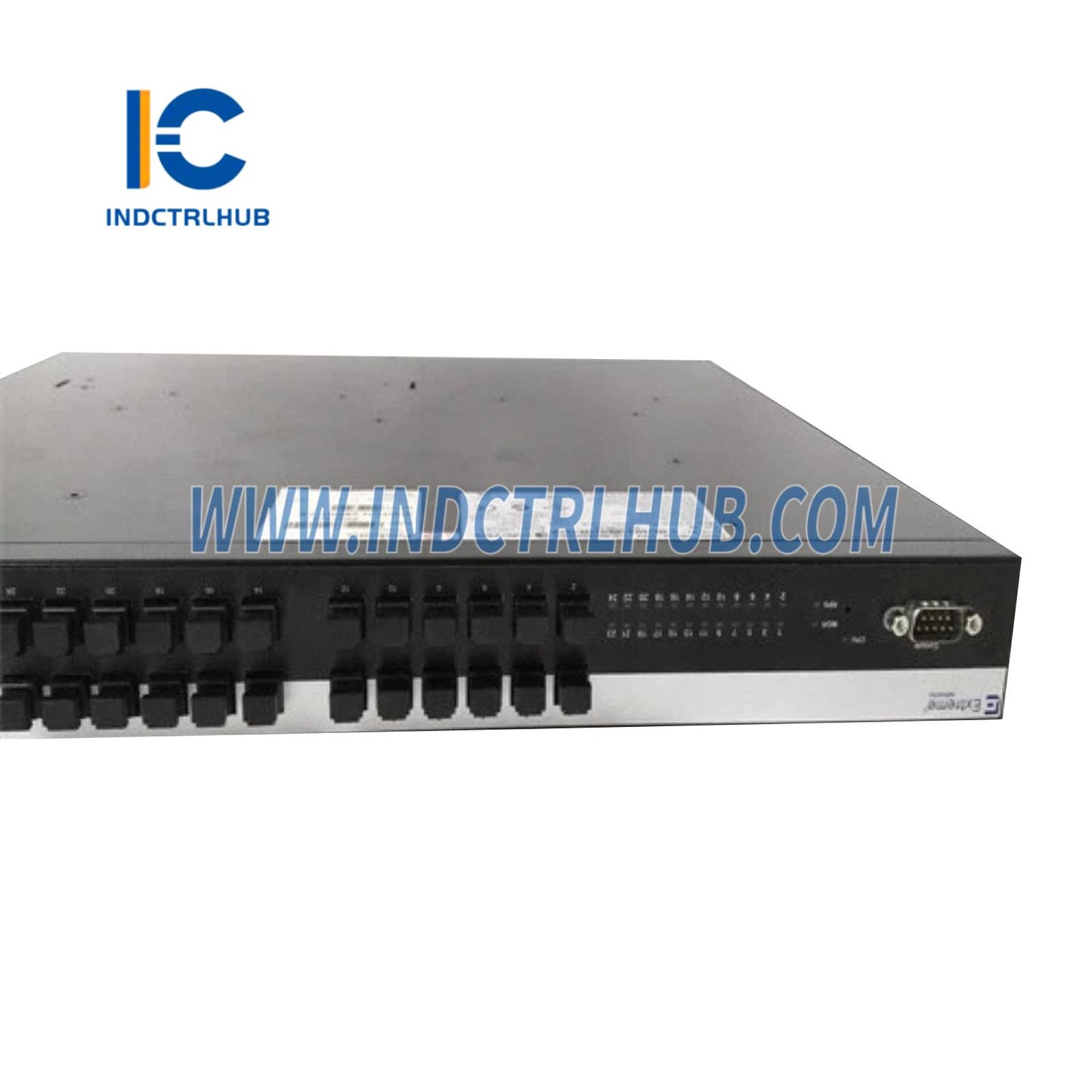

| Cấu hình cổng | - 24 cổng 100Base-FX (đầu nối MT-RJ) - 2 cổng RJ-45 cố định 10/100/1000 (cấu hình cho 100Base-TX hoặc 1000Base-TX cho thiết bị hoặc 1000Base-TX cho uplink ISL) - 2 cổng uplink Gigabit 1000Base-X (SFP) |
| Hỗ trợ cổng SFP | 2 cổng SFP 1000Base-X có thể lắp mô-đun Mini-GBIC (tham khảo Bảng 3 trong tài liệu): - P0972WT (1000Base-SX, MMF, 850 nm) - P0972WU (1000Base-LX, SMF, 1310 nm) - P0972YQ (1000Base-LX/LH, MMF, 1300 nm) - P0973FT (1000Base-ZX, SMF, 1550 nm) - P0973JD (1000Base-BX, S-SMF, 1310/1490 nm) - P0973KP (1000Base-BX, S-SMF, 1310/1490 nm) - P0973KS (1000Base-BX, S-SMF, 1490/1590 nm) - RH102AL (100/1000Base-T, RJ-45 đồng) |
| Tiêu chuẩn Ethernet | - IEEE 802.1q (hỗ trợ VLAN) - IEEE 802.1d (MAC Bridging, bao gồm STP) - IEEE 802.1p (QoS, Ưu tiên) - IEEE 802.1w (Rapid Spanning Tree, RSTP) - IEEE 802.3: - Fast Ethernet: IEEE 802.3u, 100Base-FX (Quang) - Gigabit Ethernet: IEEE 802.3z, 1000Base-X (Quang) - Gigabit Ethernet: IEEE 802.3ab, 1000Base-T (Đồng) |
| Chế độ hoạt động | Hoạt động song công đầy đủ |
| Quản lý | - Cấu hình qua cổng console địa phương (CLI) - Giám sát qua ứng dụng quản lý dựa trên SNMP/RMON |
| Chẩn đoán | Công nghệ phản chiếu cổng để chuyển hướng lưu lượng mạng nội bộ đến thiết bị dò bên ngoài để phân tích chi tiết |
| Nguồn điện | - Nguồn AC đầu vào nội bộ (tự động nhận diện): 100 V AC đến 240 V AC, 50 đến 60 Hz - Hỗ trợ nguồn điện dự phòng ngoài (P0973JX, 150 W) |
| Tiêu thụ điện | Tối đa 66 Watt |
| Tản nhiệt | Tối đa 224 BTUs/giờ |
| Dòng điện tối đa | 0.5 A tại 110 V AC, 0.47 A tại 220 V AC |
📏 Thông số vật lý
| Tính năng | Thông số kỹ thuật |
|---|---|
| Lắp đặt | Bàn, kệ hoặc giá 19 inch (cao 1U) |
| Kích thước | - Chiều cao: 4.4 cm (1.7 in) - Chiều rộng: 44.1 cm (17.36 in) - Chiều sâu: 36.85 cm (14.5 in) |
| Trọng lượng | Khoảng 2.7 kg (5.95 lb) |
| Đầu nối cáp | - Cổng chuyển mạch: cáp quang MT-RJ (100Base-FX) - Cổng uplink: RJ-45 đồng (10/100/1000) và cáp quang LC (1000Base-X SFP) |
| Kết cấu | Vỏ bền cao, chống phai màu phù hợp với môi trường mạng điều khiển |
🌡️ Thông số môi trường
| Thông số | Thông số kỹ thuật |
|---|---|
| Nhiệt độ hoạt động | 0°C đến +50°C (32°F đến +122°F) |
| Nhiệt độ lưu trữ | -40°C đến +70°C (-40°F đến +158°F) |
| Độ ẩm tương đối | 5% đến 95% (không ngưng tụ, khi hoạt động và lưu trữ) |
| Rung động | Đáp ứng tiêu chuẩn IEC 68-2-36, IEC 68-2-6 |
| Sốc | Đáp ứng tiêu chuẩn IEC 68-2-29 |
| Rơi | Đáp ứng tiêu chuẩn IEC 68-2-32 |
| Thông gió | Yêu cầu khoảng cách tối thiểu 5.1 cm (2.0 in) ở trên, dưới, trái, phải và phía sau để đảm bảo thông gió và tránh quá nhiệt |
| Ô nhiễm | Loại G1 (Nhẹ) theo tiêu chuẩn ISA S71.04 |
✅ Tuân thủ quy định
| Loại chứng nhận | Chi tiết |
|---|---|
| Tương thích điện từ (EMC) | - 47 CFR Phần 2 và 15 - CSA C108.8 - 89/336/EEC - EN 55022 (Lớp A) - EN 61000-3-2, EN 61000-3-3 - EN 55024 - AS/NZS CISPR 22 - VCCI V-3 |
| An toàn sản phẩm | - UL 60950 - CSA C22.2 Số 60950 - 73/23/EEC - EN 60950 - IEC 60950 - EN 60825 - 21 CFR 1040.10 |
| Vị trí | Được liệt kê UL/UL-C cho sử dụng tại các vị trí thông thường, đáp ứng tiêu chuẩn an toàn về nguy cơ cháy và sốc |
| Môi trường | Tuân thủ 2011/65/EU (Chỉ thị RoHS) |
🔧 Tính năng bổ sung
| Tính năng | Chi tiết |
|---|---|
| Nguồn điện dự phòng | Nguồn điện dự phòng tùy chọn P0973JX (150 W); yêu cầu hai mạch nhánh riêng biệt để dự phòng (tham khảo trang 19 của PSS 31H-7NWEQUIP) |
| Hỗ trợ VLAN | Hỗ trợ cấu hình VLAN để phân đoạn mạng |
| Hướng dẫn lắp đặt | - Nhiệt độ môi trường tại cửa hút khí phải duy trì từ 0°C đến 50°C (32°F đến 122°F) - Thay đổi nhiệt độ giới hạn 10°C (18°F) mỗi giờ - Khoảng cách tối thiểu 5.1 cm (2.0 in) xung quanh bộ chuyển mạch để thông gió |
| Phạm vi hoạt động Mini-GBIC | - P0972WT (MMF, 850 nm): 220–550 m - P0972YQ (MMF, 1300 nm): 1000–2000 m - P0972WU (SMF, 1310 nm): 10,000 m - P0973FT (SMF, 1550 nm): 80,000 m (tối thiểu 8 km) - P0973JD (S-SMF, 1310/1490 nm): 10,000 m - P0973KP (S-SMF, 1310/1490 nm): 40,000 m - P0973KS (S-SMF, 1490/1590 nm): 120,000 m - P0973JE (MMF, 1310 nm): 1000–2000 m (cho thiết bị cuối, không phải ISL) |
📦 Thông tin đặt hàng
| Trường | Chi tiết |
|---|---|
| Mã sản phẩm | P0973JN |
| Thành phần liên quan | - Nguồn điện dự phòng: P0973JX - Khung nguồn điện dự phòng: P0973JV (8 khe) hoặc P0973JW (2 khe) - Mô-đun Mini-GBIC: P0972WT, P0972WU, P0972YQ, P0973FT, P0973JD, P0973KP, P0973KS, RH102AL, P0973JE |
| Tài liệu PSS liên quan | PSS 31H-7NWEQUIP (trang 7–9 cho chi tiết P0973JN) |
