Product Description

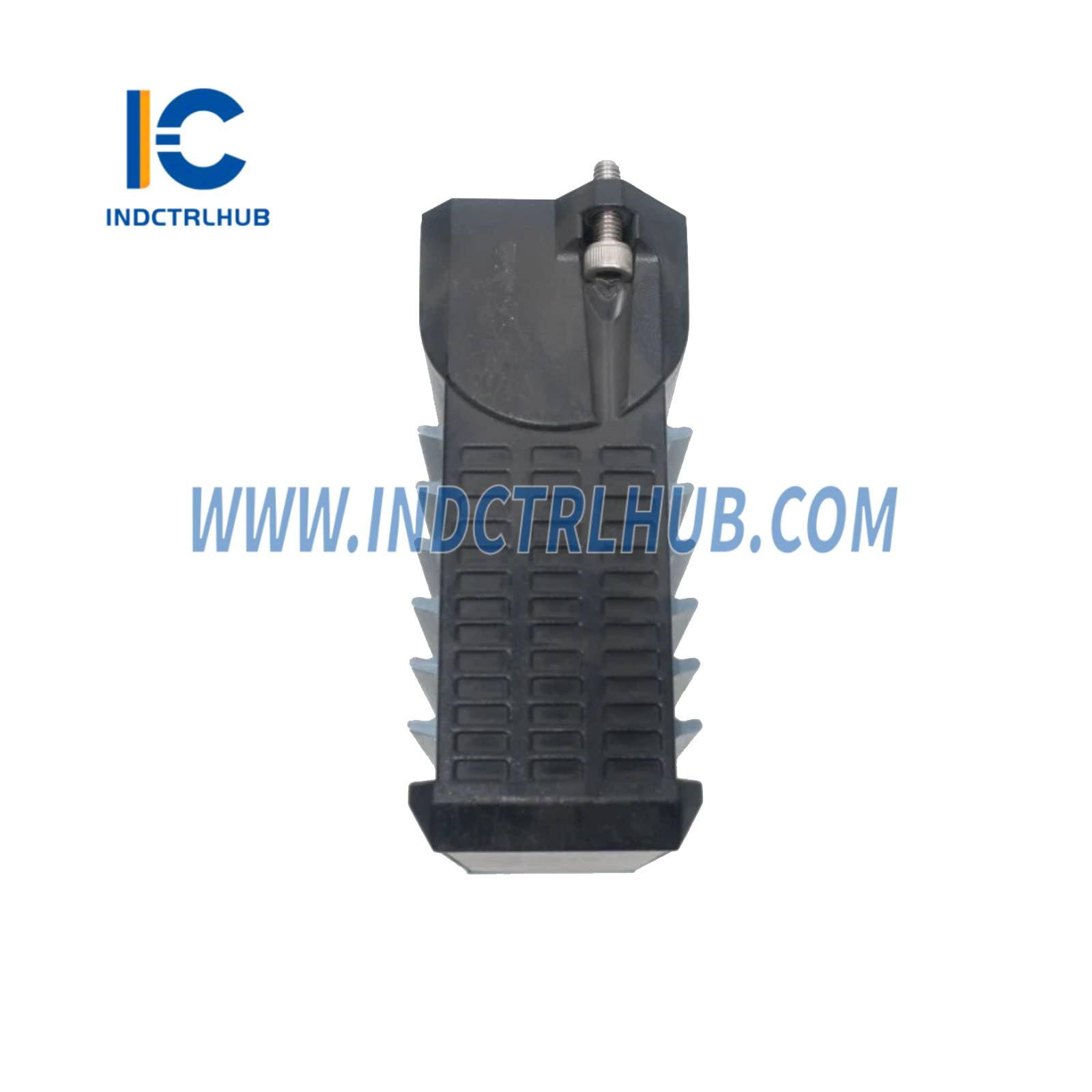

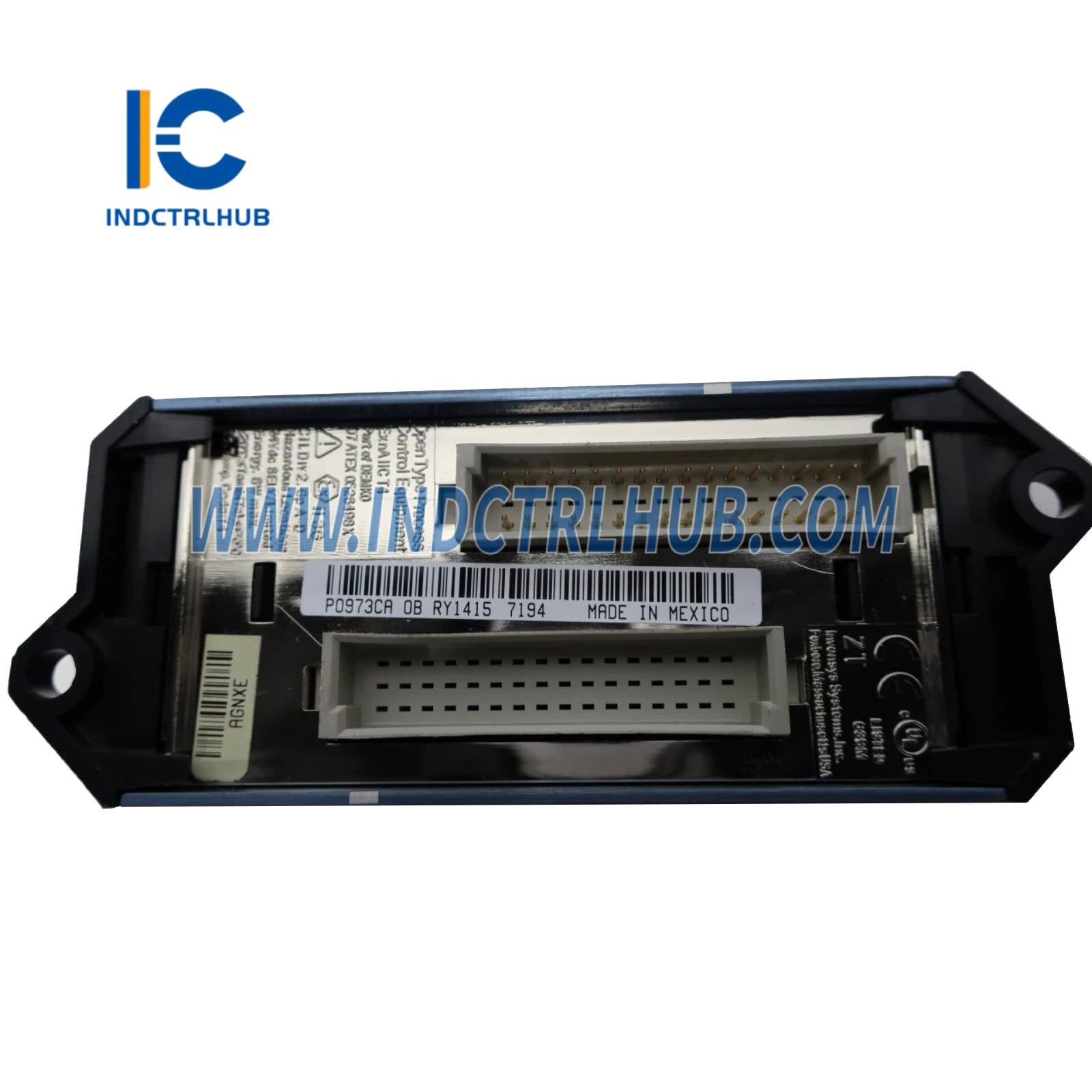

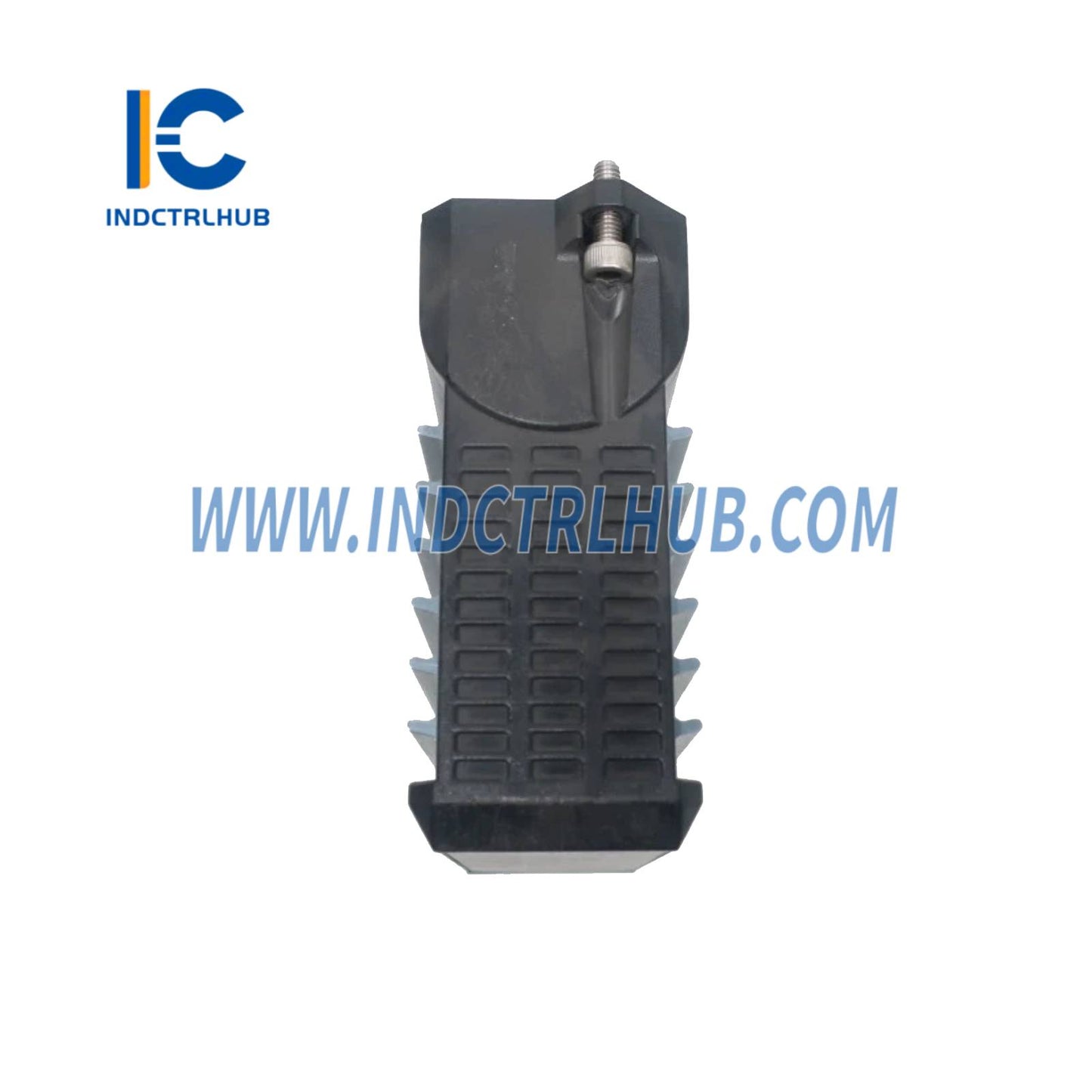

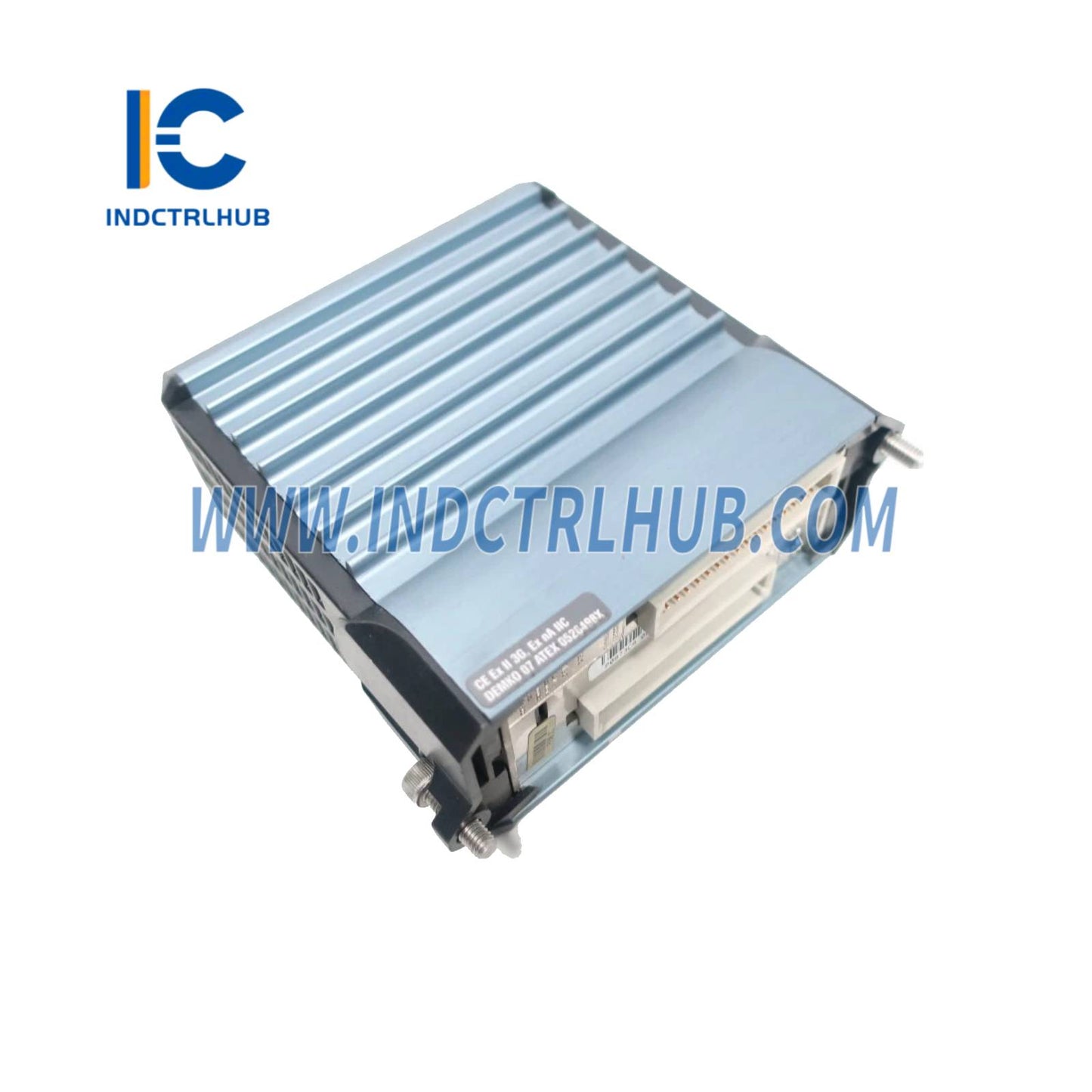

Thông số sản phẩm cho P0973CA (Mô-đun mở rộng Fieldbus FEM100)
📘 Tổng quan sản phẩm
| Trường | Chi tiết |
|---|---|
| Nhà sản xuất | Schneider Electric (Foxboro) |
| Mã sản phẩm | P0973CA |
| Loại sản phẩm | Mô-đun mở rộng Fieldbus (FEM100) |
| Chức năng | Cung cấp bốn Fieldbus mở rộng cho Bộ xử lý điều khiển trường 270 (FCP270) để hỗ trợ lên đến 128 Mô-đun Fieldbus Series 200 (FBMs) |
| Khả năng tương thích hệ thống | Chỉ sử dụng với FCP270 (không tương thích với FCP280 hoặc các bộ xử lý điều khiển khác) |
| Tài liệu PSS liên quan | PSS 31H-2FEM100 (Mô-đun mở rộng Fieldbus FEM100) |
⚙️ Thông số kỹ thuật chức năng
| Tính năng | Thông số kỹ thuật |
|---|---|
| Mục đích | Mở rộng khả năng của FCP270 bằng cách cung cấp bốn Fieldbus mở rộng, mỗi bus hỗ trợ lên đến 32 FBMs Series 200 (tổng cộng 128 FBMs cho sử dụng điều khiển điển hình) |
| Giao tiếp Fieldbus | Fieldbus Module HDLC 2 Mbps (bus A và B dự phòng) để giao tiếp giữa FCP270 và FBMs Series 200 |
| Tốc độ truyền | 2 Mbps cho FBMs DIN Series 200 |
| Khả năng I/O quy trình | - Tối đa 32 FBMs mỗi Fieldbus mở rộng (4 bus mỗi cặp FEM100) - Tối đa 128 FBMs tổng cộng (phụ thuộc vào giới hạn kích thước FCP270; tham khảo B0700AW) |
| Chiều dài cáp | - Không có FCM2Fs: tối đa 60 m (198 ft) cho Fieldbus FCP270 và Fieldbus mở rộng 1–4 - Có FCM2Fs: tối đa 60 m (198 ft) cho cáp không quang |
| Mở rộng cáp quang | Hỗ trợ các Mô-đun Giao tiếp Fieldbus FCM2F2/FCM2F4/FCM2F10 để mở rộng từ bản mạch đến bản mạch: - FCM2F2: lên đến 2 km (1,24 mi, sợi đa mode) - FCM2F4: lên đến 4 km (2,48 mi, sợi đa mode) - FCM2F10: lên đến 10 km (6,2 mi, sợi đơn mode) |
| Thiết bị hỗ trợ | - Tất cả FBMs Series 200 (ví dụ: FBM201, FBM202) - Mô-đun Giao tiếp Fieldbus (FCM2F2/FCM2F4/FCM2F10) - Mô-đun Tích hợp Hệ thống Thiết bị Trường (FDSI) - Mô-đun Fieldbus Foxboro Evo cho hệ thống Siemens APACS+ và Westinghouse WPDF |
| Dự phòng | - Hỗ trợ cặp FEM100 dự phòng cho độ sẵn sàng cao - FCP270 giao tiếp qua cả bus A và B; chuyển sang bus còn hoạt động khi một mô-đun lỗi - Thay thế mô-đun không làm gián đoạn giao tiếp trên mô-đun còn lại |
| Yêu cầu phần mềm | FBMs Series 200 yêu cầu phần mềm VA Series phiên bản 8.3–8.8 hoặc Foxboro Evo Control Core Services v9.0+ với các tập tin IOM để hỗ trợ Fieldbus mở rộng |
📏 Thông số kỹ thuật vật lý
| Tính năng | Thông số kỹ thuật |
|---|---|
| Lắp đặt | Lắp trên thanh DIN với Bản mạch mở rộng hai khe (P0973CG) hoặc bốn khe (P0973CN) (chỉ hướng dọc) |
| Kích thước | - Chiều cao: 99 mm (3,9 in); 114 mm (4,5 in) bao gồm tai lắp - Chiều rộng: 44,6 mm (1,75 in) - Chiều sâu: 105 mm (4,12 in) |
| Trọng lượng | 0,6 kg (1,3 lb) mỗi mô-đun (ước lượng) |

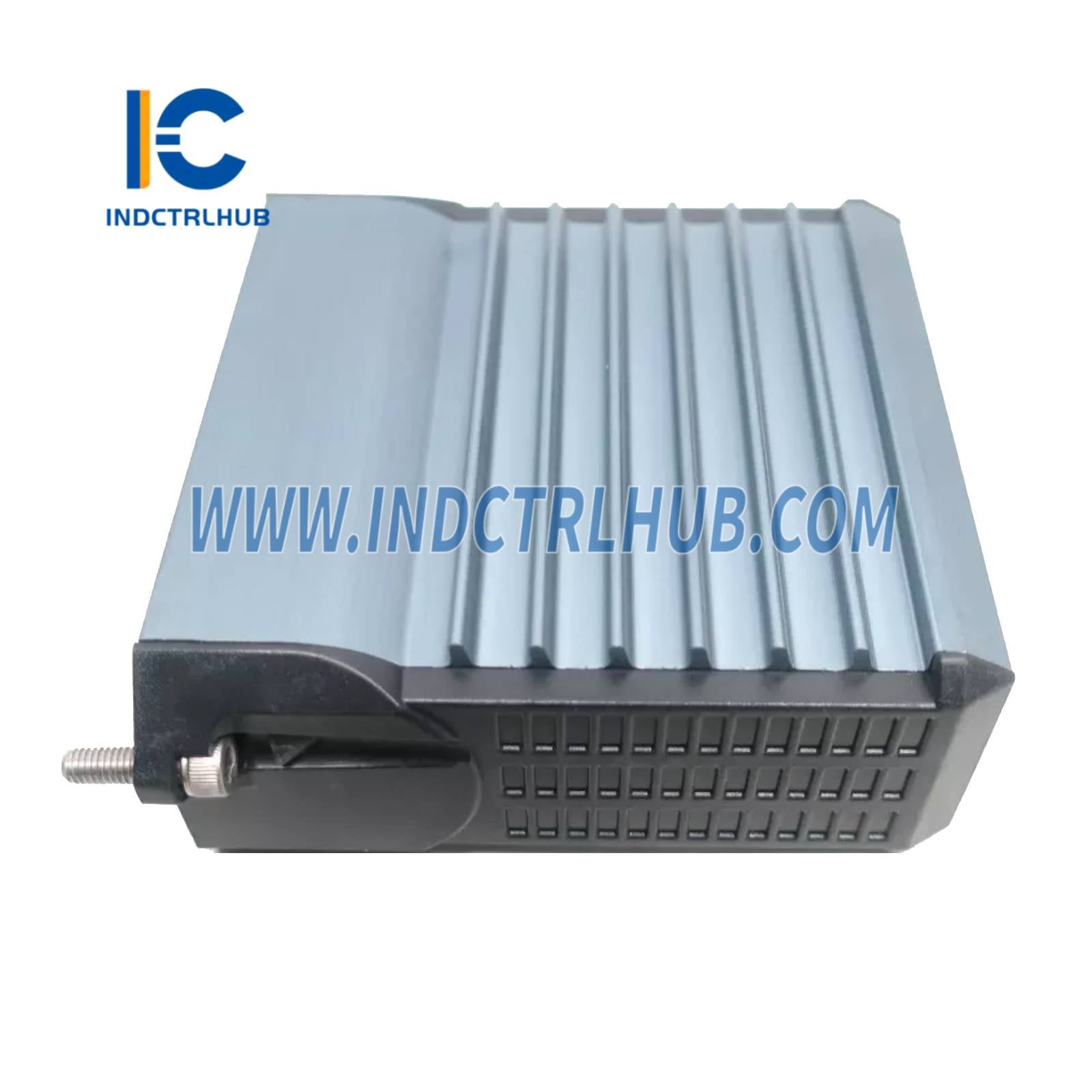

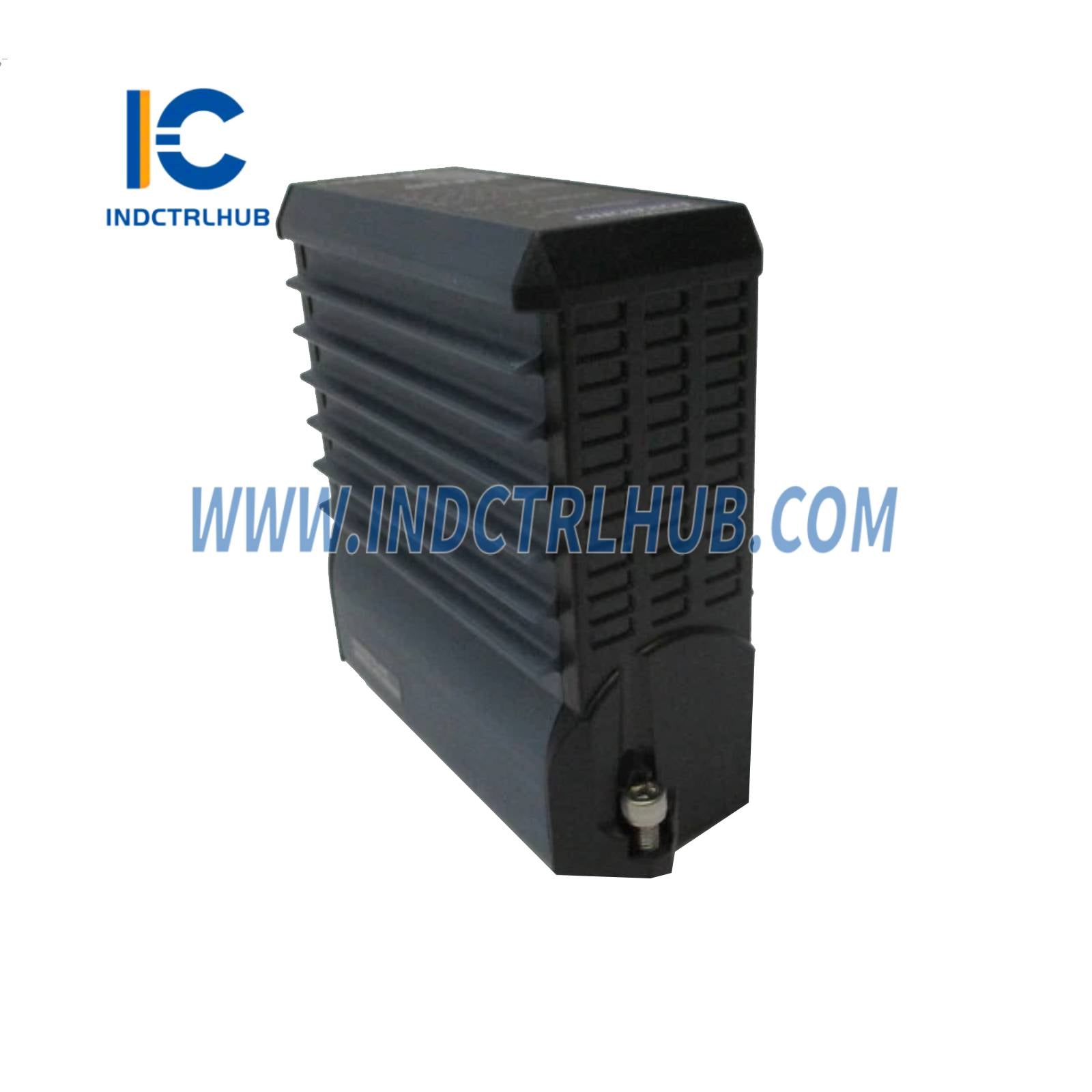

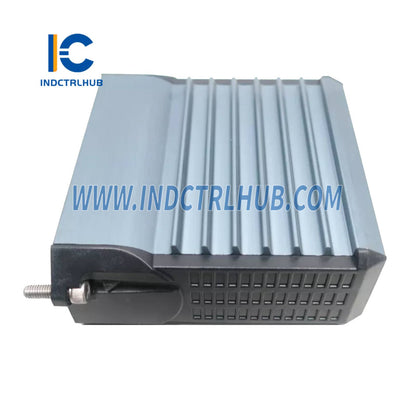

| Kết cấu | Vỏ nhôm đùn chắc chắn; hỗ trợ vỏ bảo vệ cho môi trường khắc nghiệt (Lớp G3, ISA S71.04) |

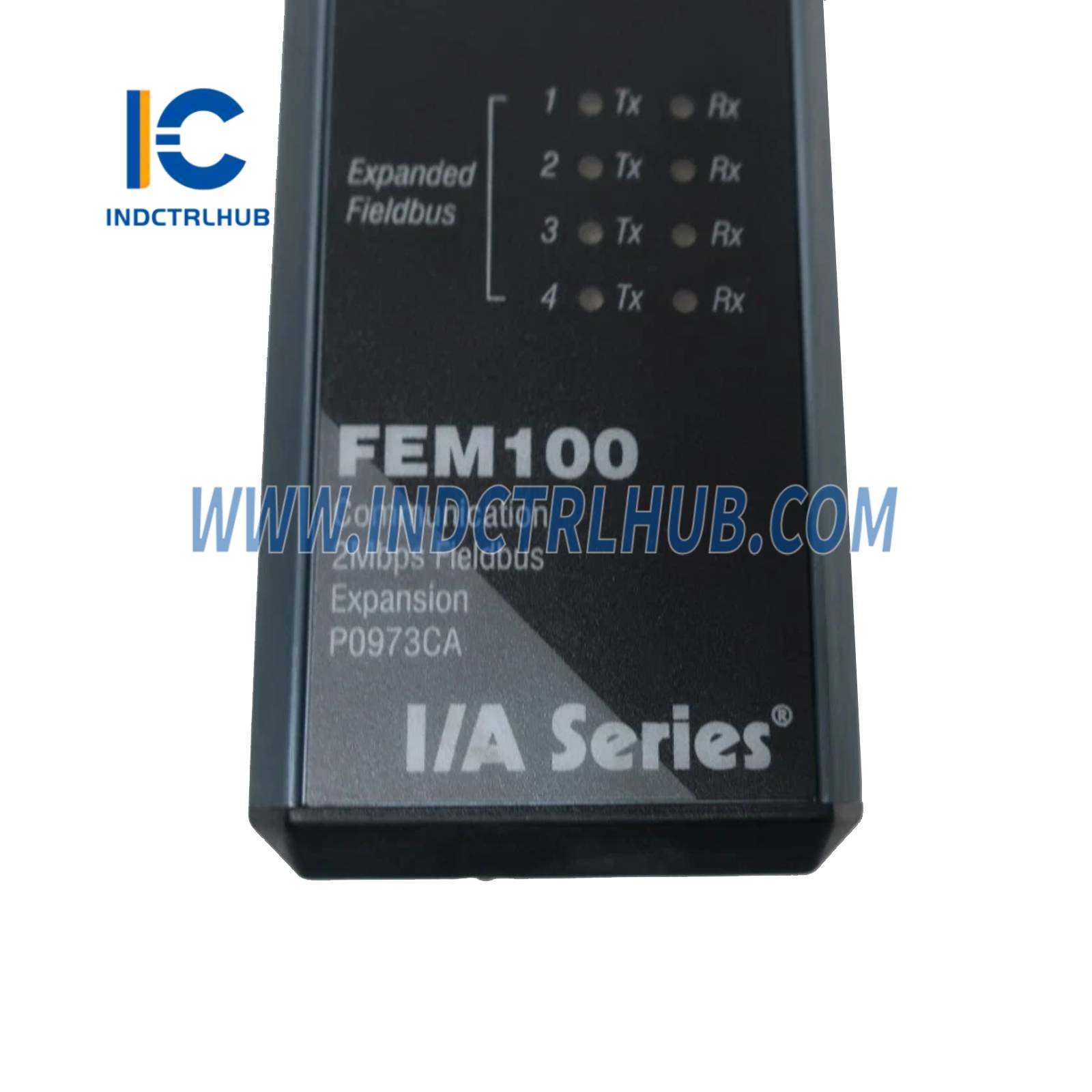

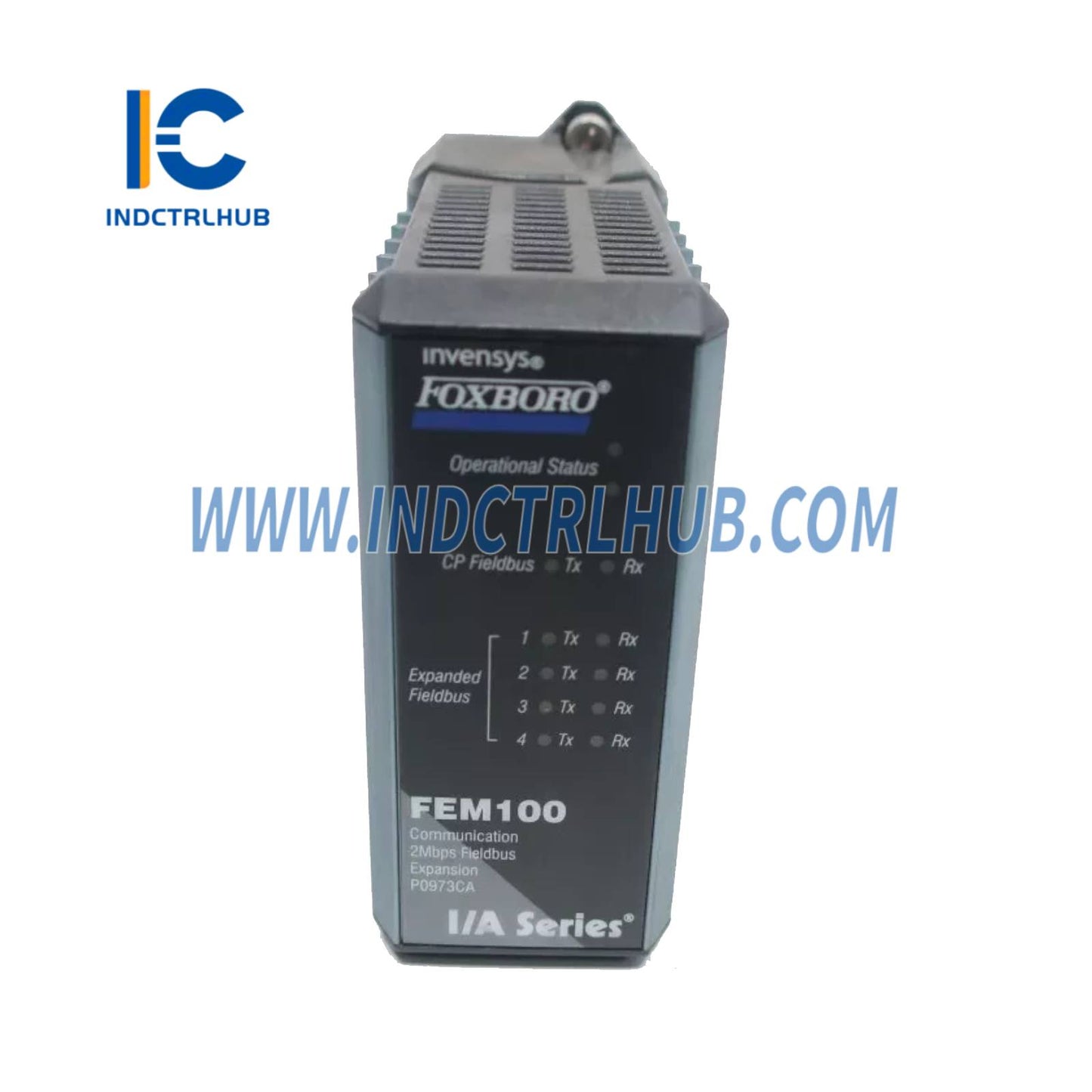

| Đèn LED chỉ báo | - Trạng thái hoạt động (nguồn, bộ đếm watchdog) - Truyền/nhận HDLC cho FCP270 - Truyền/nhận HDLC cho Fieldbus mở rộng 1–4 |
| Khả năng tương thích bản mạch | - Bản mạch hai khe (P0973CG): chỉ hỗ trợ mô-đun FEM100; dùng để nâng cấp các cài đặt FCP270 hiện có - Bản mạch bốn khe (P0973CN): hỗ trợ hai FCP270, bộ chia/kết hợp cáp quang và hai FEM100; dùng cho cài đặt mới |
🌡️ Thông số môi trường
| Thông số | Thông số kỹ thuật |
|---|---|
| Nhiệt độ hoạt động | -20°C đến +70°C (-4°F đến +158°F) |
| Nhiệt độ lưu trữ | -40°C đến +85°C (-40°F đến +185°F) |
| Độ ẩm tương đối | 5% đến 95% (không ngưng tụ) (khi hoạt động và lưu trữ) |
| Độ cao | - Hoạt động: -300 đến +3.000 m (-1.000 đến +10.000 ft) - Lưu trữ: -300 đến +12.000 m (-1.000 đến +40.000 ft) |
| Ô nhiễm | Lớp G3 (Khắc nghiệt) theo tiêu chuẩn ISA S71.04 (đã kiểm tra theo tiêu chuẩn EIA 364-65, Lớp III) |
| Rung động | 0,75 g từ 5 đến 500 Hz |
✅ Tuân thủ quy định
| Loại chứng nhận | Chi tiết |
|---|---|
| Tương thích điện từ (EMC) | - Chỉ thị EMC Châu Âu 2004/108/EC - Đạt tiêu chuẩn EN61326-1:2013 Lớp A về phát xạ và mức độ miễn dịch công nghiệp |
| Tuân thủ RoHS | Tuân thủ Chỉ thị RoHS Châu Âu 2011/65/EU |
| An toàn sản phẩm | - Được liệt kê UL/UL-C cho Hệ thống vỏ bọc Lớp 1, Nhóm A–D, Phân vùng 2, mã nhiệt độ T5 - Được liệt kê UL/UL-C cho cung cấp mạch giao tiếp cho các vị trí nguy hiểm Lớp 1, Nhóm A–D (theo B0400FA) - Đáp ứng yêu cầu Lớp 2 theo Mã điện quốc gia (NFPA No. 70) và Mã điện Canada (CSA C22.1) - Chỉ thị điện áp thấp Châu Âu 2006/95/EC - Chỉ thị ATEX 94/9/EC: Được DEMKO chứng nhận Ex nA IIC T4 cho Vùng 2, Nhóm IIC (theo B0400FA) |
| Chứng nhận hàng hải | Được phê duyệt loại ABS và chứng nhận hàng hải Bureau Veritas cho Danh mục môi trường EC31 |
🔧 Tính năng bổ sung
| Tính năng | Chi tiết |
|---|---|
| Lắp đặt | - Lắp trên bản mạch mở rộng hai khe (P0973CG) hoặc bốn khe (P0973CN) - Có thể thay nóng (có thể tháo/thay mà không cần tắt nguồn) - Yêu cầu lắp trên thanh DIN theo chiều dọc |
| Nguồn điện | - Điện áp đầu vào: 21 đến 26 V DC - Công suất tiêu thụ: 2,2 W (tối đa) |
| Hiệu chuẩn | Không yêu cầu hiệu chuẩn |

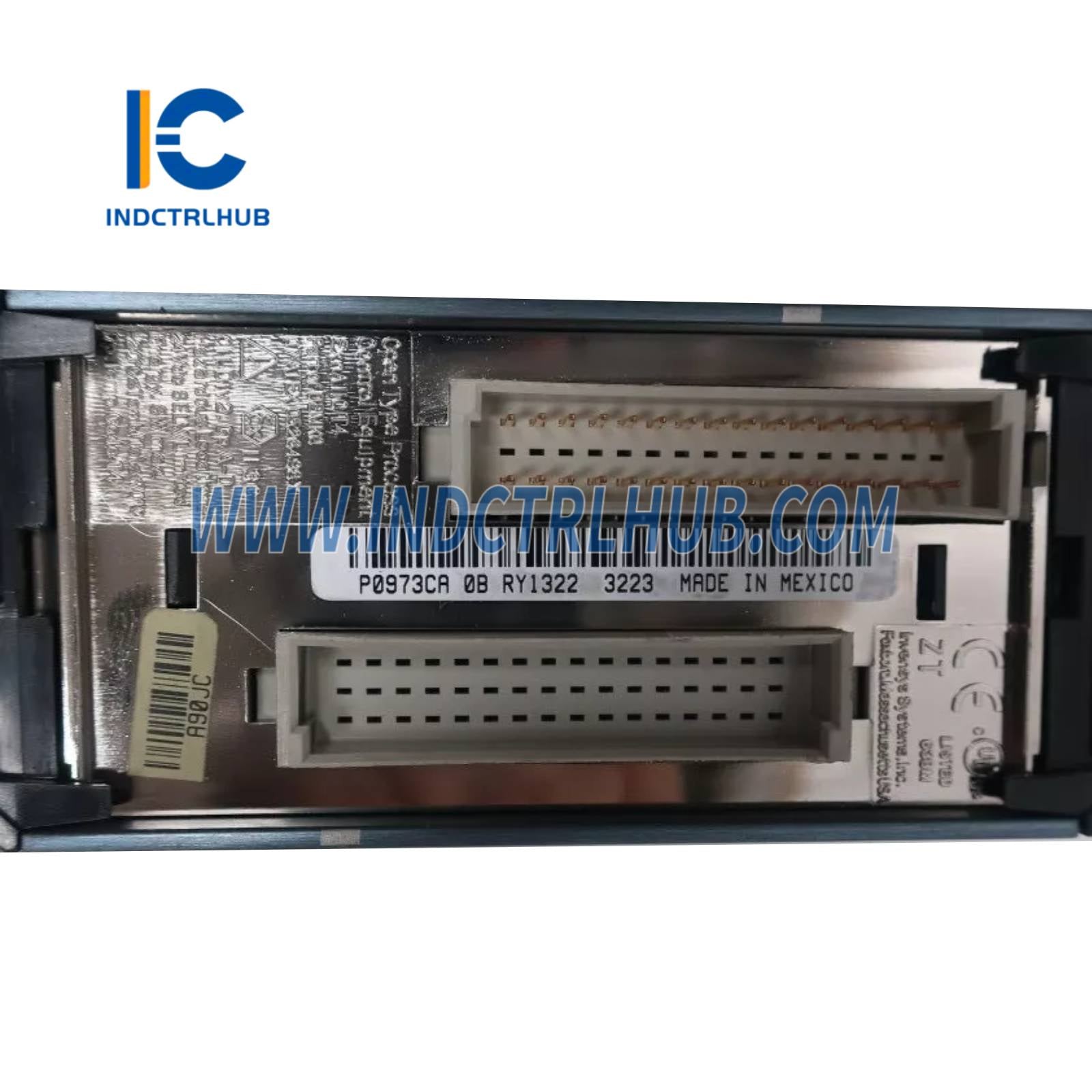

| Kết nối bản mạch | - Bản mạch hai khe: Bao gồm kết nối cáp I/O dự phòng đến FCP270s (một đầu nối cho bus A và B, hoặc cả hai với Bộ chia/Chấm dứt Fieldbus RH926KW) - Bản mạch bốn khe: Hỗ trợ hai FCP270 và hai FEM100 với bộ chia/kết hợp cáp quang |
| Mở rộng Fieldbus | Hỗ trợ các mô-đun FCM2F2/FCM2F4/FCM2F10 dự phòng để mở rộng cáp quang (lên đến 2 km, 4 km hoặc 10 km) để phân phối FBMs tại chỗ hoặc từ xa |
📦 Thông tin đặt hàng
| Trường | Chi tiết |
|---|---|
| Mã sản phẩm | P0973CA |
| Thành phần liên quan | - Bản mạch mở rộng hai khe: P0973CG - Bản mạch mở rộng bốn khe: P0973CN - Bộ chia/Chấm dứt Fieldbus: RH926KW (thay thế P0926KW) - Mô-đun Giao tiếp Fieldbus: FCM2F2, FCM2F4, FCM2F10 - Bộ xử lý tương thích: FCP270 |
| Tài liệu PSS liên quan | - PSS 21H-1B9: Bộ xử lý điều khiển trường 270 (FCP270) - PSS 31H-2SOV: Tổng quan hệ thống con Series 200 tiêu chuẩn - PSS 31H-2SBASPLT: Bản mạch Series 200 tiêu chuẩn - PSS 31H-2FCM: Mô-đun Giao tiếp Fieldbus, FCM2F2/FCM2F4/FCM2F10 |
