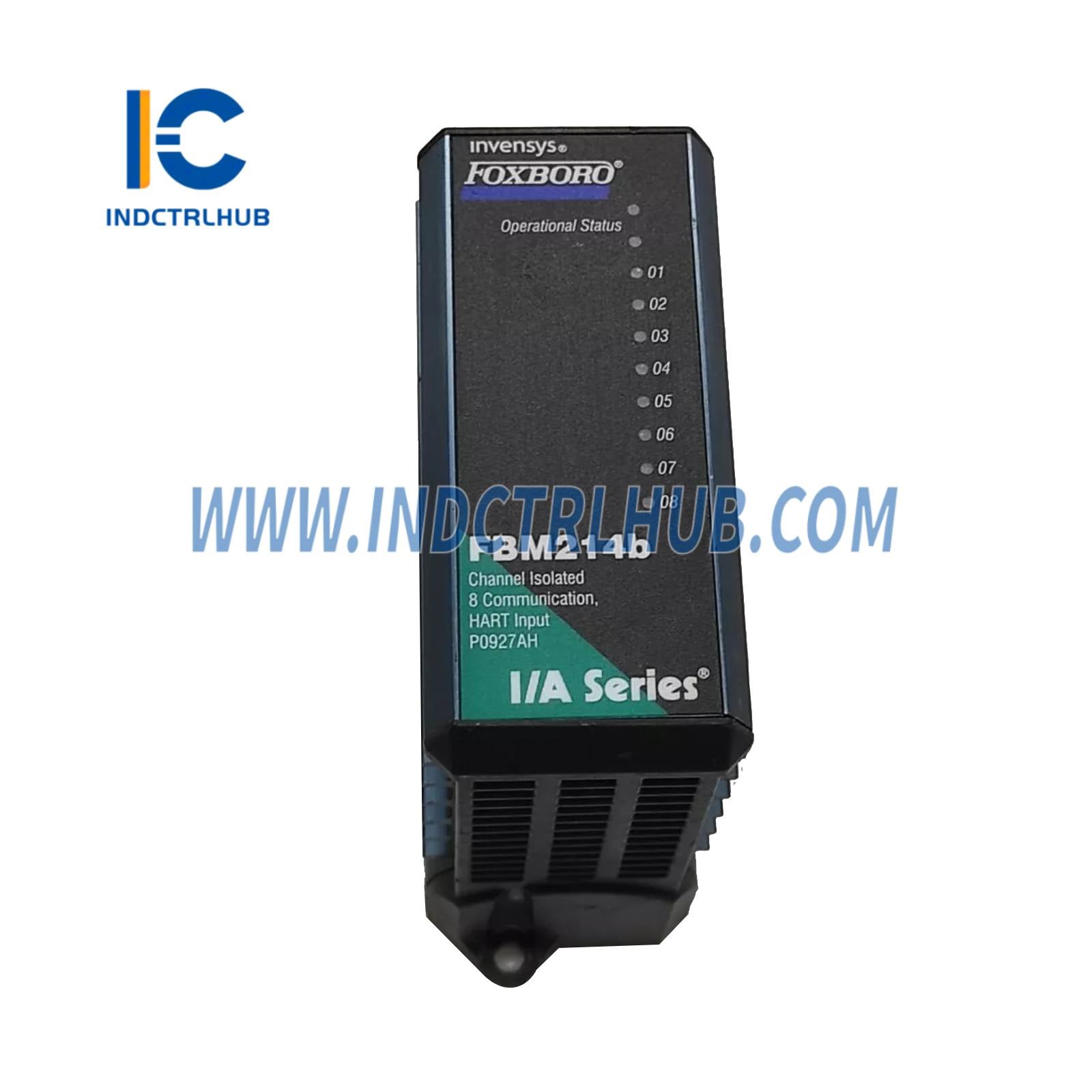

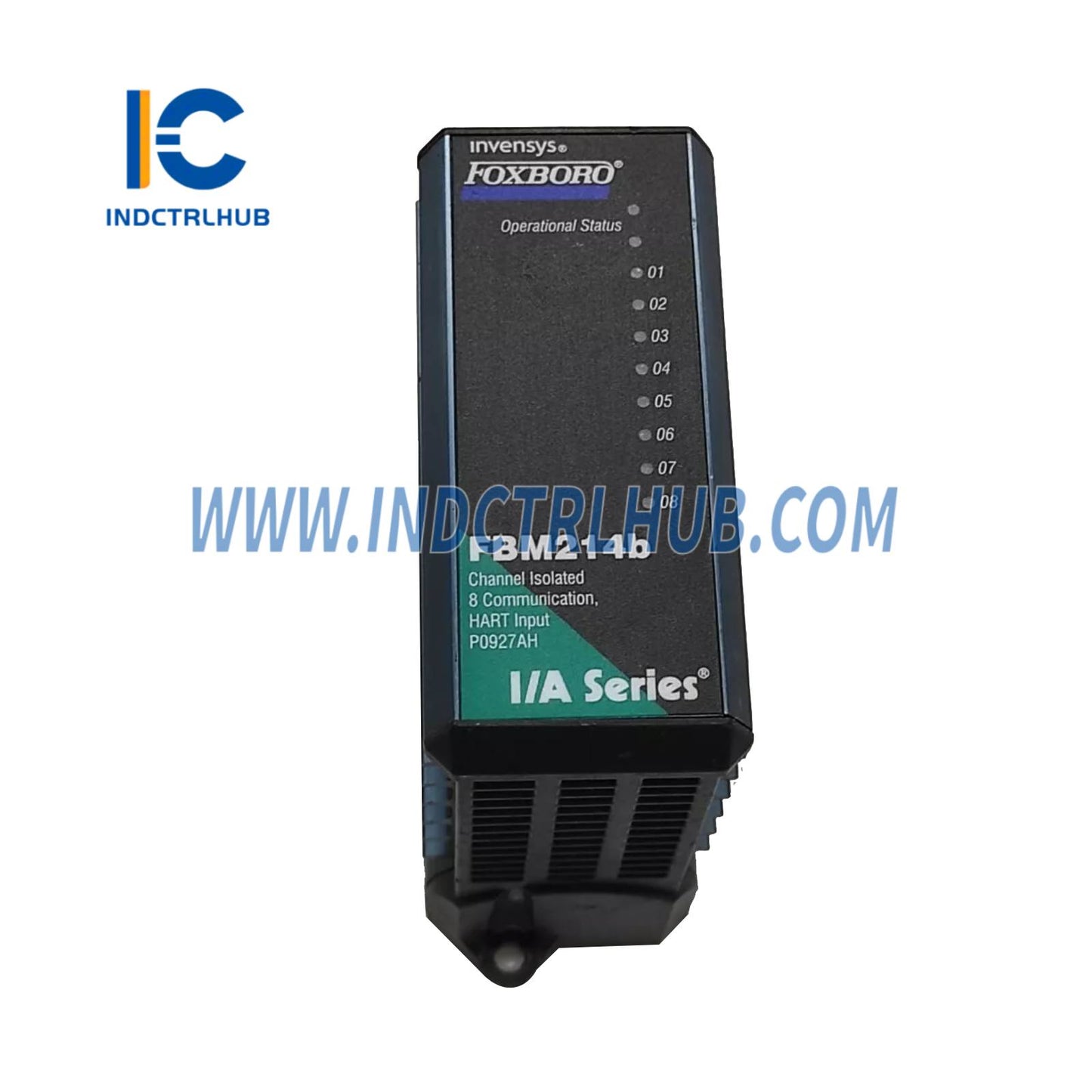

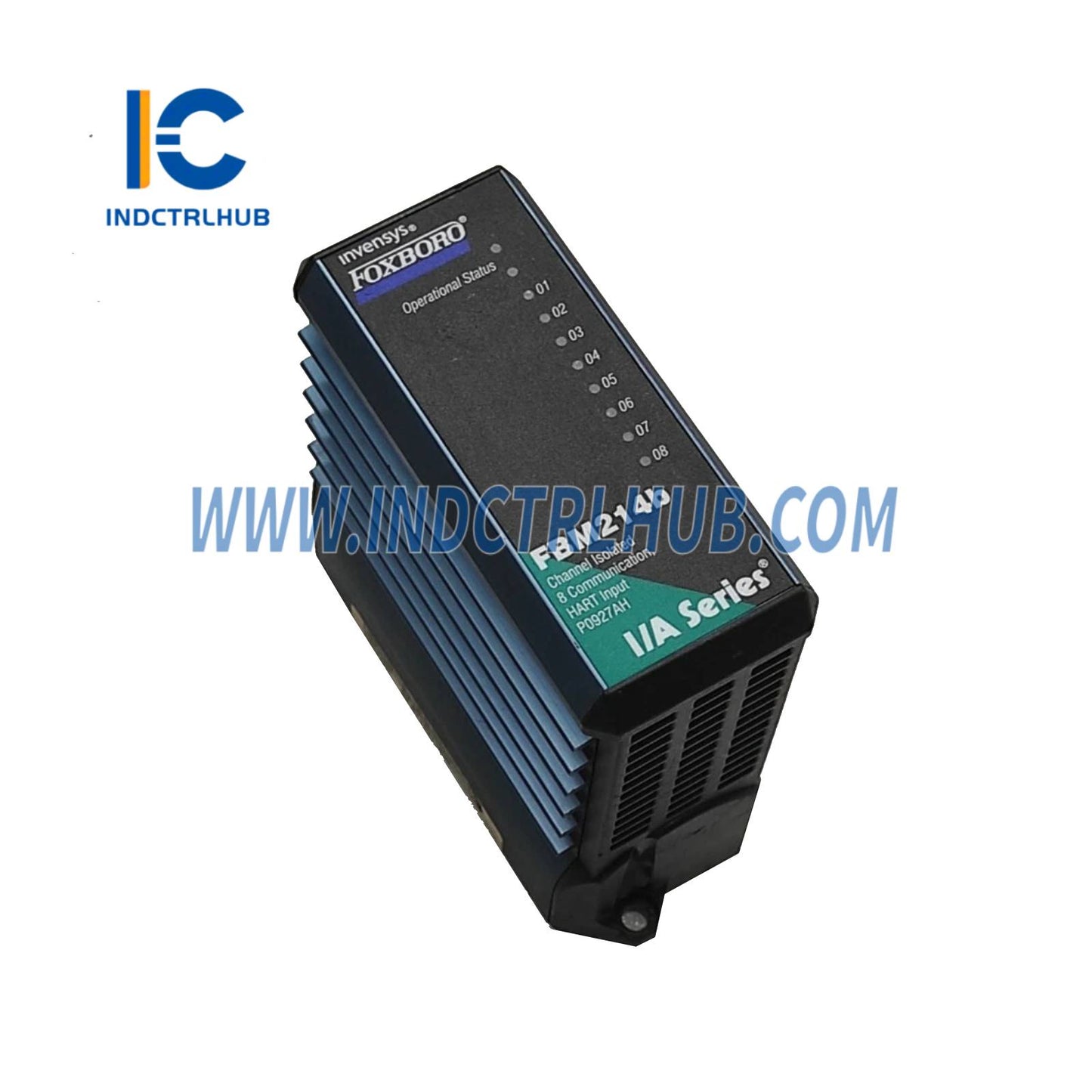

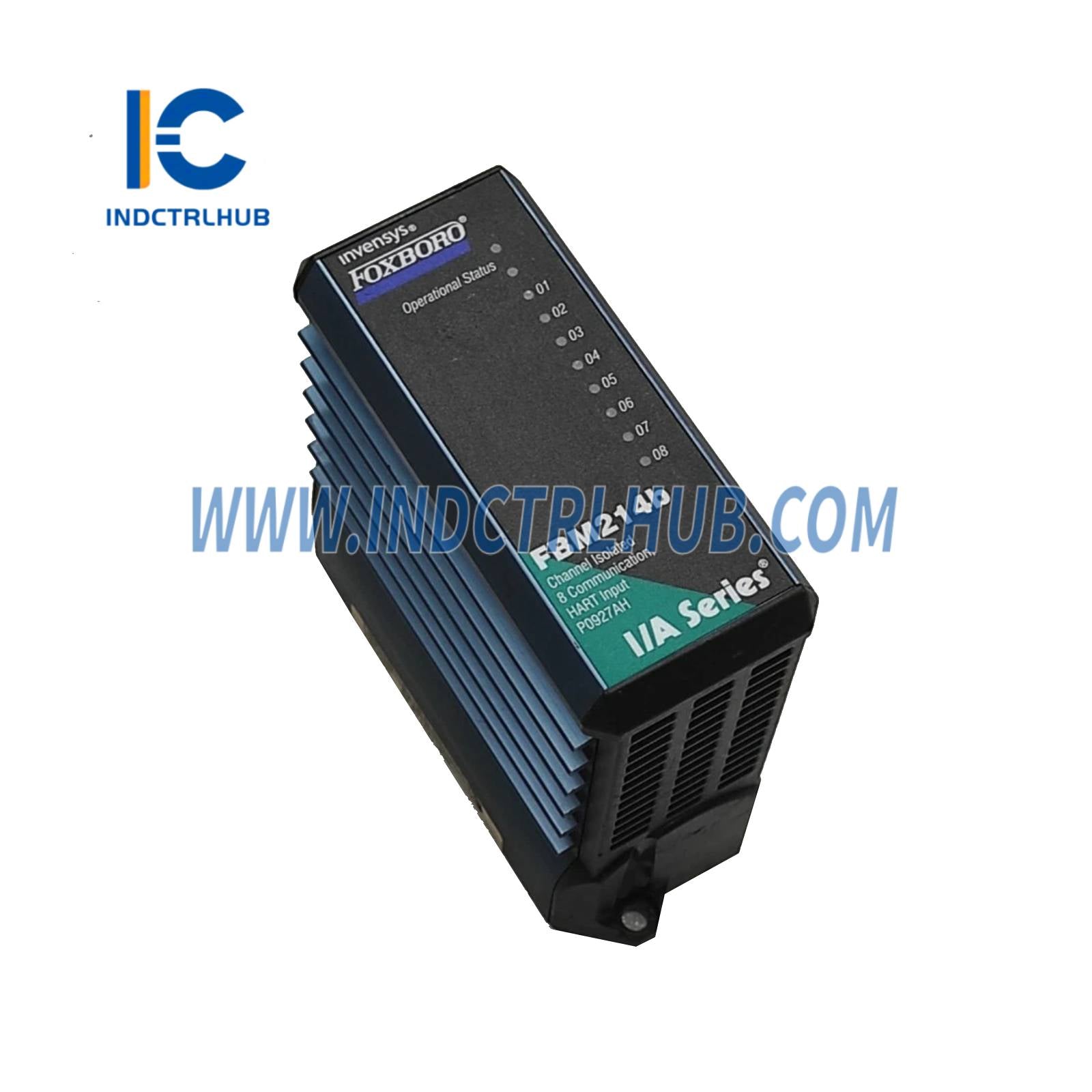

Thông số sản phẩm cho P0927AH (Mô-đun đầu vào giao tiếp FBM214b HART)
📘 Tổng quan sản phẩm
| Trường | Chi tiết |
|---|---|
| Nhà sản xuất | Foxboro (thuộc Schneider Electric) |
| Mã sản phẩm | RH927AH (thay thế P0927AH) |
| Loại sản phẩm | Mô-đun đầu vào giao tiếp FBM214b HART |
| Chức năng | Cung cấp tám kênh đầu vào analog 4–20 mA cách ly riêng biệt với hỗ trợ giao tiếp HART |
| Độ tương thích hệ thống | Hệ thống tự động hóa quy trình Foxboro Evo™ |
| Tài liệu PSS liên quan | PSS 31H-2S214 (FBM214b, Mô-đun đầu vào giao tiếp HART) |
⚙️ Thông số kỹ thuật chức năng
| Tính năng | Thông số |
|---|---|
| Kênh đầu vào | 8 kênh cách ly riêng biệt |
| Loại tín hiệu đầu vào | - Tín hiệu analog tiêu chuẩn 4–20 mA - Tín hiệu số HART Điều chế tần số (FSK) chồng lên 4–20 mA |
| Độ tương thích HART | Hỗ trợ thiết bị HART tuân thủ Phiên bản 5, 6 hoặc 7 |
| Giao tiếp | - Điểm-điểm, chủ/tớ, bất đồng bộ, bán song công ở 1200 baud - 2 tin nhắn mỗi giây - Hỗ trợ lệnh chung HART qua Bộ cấu hình thiết bị trường thông minh (IFDC) |
| Kiểm tra lỗi | Parity trên mỗi byte, một byte kiểm tra CRC |
| Khoảng cách tối đa | Lên đến 3030 m (10.000 ft) theo đặc tả lớp vật lý HART FSK HCF_SPEC-54, Phiên bản 8.1 (giảm khi có rào cản an toàn nội tại) |
| Độ chính xác đầu vào analog | ±0,03% toàn thang đo (bao gồm phi tuyến) |
| Hệ số nhiệt độ | 50 ppm/°C |
| Độ phân giải | 15 bit |
| Tốc độ cập nhật | 100 ms mỗi kênh |
| Thời gian tích hợp | 500 ms |
| Khả năng loại bỏ chế độ chung | >100 dB ở 50 hoặc 60 Hz |
| Khả năng loại bỏ chế độ bình thường | >35 dB ở 50 hoặc 60 Hz |
| Điện trở cảm biến | 61,5 Ω danh định |
| Tổng điện trở đầu vào | - Cung cấp điện bên ngoài: 282 Ω - Cung cấp điện bên trong: 302 Ω |
| Nguồn cung cấp vòng lặp | - Nội bộ: 24 V DC ±10% mỗi kênh, tối thiểu 18,5 V DC tại 20,5 mA - Ngoài: Tùy chọn, yêu cầu Mô-đun cân bằng cáp (RH903SV) cho 2+ kênh để ngăn chặn nhiễu chéo |
| Bảo vệ nguồn vòng lặp | Dòng giới hạn dưới 37 mA mỗi kênh |
| Giao tiếp Fieldbus | Fieldbus mô-đun 2 Mbps dự phòng (đường A hoặc B) |
| Yêu cầu phần mềm | I/A Series v8.2–v8.8 hoặc Control Core Services v9.0 trở lên |
📏 Thông số kỹ thuật vật lý

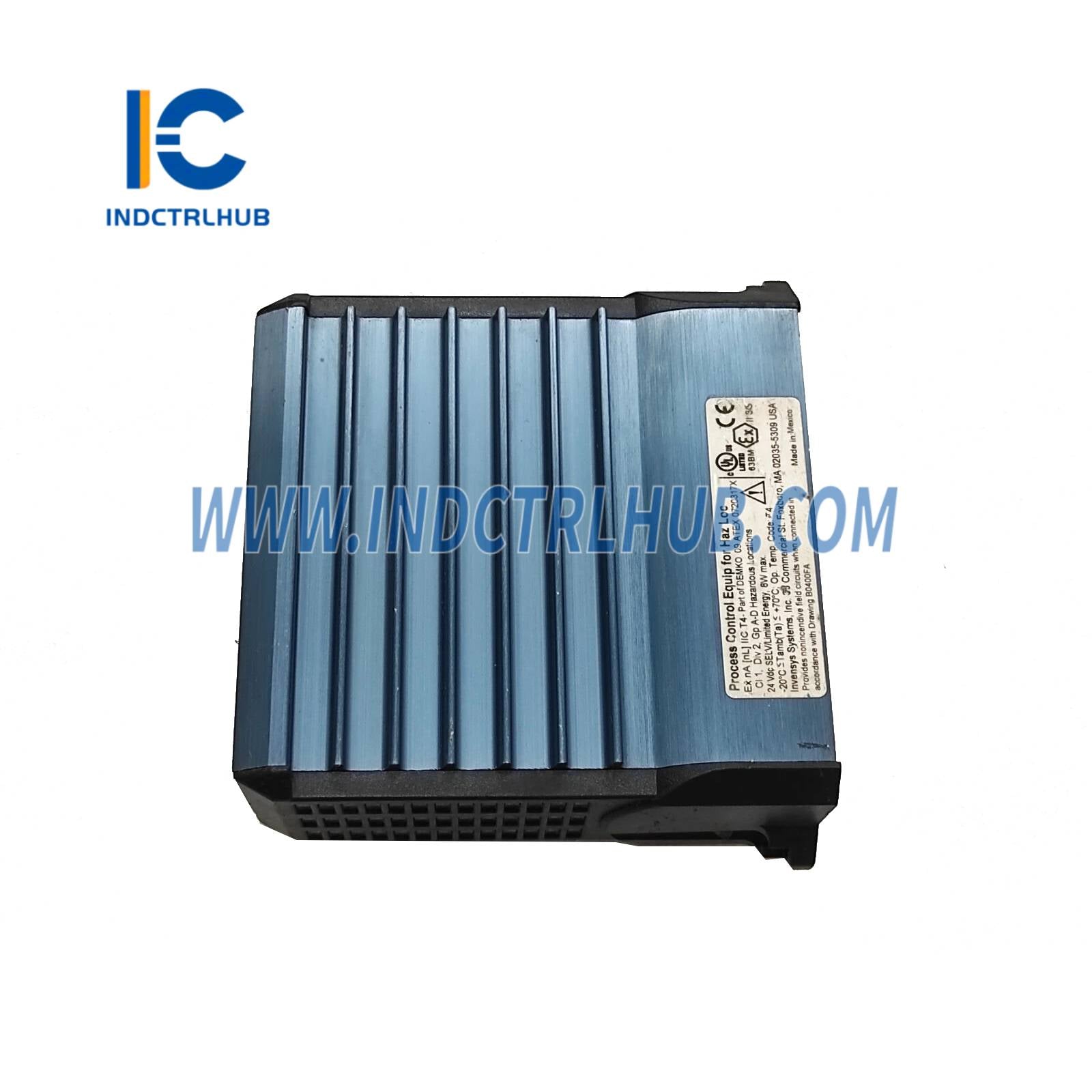

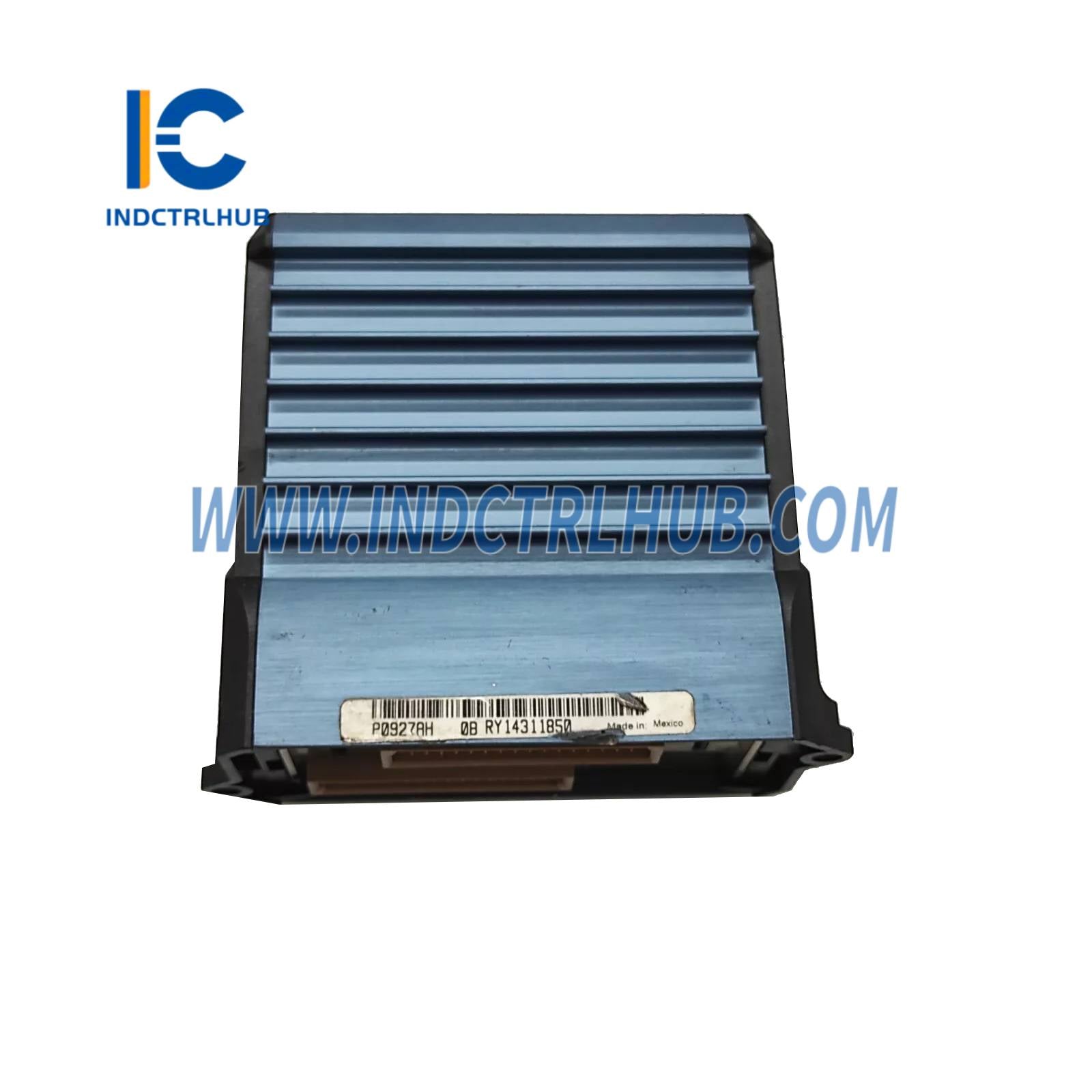

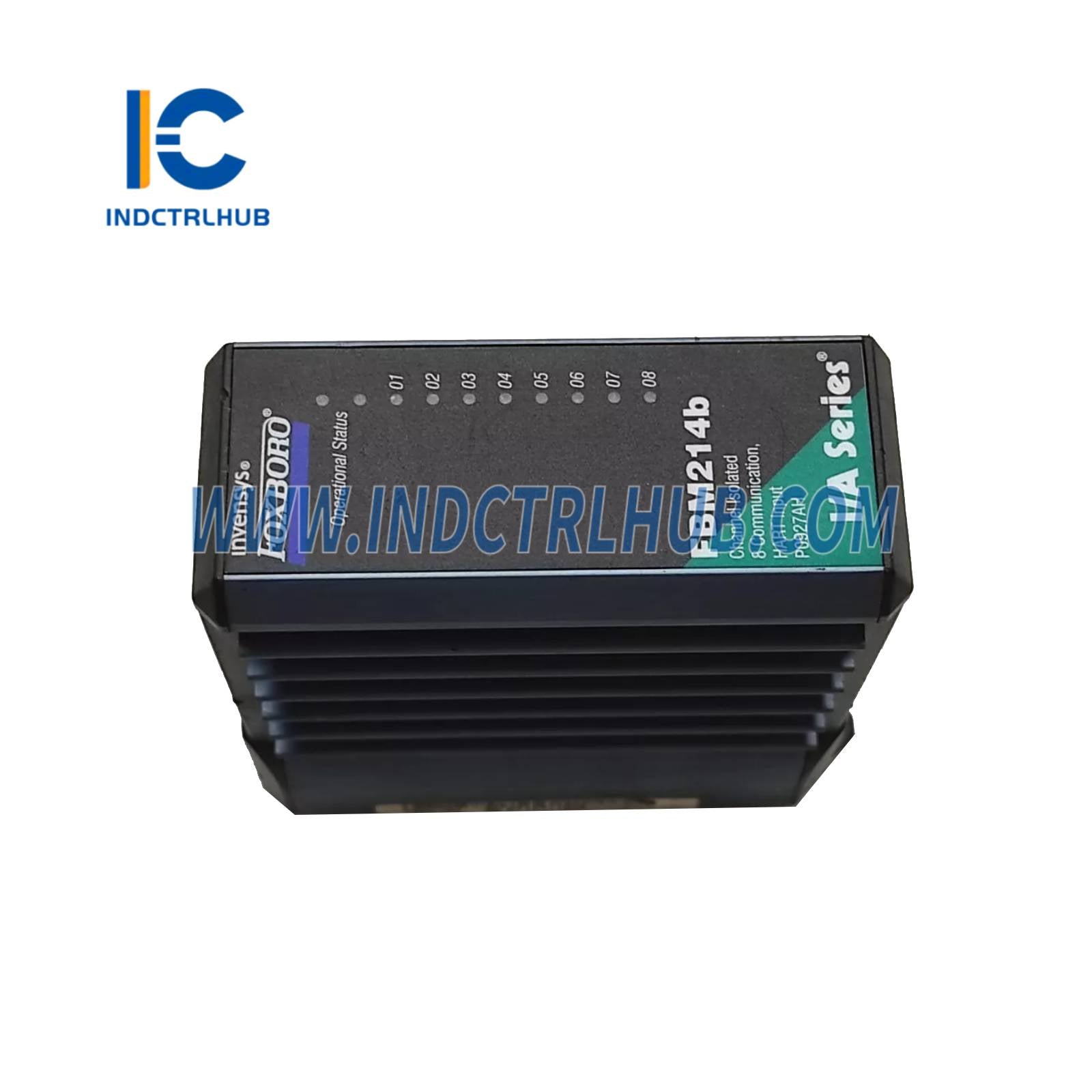

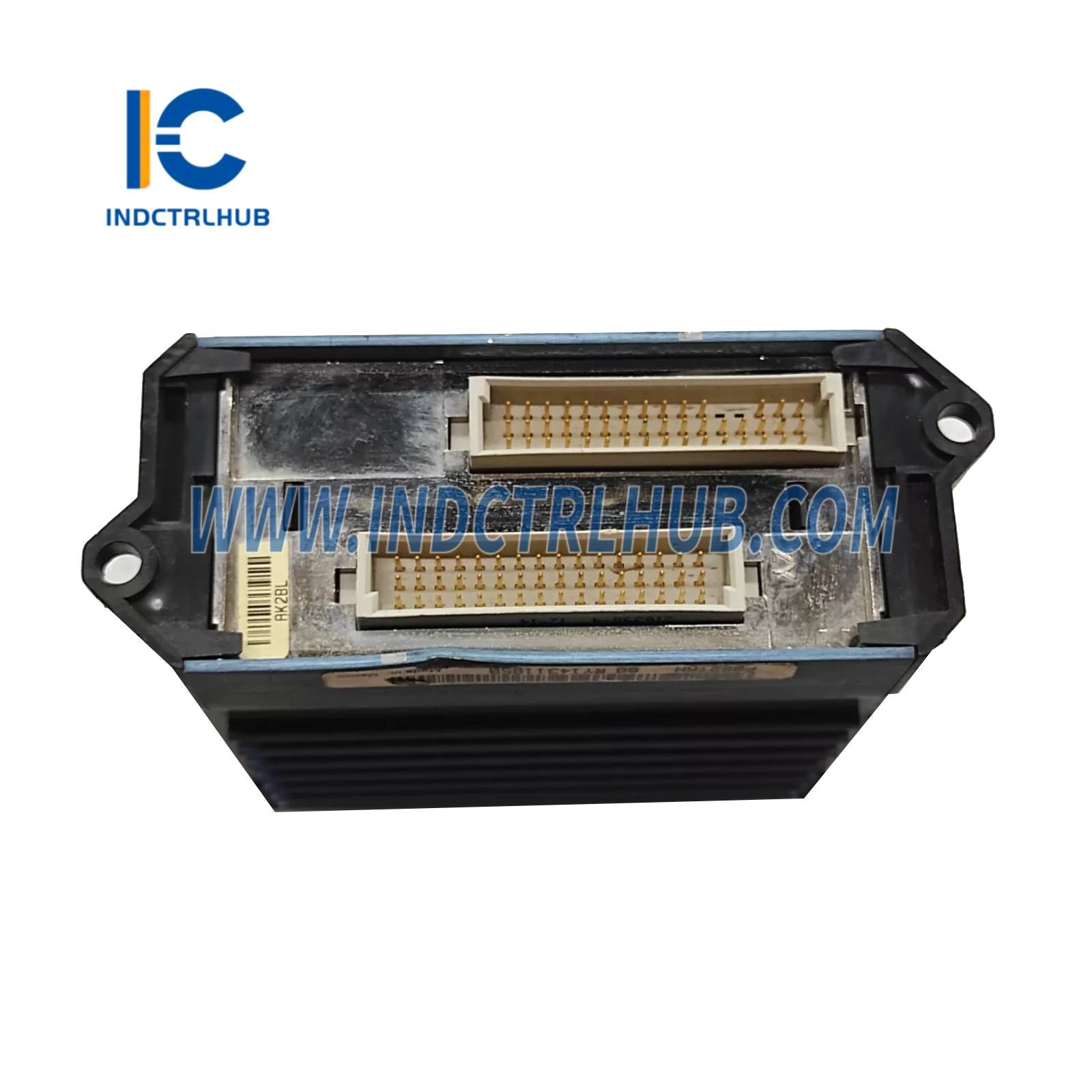

| Tính năng | Thông số |
|---|---|
| Trọng lượng | Khoảng 284 g (10 oz) |
| Kích thước | - Chiều cao: 102 mm (4 in), 114 mm (4,5 in) với tai gắn - Chiều rộng: 45 mm (1,75 in) - Chiều sâu: 104 mm (4,11 in) |
| Kết cấu | Bên ngoài bằng nhôm đùn chắc chắn |
| Gắn kết | - Đế mô-đun (ray DIN hoặc giá 19 inch với bộ kit gắn) - Tương thích với cấu trúc gắn chuyển đổi Series 100 |
| Chỉ báo trực quan | Đèn LED cho trạng thái hoạt động và hoạt động giao tiếp kênh |
| Đấu nối | - Kết nối với cụm đầu cuối gắn ray DIN (TA) qua cáp loại 1 - Mã TA: RH924JH (thay thế P0924JH) với đầu nối ép |
| Loại cáp | - Polyurethane (P/PVC) hoặc Low Smoke Zero Halogen (LSZH) - Chiều dài: 0,5 m (1,6 ft) đến 30 m (98,4 ft) (xem Bảng 2, trang 10) |
| Đầu nối cáp | - Đầu đế FBM: 37 chân D-subminiature - Đầu TA: 25 chân D-subminiature |
| Điện dây trường | - Loại ép: 0,2–4 mm² dây đặc, 0,2–2,5 mm² dây bện, 24–12 AWG - Dây bện có đầu cos: 0,2–2,5 mm² |
🌡️ Thông số môi trường
| Thông số | Thông số kỹ thuật |
|---|---|
| Nhiệt độ hoạt động | -20 đến +70°C (-4 đến +158°F) |
| Độ ẩm hoạt động | 5 đến 95% (không ngưng tụ) |
| Độ cao hoạt động | -300 đến +3.000 m (-1.000 đến +10.000 ft) |
| Nhiệt độ lưu trữ | -40 đến +70°C (-40 đến +158°F) |
| Độ ẩm lưu trữ | 5 đến 95% (không ngưng tụ) |
| Độ cao lưu trữ | -300 đến +12.000 m (-1.000 đến +40.000 ft) |
| Ô nhiễm | Lớp G3 (khắc nghiệt) theo ISA S71.04, EIA 364-65 Lớp III |
| Rung động | 7,5 m/s² (0,75 g) từ 5 đến 500 Hz |
✅ Tuân thủ quy định
| Loại chứng nhận | Chi tiết |
|---|---|
| EMC | - Chỉ thị EMC châu Âu 2004/108/EC và 2014/30/EU - Đạt tiêu chuẩn EN61326-1:2013 Lớp A về phát xạ và mức miễn nhiễm công nghiệp |

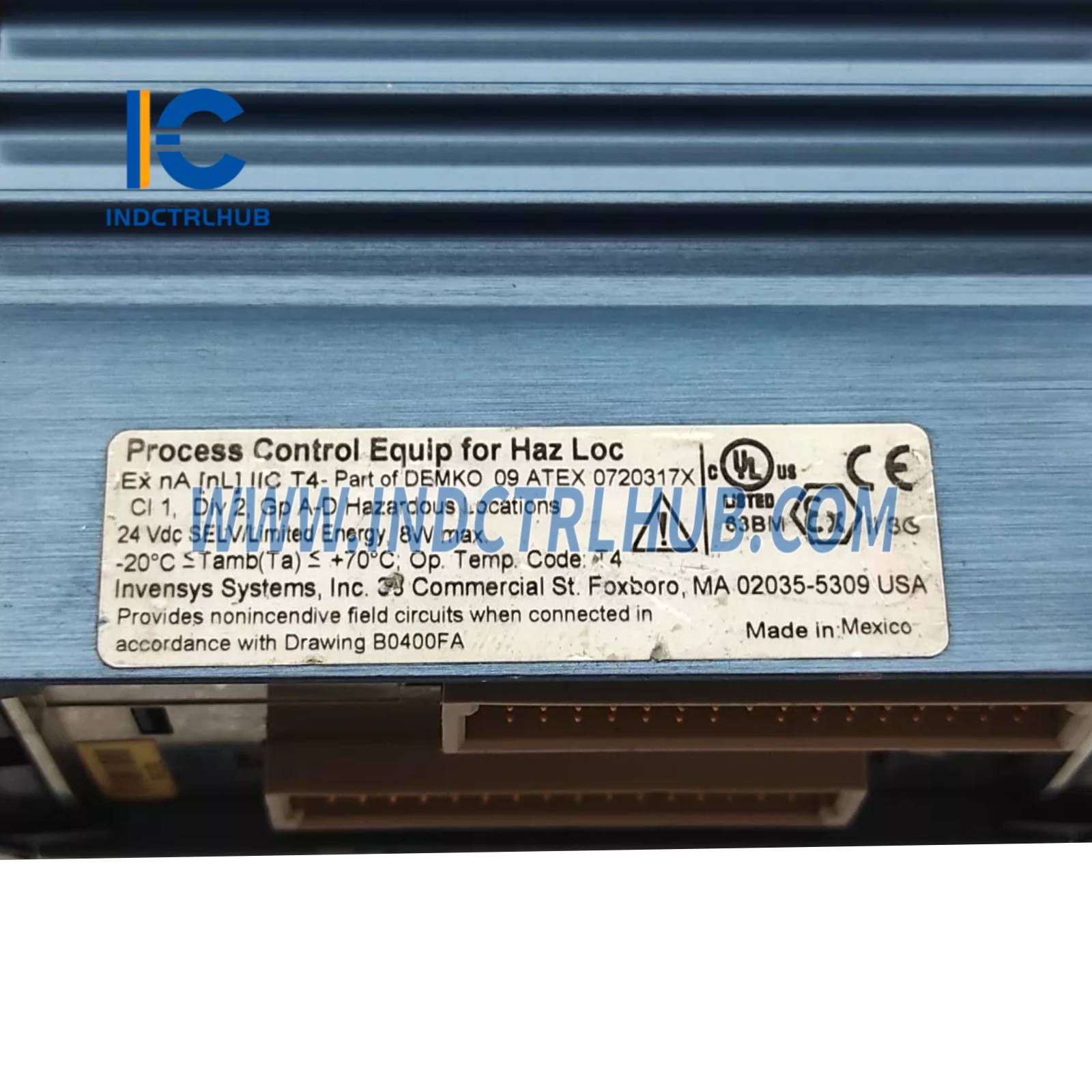

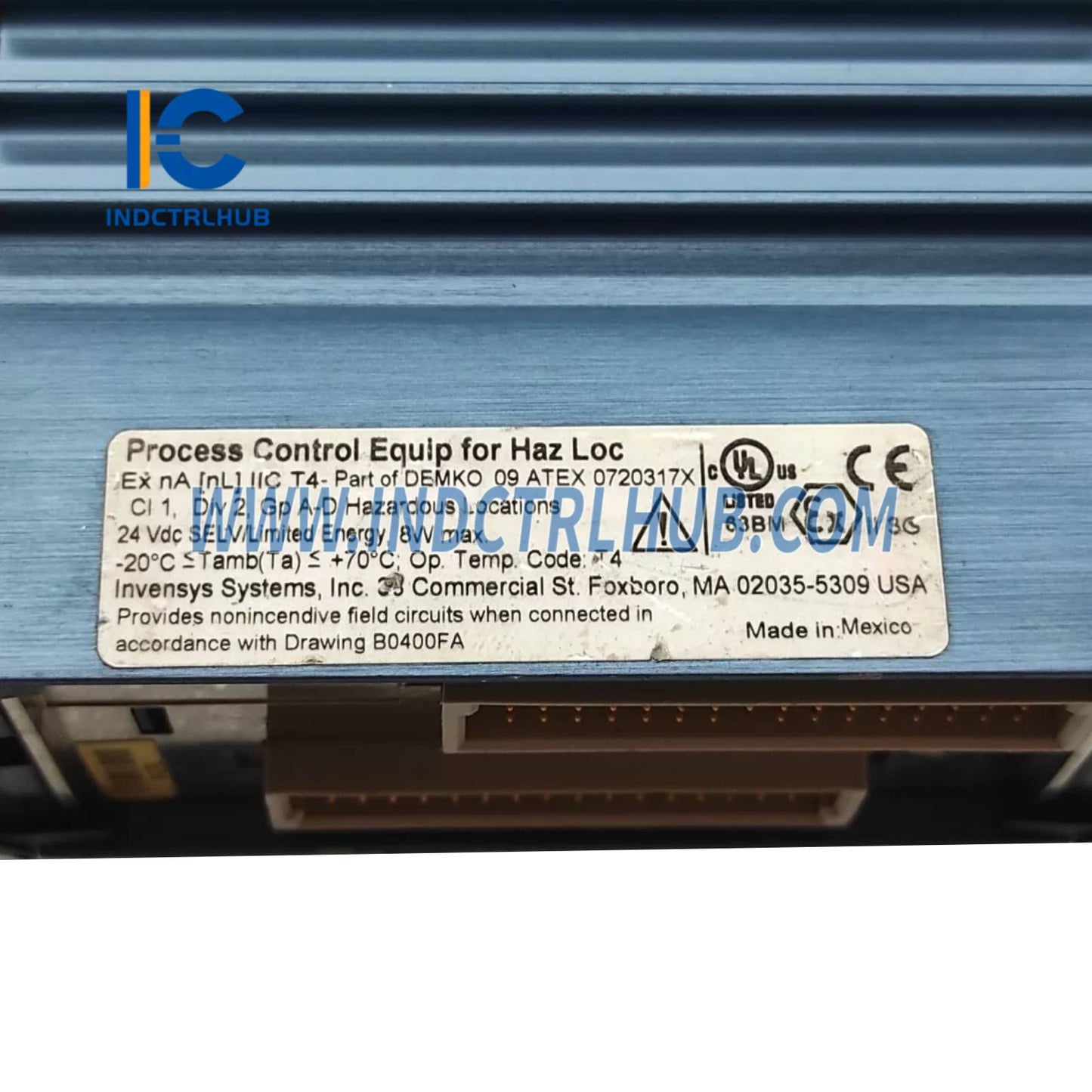

| An toàn sản phẩm | - Được UL/UL-C liệt kê cho Lớp I, Nhóm A-D, Phân khu 2, T4 (theo B0400FA) - Đáp ứng yêu cầu Lớp 2 (NFPA 70, CSA C22.1) - Chứng nhận DEMKO Ex nA IIC T4 cho Vùng 2 (theo B0400FA) |
| Tuân thủ RoHS | Tuân thủ Chỉ thị RoHS châu Âu 2011/65/EU |
| Chứng nhận hàng hải | Được phê duyệt loại ABS và chứng nhận Marine của Bureau Veritas cho Danh mục môi trường EC31 |
| Hiệu chuẩn | Không yêu cầu hiệu chuẩn cho mô-đun hoặc cụm đầu cuối |
🔧 Tính năng bổ sung
| Tính năng | Chi tiết |
|---|---|
| Cách ly | - Cách ly galvanic từng kênh với nhau, đất và logic mô-đun - Chịu được điện áp chế độ chung 600 V AC trong 1 phút |
| Yêu cầu nguồn | - Điện áp đầu vào: 24 V DC +5%/-10% (dự phòng) - Công suất tiêu thụ: tối đa 7 W - Tỏa nhiệt: tối đa 4 W |
| Mô-đun cân bằng cáp | - Mã sản phẩm: RH903SV (thay thế P0903SV) - Cần thiết cho nguồn điện ngoài với 2+ kênh để ngăn chặn nhiễu chéo - Bao gồm 4 balun |
| Tháo/lắp | Có thể tháo/lắp mà không cần ngắt kết nối dây trường, nguồn hoặc cáp giao tiếp |
| Nâng cấp Series 100 | Tương thích với RH924JH TA hoặc Bộ chuyển đổi cụm đầu cuối (TAA) cho thay thế FBM01 Series 100 |
📦 Thông tin đặt hàng
| Trường | Chi tiết |
|---|---|
| Mã sản phẩm | RH927AH (thay thế P0927AH) |
| Thành phần liên quan | - Cụm đầu cuối: RH924JH (thay thế P0924JH) - Mô-đun cân bằng cáp: RH903SV (thay thế P0903SV) - Cáp loại 1 (P/PVC): RH916DA–RH916DJ, RH931RM - Cáp loại 1 (LSZH): RH928AA–RH928AK |
| Tài liệu PSS liên quan | - PSS 31H-2SOV: Tổng quan hệ thống con Series 200 tiêu chuẩn - PSS 31H-2W100: Tổng quan nâng cấp hệ thống con FBM Series 100 - PSS 31H-2CERTS: Chứng nhận cơ quan - PSS 31H-2W4: Mô-đun bộ chuyển đổi cụm đầu cuối - PSS 31H-2SBASPLT: Đế mô-đun - PSS 31H-2W8: Cấu trúc gắn chuyển đổi Series 100 |
