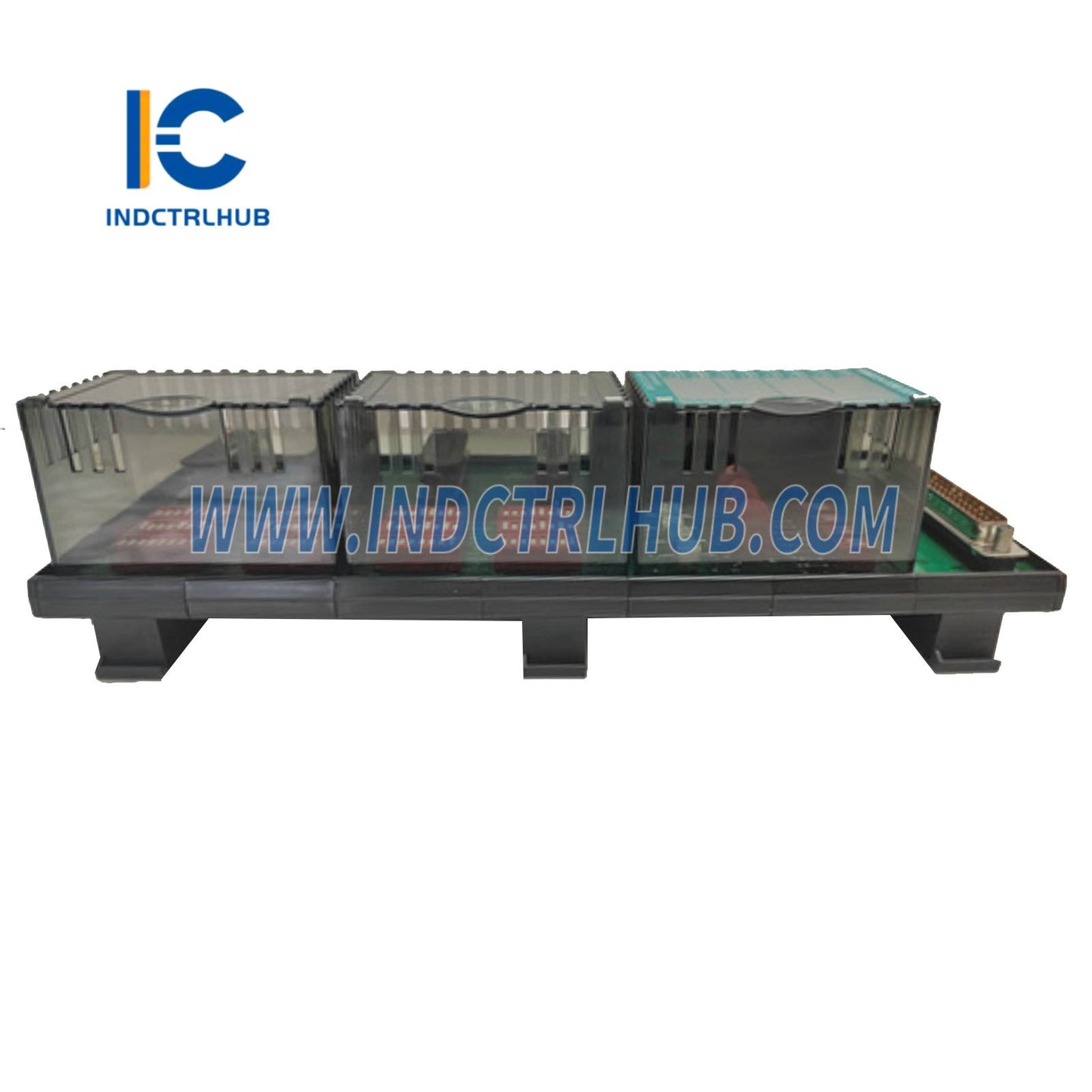

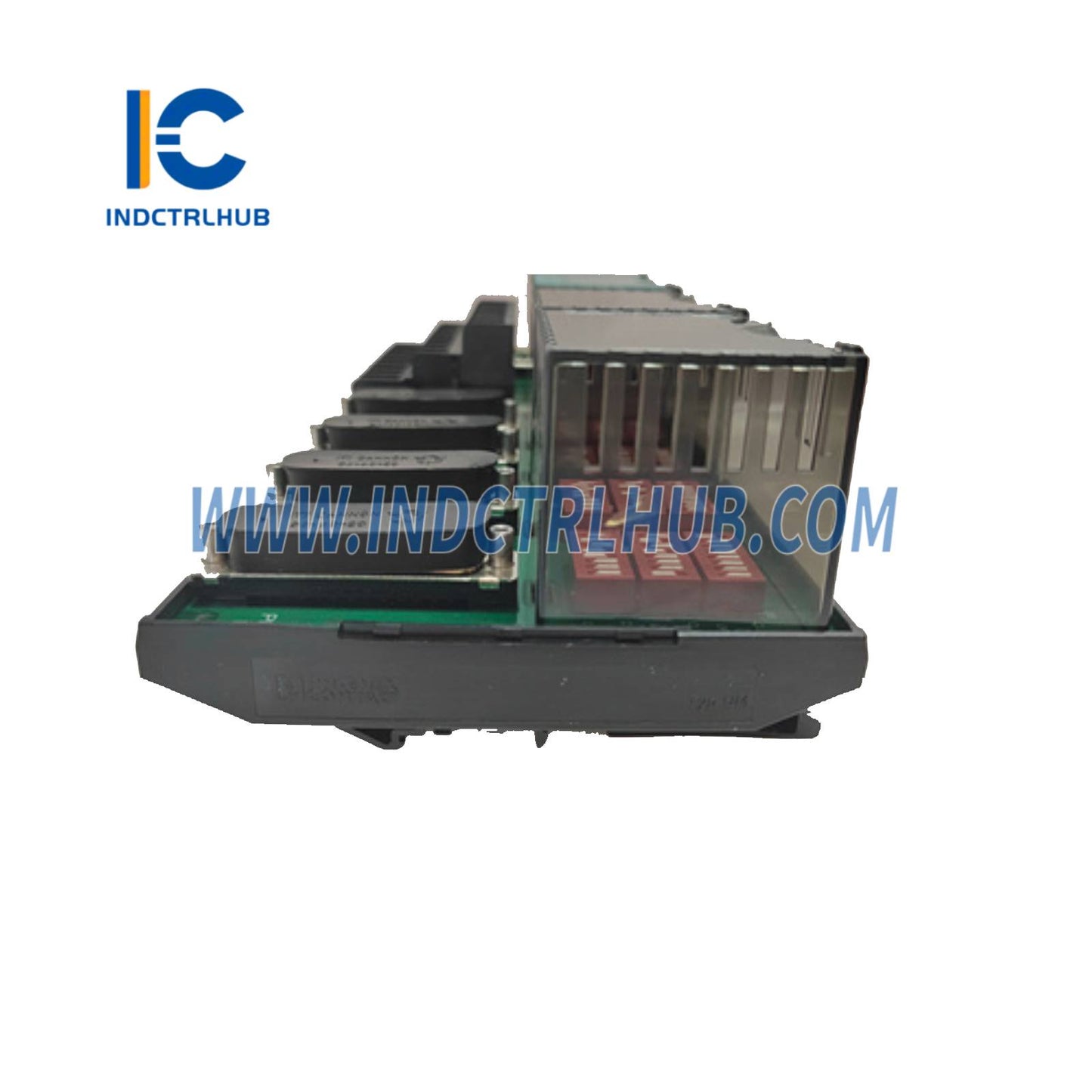

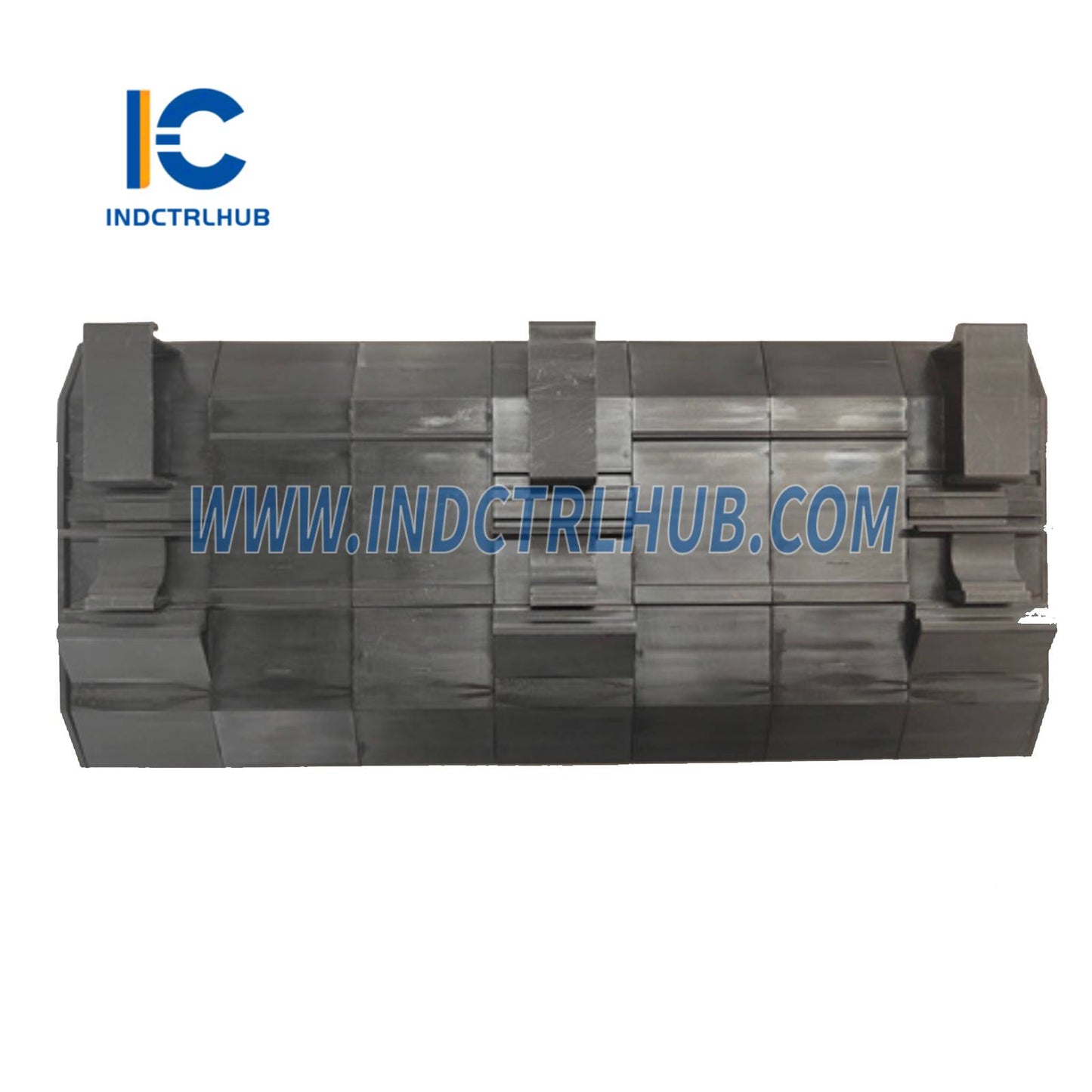

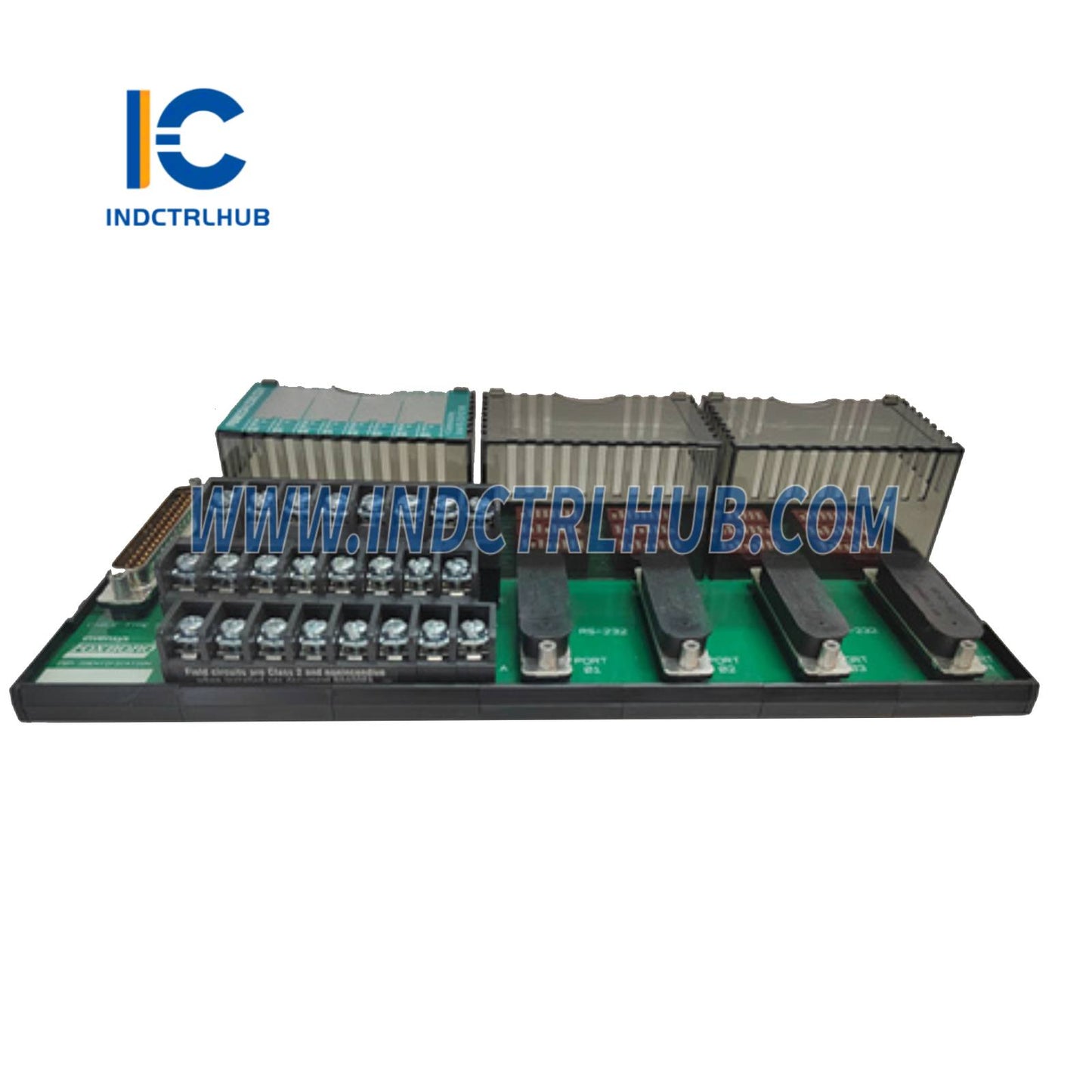

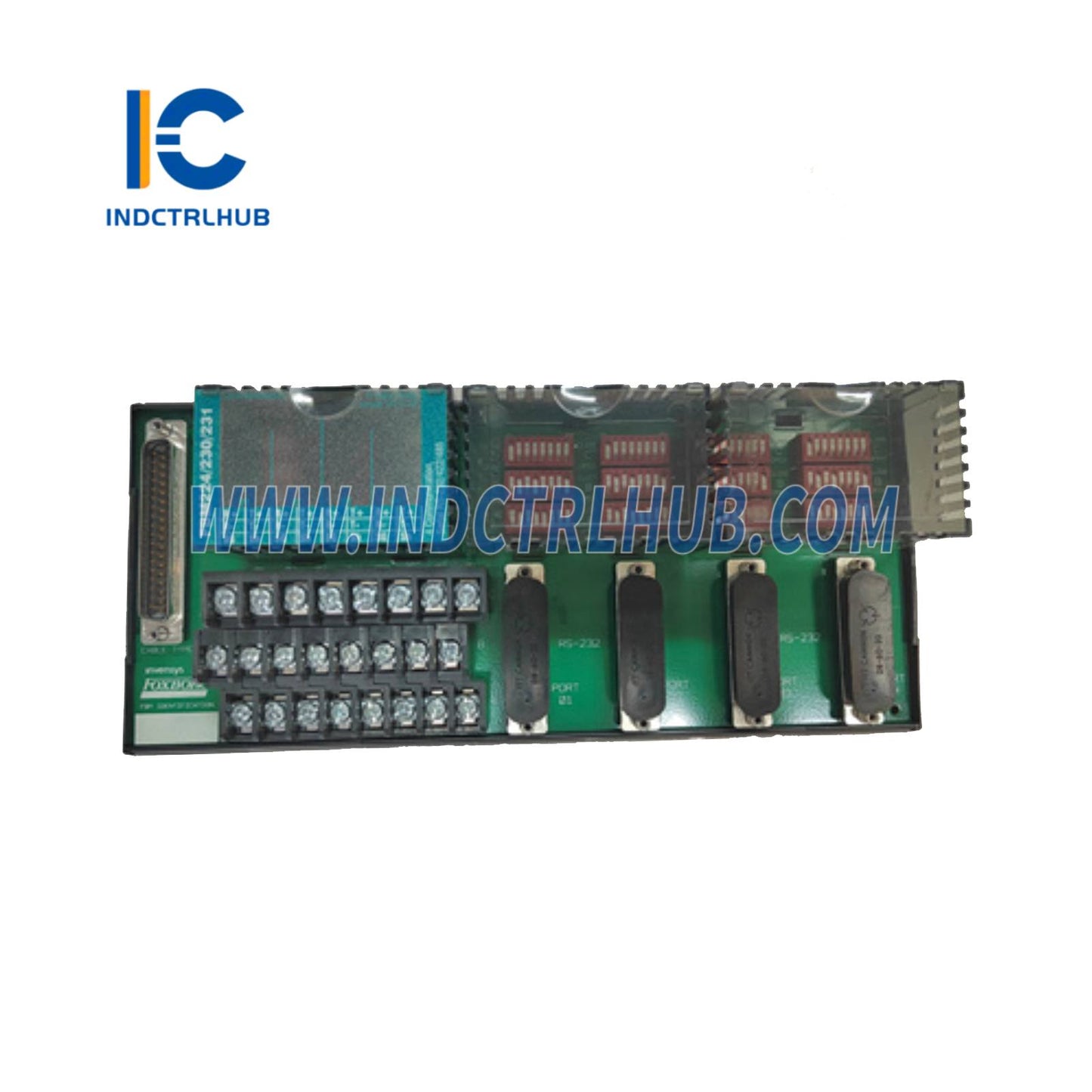

Thông số sản phẩm cho P0926PA (Bộ kết thúc đầu cáp Ring Lug)
📘 Tổng quan sản phẩm
| Trường | Chi tiết |
|---|---|
| Nhà sản xuất | Foxboro (thuộc Schneider Electric) |
| Mã sản phẩm | P0926PA |
| Loại sản phẩm | Bộ kết thúc đầu cáp Ring Lug cho truyền thông nối tiếp |
| Chức năng | Kết nối cổng nối tiếp trên đế FDC280 với thiết bị hiện trường nối tiếp (RS-232, RS-422, RS-485) qua cáp loại 5 |
| Độ tương thích hệ thống | Foxboro EcoStruxure DCS, đặc biệt cho Bộ điều khiển thiết bị hiện trường FDC280 |
| Tài liệu PSS liên quan | PSS 41H-2FDC280 (Bộ điều khiển thiết bị hiện trường 280) |
⚙️ Thông số chức năng
| Tính năng | Thông số kỹ thuật |
|---|---|
| Mục đích | Hỗ trợ truyền thông nối tiếp giữa FDC280 và các thiết bị hiện trường |
| Giao thức hỗ trợ | - RS-232 (qua cáp DB-25 đến thiết bị/modem/bộ chuyển đổi do khách hàng cung cấp) - RS-422 (truyền thông 4 dây) - RS-485 (cáp đồng xoắn có lớp chắn, cặp dẫn đơn) |
| Cấu hình cổng | Kết nối với một trong bốn cổng nối tiếp trên FDC280 (mỗi cổng có thể cấu hình cho RS-232, RS-422 hoặc RS-485) |
| Hỗ trợ thiết bị | - Tối đa 128 thiết bị hiện trường RS-485 qua bốn cổng (tối đa 32 thiết bị mỗi cổng) - Hỗ trợ thiết bị nối tiếp một cổng và hai cổng |
| Độ tương thích cáp | - Sử dụng cáp loại 5 Compact (RH100HV, RH100HW, RH100HX, RH100HY, RH100HZ) cho kết nối từ đế FDC280 đến bộ kết thúc - Cáp RS-232 cho thiết bị một cổng (RH970XD, RH970WY, RH970XC, RH970WX) - Cáp Y RS-232 cho cấu hình FDC280 chịu lỗi đến thiết bị một cổng (RH100MM, RH100MN) |
| Tốc độ truyền | 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 baud |
| Đặc điểm giao thức | Truyền thông không đồng bộ, ký tự 8-bit, chẵn/lẻ/không có parity, 1 hoặc 2 bit dừng |
| Loại kết thúc | Đầu cáp ring lug để gắn chắc chắn vào dây nối thiết bị hiện trường nối tiếp |
📏 Thông số vật lý
| Tính năng | Thông số kỹ thuật |
|---|---|
| Trọng lượng | Khoảng 363 g (0.8 lb) |
| Kích thước | - Chiều cao: 111 mm (4.37 in) - Chiều rộng: 216 mm (8.51 in) - Chiều sâu: Không xác định (tham khảo Hình 11, trang 28) (ước tính ~30–50 mm dựa trên các bộ tương tự) |
| Kết cấu | - Vật liệu: Có thể là PC và ABS hoặc vật liệu bền tương tự (không xác định, suy ra từ vật liệu đế) - Khả năng chống cháy: UL94 V0 (giả định dựa trên đế) |
| Lắp đặt | Thông thường được lắp trong tủ hiện trường hoặc gần thiết bị nối tiếp; chi tiết lắp đặt cụ thể không được cung cấp |

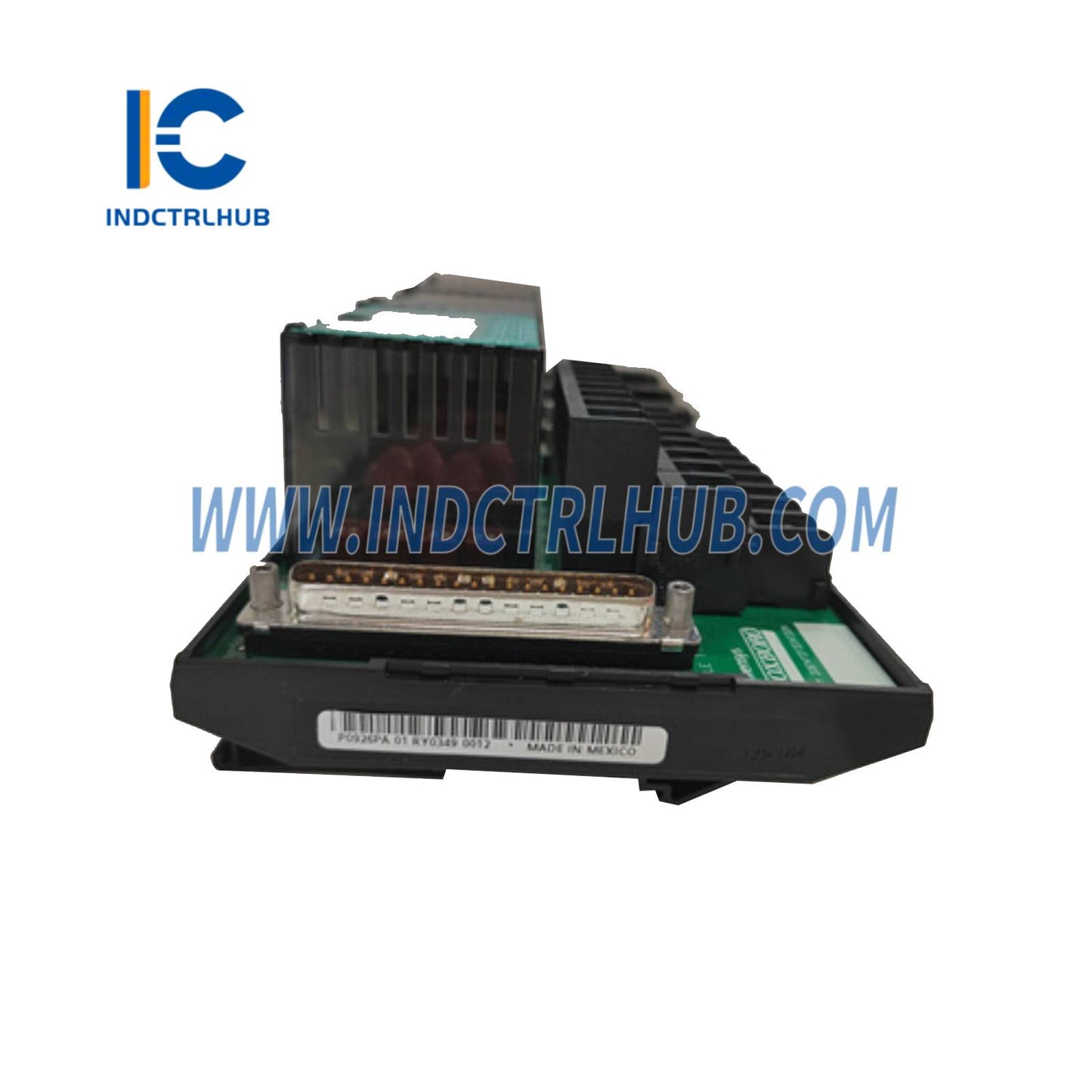

| Đầu nối | - Đầu vào: Đầu nối D-type 37 chân cho cáp loại 5 từ đế FDC280 - Đầu ra: Đầu cáp ring lug cho dây nối thiết bị nối tiếp |
| Cáp | - Cáp loại 5: 1.0 m (3.3 ft) đến 5.0 m (16.4 ft) (xem Bảng 1, trang 23) - Cáp RS-232 (một cổng): 6 m (20 ft) hoặc 12 m (40 ft) (xem Bảng 2, trang 23) - Cáp Y RS-232 (chịu lỗi): 6 m (20 ft) hoặc 12 m (40 ft) (xem Bảng 3, trang 23) |
🌡️ Thông số môi trường
| Thông số | Thông số kỹ thuật |
|---|---|
| Nhiệt độ hoạt động | -20 đến +70°C (-4 đến +158°F) (theo đế FDC280, trang 25) |
| Độ ẩm hoạt động | 5 đến 95% (không ngưng tụ) |
| Độ cao hoạt động | -300 đến +3,000 m (-1,000 đến +10,000 ft) |
| Nhiệt độ lưu trữ | -40 đến +70°C (-40 đến +158°F) |
| Độ ẩm lưu trữ | 5 đến 95% (không ngưng tụ) |
| Độ cao lưu trữ | -300 đến +12,000 m (-1,000 đến +40,000 ft) |
| Ô nhiễm | - Lớp G3 (khắc nghiệt) theo ISA S71.04 (không trong tủ hoặc lắp trong tủ) - Mức ô nhiễm 2 theo IEC 664-1 (lắp trong tủ) |
✅ Tuân thủ quy định
| Loại chứng nhận | Chi tiết |
|---|---|
| EMC | - Chỉ thị EMC 2014/30/EU - Đạt: EN 61326-1 Lớp A về phát xạ và mức độ miễn nhiễm công nghiệp (theo đế FDC280, trang 24) |
| An toàn sản phẩm | - Được liệt kê UL/UL-C cho Lớp I, Nhóm A-D, Phân khu 2; đáp ứng yêu cầu Lớp 2 (NFPA 70, CSA C22.1) khi lắp theo B0400FA - Chứng nhận ATEX (DEMKO) Ex nA IIC T4 Gc cho Vùng 2 (theo B0400FA) khi lắp trong tủ phù hợp |
| Tuân thủ RoHS | Tuân thủ Chỉ thị RoHS châu Âu 2011/65/EU, bao gồm các sửa đổi 2015/863 và 2017/2102 (theo FDC280, trang 19) |
| Đề xuất 65 | Chứa các hóa chất (ví dụ, chì) được bang California biết là gây ung thư và ảnh hưởng sinh sản (trang 30) |
🔧 Tính năng bổ sung
| Tính năng | Chi tiết |
|---|---|
| Độ tương thích | Thiết kế cho cổng nối tiếp FDC280; hỗ trợ cấu hình đơn và chịu lỗi (qua cáp Y cho thiết bị một cổng) |
| Lắp đặt | Kết nối với đế FDC280 qua đầu nối D-type 37 chân và cáp loại 5; đầu cáp ring lug giữ chắc dây nối thiết bị hiện trường |
| Hỗ trợ chịu lỗi | Hỗ trợ cấu hình FDC280 chịu lỗi với cáp Y RS-232 (RH100MM, RH100MN) cho thiết bị một cổng |
| Bảo trì | Cho phép tháo/lắp các mô-đun FDC280 mà không làm gián đoạn kết nối nối tiếp với thiết bị hiện trường |
📦 Thông tin đặt hàng
| Trường | Chi tiết |
|---|---|
| Mã sản phẩm | P0926PA (Bộ kết thúc đầu cáp Ring Lug cho truyền thông nối tiếp) |
| Thành phần liên quan | - Mô-đun FDC280: RH101FQ - Đế FDC280: RH101KF - Cáp loại 5: RH100HV, RH100HW, RH100HX, RH100HY, RH100HZ - Cáp RS-232: RH970XD, RH970WY, RH970XC, RH970WX - Cáp Y RS-232: RH100MM, RH100MN - Bộ kết thúc thay thế: RH926GH (Vít nén) |
| Tài liệu PSS liên quan | - PSS 41H-2FDC280: Bộ điều khiển thiết bị hiện trường 280 - B0400FA: Hướng dẫn sử dụng hệ thống con Chuẩn và Compact 200 Series - B0700GQ: Hướng dẫn sử dụng FDC280 |
