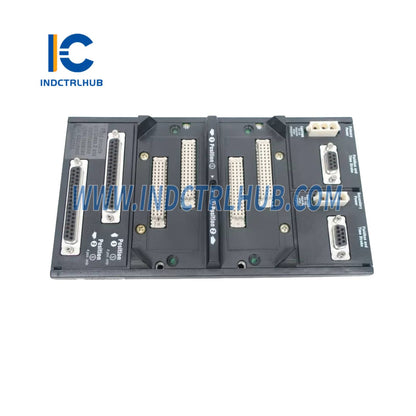

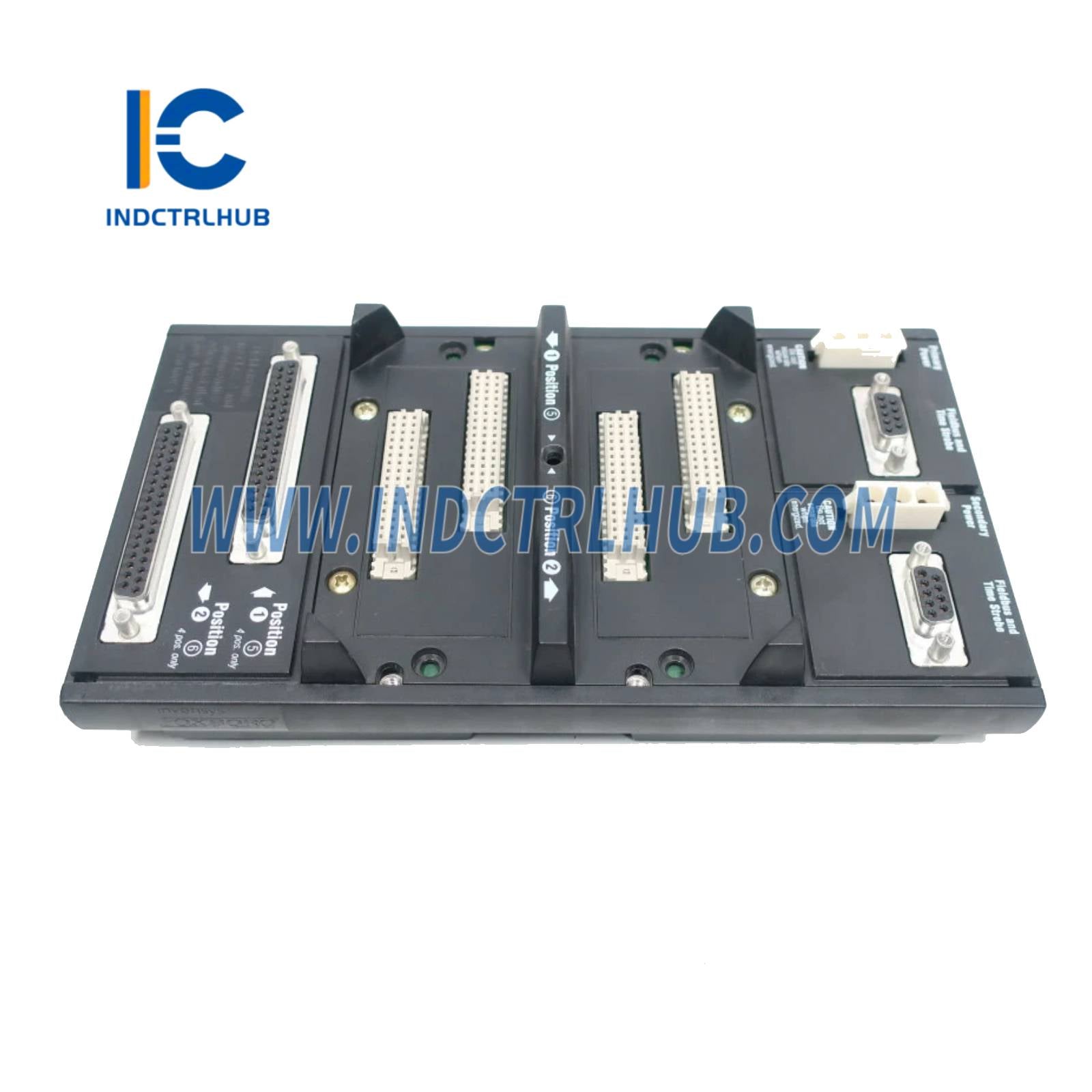

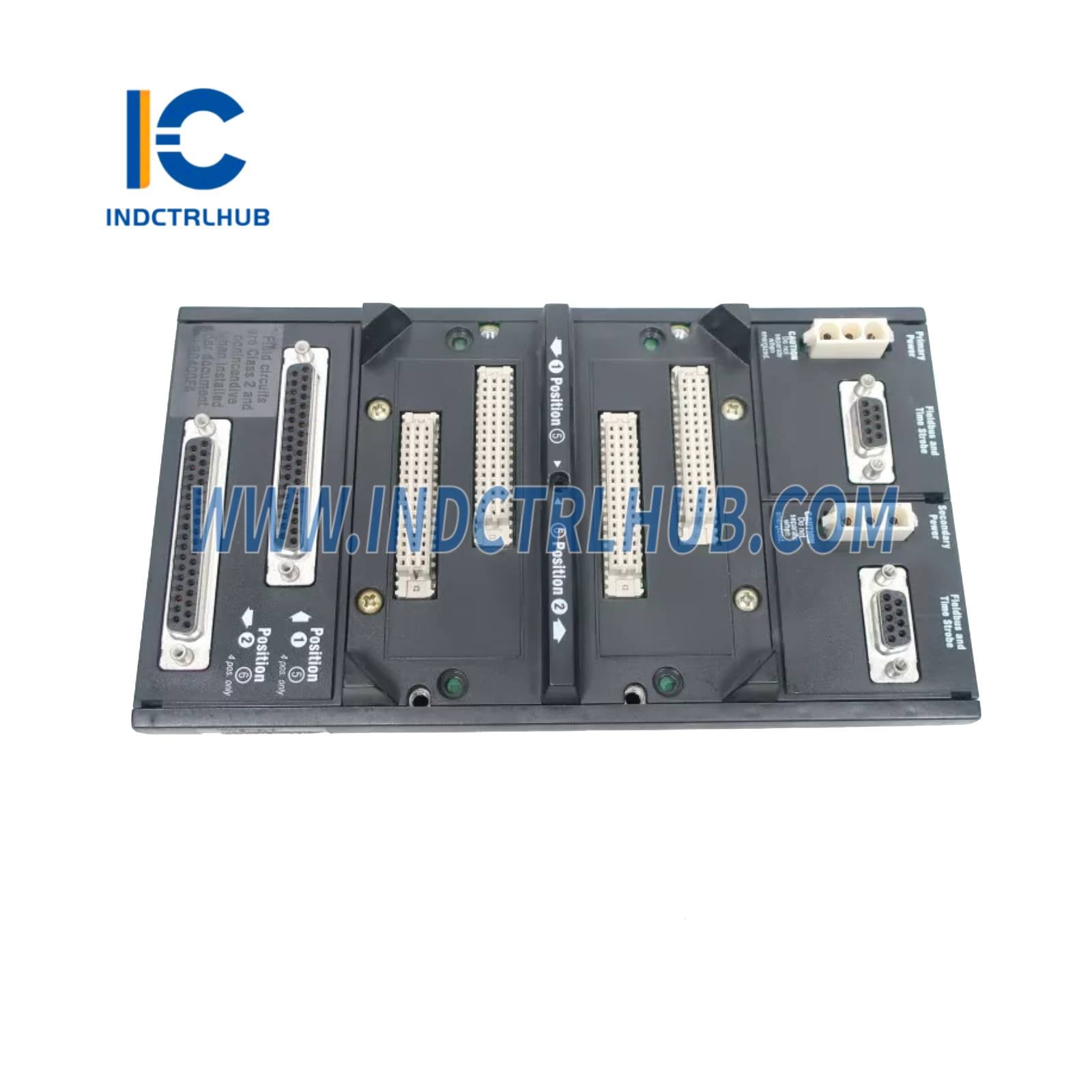

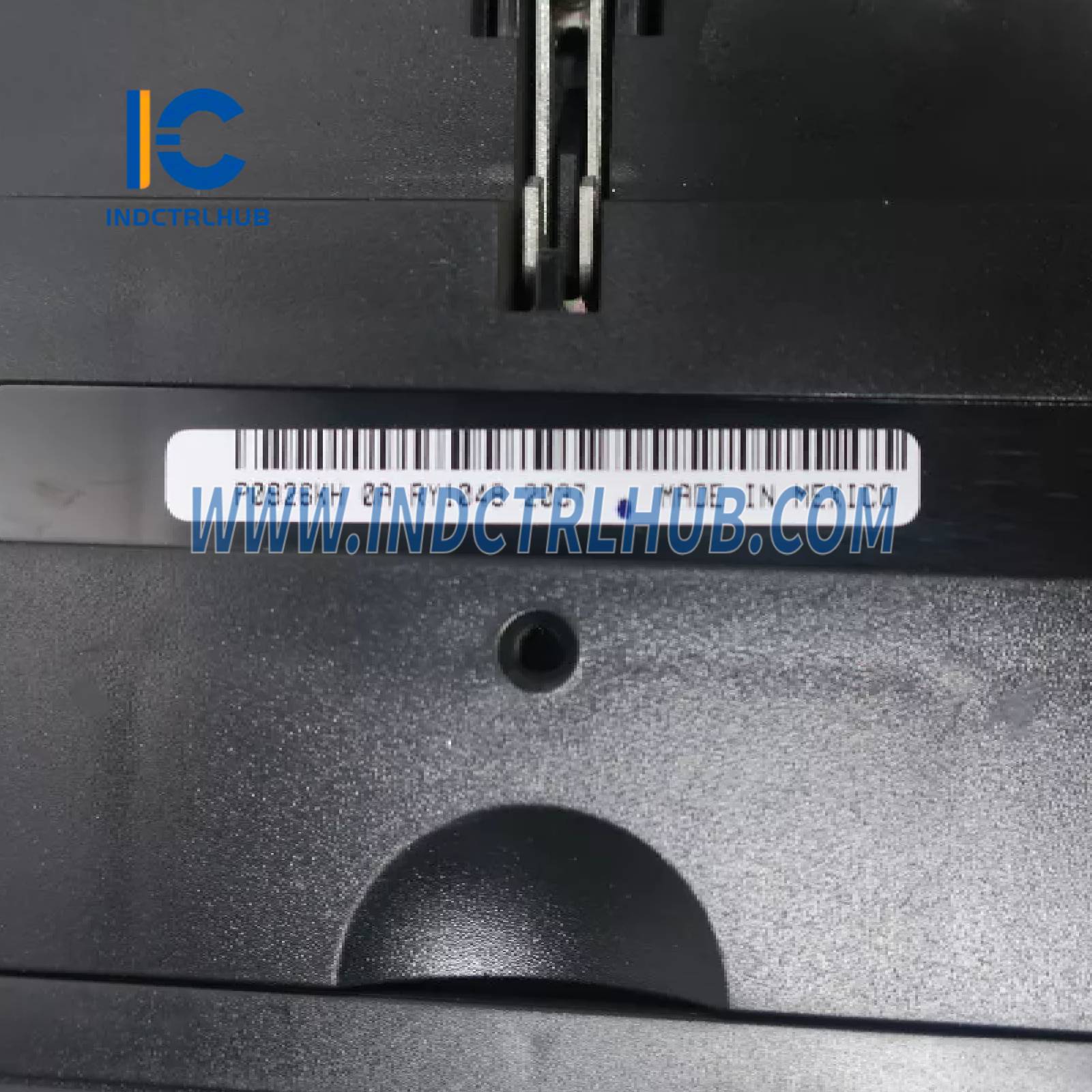

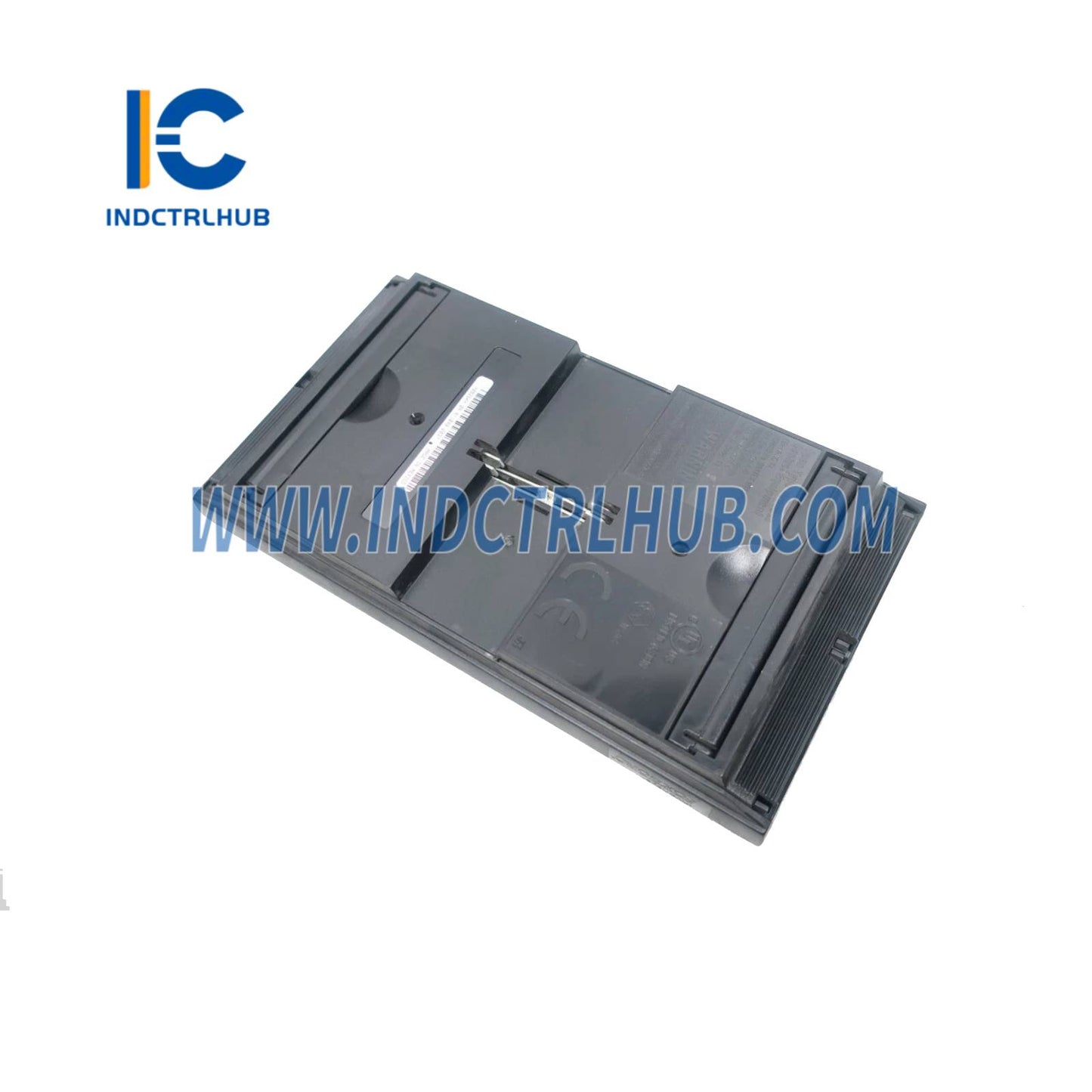

Thông số sản phẩm cho P0926KH (Bản mạch cơ sở mô-đun dọc 2 vị trí)
📘 Tổng quan sản phẩm
| Trường | Chi tiết |
|---|---|
| Nhà sản xuất | Foxboro (thuộc Schneider Electric) |
| Mã bộ phận | P0926KH |
| Loại sản phẩm | Bản mạch cơ sở mô-đun 2 vị trí (dọc) |
| Chức năng | Cung cấp nền tảng gắn kết và mặt sau truyền thông cho một hoặc cặp dự phòng của Mô-đun Truyền thông Hiện trường FCM100E |
| Khả năng tương thích hệ thống | Hệ thống con Foxboro Evo Standard 200 Series, hỗ trợ các mô-đun FCM100E |
| Tài liệu PSS liên quan | PSS 31H-2SBASEPLT |
⚙️ Thông số kỹ thuật chức năng
| Tính năng | Thông số kỹ thuật |
|---|---|
| Hỗ trợ mô-đun | Hỗ trợ một mô-đun FCM100E đơn hoặc cặp dự phòng của mô-đun FCM100E |
| Vị trí gắn | 2 vị trí, thiết kế cho FCM100E (cặp dự phòng phải chiếm các vị trí lẻ/chẵn liền kề) |
| ID bản mạch cơ sở | Địa chỉ cứng được lập trình là bản mạch cơ sở 0 (không có công tắc DIP nhận dạng bản mạch cơ sở) |
| Hỗ trợ Fieldbus | - Kết nối với Fieldbus mô-đun 2 Mbps cho FBM Series 200 - Hỗ trợ Fieldbus 268 Kbps cho FBM Series 100 qua bộ chia/kết thúc P0926LC |
| Kết nối nguồn | Đầu nối nguồn 24 V DC chính và phụ cho nguồn dự phòng |
| Kết nối Fieldbus | Hỗ trợ Fieldbus mô-đun A/B qua cáp xoắn đôi có lớp chắn; tương thích với bộ chia/kết thúc (ví dụ: P0916RB, P0926KW, P0926KZ, P0926LC) |
| Chiều dài Fieldbus | - 2 Mbps (FBM Series 200): Tối đa 60 m (198 ft) tổng cộng - 268 Kbps (FBM Series 100): Tối đa 1830 m (6000 ft) với FCM100E |
| Khả năng mở rộng | Có thể thêm vào nhóm bản mạch cơ sở hiện có hoặc mới để nâng cấp hệ thống mà không gián đoạn dịch vụ (yêu cầu bus A/B dự phòng) |
| Kiến trúc truyền thông | Hỗ trợ bus nối tiếp HDLC 2 Mbps dự phòng cho truyền thông giữa các bản mạch cơ sở |
| Cấu hình Letterbug | FCM100E sử dụng letterbug mềm (cấu hình qua I/A Series Letterbug Configurator), không dùng công tắc DIP |
📏 Thông số kỹ thuật vật lý
| Tính năng | Thông số kỹ thuật |
|---|---|
| Gắn kết | Gắn trên thanh DIN dọc (không cách ly, hỗ trợ cơ học); không áp dụng gắn giá cho cấu hình dọc |
| Kích thước | - Bản mạch cơ sở dọc 2 vị trí: ~124 mm chiều cao, ~150–200 mm chiều rộng, ~50–75 mm chiều sâu (ước lượng từ Hình 10, kích thước chính xác không được chỉ định) - Cần khoảng trống cho mô-đun FCM100E (theo PSS liên quan) |
| Khối lượng | Ước lượng ~0.3–0.5 kg (dựa trên 0.91 kg cho bản mạch cơ sở 8 vị trí; bản 2 vị trí nhỏ hơn) |
| Vật liệu | PC và ABS, chống cháy UL94 V0 |
| Màu sắc | Đen |
| Chốt cố định thanh DIN | 2–4 chốt (tùy kích thước bản mạch cơ sở, thường cho 2 vị trí) |
| Đi dây | - Dây nguồn: 0.4 m (16 in) đến 2.1 m (7 ft) - Dây Fieldbus mô-đun: 0.125 m (5 in) đến 60 m (198 ft), tổng chiều dài cho phép 60 m (198 ft) cho 2 Mbps |

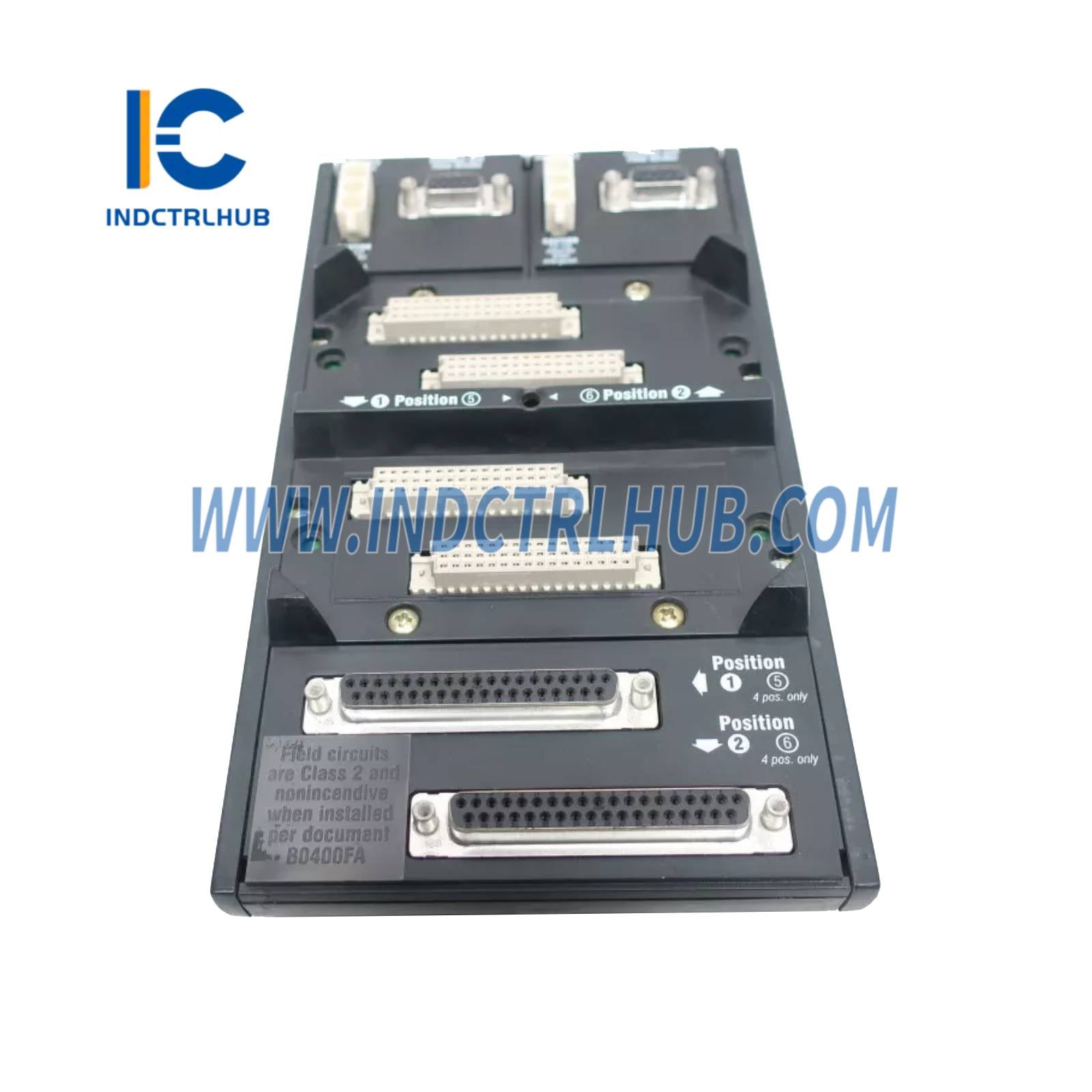

| Đầu nối | - Đầu nối có nhãn cho Fieldbus mô-đun A/B, nguồn và tín hiệu thời gian tùy chọn - Hướng dẫn mô-đun đảm bảo lắp đúng FCM100E |
🌡️ Thông số môi trường
| Thông số | Thông số kỹ thuật |
|---|---|
| Nhiệt độ hoạt động | -20 đến +70°C (-4 đến +158°F) |
| Độ ẩm hoạt động | 5 đến 95% (không ngưng tụ) |
| Độ cao hoạt động | -300 đến +3,000 m (-1,000 đến +10,000 ft) |
| Nhiệt độ lưu trữ | -40 đến +70°C (-40 đến +158°F) |
| Độ ẩm lưu trữ | 5 đến 95% (không ngưng tụ) |
| Độ cao lưu trữ | -300 đến +12,000 m (-1,000 đến +40,000 ft) |
| Ô nhiễm | Lớp G3 (khắc nghiệt) theo ISA S71.04 (không vỏ hoặc gắn trong vỏ); Mức ô nhiễm 2 theo IEC 664-1 |
✅ Tuân thủ quy định
| Loại chứng nhận | Chi tiết |
|---|---|
| EMC | Tuân thủ Chỉ thị EMC Châu Âu 89/336/EEC; đáp ứng: - EN 50081-2 (Phát xạ) - EN 50082-2 (Miễn nhiễm) - EN 61326 Phụ lục A (Công nghiệp) - CISPR 11 Lớp A - IEC 61000-4-2 (ESD: ±4 kV tiếp xúc, ±8 kV không khí) - IEC 61000-4-3 (Phát xạ: 10 V/m, 80–1000 MHz) - IEC 61000-4-4 (EFT: ±2 kV trên I/O, nguồn DC, truyền thông) - IEC 61000-4-5 (Sét đánh: ±2 kV nguồn, ±1 kV I/O, truyền thông) - IEC 61000-4-6 (Dẫn truyền: 3 V rms, 150 kHz–80 MHz) - IEC 61000-4-8 (Từ trường: 30 A/m, 50/60 Hz) |

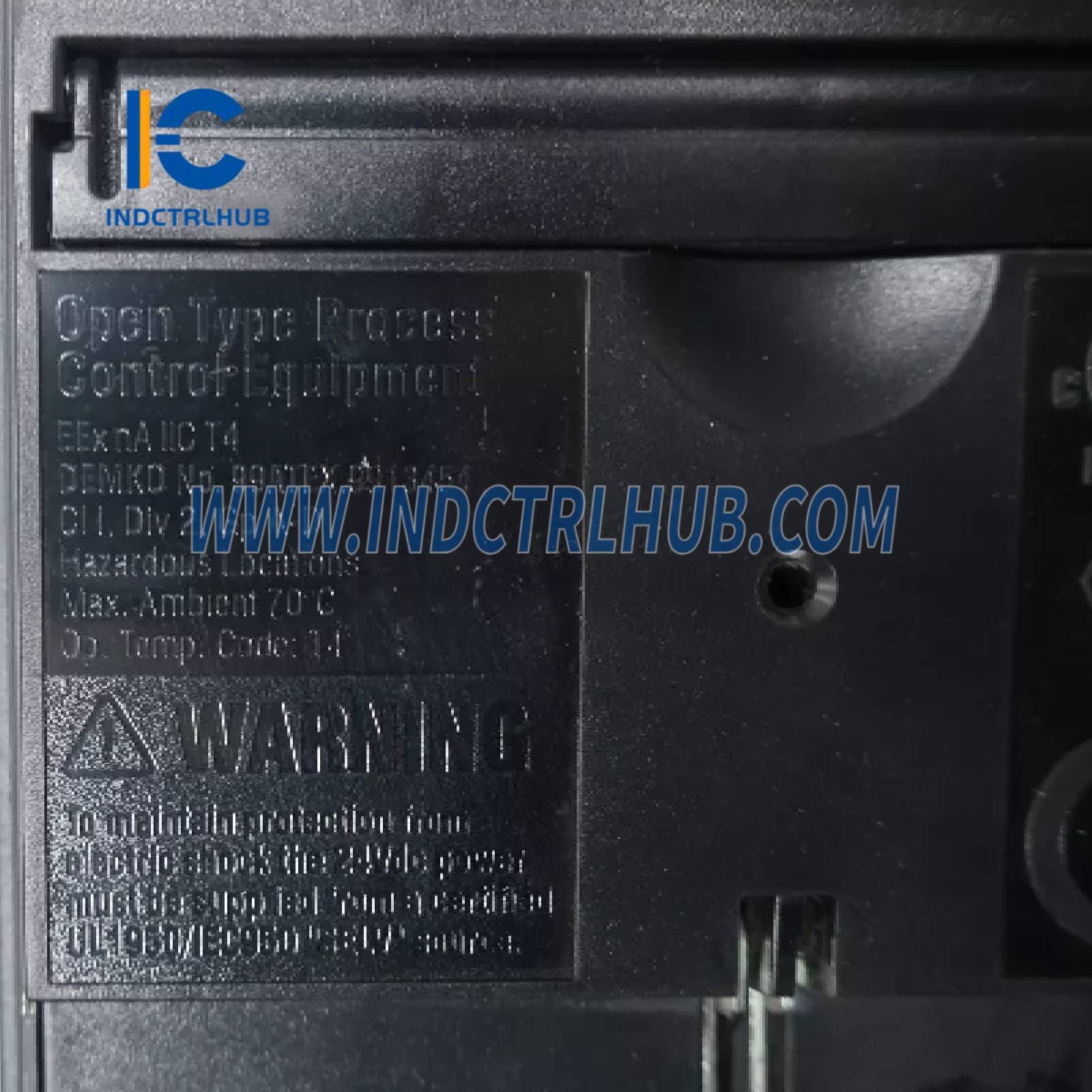

| An toàn sản phẩm | - Được UL/UL-C liệt kê cho Lớp I, Nhóm A-D, Phân vùng 2, T4; đáp ứng yêu cầu Lớp 2 (NFPA 70, CSA C22.1) - Chứng nhận ATEX (DEMKO) Ex nA IIC T4 Gc cho Vùng 2 (theo B0400FA) |
| Chứng nhận hàng hải | Chứng nhận Hàng hải Bureau Veritas cho Danh mục Môi trường EC11 |
| Điều kiện sử dụng | Theo Hướng dẫn Người dùng Hệ thống con Standard và Compact 200 Series (B0400FA) |
🔧 Tính năng bổ sung
| Tính năng | Chi tiết |
|---|---|
| Vị trí mô-đun | - FCM100E không dự phòng: Chiếm một vị trí, khe liền kề phải để trống - FCM100E dự phòng: Cặp ở vị trí lẻ/chẵn liền kề (một cặp mỗi bản mạch cơ sở) |
| Tháo/lắp thay thế | Mô-đun FCM100E có thể tháo/lắp mà không cần ngắt kết nối thiết bị hiện trường, nguồn hoặc dây truyền thông |
| Hỗ trợ bộ chia/kết thúc | Tương thích với: - P0916RB (Bộ kết thúc bản mạch cơ sở Fieldbus) - P0926KW (Bộ kết thúc/bộ chia Fieldbus cho tín hiệu A/B) - P0926KZ (Bộ kết thúc Fieldbus tín hiệu thời gian cho FCM100Et/FCP270) - P0926LC (Bộ chia/kết thúc Fieldbus mở rộng cho FBM Series 100) |
| Mặt sau | Mặt sau thụ động để tăng độ tin cậy hệ thống |
| Mở rộng hệ thống | Hỗ trợ nâng cấp bằng cách thêm vào nhóm bản mạch cơ sở hiện có mà không gián đoạn dịch vụ (yêu cầu bus A/B dự phòng) |
📦 Thông tin đặt hàng
| Trường | Chi tiết |
|---|---|
| Mã bộ phận | P0926KH (Bản mạch cơ sở mô-đun dọc 2 vị trí cho FCM100E) |
| Thành phần liên quan | - Mô-đun FCM100E - Bộ chia/kết thúc: P0916RB, P0926KW, P0926KZ, P0926LC - Nguồn điện: FPS480-24, FPS400-24, FPS240-24, FPS120-24 |
| Tài liệu PSS liên quan | - PSS 31H-2S200: Kiến trúc truyền thông - PSS 31H-2COV: Kiến trúc truyền thông - PSS 31H-2Y12: Bộ kết thúc an toàn nội tại |
