Product Description

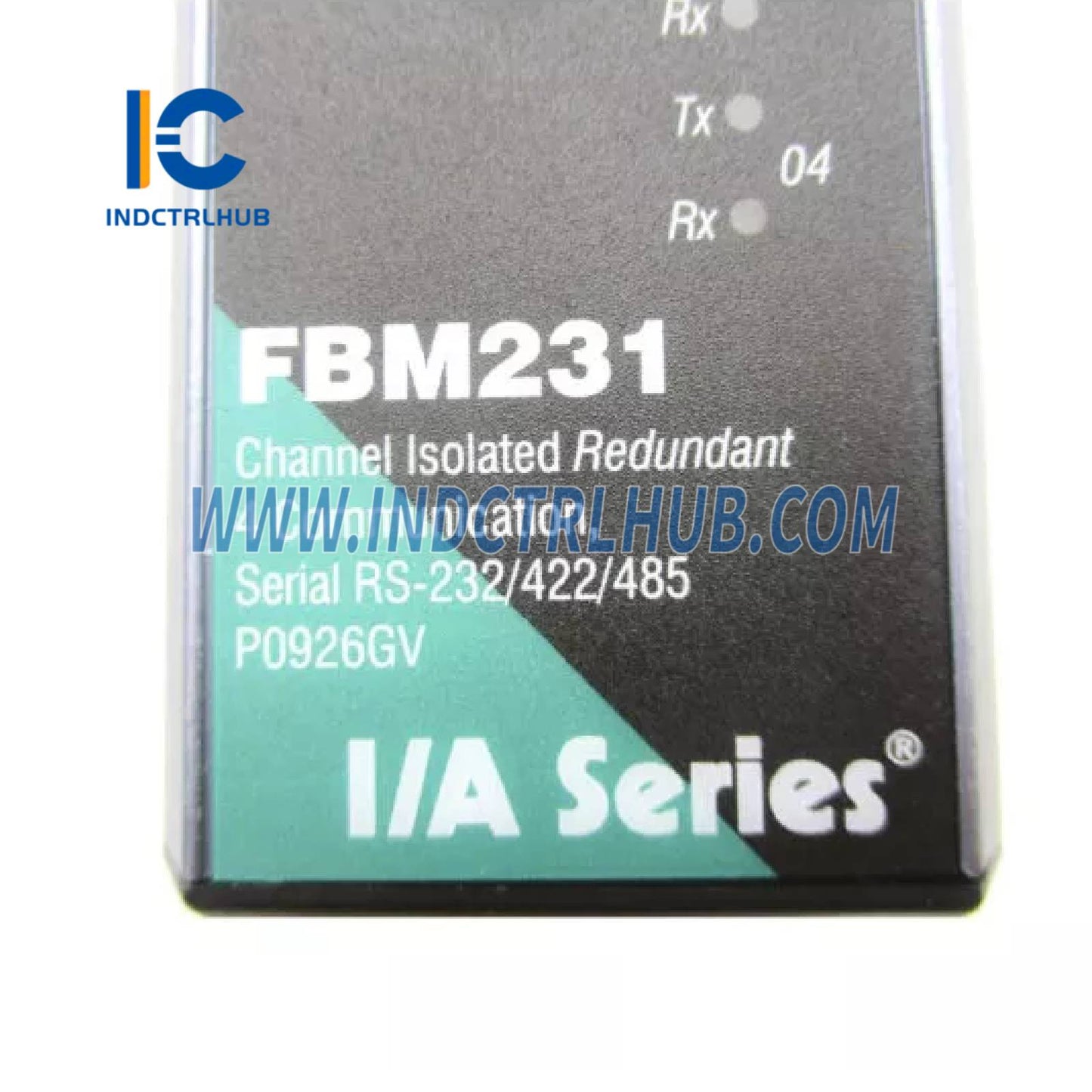

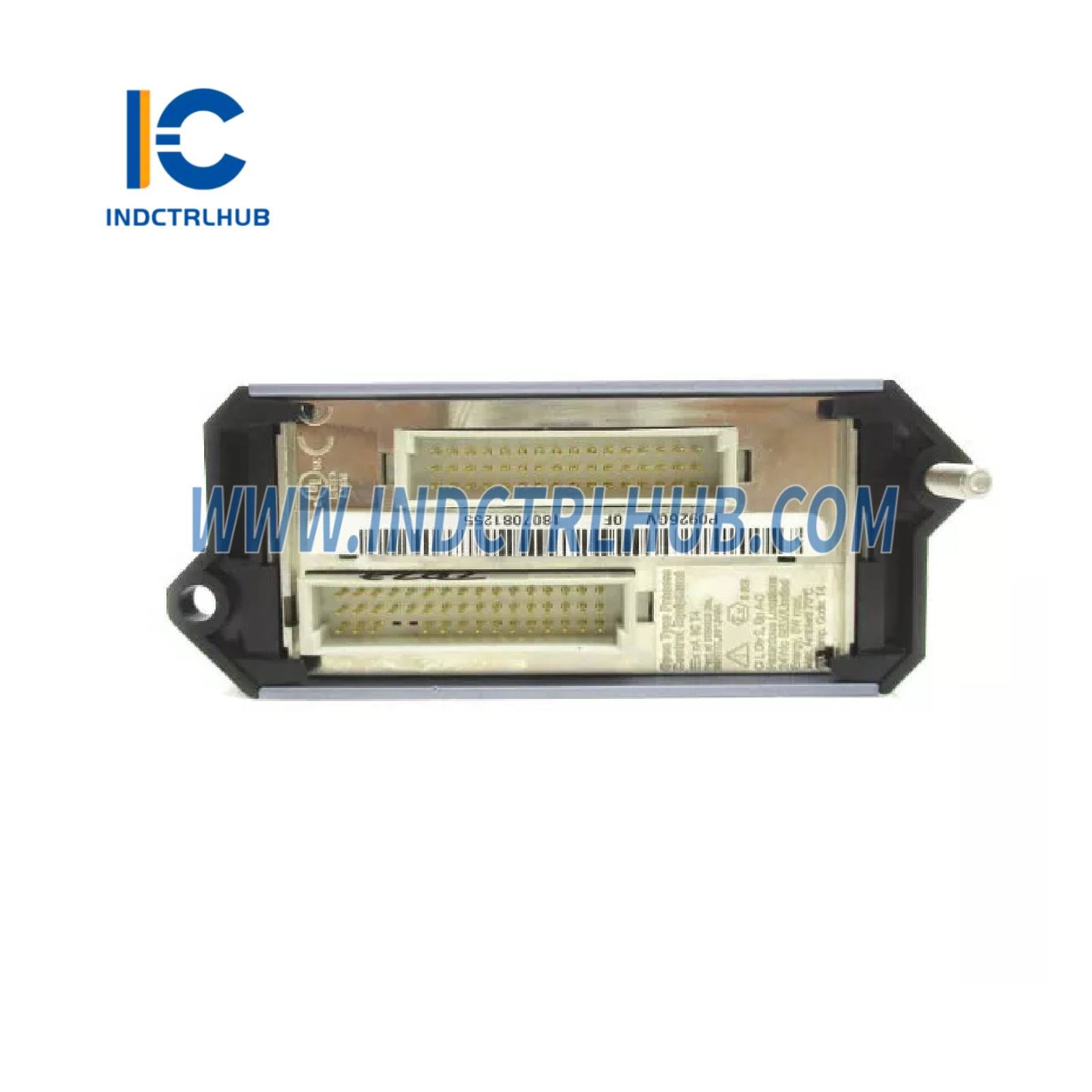

Tổng Quan Sản Phẩm
| Trường | Chi Tiết |
|---|---|
| Nhà sản xuất | Schneider Electric (Foxboro) |
| Mã Phần | P0926GV |
| Loại Sản Phẩm | Mô-đun Tích hợp Hệ Thống Thiết Bị Trường FBM231, Bốn Cổng Serial, Dự phòng |
| Chức Năng | Cung cấp giao diện serial giữa các thiết bị I/O trường có hai cổng và Foxboro DCS |
| Tương Thích Hệ Thống | EcoStruxure Foxboro DCS, Hệ Thống Phụ Chuẩn 200 Series |
| Tài Liệu Liên Quan | PSS 41H-2S231 |
Thông Số Kỹ Thuật Chức Năng
| Tính Năng | Thông Số |
|---|---|
| Giao Diện | Bốn cổng I/O serial, có thể cấu hình riêng biệt cho RS-232, RS-422 hoặc RS-485 |
| Cấu Hình Cổng | Các cổng 1, 2, 3 và/hoặc 4 có thể tạo thành một cổng logic duy nhất với cáp dự phòng cho các thiết bị có hai cổng |
| Đặc Tính Bus | - RS-232: cáp DB-25 đến thiết bị/modem/bộ chuyển đổi do khách hàng cung cấp - RS-422: dây 4 lõi trung bình - RS-485: cáp đồng xoắn có lớp chắn với một cặp dây dẫn |
| Truyền Thông | Bất đồng bộ, kết nối trực tiếp (RS-232); ký tự 8-bit; chẵn lẻ hoặc không có bit chẵn lẻ; 1 hoặc 2 bit dừng |
| Tốc Độ Truyền | 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 baud |
| Khả Năng I/O | Tối đa 64 thiết bị (RS-485, 16 thiết bị mỗi cổng) hoặc 4 thiết bị kết nối trực tiếp RS-232/RS-422; tối đa 2000 điểm kết nối DCI |
| Loại Dữ Liệu | Số nguyên có dấu/không dấu 2 byte hoặc 4 byte, giá trị số thực IEEE đơn chính xác 4 byte, giá trị nhị phân; chuyển đổi phụ thuộc trình điều khiển |
| Chu Kỳ Khối ECB Nhanh Nhất | 500 ms |
| Dự Phòng | Cặp mô-đun FBM231 (Chính và Theo dõi); tự động chuyển đổi vai trò khi phát hiện lỗi (ví dụ, tín hiệu heartbeat) hoặc thủ công qua SMDH |
| Trình Điều Khiển I/O | Trình điều khiển phần mềm có thể tải xuống từ thư viện giao thức; có trình điều khiển tùy chỉnh |
| Khối Điều Khiển | Hỗ trợ các khối DCI: BIN, BINR, BOUT, IIN, IOUT, PAKIN, PAKOUT, PLSOUT, RIN, RINR, ROUT, STRIN, STROUT |
| Cách Ly Kênh | Cách ly galvanic, tham chiếu đến đất; chịu được 600 V AC trong 1 phút (không dùng cho kết nối lâu dài) |
| Giao Tiếp Fieldbus | Giao tiếp với FCM100Et, FCM100E, FCP270 hoặc FCP280 qua mô-đun Fieldbus 2 Mbps dự phòng |
| Chỉ Báo Thị Giác | Đèn LED cho trạng thái hoạt động, hoạt động truyền thông (gửi/nhận theo cổng), và trạng thái Chính/Theo dõi |
Thông Số Kỹ Thuật Vật Lý
| Tính Năng | Thông Số |
|---|---|
| Lắp Đặt | Đế mô-đun (đường ray DIN hoặc giá đỡ 19 inch); FBM231 dự phòng đặt cạnh nhau ở vị trí lẻ/chẵn (1-2, 3-4, 5-6, hoặc 7-8) |
| Kích Thước (Mô-đun) | - Chiều cao: 102 mm (4 in), 114 mm (4.5 in) với tai lắp - Chiều rộng: 45 mm (1.75 in) - Chiều sâu: 104 mm (4.11 in) |
| Khối Lượng (Mô-đun) | Khoảng 284 g (10 oz) |

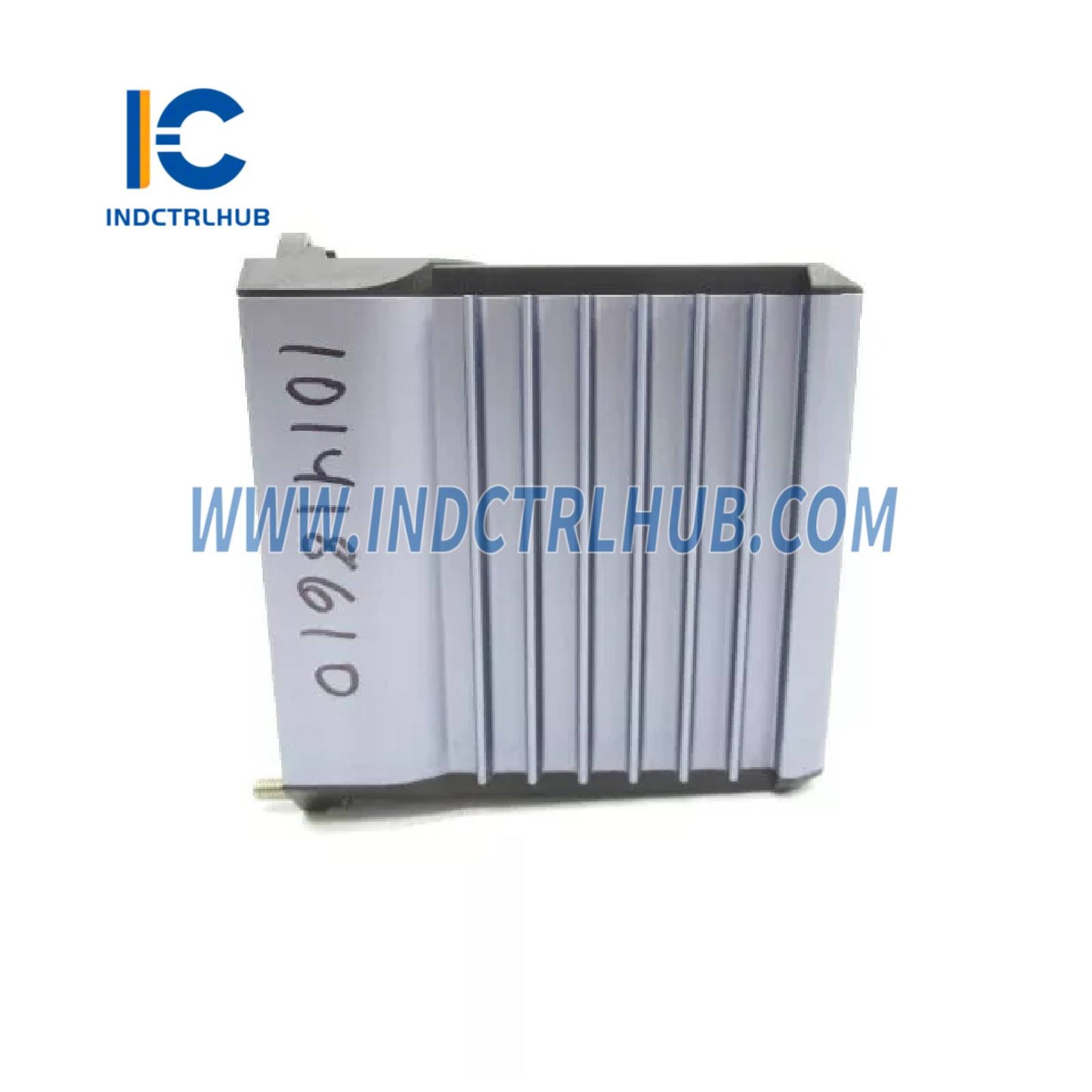

| Kết Cấu | Vỏ nhôm đùn chắc chắn |
| Bộ Kết Thúc | - Mã Phần: RH926GH (vít nén, thay thế P0926GH), P0926PA (đầu cos) - Khối lượng: 272 g (0.6 lb) cho RH926GH, 363 g (0.8 lb) cho P0926PA - Tính năng: gắn trên đường ray DIN 32/35 mm, đầu nối ba tầng cho RS-422/RS-485, bốn đầu nối DB-25 cho RS-232, điện trở kết thúc có thể chọn bằng công tắc |
| Cáp | - FBM231 đến TA: Loại 5, dài từ 1 m (3.2 ft) đến 5 m (16.4 ft) - RS-232 (DB-25): Tối đa 15 m (50 ft) - RS-422/RS-485: Tối đa 1200 m (3937 ft) |
| Cáp Kết Thúc | LSZH, Loại 5: RH928AW (1 m), RH928AX (2 m), RH928AY (3 m), RH928AZ (5 m) |
Thông Số Môi Trường
| Thông Số | Thông Số Kỹ Thuật |
|---|---|
| Nhiệt Độ Hoạt Động | - Rev A-L: -20 đến +70°C (-4 đến +158°F) - Rev M+: 0 đến +70°C (32 đến +158°F) |
| Nhiệt Độ Lưu Trữ | -40 đến +70°C (-40 đến +158°F) |
| Độ Ẩm Tương Đối | 5 đến 95% (không ngưng tụ) |
| Ô Nhiễm | Lớp G3 (Khắc Nghiệt) theo tiêu chuẩn ISA S71.04, tiêu chuẩn EIA 364-65 Lớp III |
Tuân Thủ Quy Định
| Loại Chứng Nhận | Chi Tiết |
|---|---|
| EMC | Chỉ thị EMC Châu Âu 2014/30/EU; EN61326-1:2013 Lớp A Phát xạ, Mức độ miễn nhiễm công nghiệp |
| An Toàn Sản Phẩm | - UL/UL-C: Lớp I, Nhóm A-D, Phân khu 2, T4; Mạch Lớp 2 theo NFPA 70, CSA C22.1 - ATEX: Ex nA IIC T4 cho Vùng 2 (theo B0400FA) - Điều kiện: Theo Hướng dẫn Người dùng Hệ Thống Phụ Chuẩn và Compact 200 Series (B0400FA) |
| Chứng Nhận Hàng Hải | Được phê duyệt loại ABS, chứng nhận hàng hải Bureau Veritas cho EC31 |
| California Prop 65 | Chứa chì/hợp chất chì (nguy cơ ung thư/ảnh hưởng sinh sản) |
Thông Số Nguồn Điện
| Tính Năng | Thông Số |
|---|---|
| Điện Áp Đầu Vào | 24 V DC +5%, -10% (dự phòng) |
| Tiêu Thụ | 7 W (tối đa) mỗi mô-đun |
| Tỏa Nhiệt | 7 W (tối đa) mỗi mô-đun |
Tính Năng Bổ Sung
| Tính Năng | Chi Tiết |
|---|---|
| Hiệu Chuẩn | Không yêu cầu cho mô-đun hoặc TA |
| Cấu Hình | Trình cấu hình FDSI với các tập tin cấu hình thiết bị dựa trên XML cho thiết lập cổng (tốc độ baud, bit chẵn lẻ) và các tham số thiết bị cụ thể (tốc độ quét, địa chỉ dữ liệu) |
| Hoạt Động | Hỗ trợ lên đến 2000 giá trị analog hoặc 64000 giá trị I/O kỹ thuật số; dữ liệu được lưu trong cơ sở dữ liệu mô-đun để tích hợp với Foxboro DCS |
| Độ Tin Cậy | Độ sẵn sàng cao nhờ dự phòng; có thể thay nóng mà không làm gián đoạn tín hiệu I/O |
Thông Tin Đặt Hàng
| Trường | Chi Tiết |
|---|---|
| Mã Phần | P0926GV (Mô-đun FBM231) |
| Thành Phần Liên Quan | - TA: RH926GH (vít nén), P0926PA (đầu cos) - Cáp: RH928AW (1 m), RH928AX (2 m), RH928AY (3 m), RH928AZ (5 m) |
| Tài Liệu Liên Quan | - PSS 31H-2SOV: Tổng Quan Hệ Thống Phụ Chuẩn 200 Series - PSS 31H-2CERTS: Chứng Nhận Cơ Quan - PSS 31H-2SBASPLT: Đế Mô-đun |
