Product Description
Thông số sản phẩm cho P0926GU (Mô-đun Tích hợp Hệ thống Thiết bị Trường FBM230)
📘 Tổng quan sản phẩm
| Trường | Chi tiết |
|---|---|
| Nhà sản xuất | Foxboro (thuộc Schneider Electric) |
| Mã sản phẩm | P0926GU |
| Loại sản phẩm | Mô-đun Tích hợp Hệ thống Thiết bị Trường (FDSI) |
| Chức năng | Cung cấp giao diện nối tiếp giữa các thiết bị I/O trường một cổng và hệ thống Foxboro Evo, hỗ trợ giao tiếp RS-232, RS-422 hoặc RS-485 |
| Độ tương thích hệ thống | Hệ thống con Chuẩn Foxboro Evo 200 Series, giao tiếp với FCM100Et, FCM100E, FCP270 hoặc FCP280 |
| Tài liệu PSS liên quan | PSS 31H-2S230 |
| Tuân thủ RoHS | Không tuân thủ RoHS |
⚙️ Thông số chức năng
| Tính năng | Thông số kỹ thuật |
|---|---|
| Cổng giao tiếp | 4 cổng I/O nối tiếp, mỗi cổng có thể cấu hình riêng trong phần mềm cho RS-232, RS-422 hoặc RS-485 |
| Đặc tính Bus | - RS-232: Bất đồng bộ, kết nối trực tiếp qua cáp DB-25 đến thiết bị/modem/bộ chuyển đổi do khách hàng cung cấp - RS-422: Dây 4 lõi trung bình - RS-485: Cáp đồng xoắn có lớp chắn với một cặp dây dẫn đơn |
| Tốc độ truyền | 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 baud |
| Giao thức | Ký tự 8-bit; chẵn lẻ hoặc không có bit chẵn lẻ; 1 hoặc 2 bit dừng; giao thức được định nghĩa bởi trình điều khiển I/O có thể tải xuống |
| Khả năng I/O | - Tối đa 64 thiết bị qua bốn bus RS-485 (16 thiết bị mỗi cổng) hoặc 4 thiết bị kết nối trực tiếp RS-232/RS-422 - Tối đa 2000 kết nối Giao diện Điều khiển Phân tán (DCI) |
| Loại dữ liệu truyền | Số nguyên có dấu/không dấu 2 byte hoặc 4 byte, giá trị số thực IEEE đơn chính xác 4 byte, hoặc giá trị nhị phân; chuyển đổi tự động theo trình điều khiển |
| Chu kỳ khối ECB nhanh nhất | 500 ms |
| Cách ly kênh | Mỗi kênh được cách ly điện hóa, tham chiếu đến đất; chịu được 600 V AC trong 1 phút (không dùng cho kết nối vĩnh viễn) |
| Trình điều khiển I/O | Trình điều khiển phần mềm có thể tải xuống để cấu hình mô-đun cho các giao thức thiết bị cụ thể; có trình điều khiển tiêu chuẩn và tùy chỉnh |
| Hỗ trợ khối điều khiển | Hỗ trợ các loại khối DCI: BIN, BINR, BOUT, IIN, IOUT, PAKIN, PAKOUT, PLSOUT, RIN, RINR |
| Giao tiếp Fieldbus | Giao tiếp với mô-đun Fieldbus 2 Mbps dự phòng qua FCM100Et, FCM100E, FCP270 hoặc FCP280; tiếp tục trên đường dẫn hoạt động nếu một đường bị lỗi |
📏 Thông số vật lý
| Tính năng | Thông số kỹ thuật |
|---|---|
| Lắp đặt | Lắp trên Bản đế Modular (ray DIN hoặc giá 19 inch với bộ kit, theo PSS 31H-2SBASPLT); hỗ trợ 4 hoặc 8 FBM |
| Kích thước | - Chiều cao: 102 mm (4 in), 114 mm (4.5 in) với tai lắp - Chiều rộng: 45 mm (1.75 in) - Chiều sâu: 104 mm (4.11 in) |
| Khối lượng | Khoảng 284 g (10 oz) |

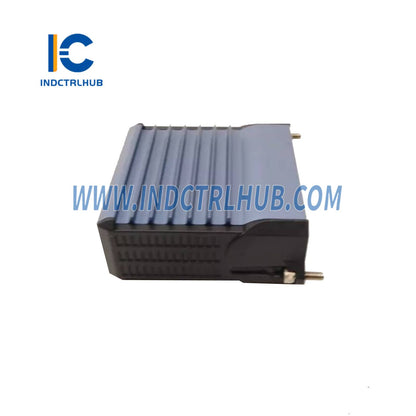

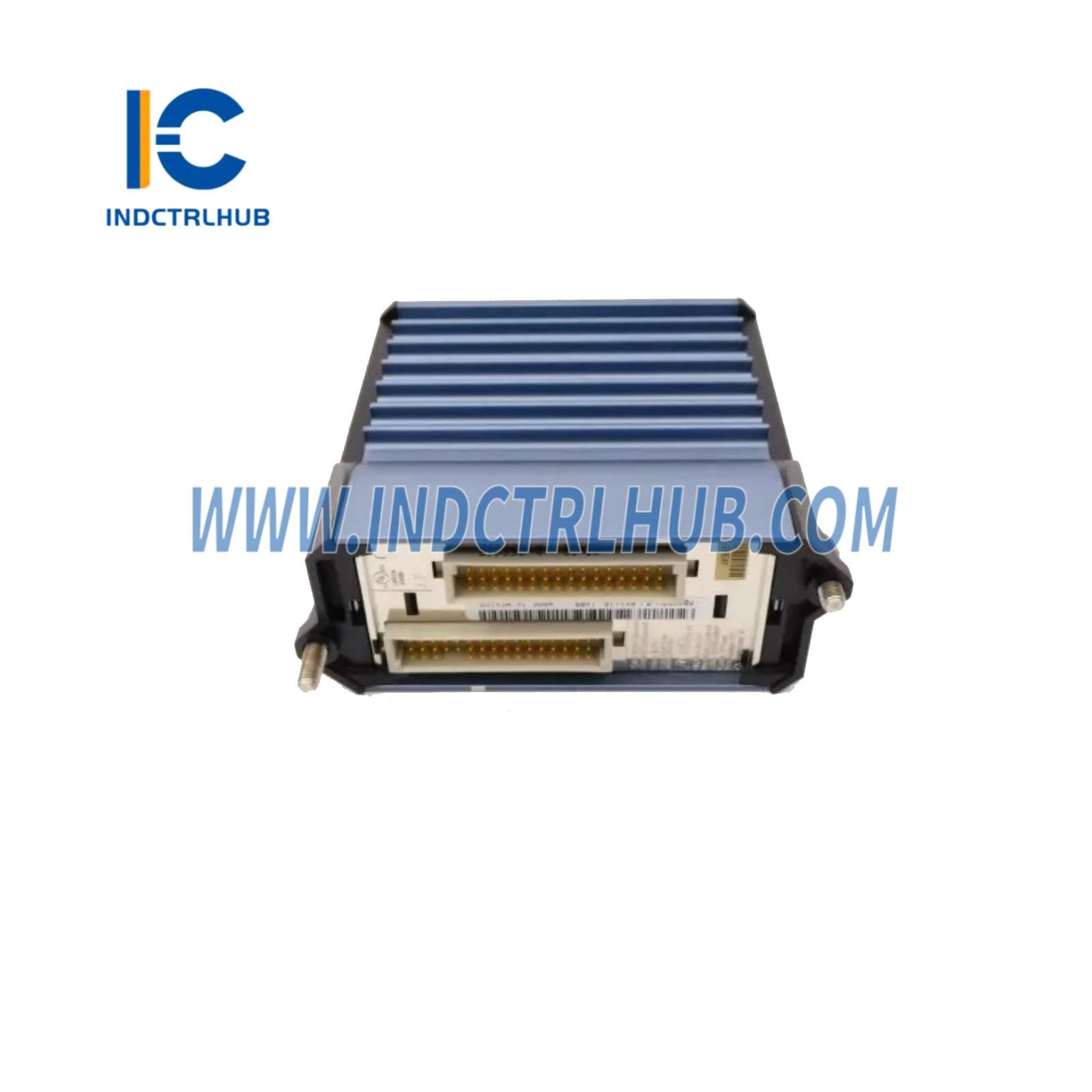

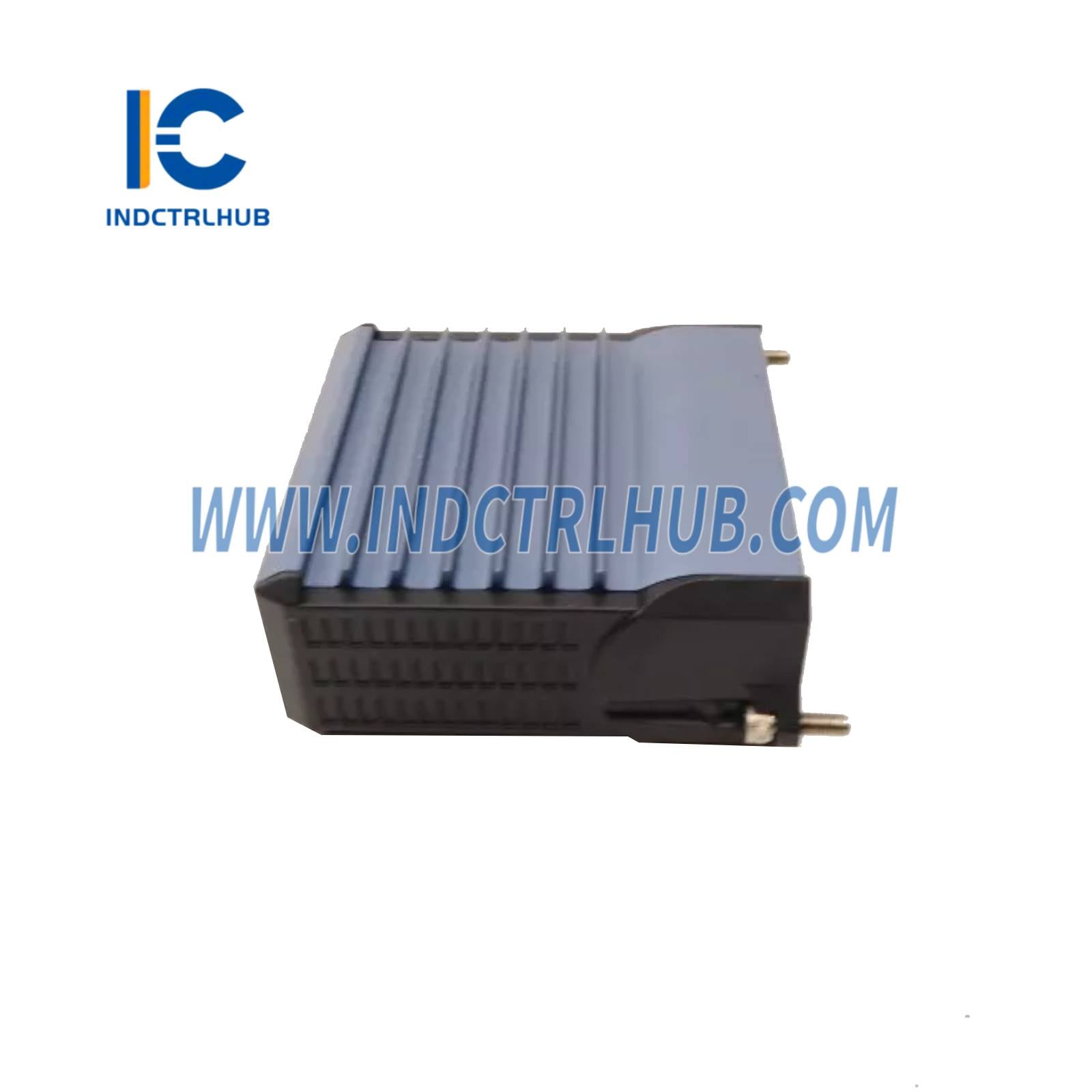

| Kết cấu | Vỏ nhôm đùn chắc chắn bảo vệ vật lý và điện |

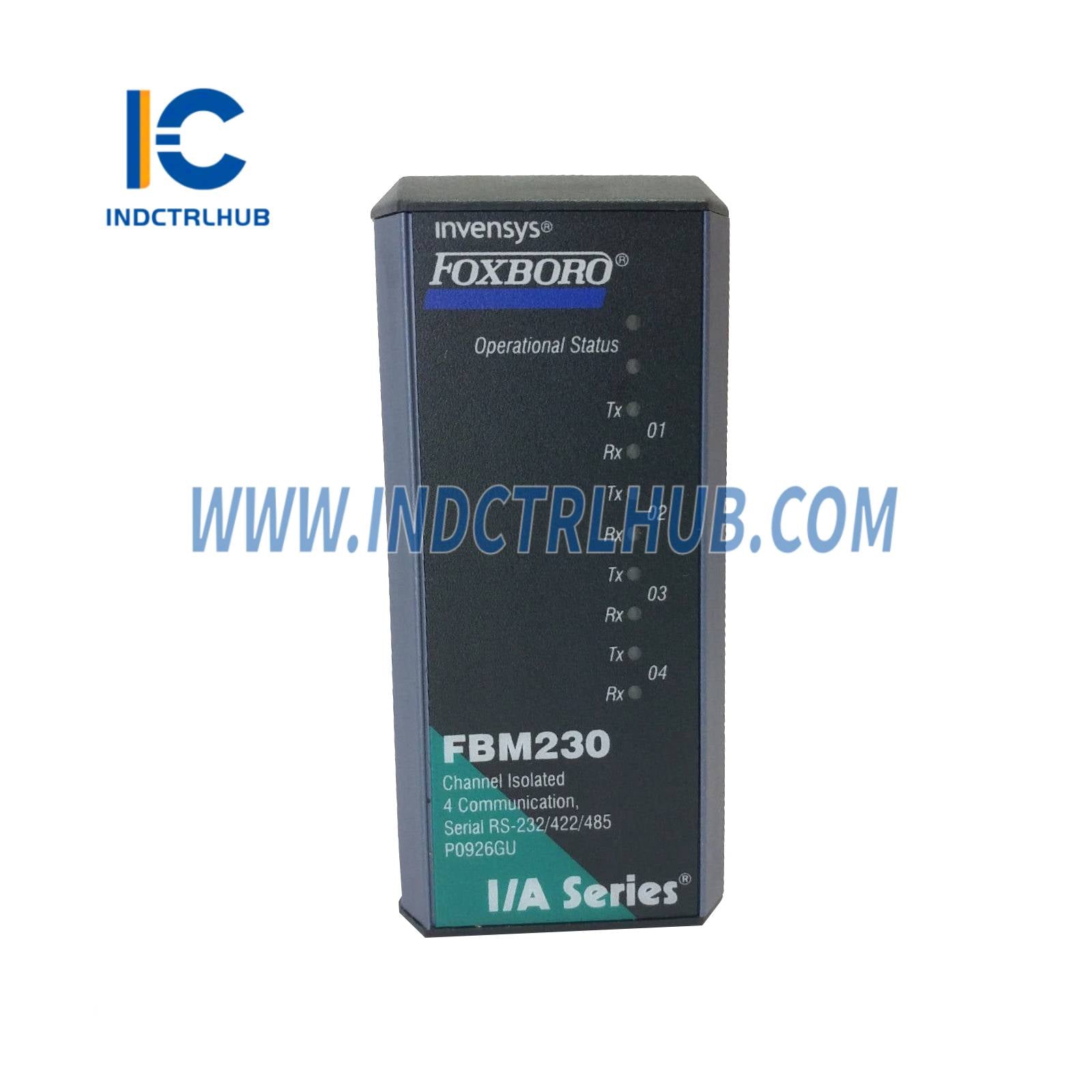

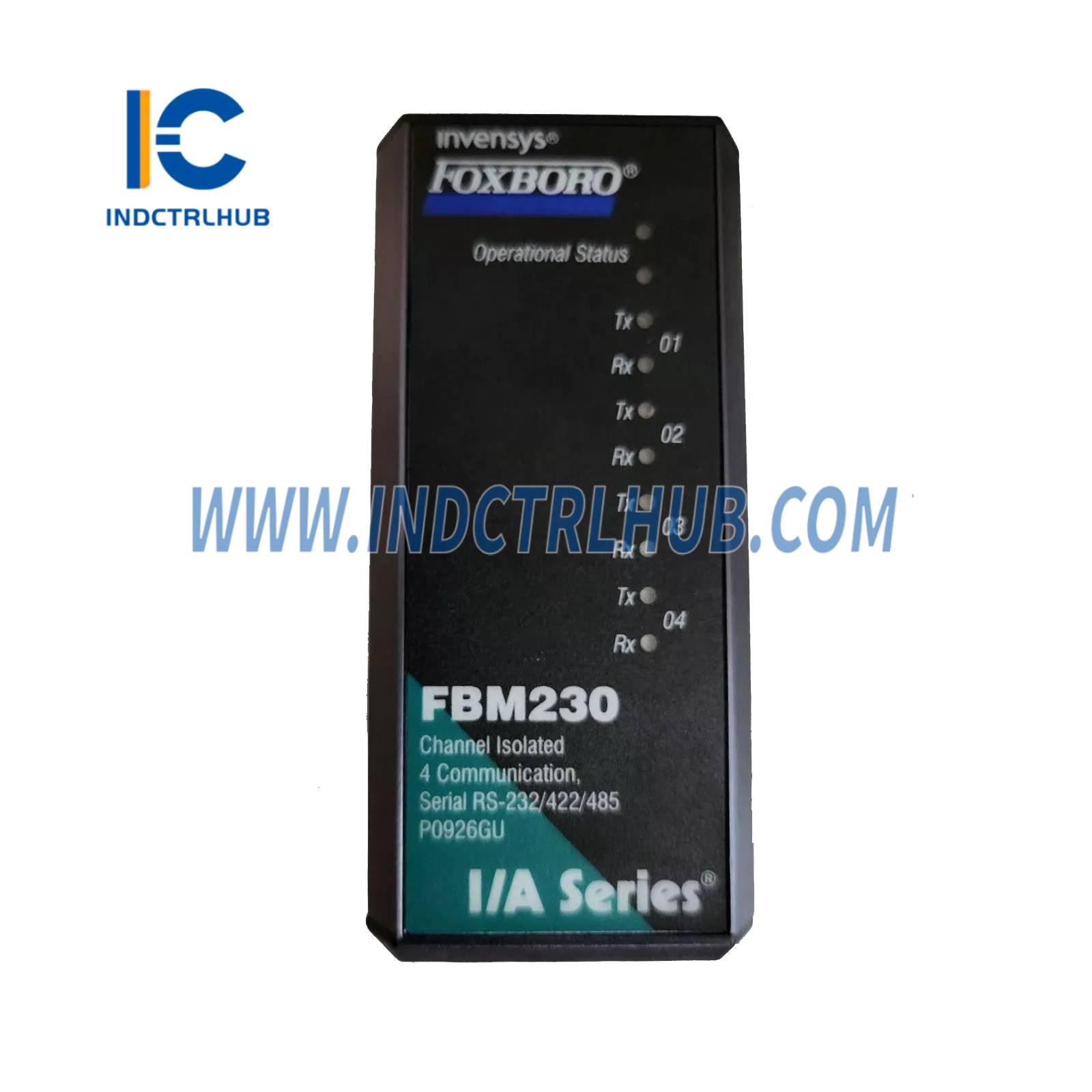

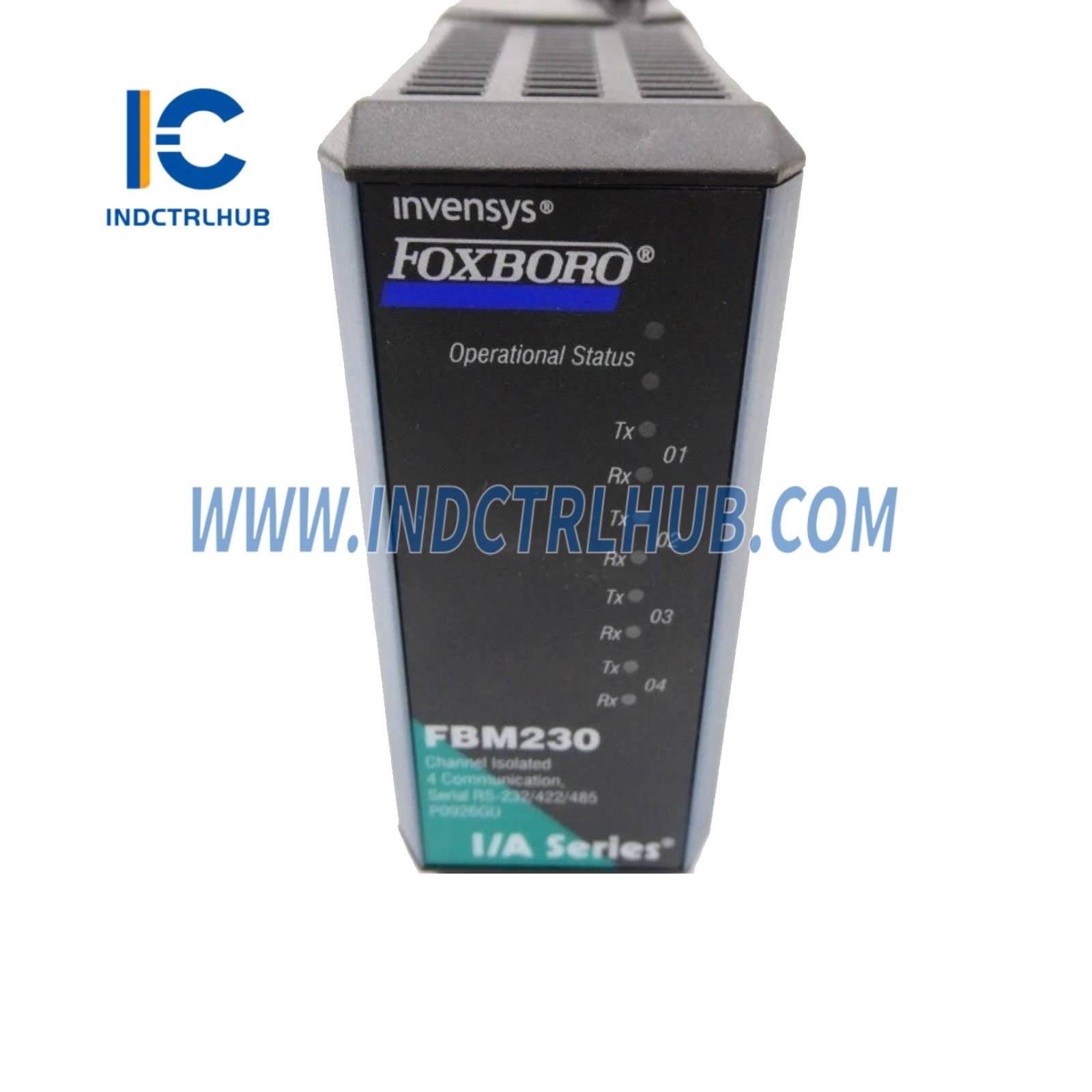

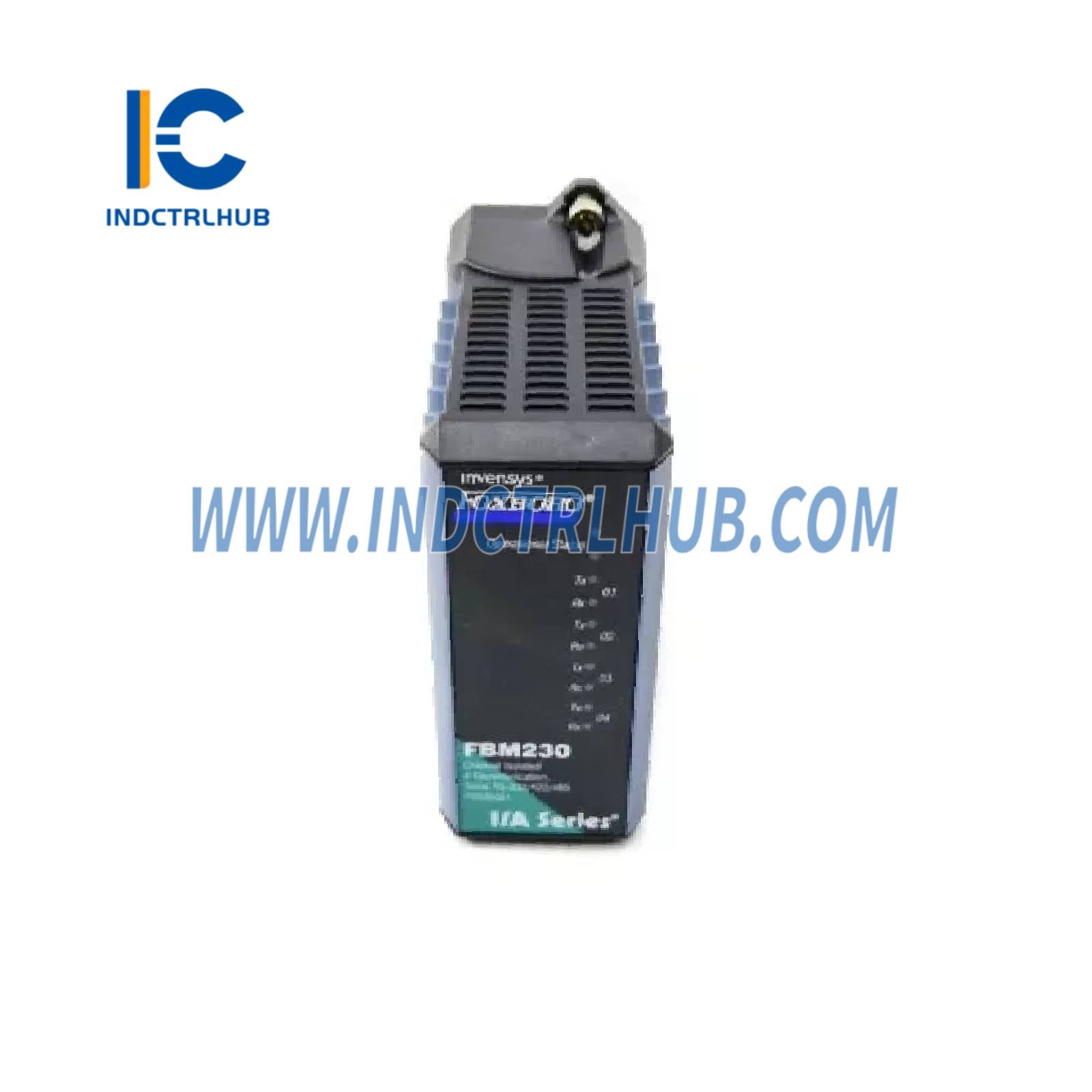

| Chỉ báo trực quan | Đèn LED cho trạng thái hoạt động và hoạt động giao tiếp (truyền/nhận) theo từng cổng |
| Bộ kết thúc (TA) | - Loại: Vít nén (RH926GH, thay thế P0926GH), Đầu khoá vòng (P0926PA, không RoHS) - Tính năng: Lắp ray DIN 32/35 mm, bốn đầu nối DB-25 cho RS-232, đầu cuối ba tầng cho RS-422/RS-485, điện trở kết thúc có thể chọn bằng công tắc - Khối lượng: Vít nén (272 g, 0.6 lb), Đầu khoá vòng (363 g, 0.8 lb) |
| Kết nối cáp | - FBM230 đến TA: cáp loại 5, dài 1 m đến 5 m (ví dụ, RH928AW đến RH928AZ) - RS-232: Tối đa 15 m (50 ft) theo tiêu chuẩn EIA - RS-422/RS-485: Tối đa 1200 m (3937 ft) |
🌡️ Thông số môi trường
| Thông số | Thông số kỹ thuật |
|---|---|
| Nhiệt độ hoạt động | -20 đến +70°C (-4 đến +158°F) |
| Độ ẩm hoạt động | 5 đến 95% (không ngưng tụ) |
| Nhiệt độ lưu trữ | -40 đến +70°C (-40 đến +158°F) |
| Độ ẩm lưu trữ | 5 đến 95% (không ngưng tụ) |
| Ô nhiễm | Phù hợp với môi trường Lớp G3 (khắc nghiệt) theo ISA S71.04 (EIA 364-65, Lớp III) |
✅ Tuân thủ quy định
| Loại chứng nhận | Chi tiết |
|---|---|
| EMC | Tuân thủ Chỉ thị EMC Châu Âu 2004/108/EC (trước 2016) và 2014/30/EU (sau 2016); đáp ứng EN61326-1:2013 Lớp A về phát xạ và miễn dịch công nghiệp |
| An toàn sản phẩm | - Được liệt kê UL/UL-C cho Lớp I, Nhóm A-D, Phân khu 2, T4; đáp ứng yêu cầu Lớp 2 (NFPA 70, CSA C22.1) - Chứng nhận DEMKO Ex nA IIC T4 cho Vùng 2 theo Chỉ thị ATEX 94/9/EC (trước 2016) và 2014/34/EU (sau 2016) |
| Chứng nhận hàng hải | Được phê duyệt loại ABS, chứng nhận Marine của Bureau Veritas cho Danh mục Môi trường EC31 |
| RoHS | Tuân thủ Chỉ thị RoHS Châu Âu 2011/65/EU (mô-đun không tuân thủ RoHS) |
| Điều kiện sử dụng | Theo Hướng dẫn Người dùng Hệ thống con Chuẩn và Compact 200 Series (B0400FA) |
🔧 Tính năng bổ sung
| Tính năng | Chi tiết |
|---|---|
| Bộ cấu hình | Bộ cấu hình FDSI sử dụng các tập tin XML để thiết lập cổng (tham số giao tiếp) và cấu hình thiết bị tùy chọn (tốc độ quét, địa chỉ dữ liệu, lượng truyền) |
| Hoạt động | - Truy cập tối đa 64 thiết bị RS-485 hoặc 4 thiết bị RS-232/RS-422 - Hỗ trợ tối đa 2000 giá trị I/O analog hoặc 64000 giá trị I/O kỹ thuật số - Dữ liệu được lưu trữ trong cơ sở dữ liệu mô-đun cho quản lý nhà máy Foxboro và hiển thị cho người vận hành |
| Dễ dàng tháo rời | Có thể tháo/lắp lại mà không cần ngắt kết nối cáp thiết bị trường, nguồn điện hoặc giao tiếp |
| Hiệu chuẩn | Không cần hiệu chuẩn cho mô-đun hoặc TA |
📦 Thông tin đặt hàng
| Trường | Chi tiết |
|---|---|
| Mã sản phẩm | P0926GU (Mô-đun FBM230) |
| Thành phần liên quan | - TA: RH926GH (Vít nén), P0926PA (Đầu khoá vòng) - Cáp: Loại 5 LSZH (RH928AW, RH928AX, RH928AY, RH928AZ) |
| Bản đế | Bản đế Modular (theo PSS 31H-2SBASPLT) cho 4 hoặc 8 FBM |
