Product Description
Thông số sản phẩm cho P0926GJ (Cáp đầu cuối loại 5 Hypalon/XLPE)
📘 Tổng quan sản phẩm
| Trường | Chi tiết |
|---|---|
| Nhà sản xuất | Foxboro (thuộc Schneider Electric) |
| Mã sản phẩm | P0926GJ |
| Loại sản phẩm | Cáp đầu cuối loại 5 (Hypalon/XLPE) |
| Chức năng | Kết nối Mô-đun Giao tiếp Modbus FBM224 với Bộ lắp ráp đầu cuối (TA) tương ứng cho giao tiếp RS-232, RS-422 hoặc RS-485 |
| Độ tương thích hệ thống | Sử dụng với Mô-đun FBM224 (P0926GG) và Bộ lắp ráp đầu cuối (P0926GH - Vít nén, P0926PA - Đầu cos) trong hệ thống Foxboro Evo và I/A Series |
| Tài liệu PSS liên quan | PSS 21H-2Z24 |
⚙️ Thông số chức năng
| Tính năng | Thông số kỹ thuật |
|---|---|
| Mục đích | Cung cấp kết nối đáng tin cậy giữa mô-đun FBM224 (gắn trên bản mạch mô-đun) và TA của nó cho giao tiếp Modbus (RS-232, RS-422 hoặc RS-485) |
| Loại cáp | Loại 5 (dành riêng cho FBM224, hỗ trợ các tiêu chuẩn giao tiếp nối tiếp) |

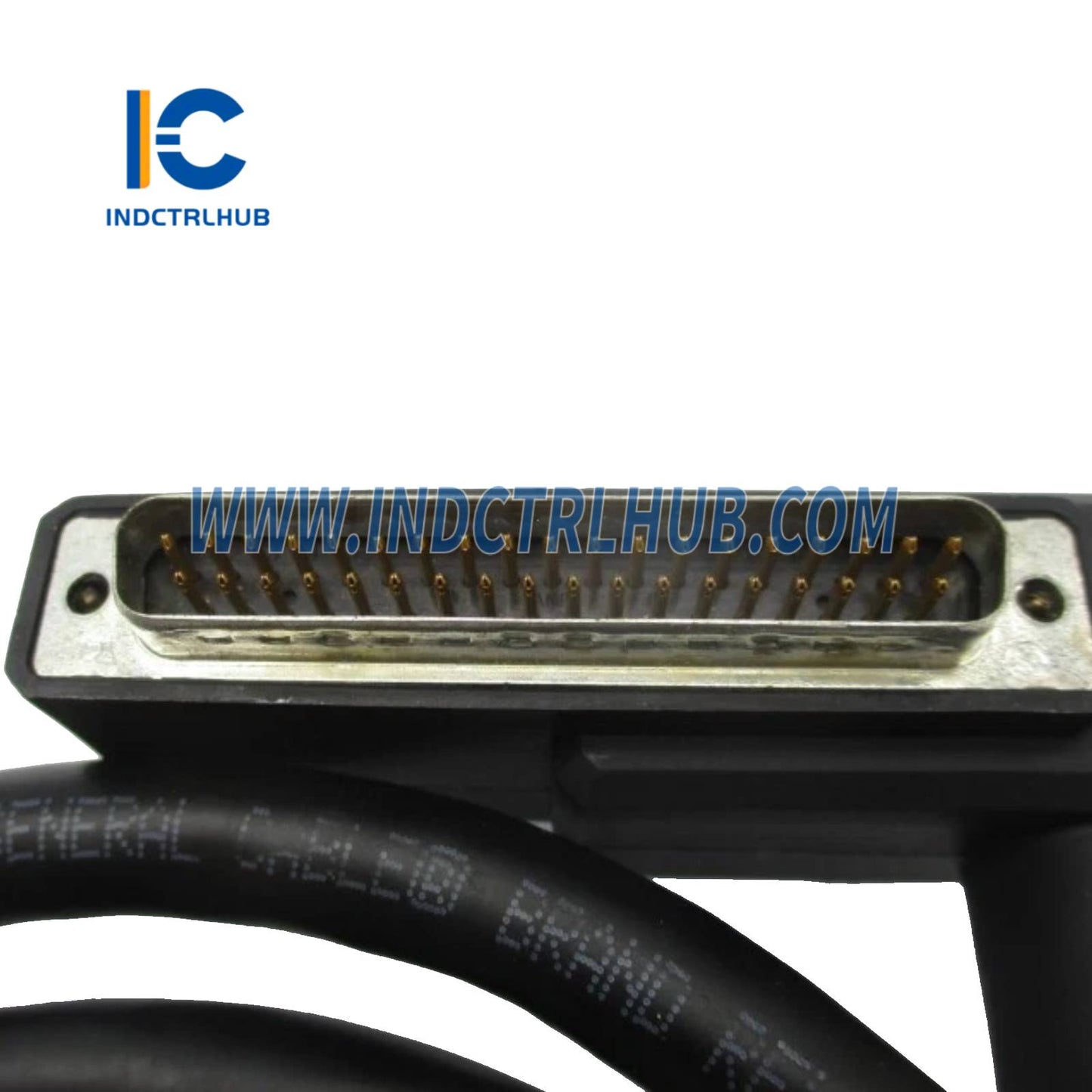

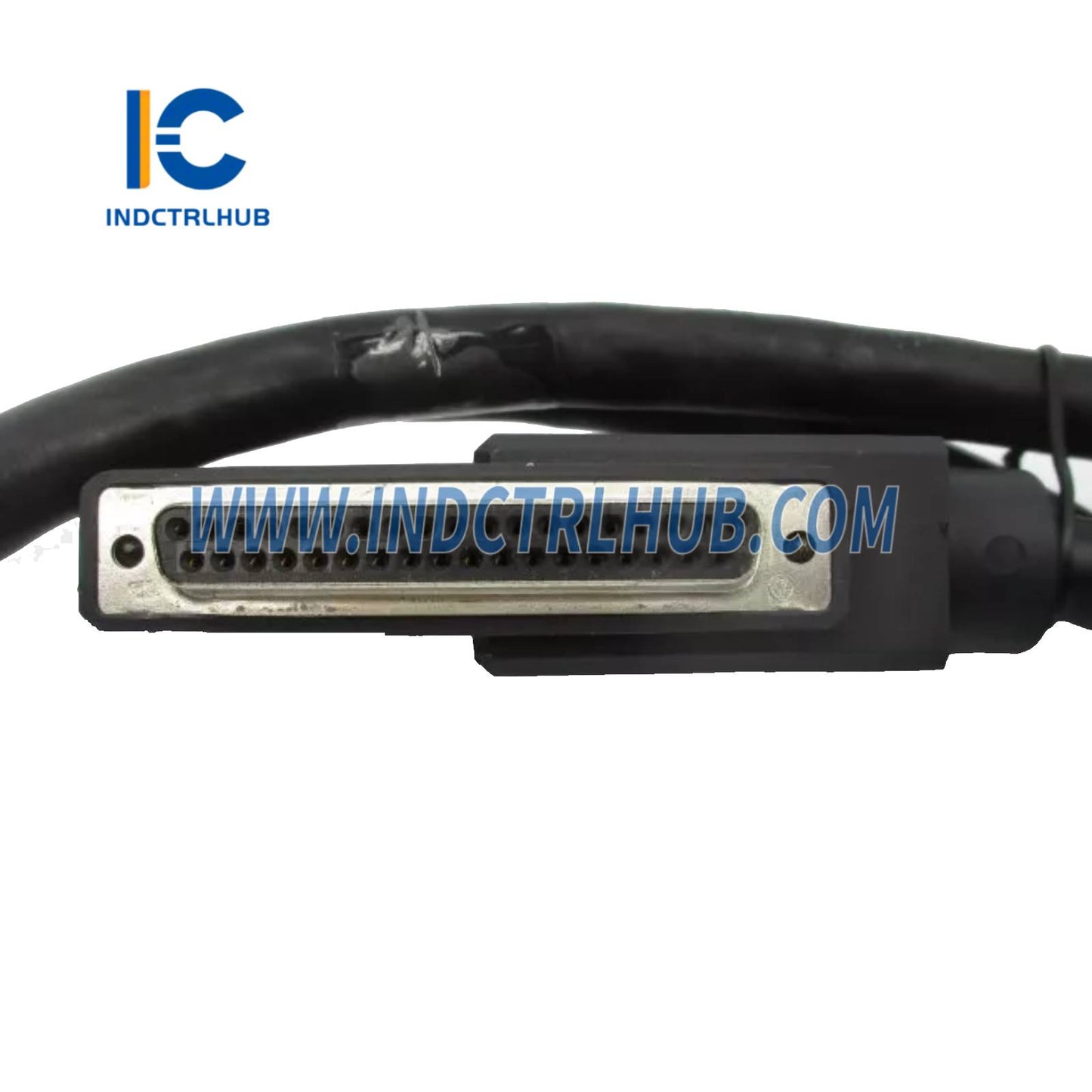

| Loại đầu nối | Đầu nối D-subminiature 37 chân đực ở cả hai đầu TA và bản mạch |
| Hỗ trợ giao tiếp | Hỗ trợ: - RS-232 (qua đầu nối DB-25 trên TA) - RS-422 (4 dây) - RS-485 (cáp đồng xoắn đôi có lớp chắn, một cặp dẫn đơn) |
| Số lượng cần thiết | 1 cho mỗi mô-đun FBM224 để kết nối với TA của nó |
| Lưu ý về khả năng cung cấp | Cáp Hypalon/XLPE không còn được cung cấp; cân nhắc sử dụng các lựa chọn thay thế LSZH (ví dụ: P0928AW) cho các lắp đặt mới |
📏 Thông số vật lý
| Tính năng | Thông số kỹ thuật |
|---|---|
| Chiều dài cáp | 1,0 m (3,2 ft) |
| Chất liệu cáp | Lớp vỏ ngoài Hypalon, cách điện dẫn chính XLPE (polyethylene liên kết chéo) |
| Phạm vi nhiệt độ | -40 đến +90°C (-40 đến +194°F) |
| Trọng lượng | Không được chỉ định rõ (giả định nhẹ, có thể <0,5 kg cho chiều dài 1,0 m dựa trên các cáp tương tự) |
| Độ tương thích | Kết nối mô-đun FBM224 (P0926GG) trên bản mạch mô-đun với TA (P0926GH hoặc P0926PA) |
✅ Tuân thủ quy định
| Loại chứng nhận | Chi tiết |
|---|---|
| Tuân thủ theo ngữ cảnh | Kế thừa sự tuân thủ từ hệ thống con FBM224: - Được liệt kê UL/UL-C cho Class I, Groups A-D, Division 2, T4 tại các khu vực nguy hiểm - Được chứng nhận CENELEC (DEMKO) EEx nA IIC T4 cho Vùng 2 theo Chỉ thị ATEX 94/9/EC - Tuân thủ Chỉ thị EMC 89/336/EEC (EN 50081-2, EN 50082-2, EN 61326 Phụ lục A, CISPR 11 Lớp A) - Đáp ứng tiêu chuẩn IEC 61000-4 về ESD, trường bức xạ, sét lan truyền và các khả năng miễn dịch khác |
| Điều kiện sử dụng | Phải được lắp đặt theo Hướng dẫn sử dụng Mô-đun Giao tiếp Modbus (FBM224) (B0400FK) và Hướng dẫn sử dụng Hệ thống con Chuẩn và Nhỏ gọn 200 Series (B0400FA) |
🔧 Tính năng bổ sung
| Tính năng | Chi tiết |
|---|---|
| Tích hợp hệ thống | Cho phép kết nối FBM224 với TA, hỗ trợ tối đa 4 cổng (cấu hình cho RS-232, RS-422 hoặc RS-485) để giao tiếp với tối đa 64 thiết bị Modbus slave |
| Bối cảnh môi trường | Phù hợp với môi trường khắc nghiệt (Lớp G3 theo ISA S71.04) khi sử dụng với FBM224 và TA trong các vỏ bảo vệ thích hợp |
| Cáp thay thế | Tương đương LSZH: P0928AW (1,0 m, cùng loại 5, phạm vi nhiệt độ -40 đến +105°C) |
📦 Thông tin đặt hàng
| Trường | Chi tiết |
|---|---|
| Mã sản phẩm | P0926GJ (Hypalon/XLPE, không còn cung cấp) |
| Số lượng | Cần 1 cho mỗi mô-đun FBM224 |
| Thành phần liên quan | Sử dụng với Mô-đun FBM224 (P0926GG), Bộ lắp ráp đầu cuối (P0926GH, P0926PA) và Bản mạch mô-đun (theo PSS 21H-2W6 B4) |
| Mã thay thế | P0928AW (Loại 5 LSZH, 1,0 m) cho các lắp đặt mới |
