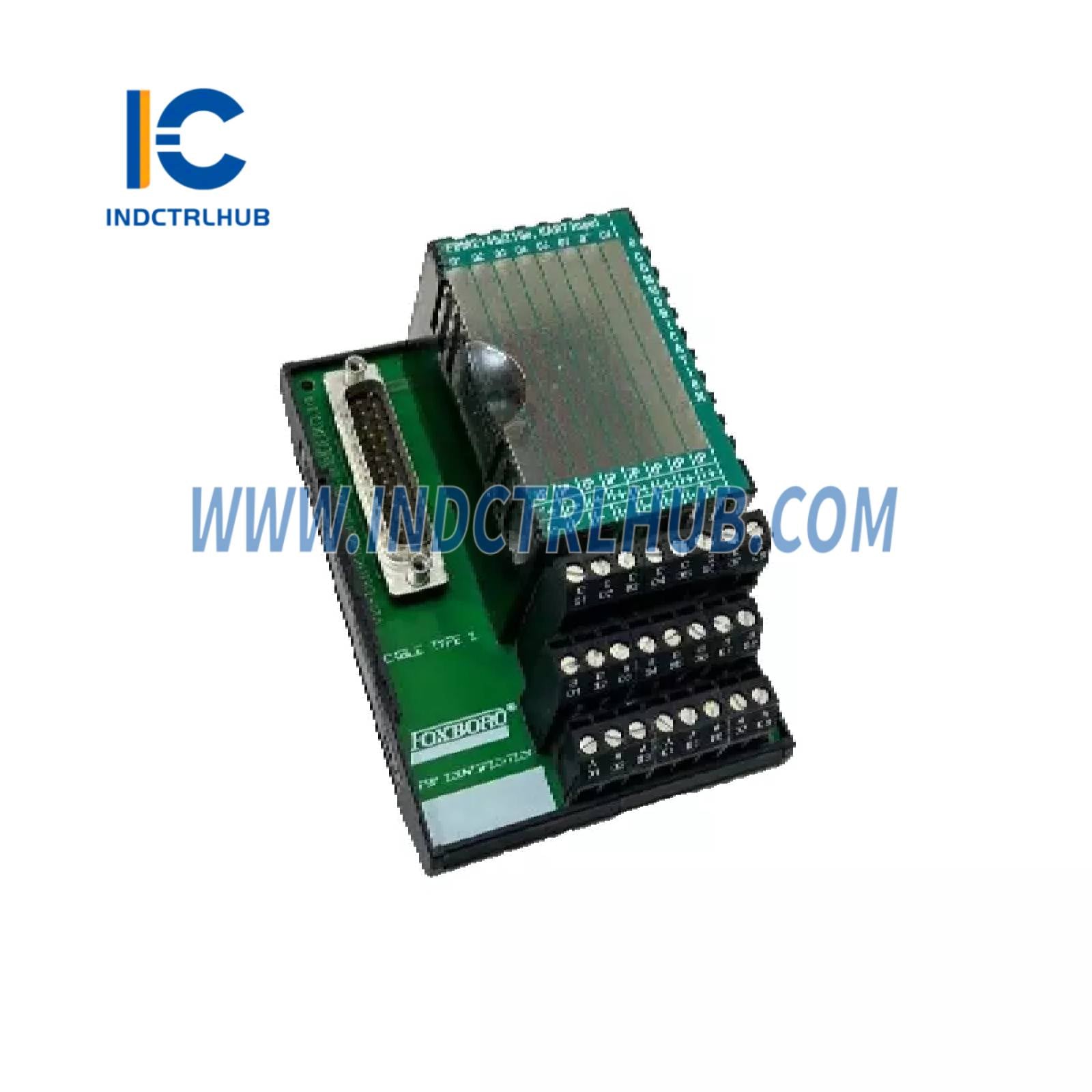

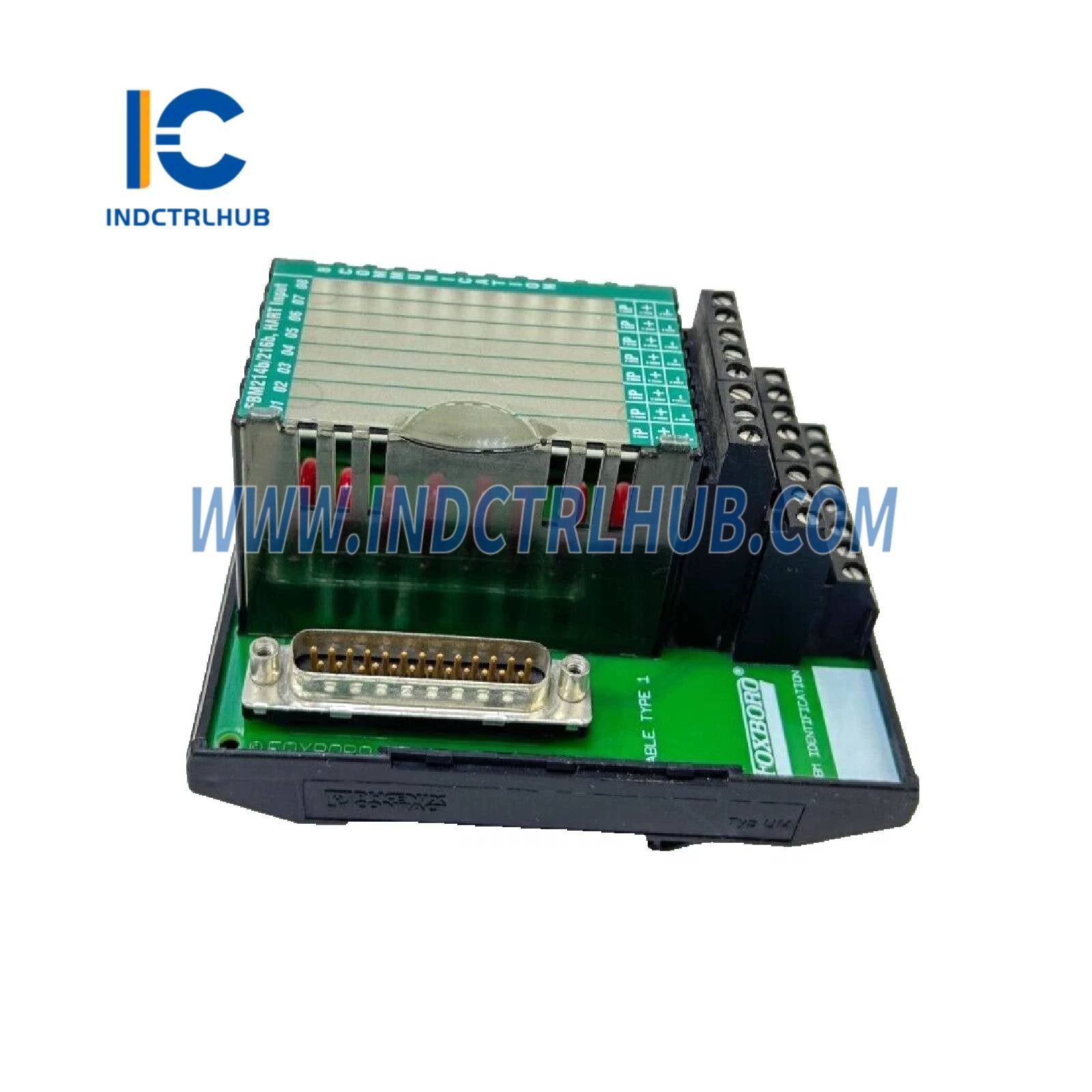

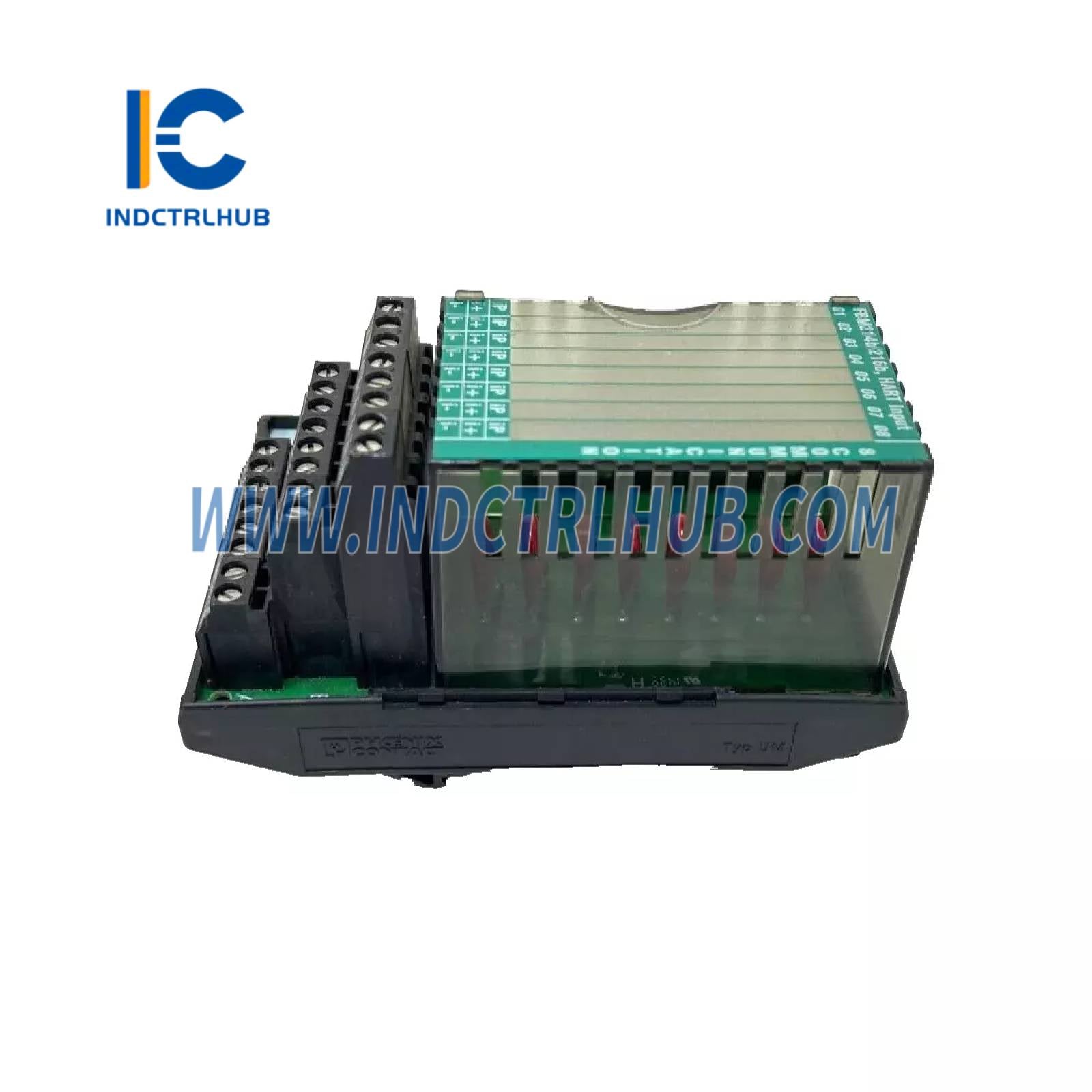

Thông số sản phẩm cho P0924JH (Bộ kết thúc cho FBM216b)
📘 Tổng quan sản phẩm
| Trường | Chi tiết |
|---|---|
| Nhà sản xuất | Foxboro (thuộc Schneider Electric) |
| Mã bộ phận | P0924JH (được thay thế bởi RH924JH) |
| Loại sản phẩm | Bộ kết thúc (TA) |
| Chức năng | Kết nối tín hiệu đầu vào hiện trường (8 kênh, tín hiệu analog 4 đến 20 mA có hoặc không có HART) với Mô-đun đầu vào giao tiếp HART dự phòng FBM216b qua cáp kết thúc |
| Khả năng tương thích hệ thống | Sử dụng với FBM216b trong Hệ thống con Chuẩn Foxboro Evo 200 Series và Hệ thống con Nâng cấp Mô-đun Fieldbus 100 Series |
| Tài liệu PSS liên quan | PSS 31H-2S216 |
⚙️ Thông số chức năng
| Tính năng | Thông số kỹ thuật |
|---|---|
| Tín hiệu đầu vào | 8 kênh đầu vào, mỗi kênh hỗ trợ: - Tín hiệu analog tiêu chuẩn 4 đến 20 mA - Tín hiệu số HART Điều chế tần số (FSK) chồng lên tín hiệu 4 đến 20 mA |

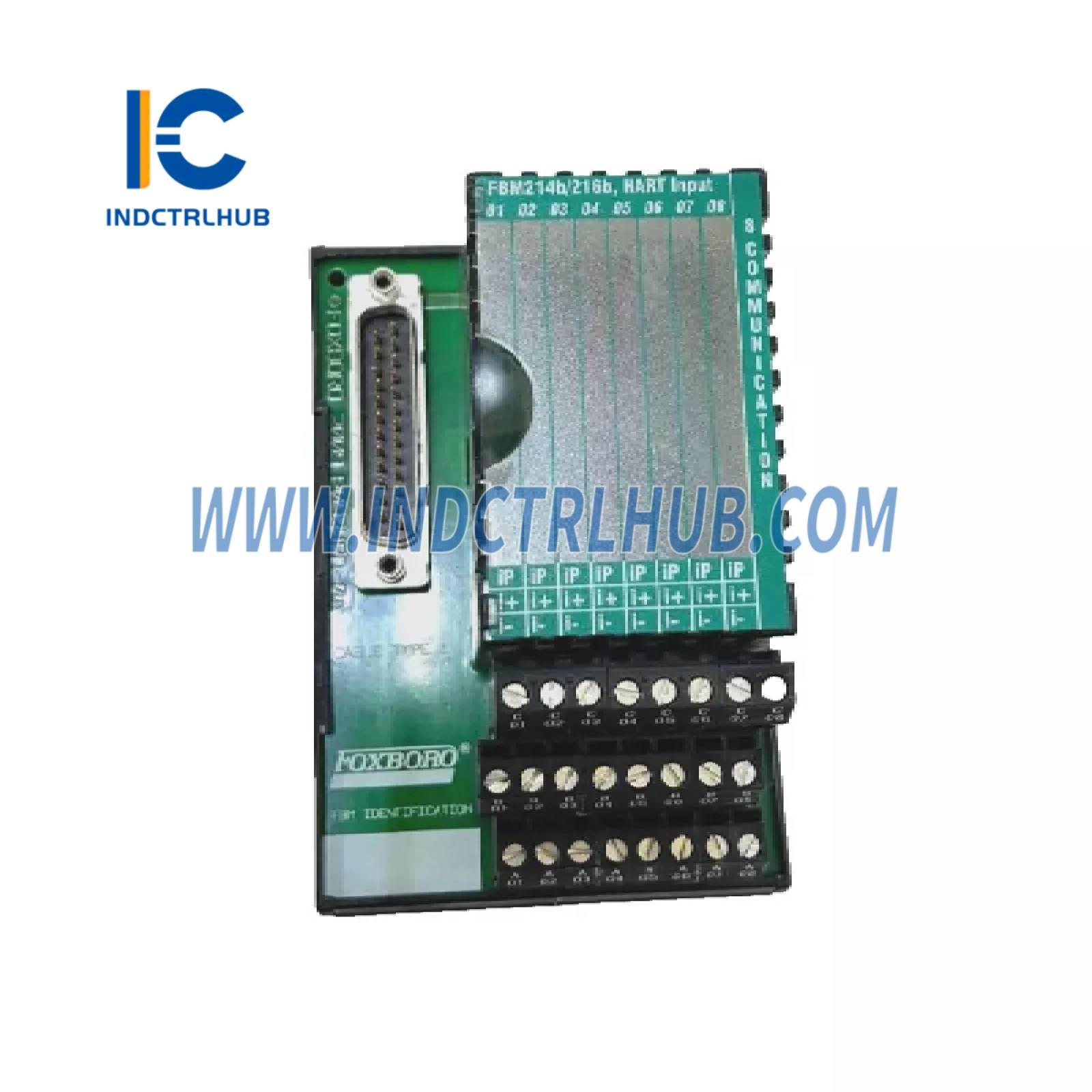

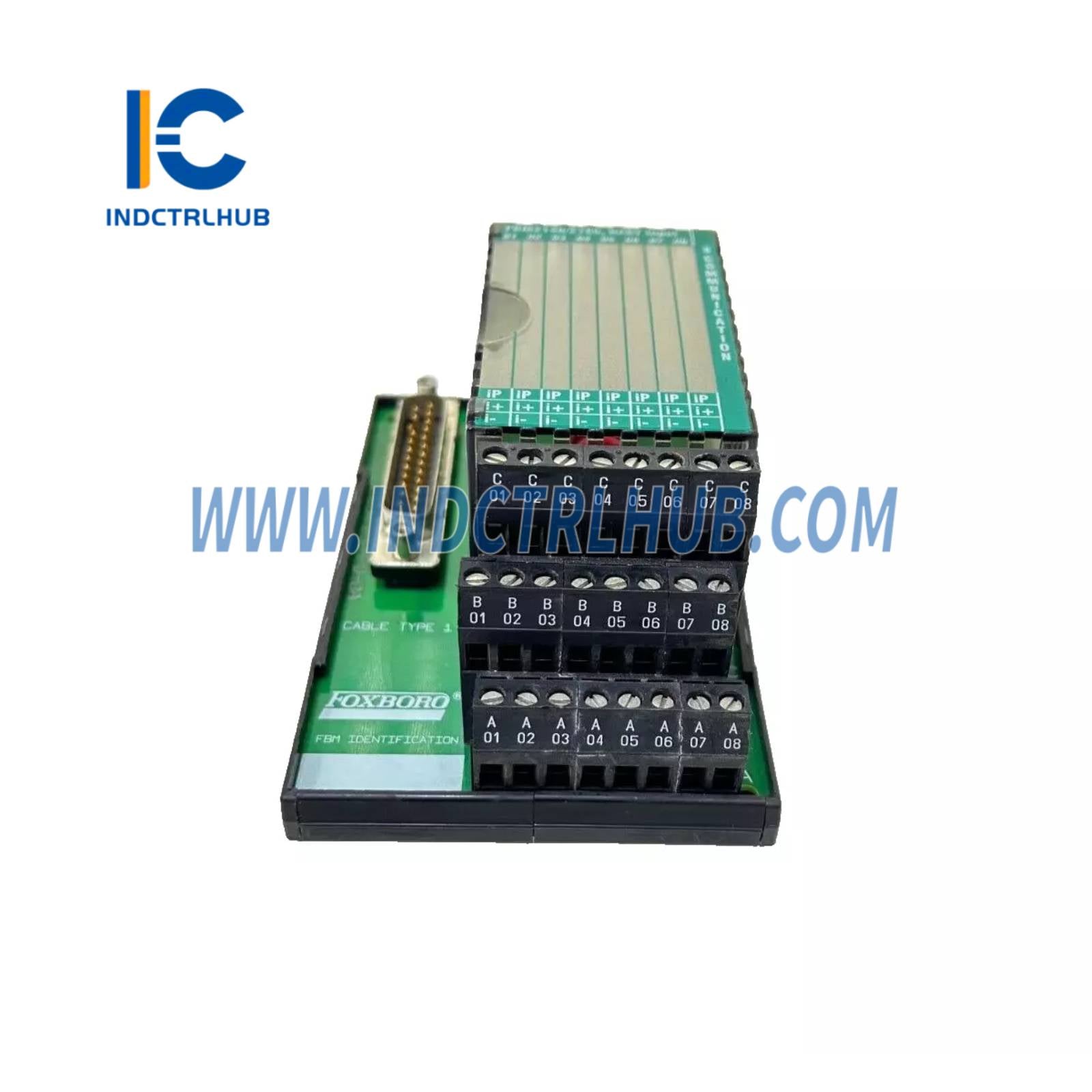

| Loại kết thúc | Đầu nối vít ép |
| Vật liệu | Polyamide (PA) |
| Hỗ trợ nguồn vòng lặp | Hỗ trợ bộ phát nguồn nội bộ theo kênh (từ FBM216b, 24 V DC ± 10%, 18,5 V DC tối thiểu tại 20,5 mA) hoặc bộ phát nguồn ngoài |
| Yêu cầu Balun cáp | Cần thiết (CBM-4, RH903SV, thay thế P0903SV) khi sử dụng nguồn điện ngoài chung cho hai hoặc nhiều kênh để ngăn chặn nhiễu giao tiếp HART |
| Trở kháng đầu vào | Góp phần vào tổng trở kháng đầu vào: - Nguồn ngoài: 282 Ω (bao gồm TA và bộ chuyển đổi dự phòng) - Nguồn nội bộ: 302 Ω (bao gồm TA và bộ chuyển đổi dự phòng) |
| Trở kháng vòng lặp | Cung cấp trở kháng đủ để hỗ trợ Thiết bị cầm tay HART hoặc Bộ cấu hình Thiết bị trường thông minh PC20 (PSS 2A-1Z3 E) |

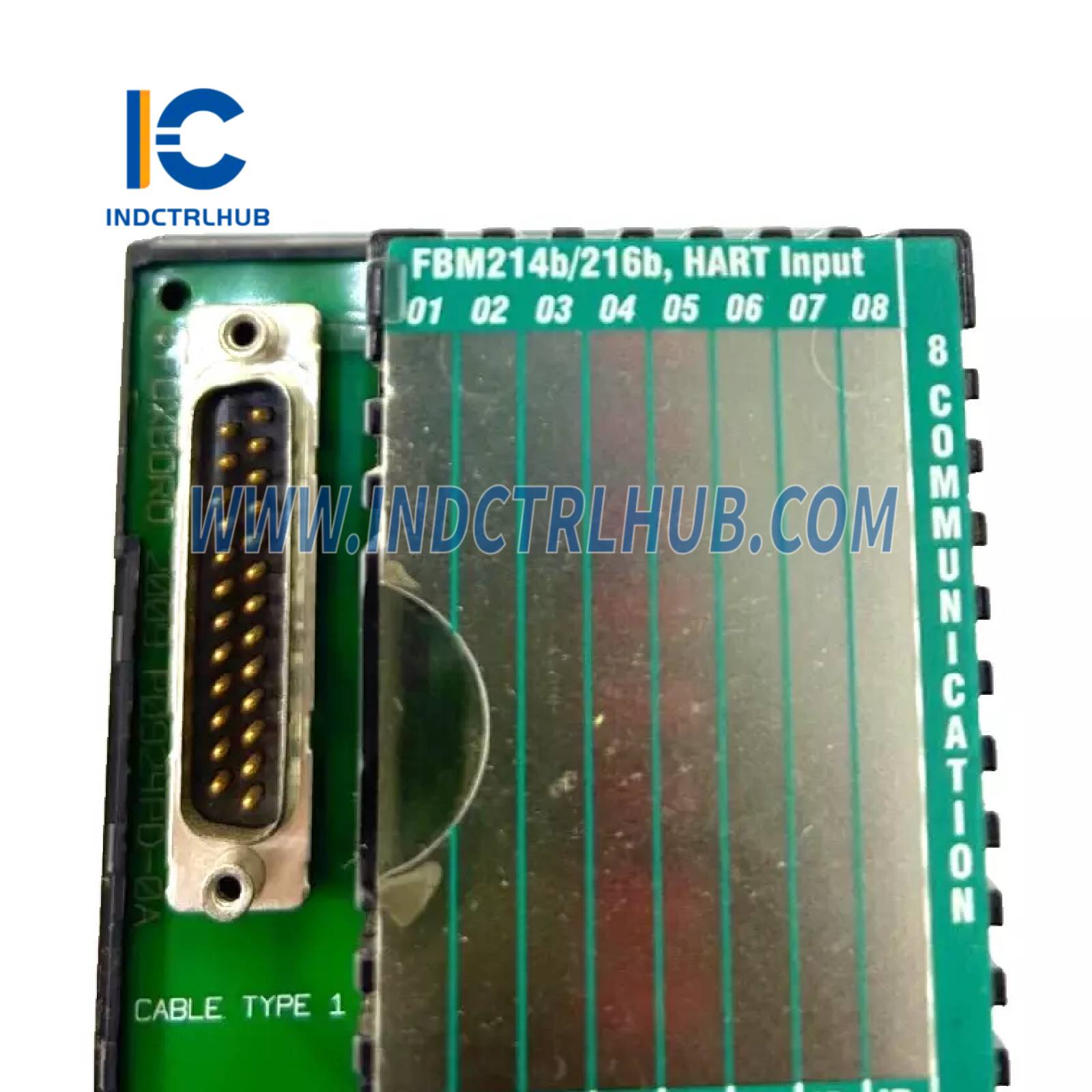

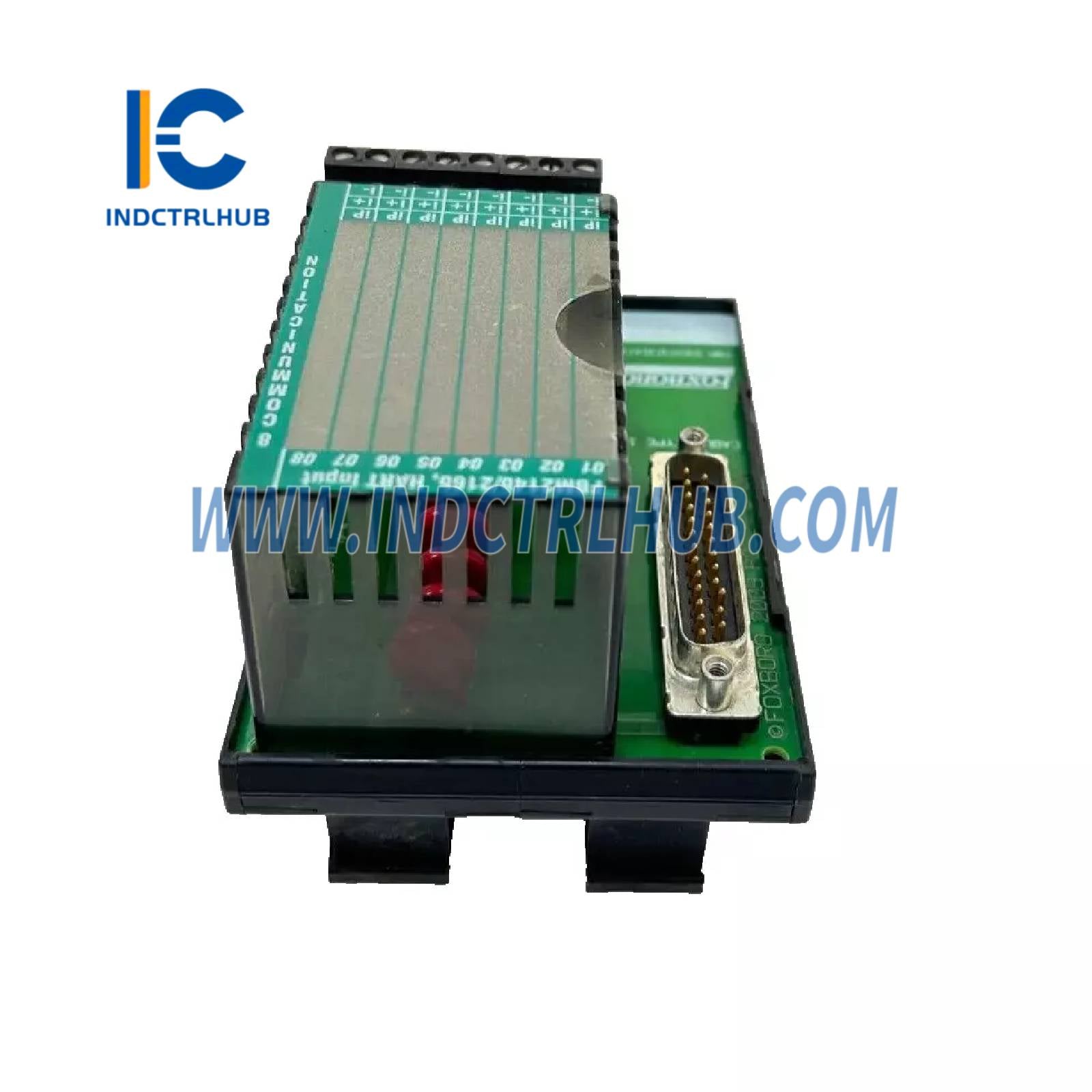

| Loại cáp kết thúc | Loại 1 (đầu 37 chân D-subminiature tại đế FBM, đầu 25 chân D-subminiature tại TA) |
| Chiều dài cáp | Tối đa 30 m (98 ft), có các chiều dài: 0,5 m, 1,0 m, 2,0 m, 3,0 m, 5,0 m, 10,0 m, 15,0 m, 20,0 m, 25,0 m, 30,0 m |
| Vật liệu cáp | Polyurethane (P/PVC) hoặc Low Smoke Zero Halogen (LSZH) |
| Mã bộ phận cáp | P/PVC: RH916DA, RH916DB, RH931RM, RH916DC, RH916DD, RH916DE, RH916DF, RH916DG, RH916DH, RH916DJ (thay thế P0916DA, P0916DB, P0903NX, P0916DC, P0916DD, P0916DE, P0916DF, P0916DG, P0916DH, P0916DJ) LSZH: RH928AA, RH928AB, RH928AC, RH928AD, RH928AE, RH928AF, RH928AG, RH928AH, RH928AJ, RH928AK (thay thế P0928AA, P0928AB, P0928AC, P0928AD, P0928AE, P0928AF, P0928AG, P0928AH, P0928AJ, P0928AK) |
📏 Thông số vật lý
| Tính năng | Thông số kỹ thuật |
|---|---|
| Lắp đặt | Thanh DIN (hỗ trợ kiểu 32 mm hoặc 35 mm) |
| Trọng lượng | Khoảng 181 g (0,40 lb) |
| Kích thước | Tham khảo trang 13 của PSS 31H-2S216 (kích thước danh nghĩa không liệt kê rõ nhưng được thể hiện trong sơ đồ; chiều rộng tổng thể cho việc lắp trên thanh DIN, chiều cao trên thanh DIN) |
| Điện dây hiện trường | Kích thước dây chấp nhận loại ép vít: - Dây đặc: 0,2 đến 4 mm² (24 đến 12 AWG) - Dây bện: 0,2 đến 2,5 mm² (24 đến 12 AWG) - Dây bện có đầu cos: 0,2 đến 2,5 mm² (có hoặc không có vòng nhựa) |
🌡️ Thông số môi trường
| Thông số | Thông số kỹ thuật |
|---|---|
| Nhiệt độ hoạt động | -20 đến +70°C (-4 đến +158°F) |
| Độ ẩm tương đối | 5 đến 95% (không ngưng tụ) |
| Độ cao hoạt động | -300 đến +3.000 m (-1.000 đến +10.000 ft) |
| Nhiệt độ lưu trữ | -40 đến +70°C (-40 đến +158°F) |
| Độ cao lưu trữ | -300 đến +12.000 m (-1.000 đến +40.000 ft) |
| Ô nhiễm | Phù hợp với môi trường Lớp G3 (khắc nghiệt) theo ISA S71.04, EIA 364-65 Lớp III |
| Rung động | 7,5 m/s² (0,75 g) từ 5 đến 500 Hz |
✅ Tuân thủ quy định
| Loại chứng nhận | Chi tiết |
|---|---|

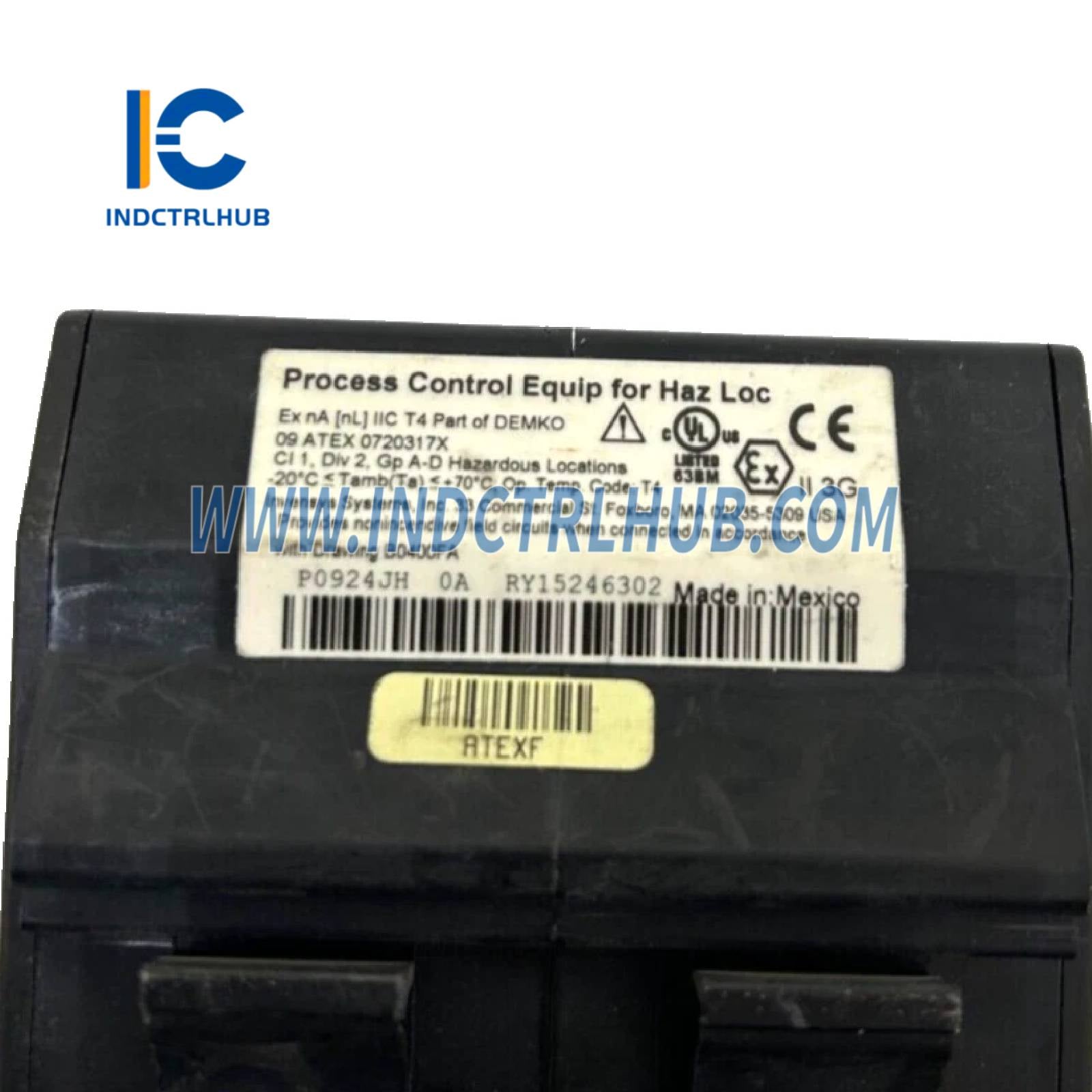

| Chứng nhận Loại 1 | Được liệt kê UL/UL-C cho Class I, Nhóm A-D, Phân khu 2, T4 tại các khu vực nguy hiểm; được chứng nhận DEMKO Ex nA IIC T4 cho vùng 2 có khả năng nổ |
| Chứng nhận Loại 2 | Được liệt kê UL/UL-C như thiết bị liên quan cho mạch hiện trường không cháy nổ cho Class I, Nhóm A-D, Phân khu 2; được chứng nhận DEMKO như thiết bị liên quan cho Nhóm IIC, Vùng 2; mạch hiện trường đáp ứng năng lượng giới hạn lớp 2 (60 V DC, 30 V AC, 100 VA hoặc thấp hơn) nếu thiết bị khách hàng đáp ứng giới hạn lớp 2 |
| Tuân thủ chung | Tuân thủ: - Chỉ thị EMC 2004/108/EC (trước ngày 20 tháng 4 năm 2016) và 2014/30/EU (sau ngày 20 tháng 4 năm 2016) theo EN61326-1:2013 Lớp A - Chỉ thị RoHS 2011/65/EU - Được phê duyệt loại ABS và chứng nhận Marine Bureau Veritas cho Danh mục Môi trường EC31 |
| Điều kiện sử dụng | Phải được lắp đặt theo Hướng dẫn sử dụng Hệ thống con Chuẩn và Compact 200 Series (B0400FA) |
🔧 Tính năng bổ sung
| Tính năng | Chi tiết |
|---|---|
| Bộ phận thay thế | P0924JH được thay thế bởi RH924JH |
| Hỗ trợ dự phòng | Kết nối với cặp FBM216b dự phòng qua bộ chuyển đổi dự phòng (P0924DT, thay thế bởi RH924DT), đảm bảo hoạt động liên tục trong khi thay thế mô-đun |
| Tích hợp hệ thống | Tương thích với Hệ thống con Nâng cấp Mô-đun Fieldbus 100 Series cho I/O hiện trường dự phòng từ thiết bị HART |
| Hiệu chuẩn | Không yêu cầu hiệu chuẩn cho bộ kết thúc |
📦 Thông tin đặt hàng
| Trường | Chi tiết |
|---|---|
| Mã bộ phận | P0924JH (được thay thế bởi RH924JH) |
| Số lượng | Cần 1 cho mỗi cặp FBM216b dự phòng |
| Thành phần liên quan | Sử dụng với FBM216b (RH927AJ, thay thế P0927AJ), bộ chuyển đổi dự phòng (P0924DT, thay thế RH924DT), và cáp kết thúc Loại 1 (P/PVC hoặc LSZH) |
